СЧЕТЧИКИ 7 ВЕРСИИ LITE. NP73L

Счетчики NP73L — это электронные интеллектуальные многофункциональные устройства, являющиеся частью АИИС КУЭ.

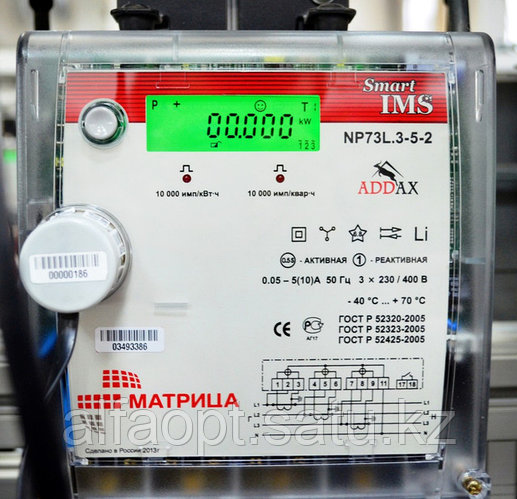

Такие счетчики бывают прямого (NP73L.1-1-2 (его аналог NP73L.1-8-1) и NP73L.2-5-2) или трансформаторного (NP73L.3-5-2) включения и устанавливаются у 3ф бытовых абонентов в МКД, в ТСЖ, в СНТ, в ТП, а также в ВРУ МКД и у абонентов мелкомоторного сектора.

Основные функции счетчиков NP73L, это:

• измерение и учет активной и реактивной энергии (емкостной и индуктивной) в одном или двух направлениях;
• многотарифный учет электроэнергии (доступно до шести временных тарифов с возможностью задания специальных дней);
• измерение таких величин, как:
  • активная и реактивная мощность по каждой фазе;
  • ток (мгновенный, средний, дифференциальный) по каждой фазе;
  • напряжение (мгновенное и среднее) по каждой фазе;
  • температура;
  • частота;
  • cosϕ;
  • угол между напряжениями фаз.
• возможность считывания суточных, а также 15, 30 и 60 минутных профилей;
• возможность дистанционного считывания данных со счетчика и конфигурации счетчика;
• мониторинг и контроль следующих лимитов:
  • активная и реактивная мощность;
  • ток (для каждой фазы);
  • напряжение (для каждой фазы);
  • напряжение батареи;
  • температура;
  • дифференциальный ток;
  • напряжение дисбаланса;
  • дисбаланс мощности;
  • частота;
  • cosϕ;
  • магнитное поле.

Значение уставок можно настраивать.

• счетчик поддерживает следующие средства защиты информации:
  • защита от вредоносных кодов (перед установкой, новая прошивка проверяется на полноту и аутентифицируется счетчиком);
  • безопасное хранение данных (информация хранится в энергонезависимой памяти счетчика, при этом исключается возможность ее разрушения и потери);
  • регламентированный доступ к данным (различные категории пользователей имеют разные права доступа);
  • защищенные каналы связи (аутентификация концентратора, шифрование сообщений, управление криптографическими ключами)

Счетчики NP73L имеют различные виды функций для исключения попыток несанкционированного доступа:

• датчик вскрытия корпуса счетчика;
• датчик вскрытия крышки клеммника;
• определение неправильного подключение счетчика;
• датчик сильного внешнего магнитного поля;
• датчик дифференциального тока.

Дисплей счетчиков имеет такой внешний вид:

А также такой внешний вид (для счетчика NP73L.1-8-1):

На дисплее счетчиков отображается различная информация на экранах, сменяющих друг друга. Смена экранов должна происходить автоматически, через 5-10 с. Также можно пролистать экраны с помощью кратковременного нажатия на функциональную кнопку.

Также на дисплее могут отражаться следующие аварии и события:

Помимо аварий и событий на дисплее счетчика NP73L.1-8-1 отображаются коды ошибок. Коды ошибок(Error Codes) отображаются по возрастанию слева направо. Для каждой ошибки существует своя, фиксированная позиция. Одновременно могут отображаться несколько кодов ошибок. Коды ошибок выводятся на дисплей вместе с соответствующими символами или символами других событий.
