Взрывозащищенные гибкие армированные кабельные элементы серии МГМ, MГМА (SP)

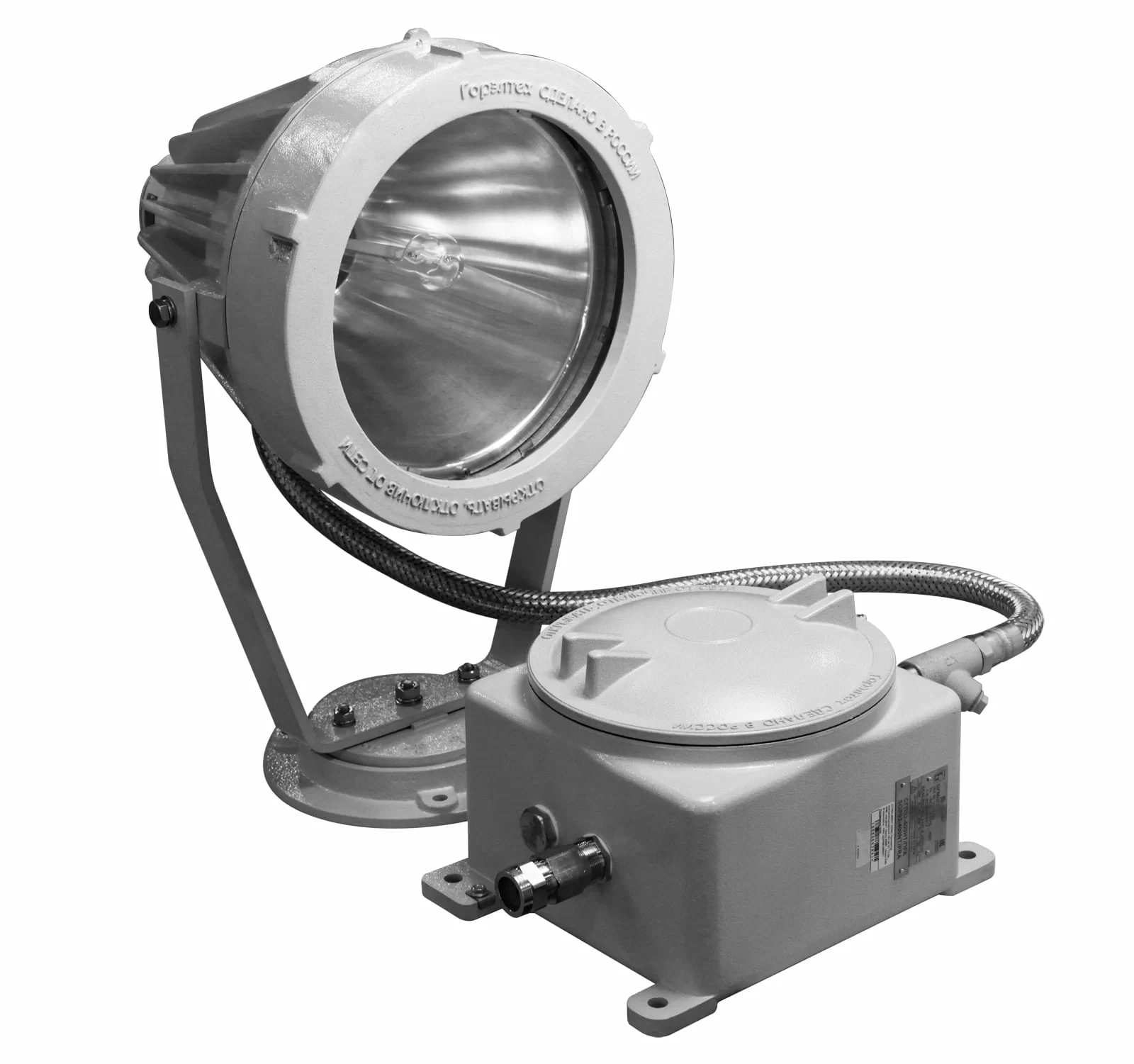

Взрывозащищенные гибкие армированные кабельные элементы МГМ, MГМА (взрывозащищенные гибкие металлорукава, рукав, шланг) применяются для соединения оборудования и устройств, подверженных сильной вибрации, таких как, например, электродвигатели, насосы, вентиляторы и т.п., для защиты уязвимых электрических кабелей, проводов и волоконной оптики. Это очень эффективный и надежный способ защиты кабеля, получивший распространение в различных системах, который может справляться с целым рядом различных неблагоприятных факторов окружающей среды, внешних воздействий и условий эксплуатации. Их использование также является предпочтительным при установке подвесной осветительной арматуры с помощью трубной проводки.

Модификация с вращающимися фитингами обеспечивает независимое вращение резьбового соединения во время монтажа. Взрывозащищенные гибкие армированные кабельные элементы МГМ, MГМА также предназначены для создания подвижного моста между участками трубной проводки для компенсации температурного расширения/сжатия, сейсмических волн и других подвижек.

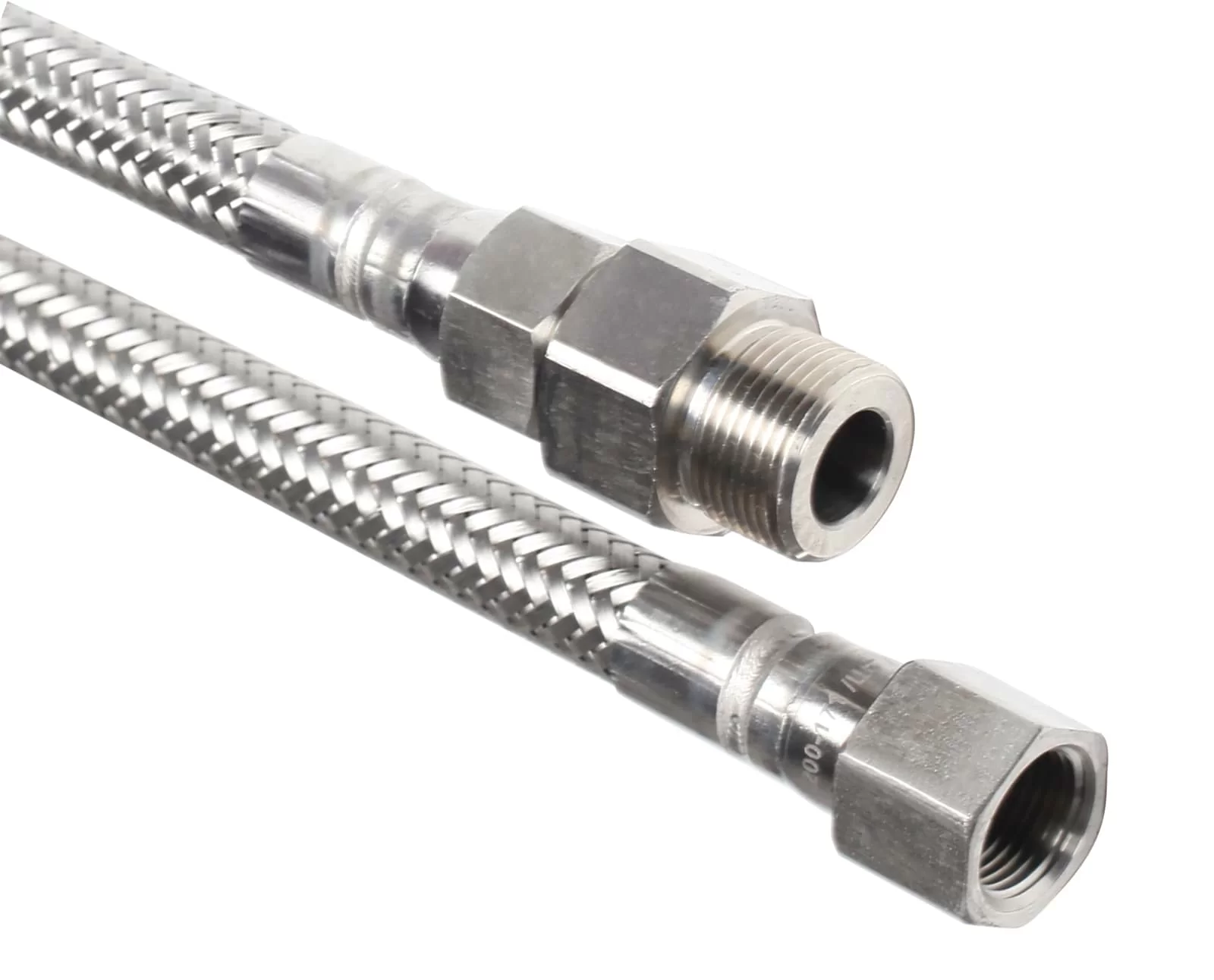

Гофрированные оболочки (рукава герметичные трубные) изготавливаются однослойными, методом гидроформировки цельнотянутых трубных заготовок из высококоррозионностойкой нержавеющей стали, которые сварены аргоновой сваркой встык по кольцу. На гибкие оболочки гофры, для повышения прочности и защиты от статических, осевых и радиальных нагрузок, надевается проволочная металлическая оплетка сетчатого типа, изготовленная из высококоррозионностойкой нержавеющей стали. Материал гибкого рукава и оплетки – высококоррозионностойкая нержавеющая сталь.

Широкий выбор продукции позволяет найти именно то решение, которое Вам необходимо. В ассортименте имеются различные системы металлорукава, с размерами резьбы от 1/2” до 4” из нержавеющей стали с покрытием/оплеткой.

Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996), опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.

Маркировка взрывозащиты:

Ex db IIC Gb U (МГМA, длина не более 50 дмlength no more 50 dm)*
Ex db IIB Gb U (МГМ, длина не более 100 дмlength no more 100 dm)
Ex tb IIIC Db U, Ex e IIC Gb U

*Для металлорукавов длиной более 5 метров требуется разделение с использованием взрывозащищенного фиттингового соединителя, залитого компаундом. * For metal hoses longer than 5 meters, separation with a molded explosion-proof connector is required.

Защита:

IP66/67/68/69
IK08

Сертификаты соответствия и разрешения:

ЕЭАС RU C-RU.AA87.B.00438/20

Морской регистр СТО №22.44.01.03371.120

ТУ 27.33.13-031-72453807-2017

ГОСТ Р ИСО 9001-2015 (ISO 9001:2015)

KZ39VEH00005608

Температура окружающей среды, °С:

-60...+150 (для подвижного фитинга)
-75…+250 (для неподвижного фитинга)

Резьба:

Код N коническая дюймовая NPT
Код M метрическая ГОСТ 24705
Код R трубная коническая ГОСТ 6211-81
Код G трубная цилиндрическая ГОСТ 6357-81

Неподвижные фитинги:

Нержавеющая сталь марки 08Х18Н10 по ГОСТ 5632-2014 (AISI 304) код Н

Вращающиеся фитинги:

Нержавеющая сталь марки 08Х18Н10 по ГОСТ 5632-2014 (AISI 304) код Н

Гибкий шланг:

Нержавеющая сталь марки 08Х18Н10 по ГОСТ 5632-2014 (AISI 304) код Н

Климатическое исполнение:

УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5)

3D модели:

Запросить 3D модель

НЕПРАВИЛЬНАЯ УСТАНОВКА		ПРАВИЛЬНАЯ УСТАНОВКА
	Не вытягивайте гибкий элемент МГМ, MГМА - аккуратно разматывайте его
	Не перекручивайте гибкий элемент МГМ, MГМА - установите его без перекручивания
	Старайтесь, чтобы длина гибкого элемента МГМ, MГМА не получилась слишком короткой
	Избегай чрезмерного сгибания гибкого элемента МГМ, MГМА, используйте фитинги
	Не двигайте гибкий элемент МГМ, MГМА поперек устанавливаемой поверхности, двигайте только по оси
	Старайтесь, чтобы гибкий элемент МГМ, MГМА не перегибался, используйте шаблон
	Если происходит сильное движение по оси, не устанавливайте гибкий элемент МГМ, MГМА по прямой линии, устанавливайте его в U-образном изгибе
	Избегайте скручивания, когда оборудование находится не на одной линии, устанавливайте только в одной плоскости
	Избегайте перегиба гибкого элемента МГМ, MГМА в подвешенном состоянии, используйте катушку
	Избегайте чрезмерного перегиба концов гибкого элемента МГМ, MГМА, применяйте фитинги
	Избегайте колебаний по направлению оси, устанавливайте гибкий элемент МГМ, MГМА вертикально направлению движения
	Не допускайте колебания с различных направлений на один гибкий элемент МГМ, MГМА - устанавливайте несколько шлангов
	Не позволяйте гибкому элементу МГМ, MГМА двигаться только в одном направлении - переместите его в центр, чтобы распределить движение в обоих направлениях
	Не допускайте осевых колебаний, устанавливайте гибкий элемент МГМ, MГМА вертикально направлению движения
	Избегайте колебания со стороны - устанавливайте гибкий элемент МГМ, MГМА под углом 90°
	Избегайте изгиба - изгиб гибкого элемента МГМ и колебание должны быть в одной плоскости
	Не допускайте чрезмерного изгиба концов гибкого элемента МГМ, MГМА, используйте фитинги
	Не устанавливайте гибкие элементы МГМ, MГМА большей длины - устанавливайте гибкие элементы МГМ, MГМА точной длины
	Старайтесь чтобы расстояние не было слишком большим применяйте точные размеры
	Не допускайте изгиба при угловых колебаниях, все движения гибкого элемента МГМ, MГМА только по оси
	Не тяните гибкий элемент МГМ, MГМА по полу без какой-либо защиты. Избегайте повреждений, используя защитный коврик
