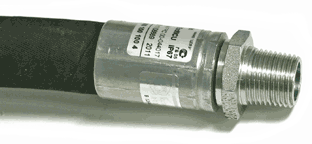

Гибкие полимерные кабельные элементы, армированные нержавеющей сталью МГР (SP/RUBBER)
Взрывозащищенные гибкие армированные кабельные элементы МГР (взрывозащищенные гибкие металлорукава, рукава, шланги) применяются для соединения оборудования и устройств, подверженных сильной вибрации, таких как, например, электродвигатели, насосы, вентиляторы и т.п., для защиты уязвимых электрических кабелей, проводов и волоконной оптики. Это очень эффективный и надежный способ защиты кабеля, получивший распространение в различных системах, который может справляться с целым рядом различных неблагоприятных факторов окружающей среды, внешних воздействий и условий эксплуатации. Их использование также является предпочтительным при установке подвесной осветительной арматуры с помощью трубной проводки. Использование вращающихся фитингов обеспечивает независимое вращение резьбового соединения во время монтажа. Взрывозащищенные гибкие армированные кабельные элементы МГР также предназначены для создания подвижного моста между участками трубной проводки для компенсации температурного расширения/сжатия, сейсмических волн и других подвижек.
Материал гибкого рукава - хладостойкий, не поддерживающий горение полимер, армированный проволокой из нержавеющей стали.
- Высокая стойкость к абразивному износу
- Высокая прочность на сжатие
- Высокая прочность на разрыв
- Высокая ударопрочность
- Высокая гибкость
- Пыле влагостойкость
- Диапазон температур: -40°C...+85°C
- EMC экранирование
- Высокая стойкость к вибрации
- Вращающиеся фитинги
- Поддерживает целостность системы в тяжёлых условиях эксплуатации
Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996), опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
Соответствие стандартам:
Маркировка взрывозащиты:
Ex db IIB Gb U Ex db IIC Gb U* Ex tb IIIC Db U
ТУ 27.33.13-031-72453807-2017
Нержавеющая сталь марки 08х17М13М2Т по ГОСТ 5632-2014 (AISI 316) код Н
| Резьбовые отверстия | ||||
| Типоразмер | 1 | 1S | 3 | 4 |
| Диаметр резьбы R ГОСТ 6211-81 | 1/2" | 1/2" | 1" | 1 1/4" |
| Диаметр проходного отверстия D, мм | 8 | 13,5 | 18 | 24,5 |
| Мин. длина шланга, мм | 300 | 300 | 300 | 400 |
| Типоразмер | Минимальный радиус изгиба | |
| Код | Дюйм | мм |
| 1 | 1/2" | 140 |
| 1S | 1/2" | 170 |
| 3 | 1" | 190 |
| 4 | 1 1/4" | 260 |
| Тип фитинга для шланга | Описание |
 | Неподвижный (наружная) НН |
 | Неподвижный (внутренняя) НВ |
 | Подвижный (наружная) ПН |
 | Подвижный (внутренняя) ПВ |
| МГР | - | X | Х | Х | Х | - | Х | Х | Х | Х | - | Х | / | Х | – ТУ 27.33.13-031-72453807-2017 | ||||||
| Тип металлорукава | |||||||||||||||||||||
| Тип фитинга 1: НН; НВ; ПН; ПВ | |||||||||||||||||||||
| Размер резьбы | |||||||||||||||||||||
| Тип резьбы | |||||||||||||||||||||
| Материал (для вращающихся фитингов ПН, ПВ): Нержавеющая сталь - Н | |||||||||||||||||||||
| Тип фитинга 2: НН; НВ; ПН; ПВ | |||||||||||||||||||||
| Размер резьбы | |||||||||||||||||||||
| Тип резьбы | |||||||||||||||||||||
| Материал (для вращающихся фитингов ПН, ПВ): Нержавеющая сталь - Н | |||||||||||||||||||||
| Длина металлорукава, дм | |||||||||||||||||||||
| Опции, аксессуары и исполнения |
Пример: МГР-НН1RН-НВ2RН-20-ТУ 27.33.13-031-72453807-2017
| НЕПРАВИЛЬНАЯ УСТАНОВКА | ПРАВИЛЬНАЯ УСТАНОВКА | |
 | Не вытягивайте гибкий элемент SP- аккуратно разматывайте его |  |
 | Не перекручивайте гибкий элемент SP- установите его без перекручивания |  |
 | Старайтесь, чтобы длина гибкого элемента SP не получилась слишком короткой |  |
 | Избегай чрезмерного сгибания гибкого элемента SP, используйте фитинги ELM |  |
 | Не двигайте гибкий элемент SP поперек устанавливаемой поверхности, двигайте только по оси |  |
 | Старайтесь, чтобы гибкий элемент SP не перегибался, используйте шаблон |  |
 | Если происходит сильное движение по оси, не устанавливайте гибкий элемент SP по прямой линии, устанавливайте его в U-образном изгибе |  |
 | Избегайте скручивания, когда оборудование находится не на одной линии, устанавливайте только в одной плоскости |  |
 | Избегайте перегиба гибкого элемента SP в подвешенном состоянии, используйте катушку |  |
 | Избегайте чрезмерного перегиба концов гибкого элемента SP, применяйте фитинги ELM |  |
 | Избегайте колебаний по направлению оси, устанавливайте гибкий элемент SP вертикально направлению движения |  |
 | Не допускайте колебания с различных направлений на один гибкий элемент SP - устанавливайте несколько шлангов |  |
 | Не позволяйте гибкому элементу SP двигаться только в одном направлении - переместите его в центр, чтобы распределить движение в обоих направлениях |  |
 | Не допускайте осевых колебаний, устанавливайте гибкий элемент SP вертикально направлению движения |  |
 | Избегайте колебания со стороны - устанавливайте гибкий элемент SP под углом 90° |  |
 | Избегайте изгиба - изгиб гибкого элемента SP и колебание должны быть в одной плоскости |  |
 | Не допускайте чрезмерного изгиба концов гибкого элемента SP, используйте фитинги ELM |  |
 | Не устанавливайте гибкие элементы SP большей длины - устанавливайте гибкие элементы Sp точной длины |  |
 | Старайтесь чтобы расстояние не было слишком большим применяйте точные размеры |  |
 | Не допускайте изгиба при угловых колебаниях, все движения гибкого элемента SP только по оси |  |
 | Не тяните гибкий элемент SP по полу без какой-либо защиты. Избегайте повреждений, используя защитный коврик |  |
