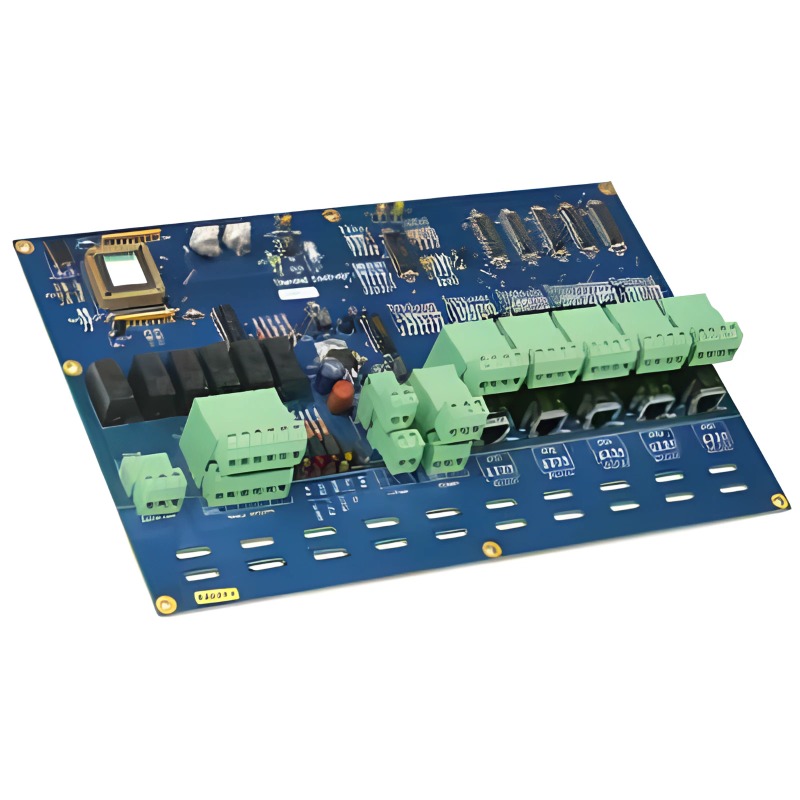

NGC-30-CRM-E сменная плата управления системой обогрева

Система NGC-30-CRM-E — система контроля, управления и энергораспределения для множественных цепей электрообогрева, используемых для предотвращения замерзания и поддержания технологической температуры. Система состоит из ряда компонентов, покрывающих широкий спектр требований от простого контроля температуры до измерения силы тока, напряжения и тока утечки на землю и других параметров, дающих ценную информацию о состоянии и работоспособности цепей обогрева, которая направляется с площадки, на которой смонтирована система электрообогрева, в место управления системой. Система NGC-30 минимизирует количество текущих проверок, преобразуя параметры, получаемые от системы электрообогрева, в ценную информацию для техобслуживания и эксплуатации.

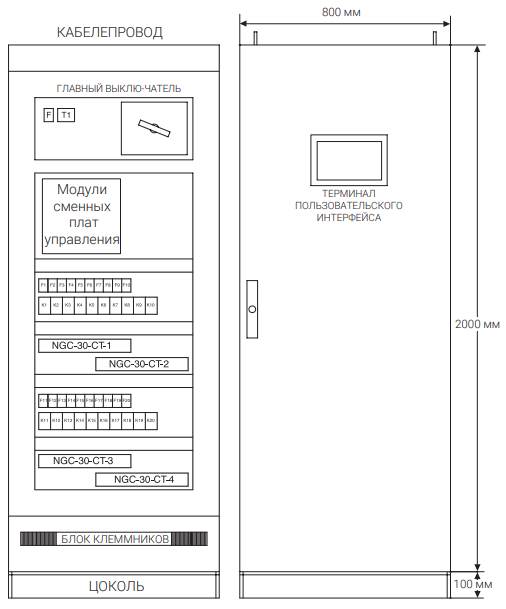

ПАНЕЛЬ NGC-30-CRM-E

Система NGC-30 доступна в виде полной распределительной панели. Эти панели отличает легкий доступ к компонентам и заводское подключение компонентов системы; все подключения выполнены с помощью легко доступных клемм. Корпус выполнен с учетом промышленных стандартов, а подключения оптимизированы для удобства техобслуживания. Панели стандартно оборудованы УЗО (устройством защитного отключения при утечках тока на землю). Помимо описанных стандартных возможностей, пользователь может выбрать дополнительные опции в зависимости от своих требований к контролю и управлению цепями обогрева. Так, пользователь может выбрать тип реле (механическое или бесконтактное), необходимое количество цепей (плюс необходимое количество про запас), контроль напряжения, сигнальные лампы, размер панели, настройки конфигурации и т.д. Система NGC-30 может состоять из нескольких блоков, связанных с помощью коммуникационного кабеля. В общем случае главная панель включает терминал пользовательского интерфейса (UIT), встроенный в дверцу.

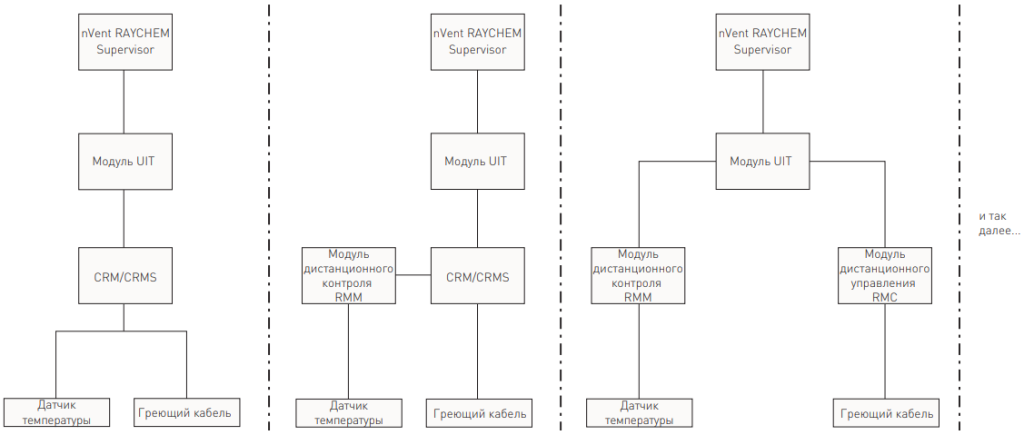

КОМПОНЕНТЫ СИСТЕМЫ NGC-30-CRM-E

ТЕРМИНАЛ ПОЛЬЗОВАТЕЛЬСКОГО ИНТЕРФЕЙСА NGC-30-CRM-E

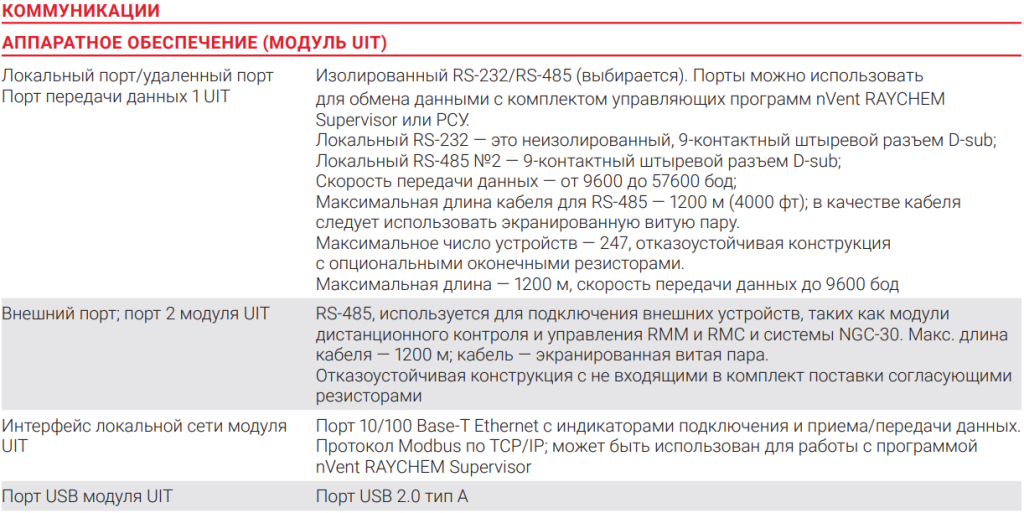

Терминал пользовательского интерфейса nVent RAYCHEM UIT3-EX — центральный модуль системы NGC-30. Модуль UIT также может использоваться системой NGC-20 (более подробная информация приведена в таблице технических характеристик NGC-20). С его помощью осуществляется контроль электрообогрева, настройка системы и сбор информации для обслуживания. Терминал пользовательского интерфейса nVent RAYCHEM (NGC-UIT3-EX) оборудован 8,4-дюймовым цветным сенсорным ЖК-дисплеем. Это обеспечивает простое взаимодействие с пользователем при настройке без необходимости использования клавиш или кнопок с непонятными метками. Модуль nVent RAYCHEM UIT через внешний порт RS-485 подключается к другим устройствам системы, а также через интерфейсы RS-232/RS-485/ Ethernet (выбирается пользователем) к компьютеру с программой nVent RAYCHEM Supervisor или системе управления технологическими процессами завода. Модуль выпускается в виде двух моделей: nVent RAYCHEM NGC-UIT3- EX, монтируется на дверцу панели NGC-30, и NGC-UIT3-ORD-R - удаленный терминал пользовательского интерфейса, представляющий собой монтируемый на панель дисплей (NGC-UIT3-EX) что позволяет монтировать модуль пользовательского интерфейса отдельно от других устройств системы.

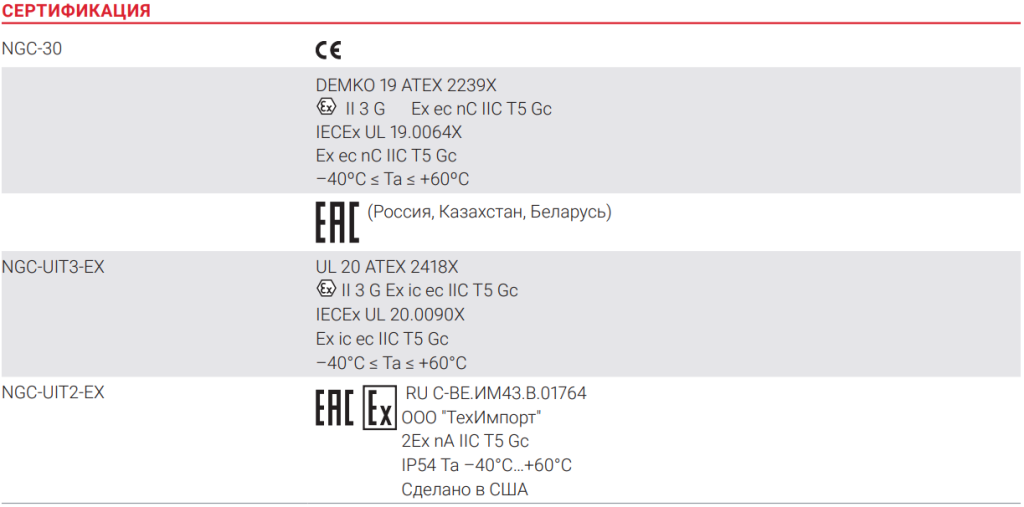

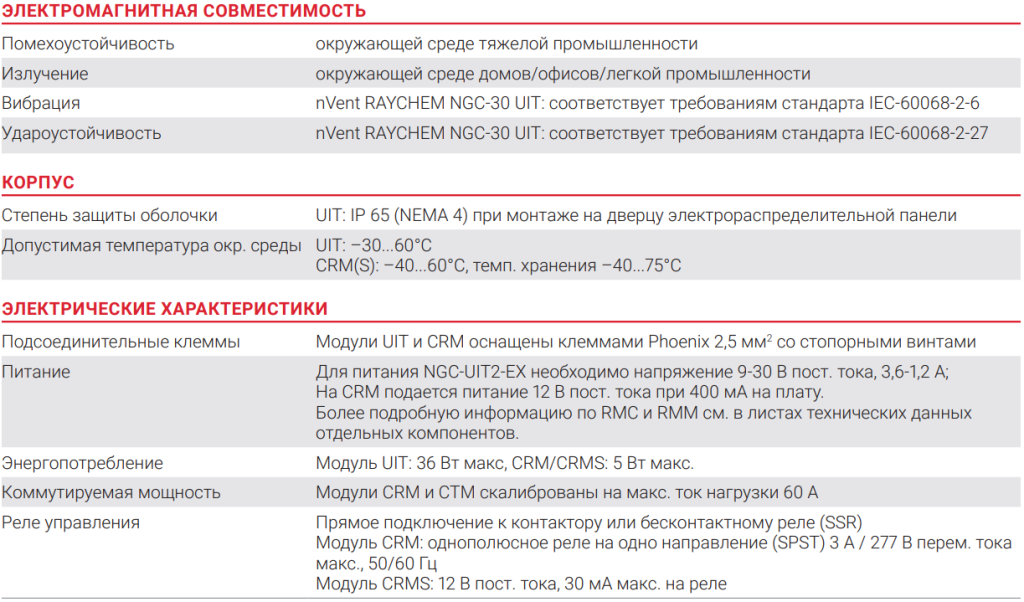

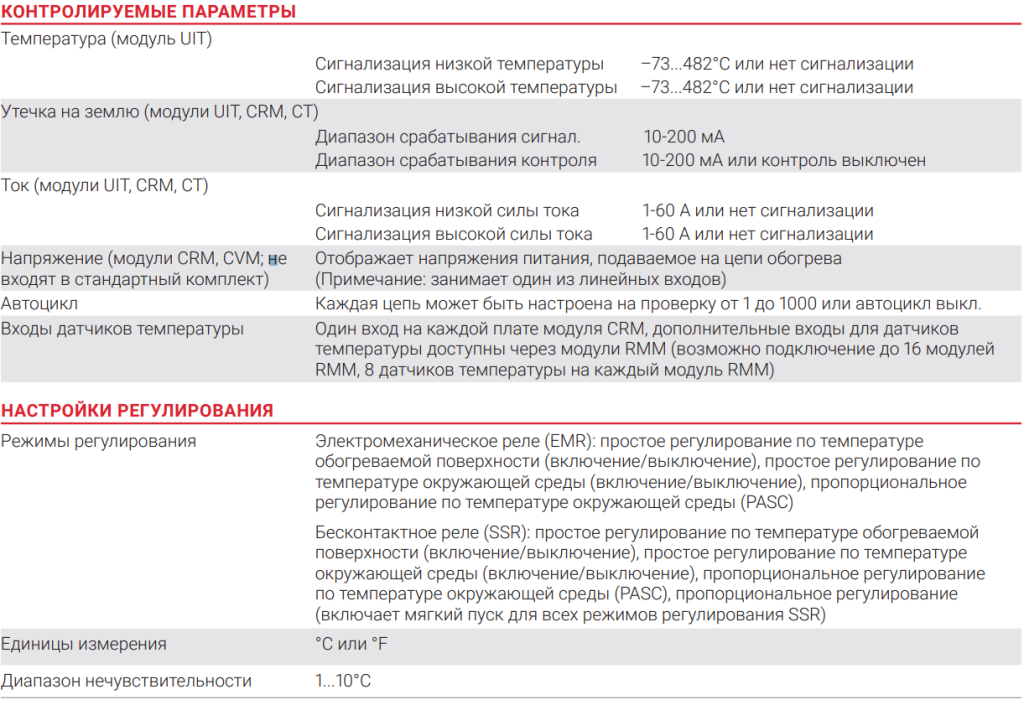

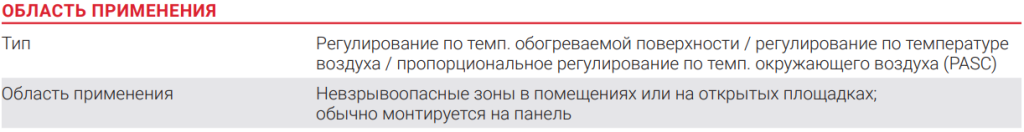

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ NGC-30-CRM-E
