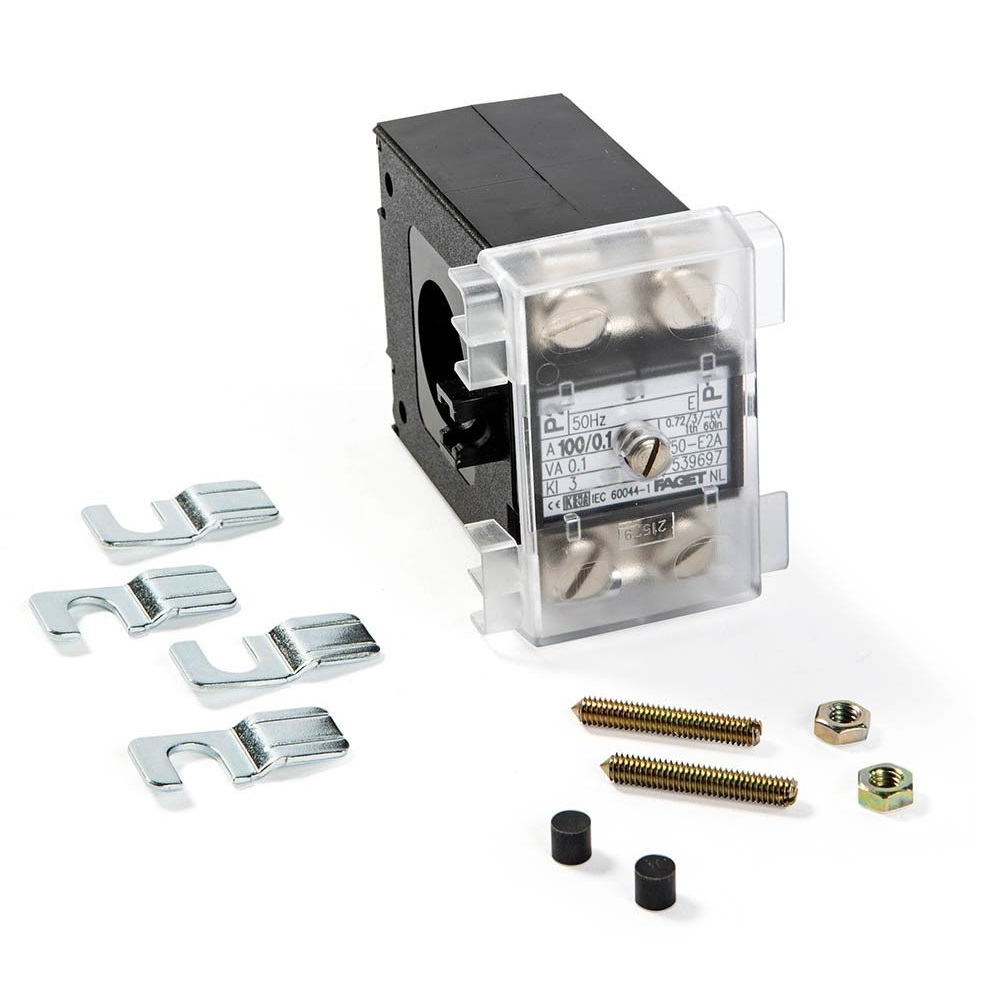

HTC-915-ELCT трансформатор тока нагрузки

Система Raychem HTC-915-ELCT — компактная полнофункциональная микропроцессорная система управления обогревом. Контроллер HTC-915-CONT обеспечивает контроль и управление цепями электрообогрева для защиты от замерзания и поддержания технологической темпе ратуры и может быть запрограммиро ван для отслежи вания и сигнализации высокой и низкой температуры, высокой и низкой силы тока, напряже ния, а также тока утечки на землю. Контроллер оборудован 2 выходами: один для управления внешним контактором (EMR), второй — для управления внешним бесконтактным реле (SSR). HTC-915-CONT позволяет осуществлять удаленный контроль и установку параметров с помощью программы администрирования.

УПРАВЛЕНИЕ HTC-915-ELCT

Raychem HTC-915-CONT измеряет температуру с помощью 3-проводного платинового датчика температуры Pt 100, подключаемого напрямую к контролле ру. При использовании датчика темпе ратуры для взрывоопас ных зон (такого как MONI-PT100-EXE) контроллер может измерять темпера туру во взрывоопасных зонах. Контроллер также автоматически отсле живает обрыв, короткое замыка ние или недопустимое сопротивление в цепи датчика температуры. В случае сбоя в цепи Pt 100 реле управления размыкается и включается аварийная сигнализация. Контроллер может работать в режиме регулирования по температуре окружающей среды или обогреваемой поверхности, в режиме пропорционального регулирования по температуре окружающей среды, а также в режиме ограничения мощности/тока.

КОНТРОЛЬ HTC-915-ELCT

Контроллер измеряет широкий диапазон параметров, включая температуру, напряжение, мощность обогрева, число включений контактора, время наработки, сопротивление нагрузки, ток нагрузки и ток утечки на землю. Для проверки целостности системы контроллер может быть запрограммирован на периодическую проверку греющих кабелей, сигнализируя техперсоналу при обнаружении проблем в системе электрообогрева. Для передачи сигнала внешнему устройству сигнализации или в распределенную систему управления (РСУ), контроллер оборудован реле сигнализации с «сухими» контактами.

СИГНАЛИЗАЦИЯ УТЕЧКИ ТОКА НА ЗЕМЛЮ

Контроллер HTC-915-CONT может быть дополнительно запрограммирован на измерение тока утечки на землю, что позволяет сигнализировать об утечке до срабатывания УЗО. Уровень тока, при котором срабатывает сигнализация, задается пользователем в диапазоне от 10 до 250 мA. Сигнализирование утечки тока на землю позволяет запланировать профилактическое обслуживание до того, как произойдет срабатывание УЗО, приводящее к выключению системы обогрева. Следует отметить, что контроллер может лишь сигнализировать об утечке тока на землю, но не в состоянии заменить УЗО, которое необходимо в большинстве случаев.

ПРЕДОТВРАЩЕНИЕ ПЕРЕГРЕВА

Для предотвращения превышения температуры над максимальной для данного класса температуры во взрывоопасных зонах, контроллер HTC-915-CONT может быть оборудован ограничителем температуры HTC-915-LIM. Ограничитель HTC-915-LIM — компактный микропроцессорный модуль, обеспечивающий защиту от перегрева греющих кабелей. (Более подробная информация приведена в инструкции по монтажу HTC-915-LIM.)

МОНТАЖ HTC-915-ELCT

Контроллер Raychem HTC-915-CONT поставляется готовым к монтажу; монти руемый на DIN-рейку пластиковый корпус сертифицирован для использо вания в помещениях. Распо ложенные на корпусе ЖК-дисплей, инди каторы и клавиши управления позво ляют легко отслеживать работу устройства и производить его настройку без использования каких-либо дополнитель ных внешних устройств. Настройки контроллера хранятся в энергонезависимой памяти и сохраняются даже в случае отключения питания.

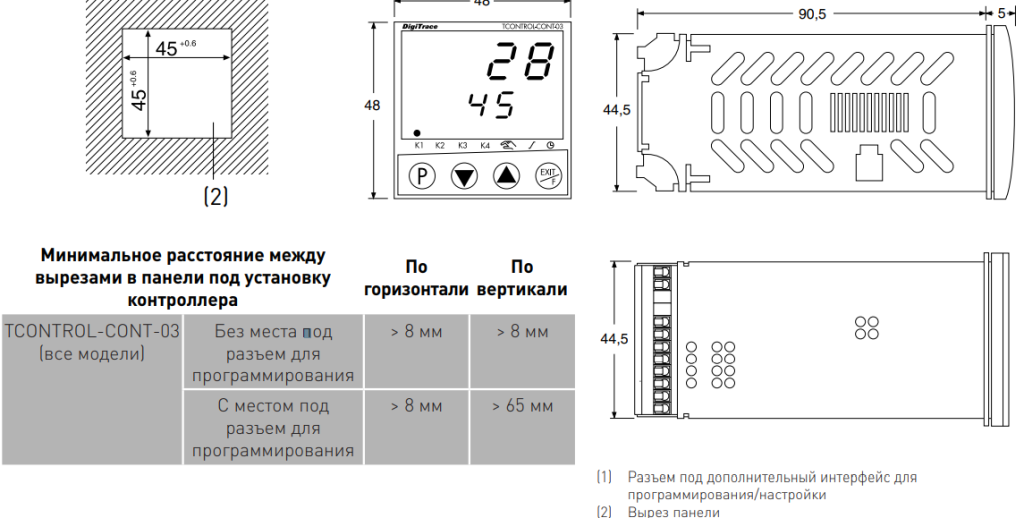

ГАБАРИТНЫЕ РАЗМЕРЫ HTC-915-ELCT

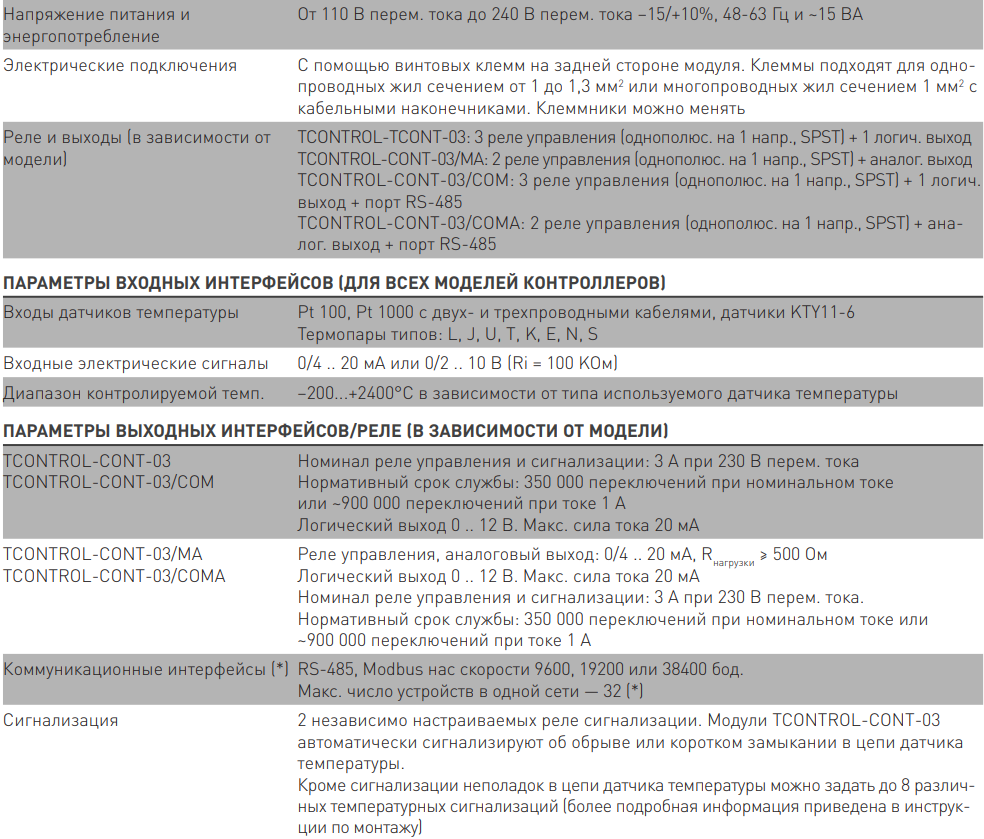

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ HTC-915-ELCT

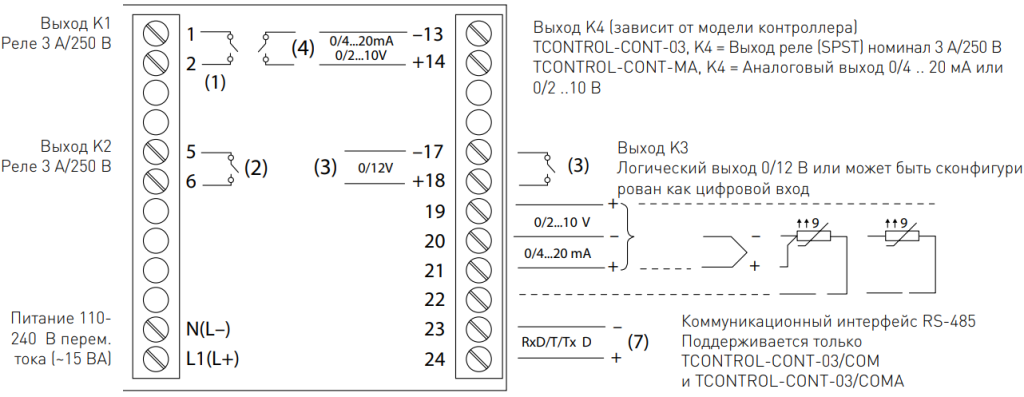

СХЕМА ПОДКЛЮЧЕНИЯ HTC-915-ELCT
