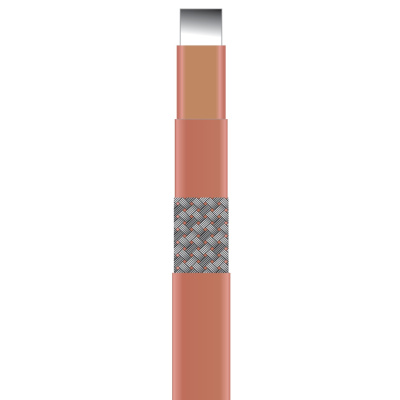

Heat Trace LONGLINE HTS1F-CF резистивный греющий кабель

LONGLINE HTS1F – это нагревательный кабель постоянной мощности LONGLINE HTS1F-CF мощности, поставляемый в комплекте из 3-х кабелей для создания трехфазной нагревательной системы. Используется для защиты от промерзания или поддержания температуры трубопроводов длиной до 5 км. Типовое применение – для процессов поддержания требуемой температуры сырой нефти или мазута в наземных или подземных трубопроводах.

• Длина обогреваемого участка до 2 км;
• Одна точка подключения электропитания – уменьшает затраты на подводку цепей питания;
• Высокая эффективность, плоское сечение и гибкость;
• Допущен к применению во взрывоопасных зонах стандартами;
• Выходная мощность до 60 Вт/м;
• Простой монтаж;
• Сертификат ТР ТС для использования во взрывоопасных зонах до -80 °C.

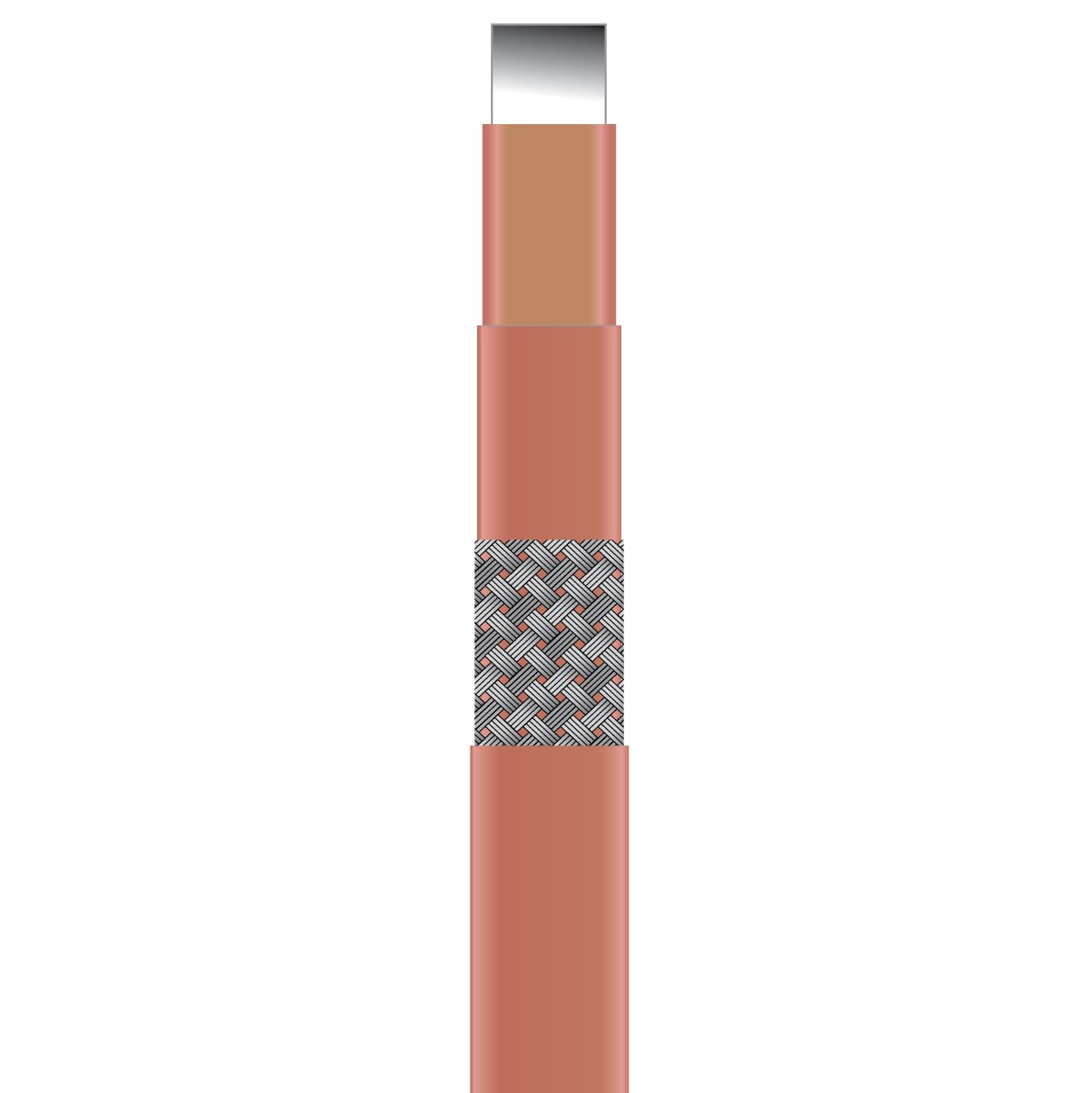

Конструкция кабеля LONGLINE HTS1F-CF постоянной мощности LONGLINE HTS1F-CF

Минимальные затраты на подводку питания постоянной мощности LONGLINE HTS1F-CF

Применение нагревательных кабелей серии LONGLINE сводит к минимуму число источников электропитания и таким образом, минимизирует затраты на силовые кабели и распределительное оборудование. Электрические цепи обычно запитываются только у концов трубы.

Конструкция LONGLINE HTS1F-CF постоянной мощности LONGLINE HTS1F-CF

Проводники, покрытые силиконовой резиной для придания гибкости. Возможно исполнение с оплеткой из луженой меди и внешней оболочкой из силикона для придания дополнительной механической прочности или для заземления нагревательного кабеля. Оплетка обязательна при применении кабеля во взрывоопасных зонах.

Проектирование постоянной мощности LONGLINE HTS1F-CF

Размеры нагревательных проводников рассчитываются таким образом, чтобы обеспечить желаемую мощность для требуемой длины цепи. Нагревательные кабели LONGLINE напрямую подключаются к трехфазному источнику питания или, если это необходимо, через трансформатор.

Улучшенная надежность и производительность LONGLINE HTS1F-CF постоянной мощности LONGLINE HTS1F-CF

Большая площадь поверхности кабеля LONGLINE (за счет плоского проводника) придает ему повышенный КПД по сравнению с кабелями с круглыми проводниками. Высокая эффективность обеспечивает высокую производительность (до 60Вт/м на нитку).

Монтаж постоянной мощности LONGLINE HTS1F-CF

Кабель LONGLINE может быть смонтирован непосредственно на трубе при наземной прокладке. При подземной прокладке нагревательные кабели монтируются в специальном кабель-канале под теплоизоляцией. Кабели поставляются удобной длиной для последовательного соединения на месте.

LONGLINE HTS1F-CF – КОМПЛЕКСНАЯ СИСТЕМА постоянной мощности LONGLINE HTS1F-CF

Вопрос надежности нагревательной системы является первоочередным. Кабели LONGLINE – это только часть высоко интегрированной нагревательной системы LONGLINE, которая включает в себя системы регулирования мощности, контроля температуры, оборудование по мониторингу подачи тепла и систему «сигнальной кнопки».
