Fujikura PGL-8-2SJP саморегулирующийся греющий кабель

Саморегулирующийся греющий кабель Fujikura PGL-8-2SJP Fujicura типа PGL – ленточный электрический нагреватель с параллельными проводниками. Греющая полимерная матрица наносится на лужёные оловом медные шины, состоящих из скрученных проволок. Греющим элементом кабеля является сама матрица, меняющая тепловыделение в зависимости от температуры окружающей среды. Слой термопластичной изоляции из полиуретана, напресованный на тепловыделяющую матрицу, обеспечивают диэлектрическую стойкость, влагоустойчивость, защиту от ударных нагрузок и истирания, а так же защиту от химического воздействия для тепловыделяющей матрицы. Поверх него нанесен слой огнестойкой изоляции из полиолефина. Кабель защищен металлической оплеткой из меди, одновременно обеспечивающей заземление по всей длине кабеля. Внешняя изоляция из модифицированного UVстабилизированного полиолефина или фторполимера обеспечивает дополнительную защиту во влажных или коррозионных средах.

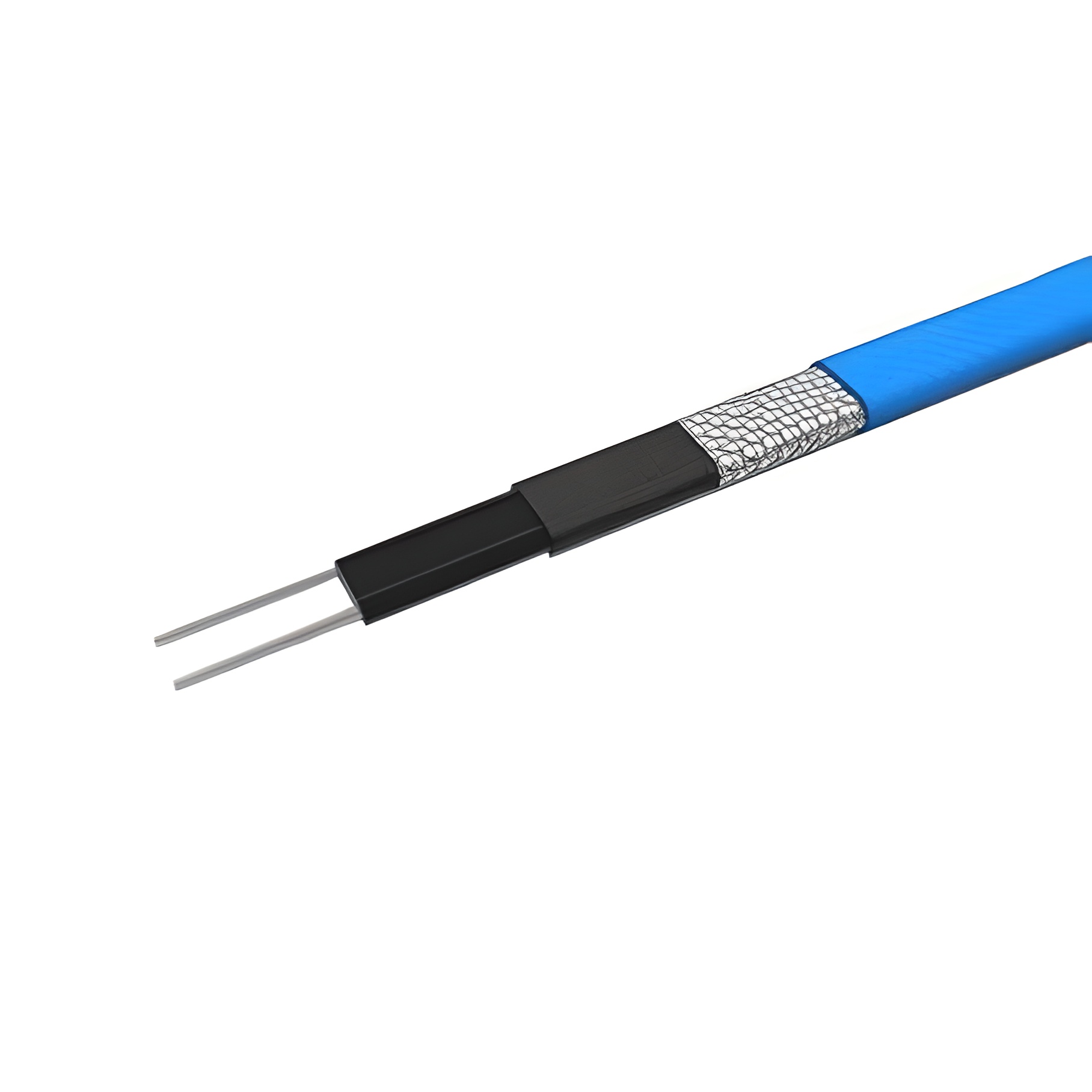

Конструкция Fujikura PGL-8-2SJP

Параллельные шины обеспечивают напряжение по всей длине греющего кабеля, полимерная матрица представляет собой непрерывный греющий элемент. Подобная конструкция позволяет обрезать кабель в любом месте, исключая появление мертвых и холодных зон. Греющий кабель приобретает свои свойства саморегуляции благодаря свойствам проводящей матрицы. По мере возрастания температуры матрицы, в зависимости от температуры окружающей среды и тепловыделения кабеля , количество локальных проводящих связей в матрице уменьшается, автоматически уменьшая тепловыделение. При понижении температуры, количество локальных проводящих связей увеличивается, приводя к увеличению тепловыделения. Это происходит в каждой точке по длине кабеля. Способность саморегулирования дает возможность перехлестывать кабель, при этом не образуется горячих точек и зон локального перегрева.

1. Токопроводящие жилы
2. Нагревательный элемент
3. Внутренняя изоляция из полиуретана, напресованная на матрицу
4. Огнестойкая внутрення изоляция из полиолефина
5. Металлический экран
6. Внешняя изоляция (фторполимер или полиолефин)

Область применения Fujikura PGL-8-2SJP

Типичные сферы применения данного продукта: системы защиты от замерзания, системы поддержания температур в таких объектах, как промышленные трубопроводы, ёмкости, системы противопожарной защиты, системы подачи технических жидкостей, воды, возврата конденсата, системы антиобледенения кровель и водостоков,. Кабель предназначен для использования в обычных и взрывоопасных зонах.

Модификации кабеля Fujikura PGL-8-2SJP

• SJP- медный покрытый оловом экран с внешней изоляцией из модифицированного полиолефина применяется в условиях повышенной влажности, или при воздействии водных растворов неорганических соединений (фосфаты, хлориды, слабые растворы кислот, карбонаты ). Так же рекомендуется ее использование при возможности механических повреждений. Цвет внешней изоляции – черный.
• SJ - медный покрытый оловом экран с внешней изоляцией из фторполимера применяется в условиях повышенной влажности, а также при воздействии органических веществ и растворителей или иных агрессивных веществ в обычны зонах, или зонах классифицируемых, как взрывоопасные. Цвет внешней изоляции – синий.

Зависимость мощности кабеля от температуры на поверхности металлической трубы Fujikura PGL-8-2SJP

Таблица подбора кабеля Fujikura PGL-8-2SJP
