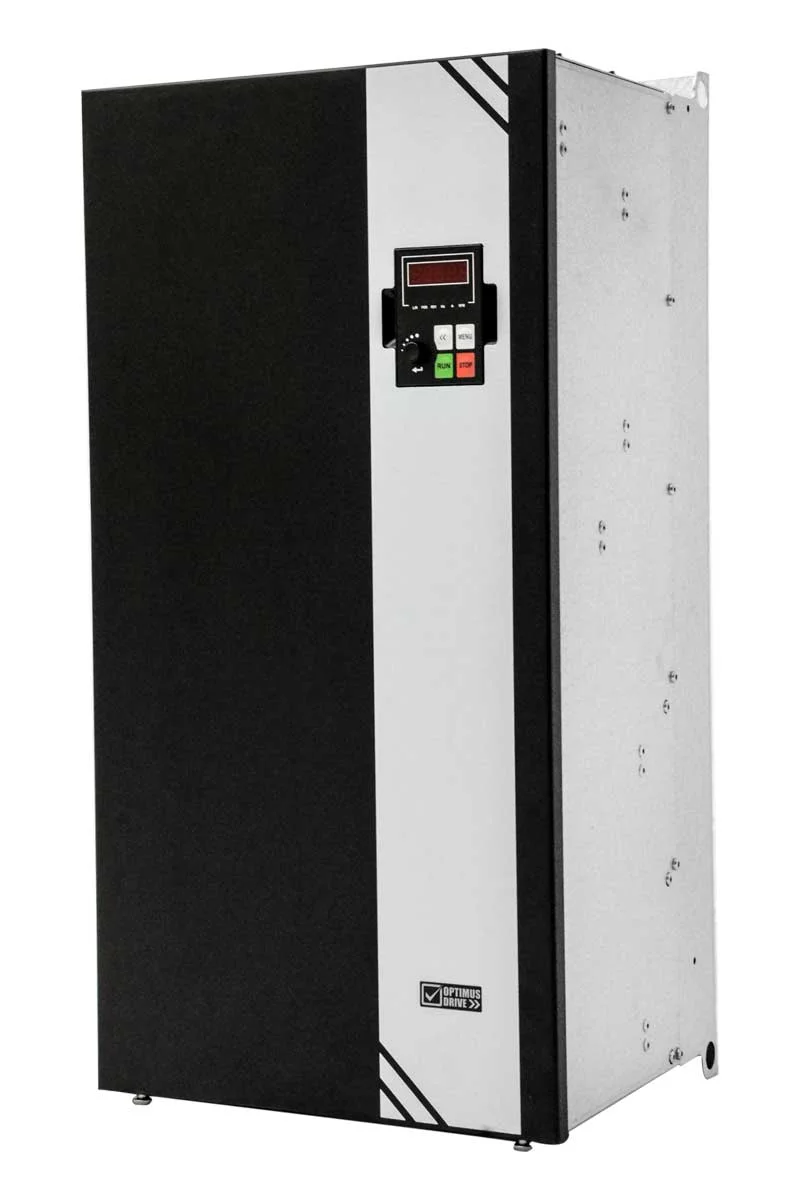

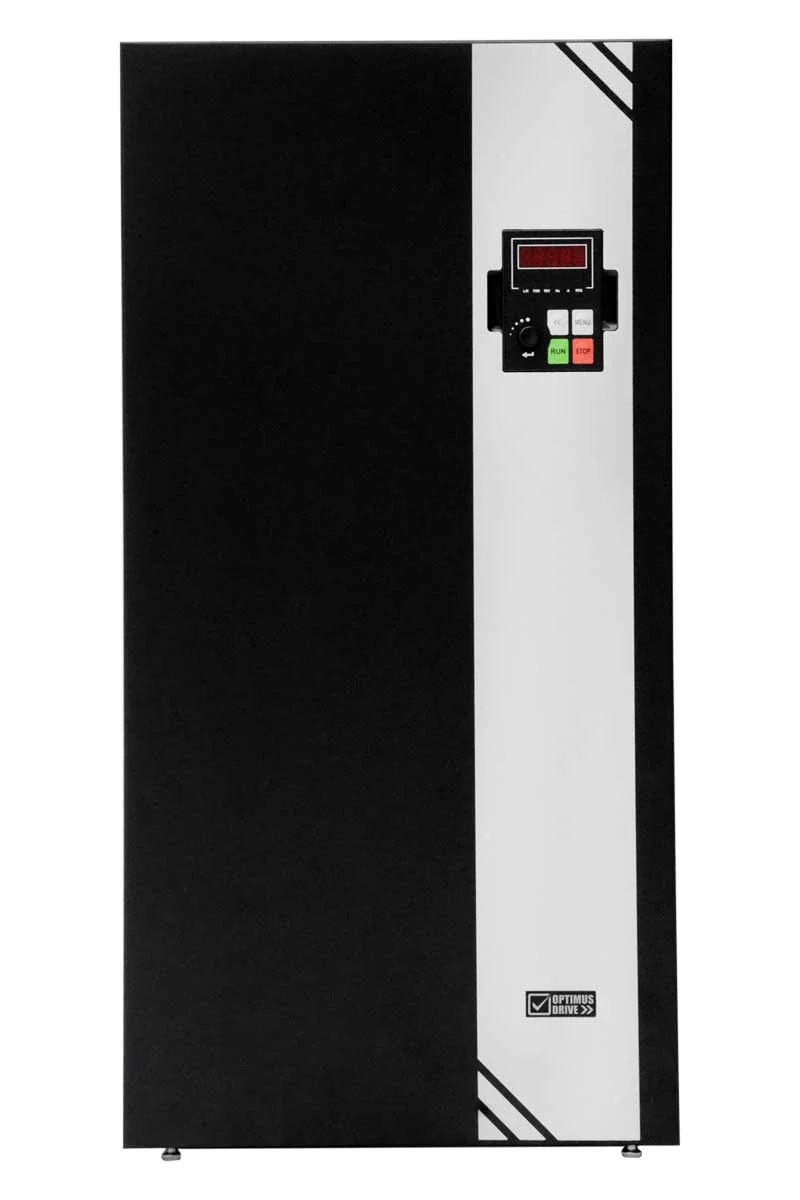

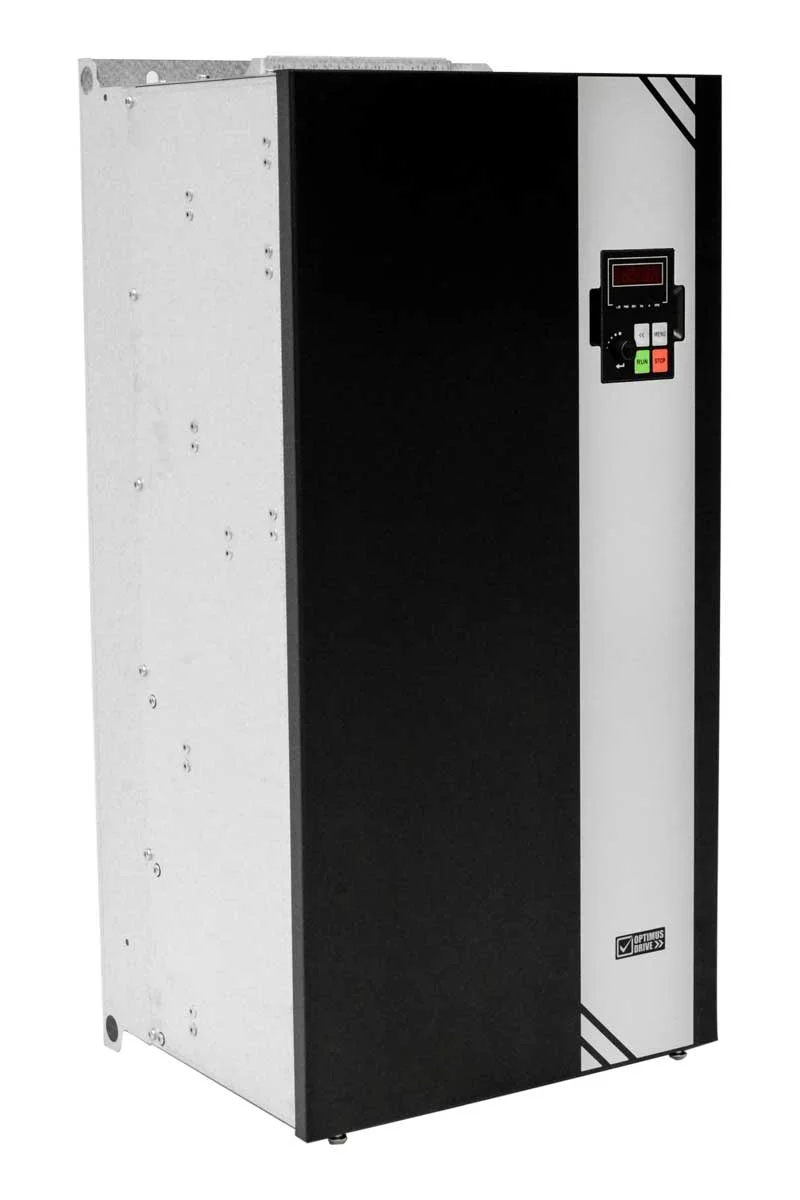

Преобразователь частоты AD80-4T090-2
Арт. AD80-4T090-2
Рассчитать доставку
Гарантия 5 лет
Характеристики
Производитель
:
Optimus Drive
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Основные функции и характеристики
- Регулирование скорости асинхронных и синхронных двигателей с постоянными магнитами (СДПМ)
- Перегрузочная способность 150% в течение 60 сек
- Регулирование момента асинхронных двигателей
- Поддержание регулируемого параметра (давления, температуры)
- Торможение постоянным током
- Векторный и скалярный режимы работы
- Защита двигателя
- Встроенный тормозной модуль до 30 кВт включительно
- Съемный пульт с возможностью выноса
- Дискретный потенциометр задания на пульте
- Защитное покрытие плат 3C3
- Встроенный фильтр ЭМС стандарта С3
- Гарантия 3 года
Документация
Технические характеристики модели AD80-4T090-2
| Характеристика | Значение |
| Напряжение питания, В | 3x380~480 |
| Подключаемые двигатели | Асинхронные, СДПМ |
| Номинальная мощность двигателя, кВт | 90 |
| Номинальный выходной ток, A | 172 |
| Максимальная выходная частота, Гц | 590 |
| Перегрузочная способность | 150% 60 сек, 180% 3 сек |
| Максимальный ток двигателя (в течение 1 мин) | 258 |
| Дискретные входы, шт. | 5 (NPN/PNP) |
| Дискретные выходы типа открытый коллектор, шт. | 1 |
| Релейные выходы | 1 НО, 1 перекл. |
| Аналоговые входы, шт. | 2 х 0-10В/4-20мА |
| Аналоговые выходы, шт. | 2 х 0-10В/4-20мА |
| Интерфейс RS-485 | Встроенный, протокол Modbus RTU |
| Режимы управления | Скалярный (V/F), векторный без ОС (SVC) |
| Встроенный тормозной модуль | Нет |
| Возможность подключения энкодера | Нет |
| Фильтр ЭМС | Встроенный, класс C3 |
| Класс защиты | IP20 |
| Рабочая температура | -10 ~ 45°C, от 40°С – снижение номинальных характеристик |
| Монтаж на DIN-рейку | Нет |
| Вынос пульта управления | Да, подключение через патч-корд, длина до 5 м |
| Габариты, мм | 315x660x285 |
| Масса нетто, кг | 29.7 |
Примечание: перечисленные характеристики актуальны для версии прошивки от V0.45
Габариты и вес AD80-4T090-2
Скачать чертеж .pdf
Скачать чертеж .dwg
Скачать 3D-Модель.STEP
Схема подключения
Периферийные устройства
Тормозной модуль CDBR-4110
Тормозной резистор (ПВ10%) RXLG2.0KW50RJ, 6 параллельно
Сетевой дроссель YBACL-250A-EISA-0.056mH
РЧ фильтр RFI4C250N99
Моторный дроссель YBOCL-200A-EISA-0.035mH
Синус-фильтр SFR-0200-0M35-0.4SC
Программное обеспечение
Настройка преобразователя значительно упрощаются с помощью программы ABC Drive Studio. Она позволяет управлять ПЧ прямо с компьютера. С ее помощью вы можете:
- Удобно настраивать параметры с ПК
- Сохранять все настройки в файл для создания резервных копий
- Быстро копировать конфигурации и переносить их между несколькими преобразователями
- Просматривать журнал аварий и предупреждений с расшифровками
- Вести мониторинг в реальном времени, строить графики и архивировать данные одновременно по 10 параметрам
Комплектация
- Преобразователь частоты
- Краткое руководство по эксплуатации
