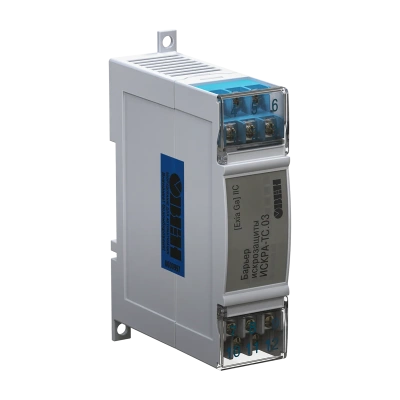

ИСКРА пассивный барьер искрозащиты Ex ia

Включены в реестр Минпромторг для ИСКРА-Х.03, реестровая запись 10722707

Включены в реестр Минпромторг для ИСКРА-СКх.03, реестровая запись 10722708

Барьер искрозащиты ОВЕН ИСКРА предназначен для защиты электрической цепи датчика путем ограничения напряжения и тока в ней до искробезопасных значений.

ИСКРА устанавливается в электрическую цепь, которая связывает датчик, находящийся во взрывоопасной зоне, и вторичный преобразователь (прибор), расположенный во взрывобезопасной зоне.

В соответствии с ГОСТ Р 31610.11-2014 барьер ИСКРА имеет маркировку взрывозащищенности [Ex ia Ma] I, [Ex ia Ga] IIС, [Ex ia Da] IIIС и реализует вид взрывозащиты «искробезопасная электрическая цепь» – i, сертифицирован на уровень взрывозащиты «особовзрывозащищенный» – a и категории I, IIC, IIIC.

Барьер искрозащиты используется для защиты искробезопасных цепей при воздействии на барьер напряжения до 250 В и устанавливается вне взрывоопасной зоны с обязательным искрозащитным заземлением. Барьер относится к устройствам пассивного типа.

Мы также выпускаем активные барьеры искрозащиты НПТ-Х.Ех..

Барьеры искрозащиты ОВЕН ИСКРА применяются в системах регулирования, сигнализации и аварийной защиты на взрывопожароопасных участках, где присутствуют взрывоопасные смеси газов, паров (Ga), легковоспламеняющиеся и взрывчатые вещества типа пыли и порошка (Da), а также на рудничных шахтах с присутствием метана (Ма).

Функциональные возможности

• Ограничивает напряжение и ток в цепи до искробезопасных значений при воздействии на барьер напряжения до 250 В.
• Имеет искробезопасные цепи уровня «ia» – особовзрывозащищенный.
• Применяются:
  • в подземных выработках шахт и их наземных строениях, где присутствует рудничный газ (группа I);
  • в наиболее взрывоопасных нерудничных средах, где присутствуют водород, ацетилен (группа IIC);
  • во взрывоопасных пылевых средах, содержащих проводящую пыль (группа IIIC).
• Высокая надежность взрывозащиты обеспечена схемным решением:
  • троирование полупроводниковых элементов, ограничивающих напряжение;
  • двухступенчатая система «гашения» аварийного напряжения: первая ступень (на TVS-диодах) «срезает» мощные выбросы напряжения, вторая (на стабилитронах) – снижает напряжение до искробезопасного значения.

Барьеры ИСКРА выпускаются в шести модификациях для различных типов датчиков

• ИСКРА-АТ.03 – барьер искрозащиты для датчиков с выходным сигналом тока 0...5 мА, 0(4)...20 мА:
  • широкий диапазон напряжений питания датчиков с выходным токовым сигналом (до 28 В);
  • выдерживает кратковременное (до 1 мин) короткое замыкание на выходных клеммах без срабатывания предохранителей;
  • не требует повторного выключения и включения питания в случае кратковременного короткого замыкания на выходных клеммах.
• ИСКРА-ТП.03 – барьер искрозащиты для термопар и датчиков с выходным сигналом напряжения –1...+1 В:
  • возможность работы с источниками напряжения до 6 В.

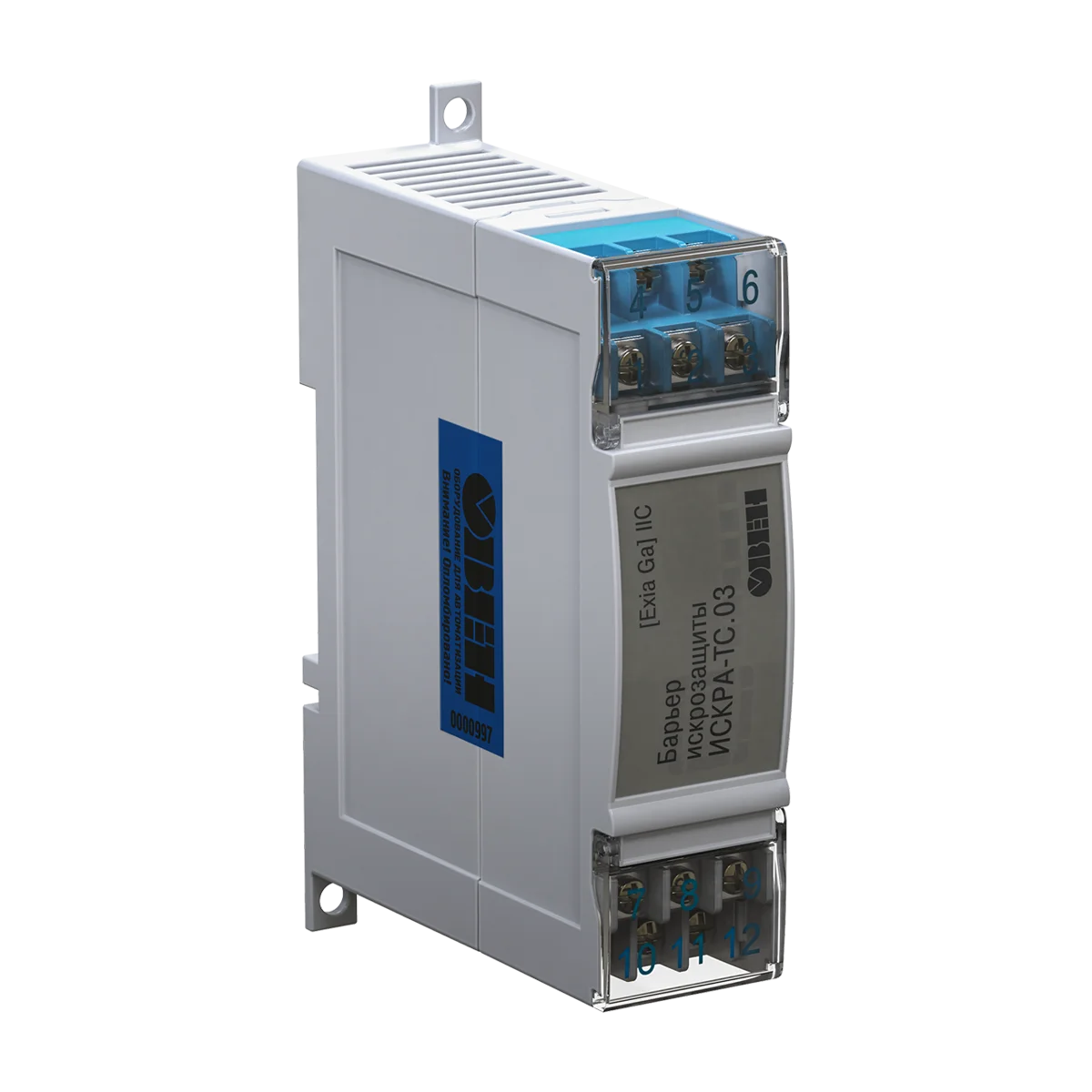

• ИСКРА-ТС.03 – барьер искрозащиты для термосопротивлений типа ТСМ/ТСП:
  • низкая погрешность барьера (до 0,1 % от диапазона измерений) вследствие точного подбора сопротивлений резисторов и предохранителей;
  • малое переходное сопротивление «кабель-барьер», обеспеченное соединением проводов «под винт».
• ИСКРА-СК1.03 – барьер искрозащиты дискретных сигналов для сигнализаторов уровня ПДУ-1.1-Ех, ПДУ-2.1-Ех, ПДУ-3.1-Ех.
• ИСКРА-СК2.03 – барьер искрозащиты дискретных сигналов для сигнализаторов уровня ПДУ-1.2-Ех, ПДУ-2.2-Ех, ПДУ-3.2-Ех.

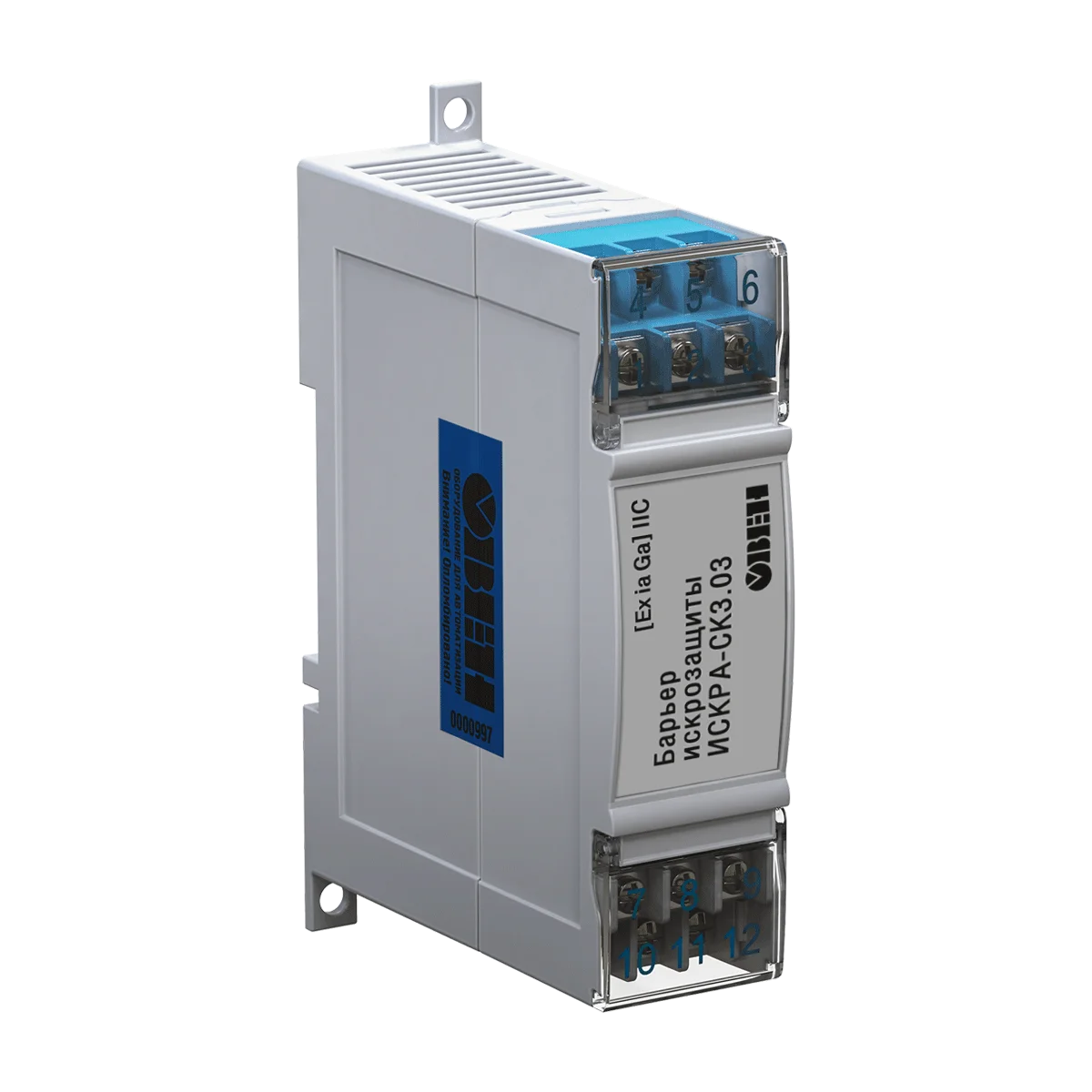

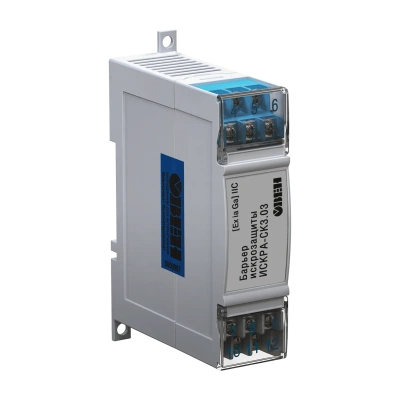

• ИСКРА-СК3.03 – барьер искрозащиты дискретных сигналов для сигнализаторов уровня ПДУ-3.3-Ех.

Для ИСКРА-АТ.03, ИСКРА-ТП.03, ИСКРА-ТС.03

Для ИСКРА-СКх.03
