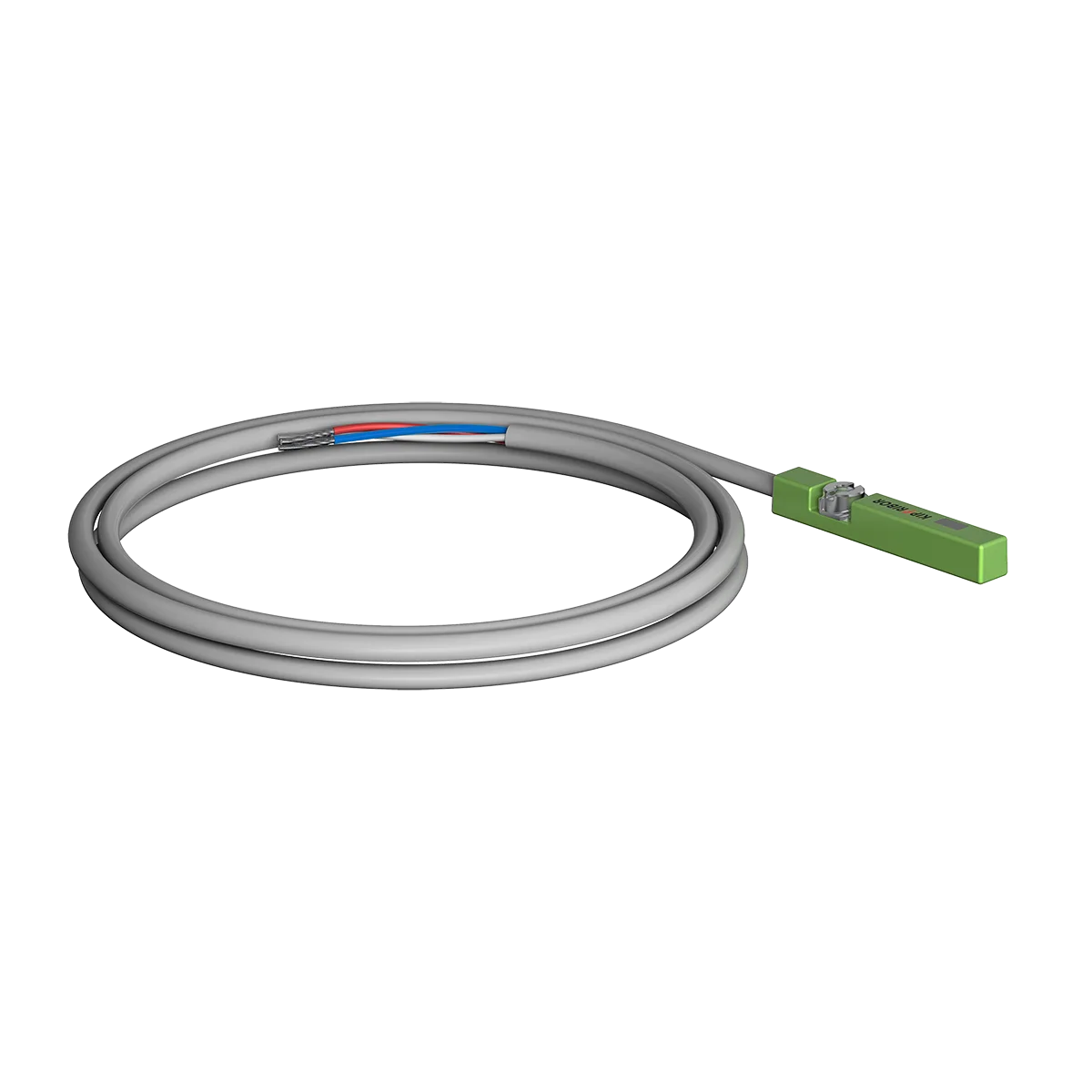

Магнитные датчики KIPPRIBOR серии LM50
Магнитные датчики KIPPRIBOR серии LM50 контролируют промежуточные и конечные положения поршня пневматического цилиндра.
Датчик формирует дискретный сигнал о положении поршня, что позволяет автоматизировать оборудование, на котором установлен пневмоцилиндр.
Датчики KIPPRIBOR серии LM50 применяют при автоматизации станков в машиностроении, пищевой и деревообрабатывающей промышленности, а также в оборудовании для производства пластиковых окон.
Датчики KIPPRIBOR серии LM50 подходят для пневмоцилиндров Festo, KIPVALVE, SMC, Camozzi, Pneumax.
Особенности магнитных датчиков KIPPRIBOR LM50
- Совместимы с тремя типами цилиндров: с круглой гильзой, со стяжными шпильками или с Т-образным пазом.
- Типовые разъёмы М8 и EZ3 магнитных датчиков KIPPRIBOR обеспечивают лёгкую замену и безошибочное подключение.
- Соединители и монтажные наборы KIPPRIBOR значительно упрощают монтаж и подключение датчиков.
- Прочный износостойкий корпус с винтовым зажимом обеспечивает надежную фиксацию датчиков даже на вибронагруженном оборудовании.
- Маслостойкие материалы корпуса и кабеля, высокая допустимая температура эксплуатации, корпус со степенью защиты IP67 позволяют использовать датчики в тяжелых промышленных условиях.
- Яркий дизайн и светодиодная индикация облегчают визуальный контроль за датчиком в процессе эксплуатации и настройки.
Принцип действия магнитных датчиков KIPPRIBOR серии LM50
Принцип работы герконовых и магниторезистивных датчиков одинаков. На поршне цилиндра установлено магнитное кольцо. В момент приближения поршня с магнитным кольцом к датчику чувствительный элемент реагирует на магнитное поле, и выход датчика замыкается. Одновременно с замыканием выхода включается светодиод, сигнализируя о срабатывании датчика.
Применение магнитных датчиков KIPPRIBOR серии LM50
Функциональная схема применения магнитных датчиков KIPPRIBOR серии LM50 на примере установки для запайки стаканчиков крышками из фольги
Описание работы:
- Контроллер подаёт команду «вниз» на пневмораспределитель.
- Пневмораспределитель срабатывает и впускает воздух в цилиндр.
- Поршень цилиндра опускается. Срабатывает датчик нижнего положения, и контроллер получает сигнал «Поршень в нижнем положении».
- Контроллер подаёт команду «вверх» на пневмораспределитель.
- Поршень цилиндра поднимается в исходное положение. Датчик верхнего положения фиксирует возврат поршня, даёт сигнал контроллеру.
Достоинства и недостатки герконовых и магниторезистивных датчиков
| Герконовые датчики | Магниторезистивные датчики |
| Достоинства:
Недостатки:
| Достоинства:
Недостатки:
|
| Параметр | Значение параметра | ||
| Модификация | LM50-34.R1.U6.K | LM50-34.R1.U1.K | LM50-34.I1.U1.K LM50-34.I1.U1.K08 LM50-34.I1.U1.KZ3 |
| Тип датчика | герконовый | герконовый | магниторезистивный (датчик Холла) |
| Коммутационная функция | NO (2-проводное подключение) | NO (3-проводное подключение) | NO (3-проводное подключение) |
| Коммутационный элемент | геркон | геркон | транзистор (PNP/NPN автоопределение) |
| Номинальное напряжение | 12...240 VDC / 24...240 VAC | 10...30 VDC | 10...30 VDC |
| Коммутируемый ток (max) | 100 мА | 500 мА | 100 мА |
| Максимальная отключаемая нагрузка (max) | 10 Вт | 10 Вт | 3 Вт |
| Потребляемый ток (max) | — | 10 мА, при 24В | 7,5 мА, при 24В |
| Падение напряжения на датчике | 2,5 В, при токе 100 мА DC | 0,1 В, при токе 500 мА DC | 1 В, при токе 100 мА DC |
| Ток утечки (max) | — | — | 0,01 мА |
| Индикация | красный светодиод* | желтый светодиод | красный светодиод |
| Кабель | ∅2,9 мм, 2 жилы, маслостойкая изоляция | ∅2,9 мм, 3 жилы, маслостойкая изоляция | ∅2,9 мм, 3 жилы, маслостойкая изоляция |
| Чувствительность | 35...45 Гс | 35...45 Гс | 40...800 Гс |
| Частота срабатывания | 200 Гц | 200 Гц | 5000 Гц |
| Температура эксплуатации | –10...70 °C | –10...70 °C | –10...70 °C |
| Стойкость к ударной нагрузке | 30 g | 30 g | 50 g |
| Стойкой к вибрационной нагрузке | 9 g | 9 g | 9 g |
| Класс защиты | IP67 | IP67 | IP67 |
| Встроенная электрическая защита | — | — | От тока обратной полярности, от перенапряжения |
| Подключение | кабельный вывод 2,5 м | кабельный вывод 2,5 м | кабельный вывод 2,5 м разъём М8 разъём EZ3 |
| Наименование | Описание | Цена |
| LM50-34.R1.U6.K | — | 1 403,00 ₽ |
| LM50-34.I1.U1.K08 | — | 2 458,30 ₽ |
| LM50-34.R1.U1.K | — | 1 549,40 ₽ |
| LM50-34.I1.U1.K | — | 2 208,20 ₽ |
| LM50-34.I1.U1.KZ3 | — | 2 183,80 ₽ |
