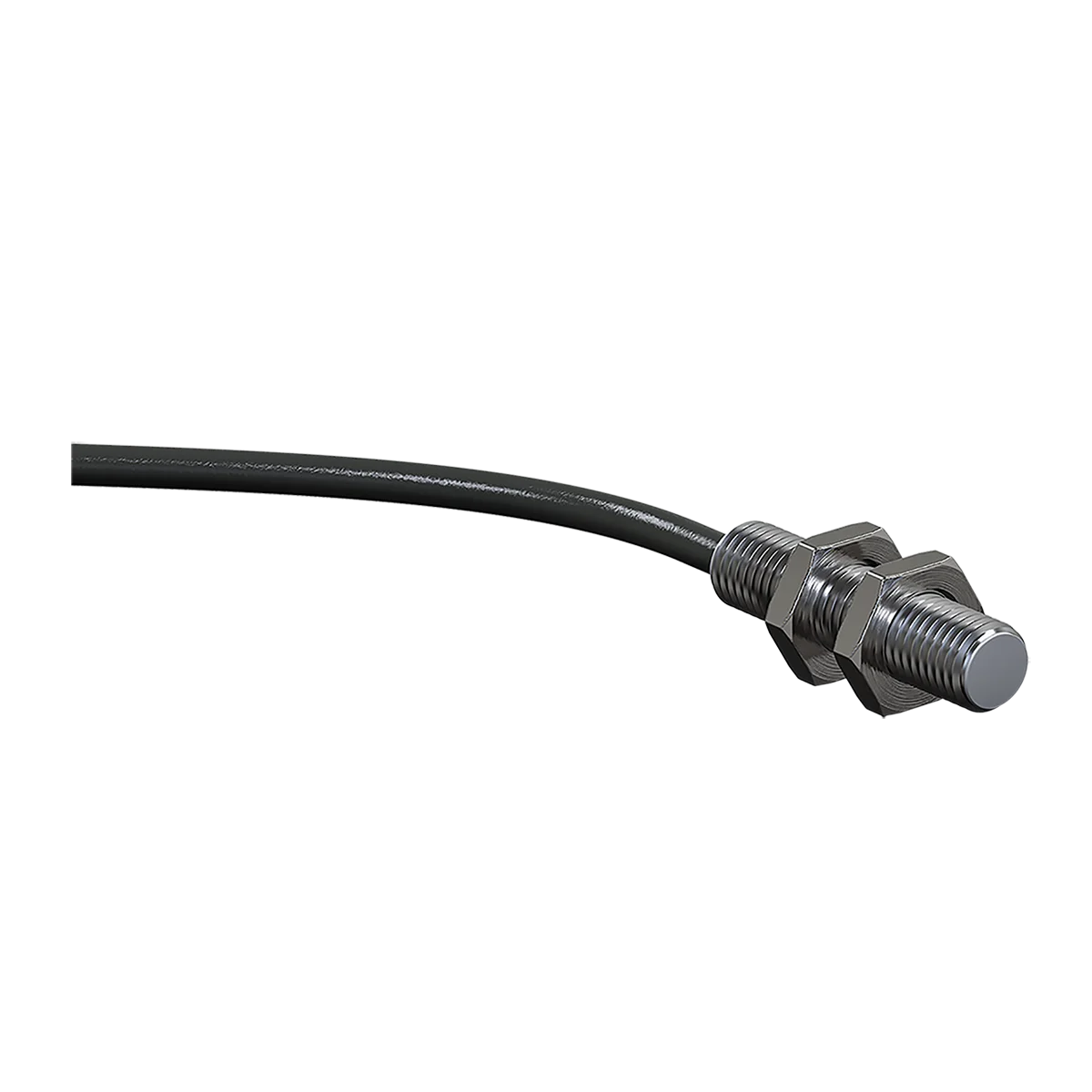

Индуктивные бесконтактные датчики Мега-К серии PS2

Индуктивные датчики PS2 являются усовершенствованным аналогом датчиков ВБ2 и предназначены для бесконтактного обнаружения и подсчета различных объектов, находящихся в зоне их чувствительности. В отличие от емкостных датчиков, индуктивные датчики реагируют только на металлы и не чувствительны к остальным материалам, что повышает их защищенность от помех. Например, введение в зону чувствительности датчика рук оператора, эмульсии, воды, смазки и других неметаллических предметов не приведет к ложному срабатыванию.

Особенности датчиков PS2

• Увеличенное расстояние срабатывания.
• Невозможность вывода из строя датчика при неверном подключении.
• Подключение кабелем с лужеными выводами.
• Устойчивость к помехам, создаваемым частотными приводами.

• Степень защиты IP67.

Применение бесконтактных индуктивных датчиков

Объектами воздействия на индуктивные датчики являются только металлические, магнитные, ферро-магнитные материалы и аморфные металлы. Индуктивные датчики наиболее эффективно использовать в качестве конечных выключателей в транспортной отрасли, металлургии, промышленной автоматике, а также в машиностроении и станкостроении.

Наиболее широко индуктивные датчики применяются в системах, где необходимы:

• контроль работы автоматических линий и конвейеров;
• контроль положения металлических объектов в пространстве;
• контроль вращения валов и шестерен.

Функциональная схема

Принцип действия индуктивных бесконтактных датчиков основан на изменении параметров магнитного поля катушки индуктивности, в зону которой попадает металлический объект. При подаче питания перед активной зоной датчика, представляющей собой катушку индуктивности, возникает магнитное поле, которое является зоной чувствительности датчика. При внесении в эту зону металлического объекта изменяются параметры поля катушки и состояние выхода датчика.

Расстояние срабатывания датчика определяется его конструктивным исполнением (см. таблицу конструктивных исполнений).

Конструктивные исполнения PS2

Конструктивное исполнение	Тип корпуса	Параметры корпуса	Длина L, мм	Расстояние срабатывания, мм
	08M	Резьба М8×1 Материал – латунь	20 33 40 45 50 60 65	2 3 4 5 6
	12M	Резьба М12×1 Материал – латунь	33 50 55 68 80	2 4 6 8 10
	18М	Резьба М18×1 Материал – латунь	33 53 65 68 80	5 10
	30М	Резьба М30×1,5 Материал – латунь	33 48 53 60 65 68 75 80 115	10 15
	36М	Резьба М36×1,5 Материал – латунь	70 85	12 20
	55D	Корпус без резьбы Диаметром 55 мм Материал - полиамид	55 73	20 30
	32	Корпус 50×30×15 мм Материал - полиамид	-	8 15
	33	Корпус 60×60×40 мм Материал - полиамид	-	20 30
	34	Корпус 80×80×40 мм Материал - полиамид	-	25 45
	38	Корпус 42×48×22 мм Материал - полиамид	-	5
	39	Корпус 40×40×40 мм Материал - полиамид	-	15 25
