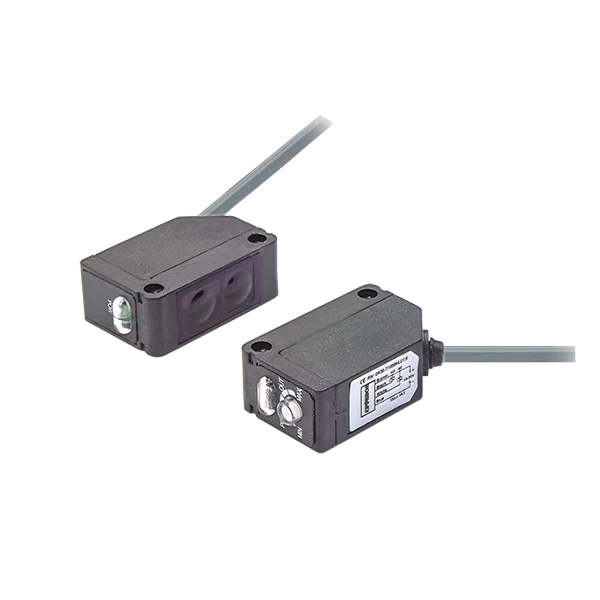

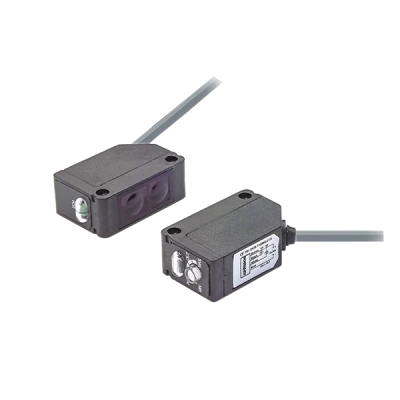

Оптические бесконтактные датчики KIPPRIBOR серии ОК30
Оптические бесконтактные датчики KIPPRIBOR серии ОK30 – это датчики, выполненные в компактном прямоугольном пластиковом корпусе размером 20х32 мм. Как и другие бесконтактные датчики они используются для контроля наличия, обнаружения различных объектов без непосредственного контакта с самими объектами. Основным отличием оптических датчиков от датчиков другого типа (индуктивных, емкостных и т.п.) является способность обнаруживать объекты практически из любого материала и способность обнаруживать объекты на значительном расстоянии (Sn от 350 мм до 10 метров).
Конструктивно оптические датчики KIPPRIBOR серии OK30 представляют собой устройства, состоящие из следующих основных функциональных блоков: излучателя и приемника оптического луча, схемы питания, блока обработки принятого сигнала и электронной схемы, которая в соответствии с определенным алгоритмом управляет состоянием выходной цепи.
Основные особенности оптических бесконтактных датчиков KIPPRIBOR серии ОК30:
- Возможность обнаружения объектов практически из любых материалов упрощает выбор и расширяет области применение датчиков.
- Возможность регулировки чувствительности позволяет корректировать работу датчика в зависимости от специфики условий эксплуатации, а также использовать одну модель датчика для разных задач.
- Светодиодная индикация питания и срабатывания датчиков OK30 упрощает их монтаж и эксплуатацию.
- Отвертка для регулировки чувствительности поставляется в комплекте с каждым датчиком, а значит инструмент для настройки датчика всегда окажется «под рукой» в нужный момент.
- Комплект крепежа и монтажный кронштейн поставляется в комплекте с датчиком.
- Не требуют непосредственного контакта с объектом для его обнаружения, тем самым сводят на нет такое понятие как механический ресурс и механический износ.
- Реагируют на объекты, находящиеся на значительном удалении от датчика. Оптические датчики — это практически единственный тип датчиков, которые имеют доступную цену, просты в эксплуатации и обеспечивают бесконтактное обнаружение объектов на расстоянии нескольких метров.
- Наличие в серии датчиков специального исполнения «T» (для прозрачных объектов) помогают найти решение для специфических задач.
- Модификации датчиков диффузного отражения (D), рефлекторного отражения (R), барьерного типа (T) позволяют организовать принципиально различные схемы контроля объектов.
Датчики KIPPRIBOR ОK30 находят широкое применение в машинах и аппаратах пищевого производства, линиях фасовки и розлива, прочих станках и автоматах.
| Напряжение | Схема | Коммутационная | Номинальное | Модификация |
| 10…30 VDC | NPN | NO+NC | 0,35 м | OK30-DI0035N4.U1.K |
| PNP | OK30-DI0035P4.U1.K | |||
| NPN | 0,8 м | OK30-DI0080N4.U1.K | ||
| PNP | OK30-DI0080P4.U1.K | |||
| NPN | 0,7 м | OK30-RI0070N4.U1.K.T | ||
| PNP | OK30-RI0070P4.U1.K.T | |||
| NPN | 2 м | OK30-RR0200N4.U1.K.F | ||
| PNP | OK30-RR0200P4.U1.K.F | |||
| NPN | 4 м | OK30-RI0400N4.U1.K | ||
| PNP | OK30-RI0400P4.U1.K | |||
| NPN | 5 м | OK30-TI0500N4.U1.K | ||
| PNP | OK30-TI0500P4.U1.K | |||
| NPN | 10 м | OK30-TI1000N4.U1.K | ||
| PNP | OK30-TI1000P4.U1.K |
Для работы датчиков OK30-R необходим рефлектор KIPPRIBOR OR51-S (квадратный) или OR83-R (круглый) (поставляется отдельно).
Технические характеристики Оптические бесконтактные датчики KIPPRIBOR серии ОК30:| Параметр | Значение параметра | ||
| ОК30-T | ОК30-D | ОК30-R | |
| Тип датчика | Барьерного типа | Диффузного типа | Рефлекторного типа |
| Расстояние срабатывания номинальное (Sn) | 5 м; 10 м | 0,35 м; 0,8 м | 0,7 м; 2 м;4 м |
| Гистерезис переключения | ≤15% от Sr* | ||
| Тип выхода | NPN / PNP | ||
| Коммутационная функция | NO+NC (переключающий контакт) | ||
| Напряжение питания | 10…30 VDC | ||
| Максимальный ток нагрузки | 100 мА | ||
| Падение напряжения | ≤ 2 V | ||
| Потребляемый ток | ≤ 30мА | ||
| Время отклика | 1 мс | ||
| Источник излучения | ИК диод (880нм) | ИК диод (880 нм); Красный диод (650 нм)** | |
| Допустимое внешнее освещение | ≥ 5000 люкс | ||
| Электрическая прочность изоляции | 500 VDC в течение 1 мин | ||
| Степень защиты | IP67 | ||
| Защита от короткого замыкания | Есть | ||
| Защита от обратной полярности | Есть | ||
| Индикация состояния | Зеленый светодиод – индикация питания; Желтый светодиод – индикация срабатывания | ||
| Электрическое подключение | Кабельный вывод 2 м | ||
| Температура окружающей среды | -25…+55°С | ||
| Влажность окружающей среды | 35…85% | ||
| Материал корпуса | PBT - пластик | ||
| Масса | Около 40 г | ||
* - расстояние срабатывания конкретного датчика, измеренное при номинальных значениях температуры, напряжения питания и определенных условиях монтажа;
** - модификации с поляризационным фильтром
| Наименование | Описание | Цена |
| OK30-DI0035N4.U1.K | — | 5 483,90 ₽ |
| OK30-TI1000N4.U1.K | — | 8 784,00 ₽ |
| OK30-DI0080P4.U1.K | — | 5 825,50 ₽ |
| OK30-RR0200P4.U1.K.F | — | 6 405,00 ₽ |
| OK30-RI0070P4.U1.K.T | — | 6 405,00 ₽ |
| OK30-TI0500P4.U1.K | — | 8 418,00 ₽ |
| OK30-DI0080N4.U1.K | — | 5 825,50 ₽ |
| OK30-RI0070N4.U1.K.T | — | 6 405,00 ₽ |
| OK30-RI0400P4.U1.K | — | 5 483,90 ₽ |
| OK30-TI0500N4.U1.K | — | 8 418,00 ₽ |
| OK30-DI0035P4.U1.K | — | 5 483,90 ₽ |
| OK30-TI1000P4.U1.K | — | 8 784,00 ₽ |
| OK30-RI0400N4.U1.K | — | 5 483,90 ₽ |
| OK30-RR0200N4.U1.K.F | — | 6 405,00 ₽ |
