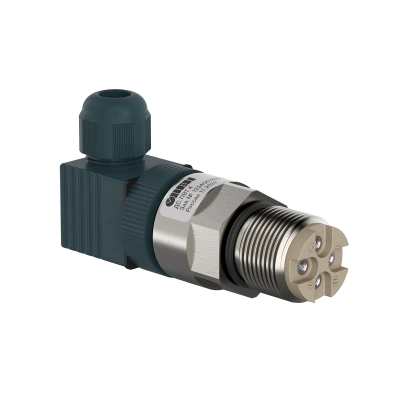

ДС универсальные кондуктометрические датчики уровня

Датчики уровня кондуктометрического типа предназначены для сигнализации уровней электропроводных жидкостей (вода, молоко, пищевые продукты – слабокислотные, щелочные и пр.). Принцип действия датчиков основан на изменении электропроводности между общим и сигнальным электродами в зависимости от уровня сигнализируемой жидкости.

Отличительные особенности

• 1-, 3- и 4-электродные исполнения.
• Подходят для контроля уровня жидкости, находящейся под давлением (ДС.ПВТ, ДС.ПВТ.4).
• Рабочая температура до 240 °С (ДС.ПВТ).
• Материал стержней* датчика: нержавеющая сталь 12Х18Н10Т или AISI 304.
• Гигиенический (пищевой) сертификат.

* Стержень не входит в комплект поставки датчика, он заказывается отдельно.

Модификации кондуктометрических датчиков уровня ОВЕН ДС

Кондуктометрические датчики уровня ОВЕН ДС рассчитаны на различные значения рабочего давления и температуры. Датчик ДС.ПВТ подходит для эксплуатации в насыщенном паре.

Модификации и основные параметры кондуктометрических датчиков уровня ОВЕН ДС

Стержни (электроды) для кондуктометрических датчиков уровня

Стержень

Стержень с адаптером

Стержни выпускаются в исполнениях: 0,15 / 0,25 / 0,5 / 1 / 1,95 / 1,95 с адаптером / 2,5 / 3 / 3,5 / 4 м.

Стержень с адаптером позволяет увеличивать длину электродов. Фиксированная длина стержня - 1,95 м. Благодаря адаптеру можно наращивать длину электрода датчика до 10 м. Разборная конструкция электрода обеспечивает удобство транспортировки.

Материал электродов – сталь нержавеющая 12Х18Н10Т или AISI 304.

Стержни не входят в комплект поставки датчика, они заказываются отдельно. При заказе стержня с адаптером в комплект входит: электрод длиной 1,95 м с резьбой с двух сторон, адаптер, две гайки.

Конструкция. Принцип работы. Применение

Принцип действия кондуктометрического датчика основан на разнице между электропроводностью воздуха и жидкости. Эта разница фиксируется двумя электродами: сигнальным, установленным на необходимом уровне, и общим. Когда поверхность жидкости соприкасается с сигнальным электродом, происходит замыкание между двумя электродами.

Кондуктометрические датчики применяются для измерения уровня как в металлических, так и неметаллических резервуарах.

В металлических резервуарах количество применяемых для измерения сигнальных электродов соответствует числу измеряемых уровней, а общим электродом служит стенка резервуара. В этом случае потребителю следует приобрести один или несколько датчиков (в зависимости от количества сигнализируемых уровней) с электродами соответствующей длины.

В неметаллических резервуарах количество используемых датчиков должно быть на один больше, чем число сигнализируемых уровней, поскольку один из них служит в качестве общего электрода. Его длина должна быть максимальной по отношению к длине электродов других датчиков.

Принцип действия

Пример применения (металлический резервуар): вертикальный монтаж

Пример применения (металлический резервуар): горизонтальный монтаж

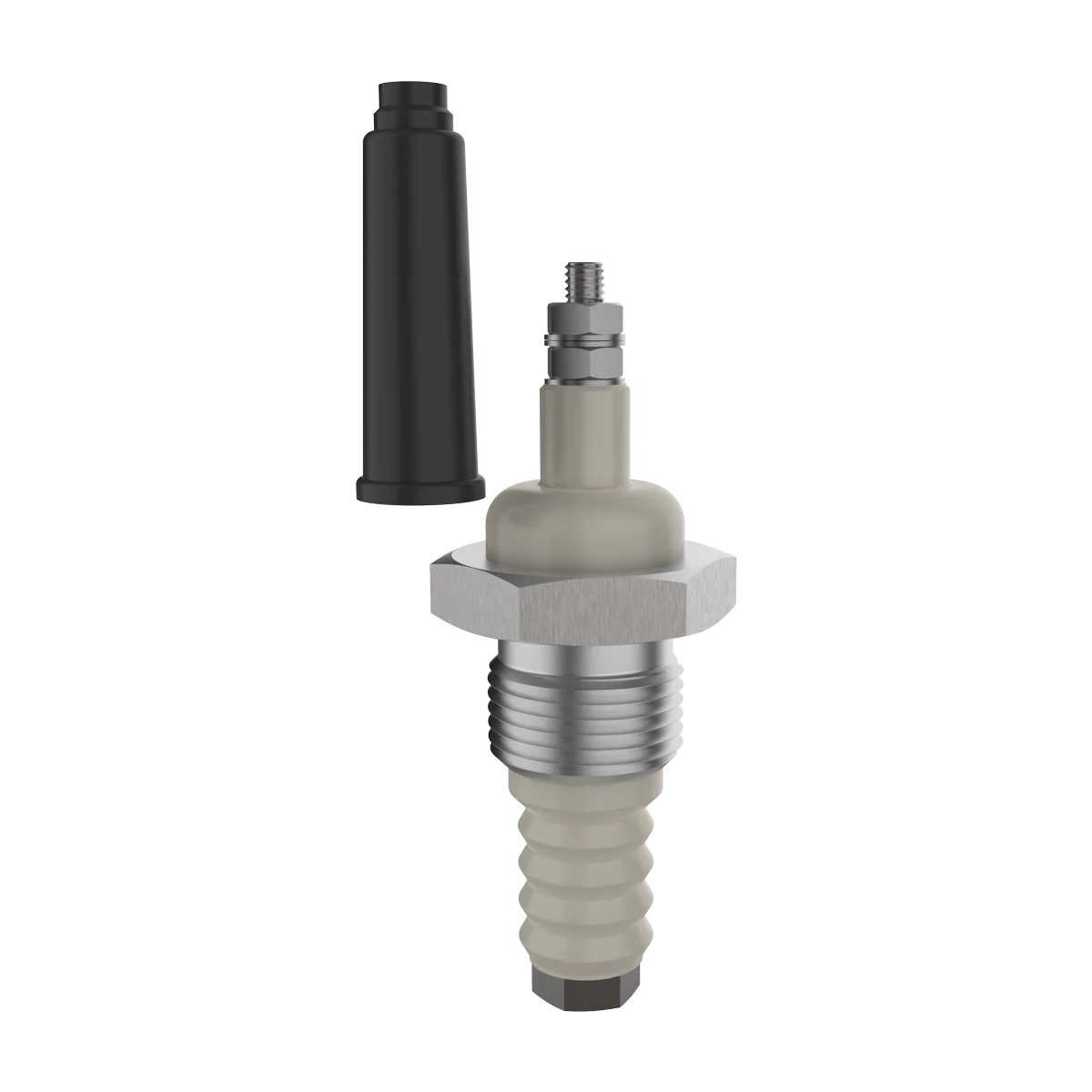

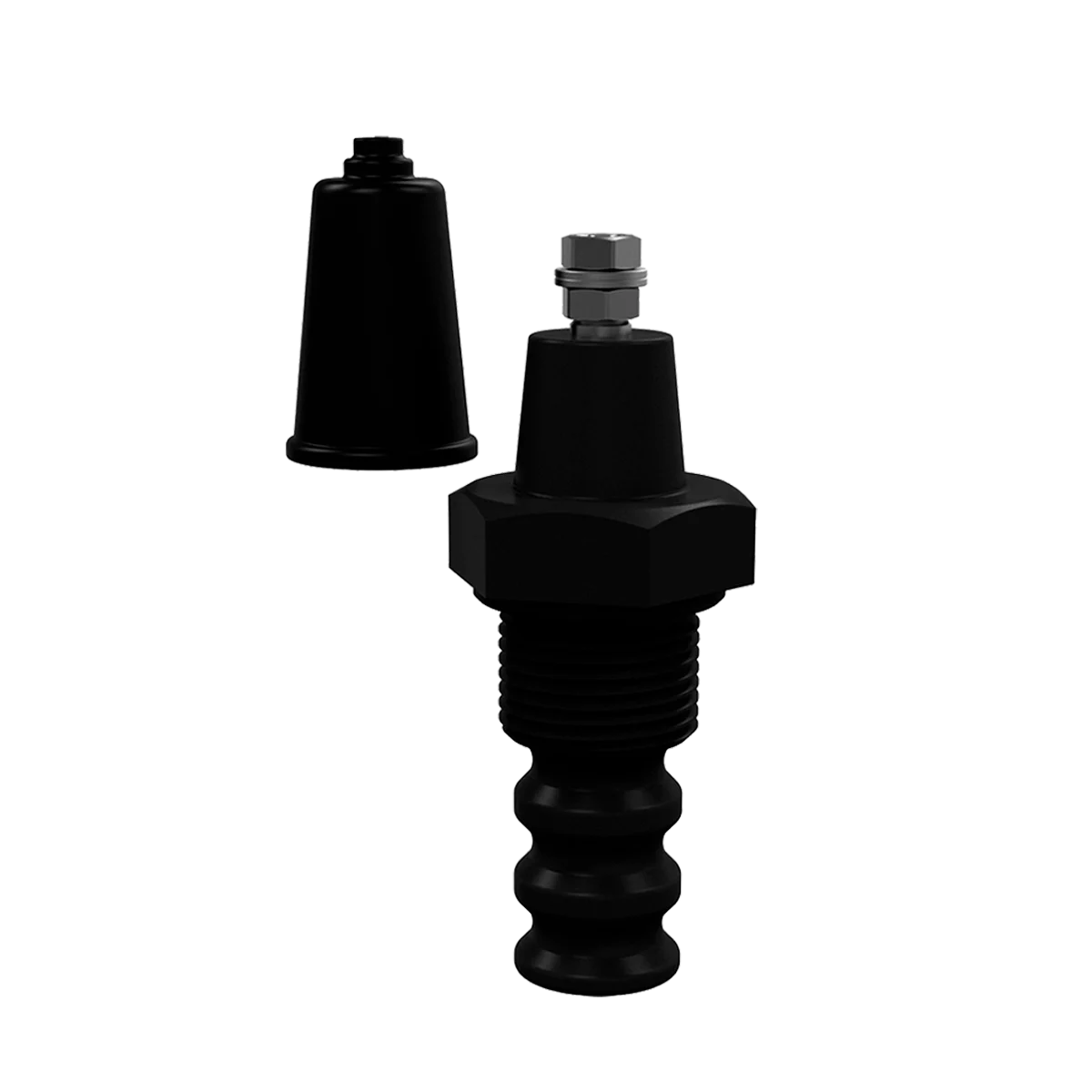

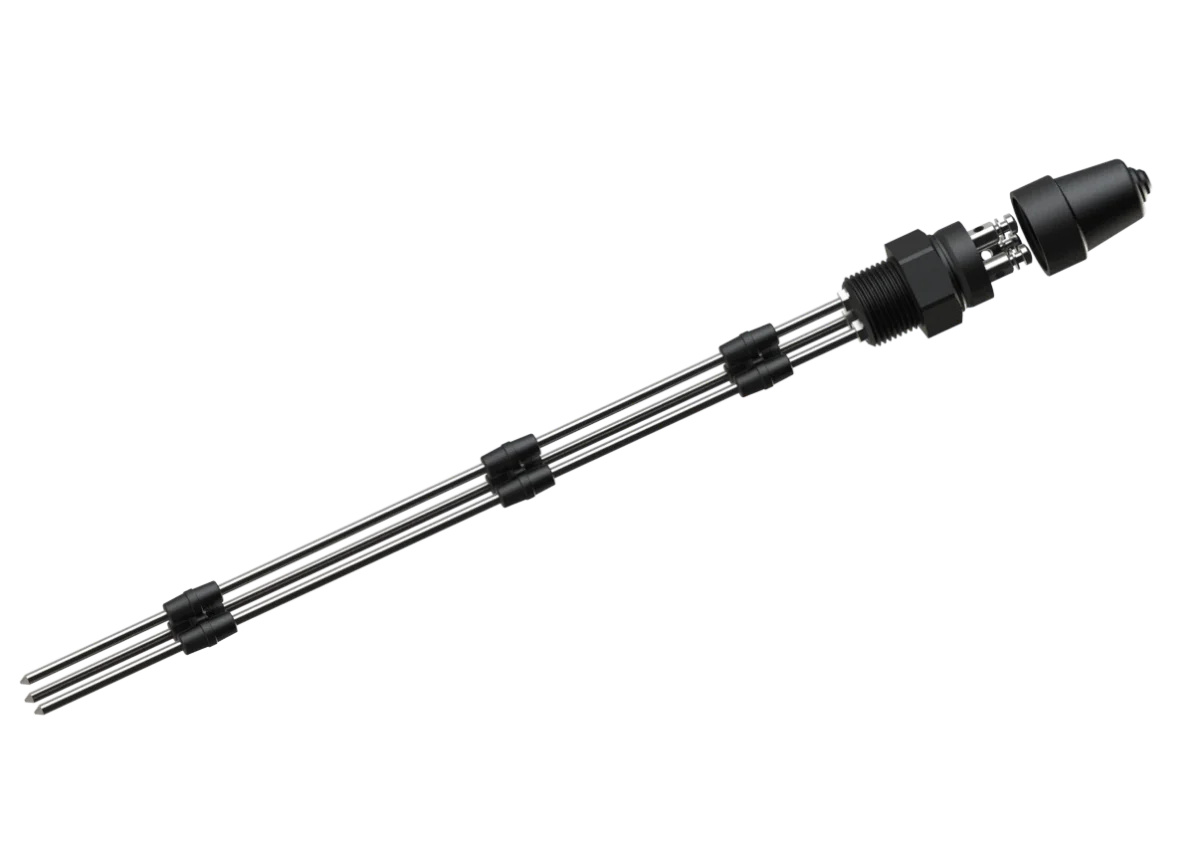

Тип датчиков и модификация	Одноэлектродные датчики		Трёхэлектродные датчики	Четырёхэлектродные датчики

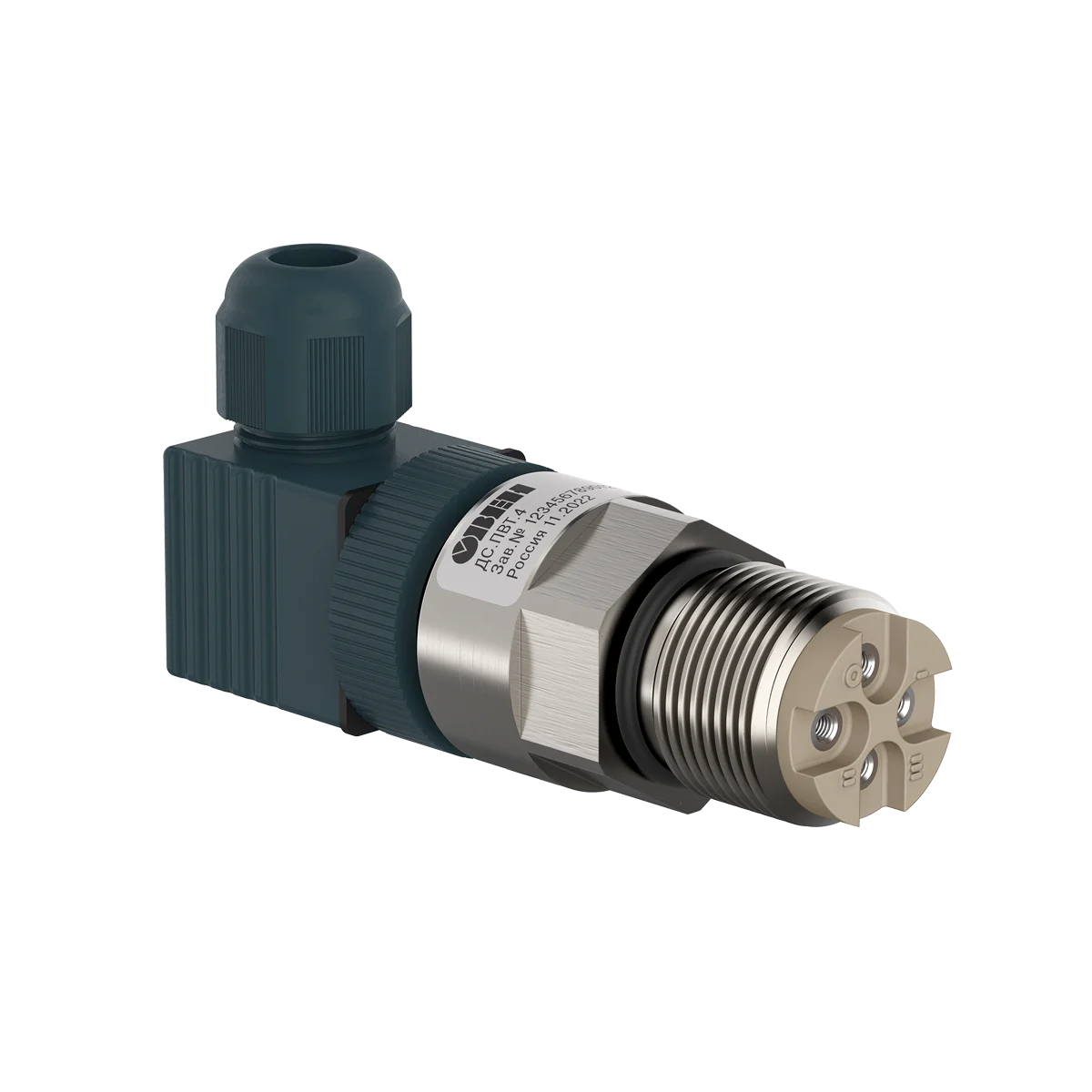

	ДС.ПВТ	ДС.П	ДС.П.3	ДС.ПВТ.4
Габаритный чертеж
Присоединительные размеры	М27×1,5 мм М20×1,5 мм М18×1,5 мм G1/2 G3/8	М20×1,5 мм G1/2 S27	G1/2 S24	G3/4
Материал	Материал изолятора – полифениленсульфид	Материал корпуса – технамид	Материал корпуса –пластмасса	Материал изолятора – полифениленсульфид
Давление измеряемой среды, не более	2,5 МПа	-	-	1 МПа
Максимальная рабочая температура	240 °С	100 °С	70 °С	80 °С

* Стержень не входит в комплект поставки датчика, он заказывается отдельно.

Стержни (электроды)

Модификация стержня	Стержень	Стержень 1,95 с адаптером
Габаритный чертеж
Длина стержней, L*	0,15; 0,25; 0,5; 1; 1,95; 2,5; 3; 3,5; 4 м	1,95 м
Присоединительные размеры	М3×0,5 мм
Материал	Сталь нержавеющая 12Х18Н10Т или AISI 304
Конструктивные преимущества	Возможность укорачивать или наращивать длину поставляемых электродов до требуемой – в зависимости от условий применения.
Комплектность	Стержень – 1шт.	Стержень – 1шт. Адаптер – 1шт. Гайка – 2шт.

Планка (разделительные пластины)

Планка ДУ.5 служит для фиксации на расстоянии стержней кондуктометрических датчиков ДУ.3, ДУ.4 и ДУ.5.

Планка изготовлена из материала полиэтилен ПЭНД и имеет 5 посадочных отверстий, которые по желанию можно укоротить до требуемого количества отверстий, в зависимости от условий применения.
