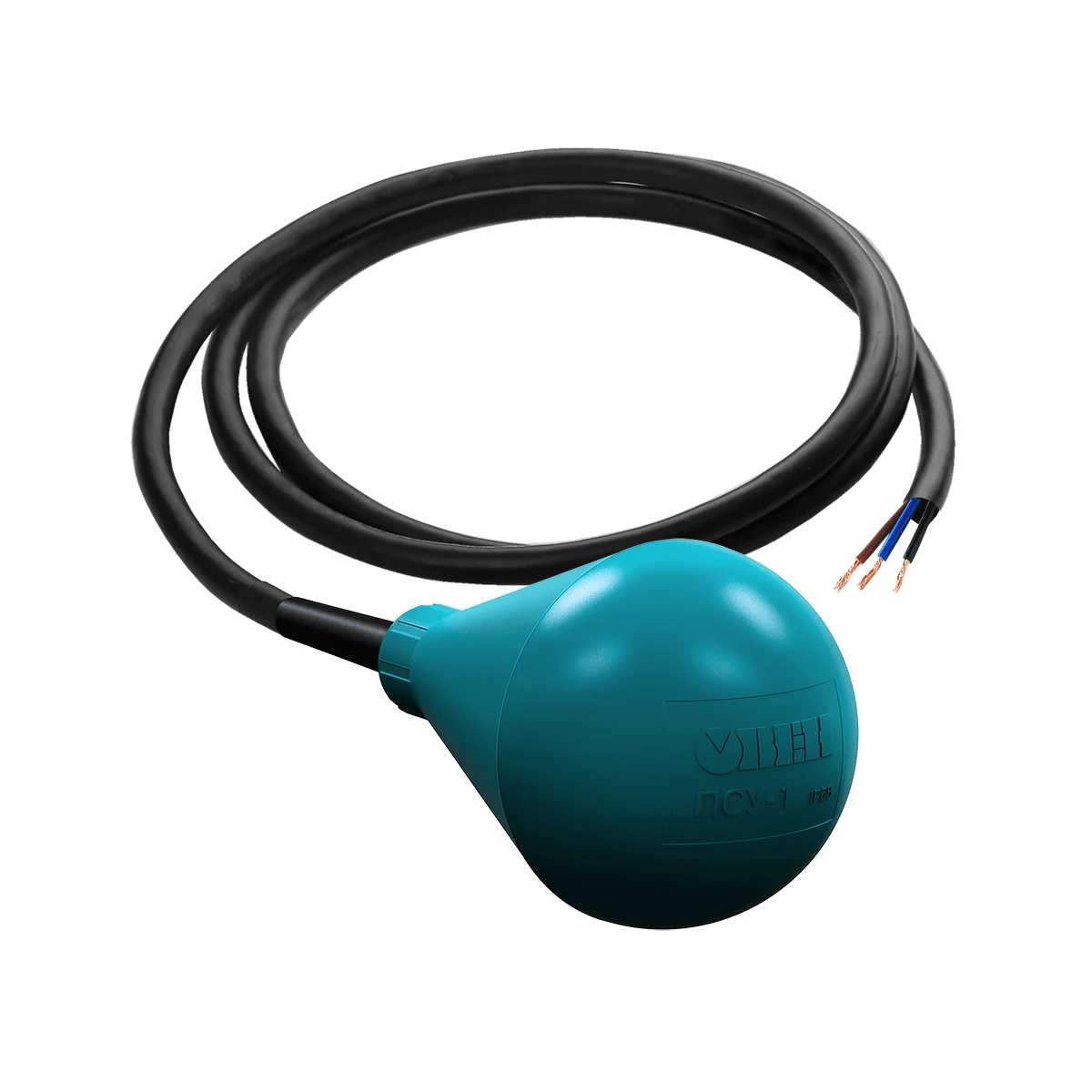

ПСУ-1 подвесные сигнализаторы уровня для КНС и сточных вод
Подвесной сигнализатор уровня ПСУ-1 предназначен для управления наполнением/опорожнением резервуаров с водой и другими неагрессивными к полипропилену и неопрену жидкостями, в том числе содержащими твердые включения. ПСУ-1 применяется в качестве датчика уровня канализации и сточных вод как промышленных, так и коммунальных.
Отличительные особенности
- Химически стойкий корпус из полипропилена, кабель из неопрена.
- Степень пылевлагозащиты IP68.
- Температура рабочей среды: 0…+70 °С.
- Модификации с длиной кабеля 5, 10 и 20 метров.
Конструкция. Принцип работы.
Подвесные сигнализаторы уровня крепятся на прочном гибком кабеле и содержат герметично закрытый микропереключатель.
Во время погружения ПСУ-1 в жидкость его корпус отклоняется, что вызывает срабатывание микропереключателя. Микропереключатель замыкает/размыкает электрическую цепь, таким образом включается/останавливается исполнительный механизм (насос, вентиль и др.). На рисунке схематично представлено переключение ПСУ для управления устройствами в случае достижения минимального (1) и максимального (2) уровней срабатывания.
Применение датчиков уровня ПСУ-1
Сигнализаторы уровня ПСУ-1 могут работать при температурах от 0 до +70 °С в химически агрессивных средах. Материал датчика – полипропилен, материал кабеля – неопрен.
ПСУ-1 применяется для контроля уровня сточных вод, химически агрессивных жидкостей. Применяя ПСУ-1 в качестве сигнализатора уровня выгребной ямы, сточных вод, канализации, можно легко организовать схему управления насосом.
ПСУ-1 совместим с программируемым реле ПР200 (со всеми модификациями).
Примеры работы ПСУ при управлении насосами
Срабатывание ПСУ при достижении (1) минимального (сигнал на наполнение) и (2) максимального (сигнал на слив) уровней жидкости
Технические характеристики ПСУ-1 подвесные сигнализаторы уровня для КНС и сточных вод:| Наименование параметра | Значение |
| Параметры микропереключателя | |
| Диапазон коммутируемого переменного напряжения | 150…250 В |
| Значение коммутируемого постоянного напряжения | 24 В |
| Минимальный коммутируемый ток при постоянном напряжении | 0,8 мА |
| Коммутируемый ток, не более | 10 А |
| Максимальная коммутируемая мощность | 2 кВт |
| Угол включения/выключения | 50(±10)° |
| Безопасность | |
| Степень защиты по ГОСТ 14254 | IP68 |
| Класс защиты от поражения электрическим током по ГОСТ IEC60335-1 | II |
| Электрическая прочность изоляции (вход-корпус) | 3000 В |
| Сопротивление изоляции (вход-корпус), не менее | 20 МОм |
| Конструктивные параметры | |
| Материал корпуса | полипропилен |
| Материал кабеля | неопрен |
| Объем герметичного поплавка датчика | 0,55 л |
| Диаметр наружной оболочки соединительного кабеля | 6,5 мм |
| Сечение соединительных проводов | 1 мм2 |
| Условия эксплуатации | |
| Температура рабочей среды | 0…70 °С |
| Давление рабочей среды, не более | 0,4 МПа |
| Плотность рабочей среды | 950…1 050 кг/м3 |
| Прочее | |
| Средняя наработка на отказ, не менее | 50 000 срабатываний |
| Масса в упаковке при длине кабеля: | |
| 1,45 кг |
| 1,8 кг |
| 2,5 кг |
| Наименование | Описание | Цена |
| ПСУ-1/5 | Датчик с кабелем 5 м | 3 934,50 ₽ |
| ПСУ-1/10 | Датчик с кабелем 10 м | 4 971,50 ₽ |
| ПСУ-1/20 | Датчик с кабелем 20 м | 6 984,50 ₽ |
