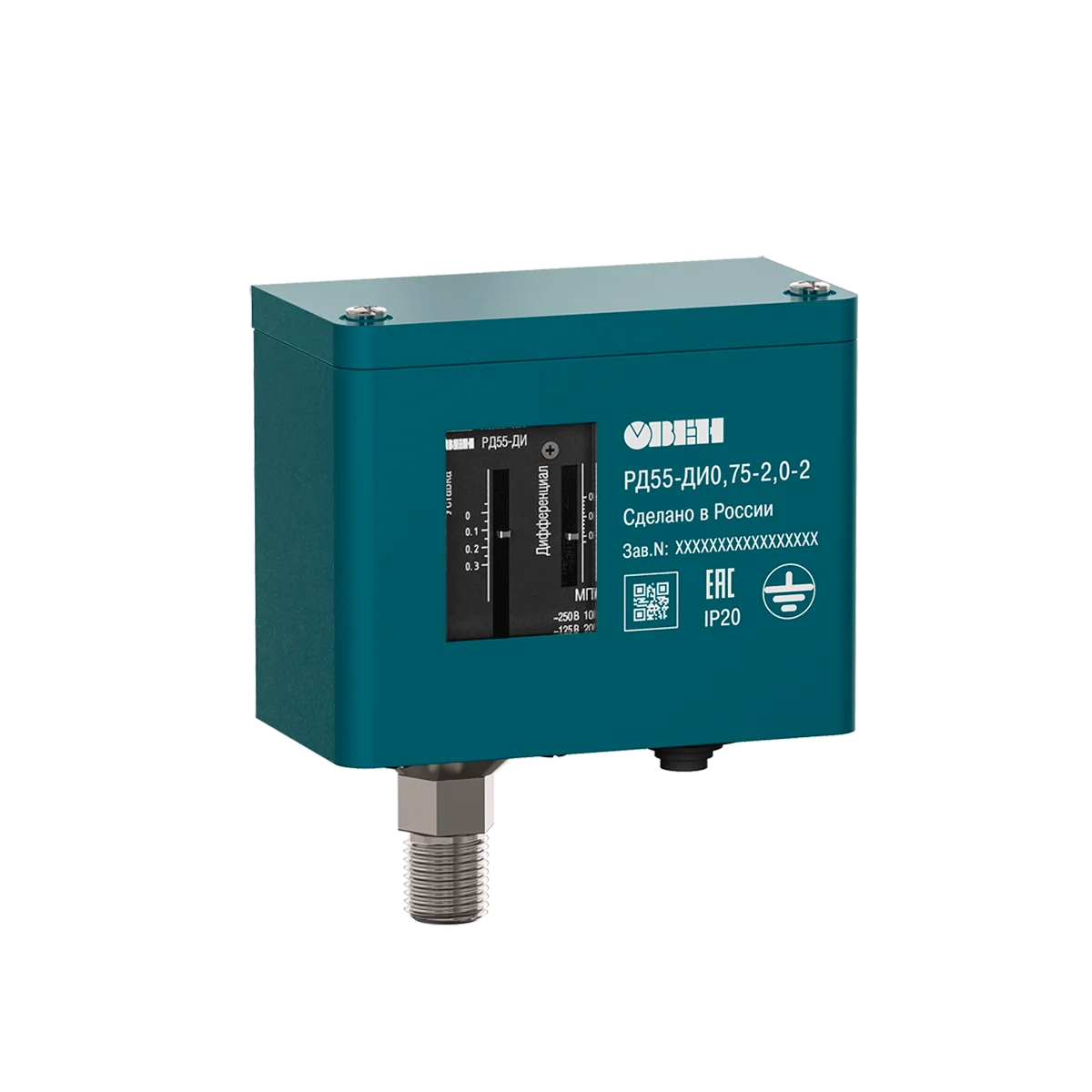

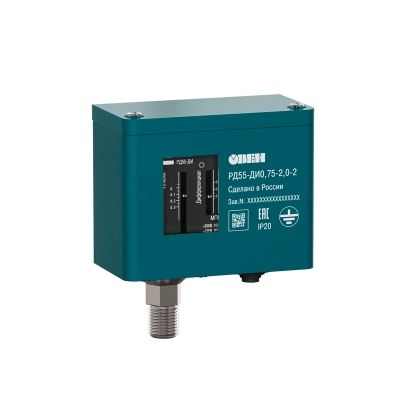

РД55-ДИ реле избыточного давления для насосов
РД55-ДИ представляет собой механическое реле избыточного давления. Реле предназначено для управления аварийной сигнализацией путем переключения электрической цепи при падении давления в системе. Порог срабатывания реле и дифференциал настраивается пользователем.
Реле давления РД55-ДИ применяется для фиксации пороговых значений давления в различных процессах: контроль холостого хода насосов, обеспечение оптимального напора воды в системе водоснабжения, контроль наполненности ресиверов компрессоров, управление подпиткой системы ИТП, ЦТП из обратного трубопровода и многих других.
Для дополнительной защиты реле РД55-ДИ от механических повреждений, пыли и влаги рекомендуем использовать защитный корпус для реле IP55.
Среда измерения
Жидкости (в том числе техническая вода), пар, газы, парогазовые и газовые смеси.
Отличительные особенности
- Надежность – цельнотянутый сильфон из нержавеющей стали гарантирует продолжительную и устойчивую работу реле.
- Высокая нагрузочная способность – контактная группа обеспечивает отсутствие «залипаний» при длительном использовании на большие токи и высокую скорость срабатывания.
Основные характеристики
- Коммутируемый ток – 10 А, 250 В AC.
- Контролируемое давление – избыточное до 1,4 МПа.
- Присоединение к процессу – штуцер G1/2′′, G1/4′′.
- Максимальное рабочее давление – до 2 МПа.
- Выходной сигнал – однополюсный перекидной контакт SPDT.
| Параметр | Значение | ||||||
| Общие характеристики | |||||||
|
| РД55-ДИ0,3 | РД55-ДИ0,75 | РД55-ДИ1,4 | ||||
| Диапазон задаваемой уставки избыточного давления (Руст.) | -0,05...0,3 МПа | -0,02…0,75 МПа | 0,2…1,4 МПа | ||||
| Диапазон задания дифференциала (Рдиф.) | 35...150 кПа | 70...400 кПа | 100...400 кПа | ||||
| Максимальное рабочее давление | 1,65 МПа | 2,0 МПа | 2,0 МПа | ||||
| Характеристики контактной группы реле | |||||||
| Тип управляющего выхода | Однополюсный перекидной контакт SPDT | ||||||
| Максимальный ток при напряжении переменного тока 125 VAC | Полная нагрузка: 20 А Пусковой ток: 72 А | ||||||
| Максимальный ток при напряжении переменного тока 250 VAC | Полная нагрузка: 10 А Пусковой ток: 72 А | ||||||
| Максимальный ток при напряжении постоянного тока 24 VDC | Полная нагрузка: 8 А Пусковой ток: 64 А | ||||||
| Конструктивные параметры | |||||||
| Подвод давления к прибору | G1/2’’; G1/4’’ | ||||||
| Степень защиты по ГОСТ 14254 | IP20 | ||||||
| Масса прибора, не более | Без упаковки: 400 г С упаковкой: 450 г | ||||||
| Материалы | |||||||
| Материал корпуса | Гальвалюм | ||||||
| Материал штуцеров | Никелированная латунь | ||||||
| Материал крышки | Пластик | ||||||
| Характеристики надежности | |||||||
| Срок службы, не менее | 5 лет | ||||||
| Условия эксплуатации | |||||||
| Температура измеряемой среды | -40…+120 °С | ||||||
| Температура окружающей среды | -40…+65 °С | ||||||
| Относительная влажность, не более | 85 % (при +25 °С) | ||||||
| Атмосферное давление | 84...106,7 кПа | ||||||
| Наименование | Описание | Цена |
| РД55-ДИ0,3-1,65-1 | Реле избыточного давления с диапазоном уставки -0,05...0,3 МПа, со штуцером G1/2 | 2 135,00 ₽ |
| РД55-ДИ0,3-1,65-2 | Реле избыточного давления с диапазоном уставки -0,05...0,3 МПа, со штуцером G1/4 | 2 135,00 ₽ |
| РД55-ДИ0,75-2,0-1 | Реле избыточного давления с диапазоном уставки -0,02…0,75 МПа, со штуцером G1/2 | 2 135,00 ₽ |
| РД55-ДИ0,75-2,0-2 | Реле избыточного давления с диапазоном уставки -0,02…0,75 МПа, со штуцером G1/4 | 2 135,00 ₽ |
| РД55-ДИ1,4-2,0-1 | Реле избыточного давления с диапазоном уставки 0,2…1,4 МПа, со штуцером G1/2 | 2 135,00 ₽ |
| РД55-ДИ1,4-2,0-2 | Реле избыточного давления с диапазоном уставки 0,2…1,4 МПа, со штуцером G1/4 | 2 135,00 ₽ |
