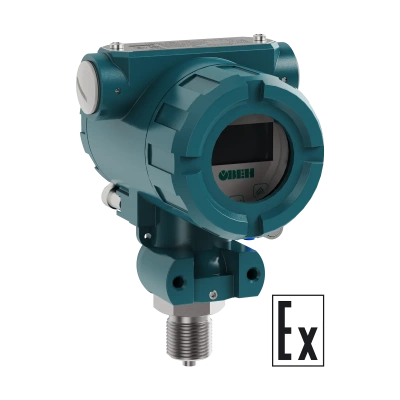

ПД100И модели 1х5-2-Exd датчик давления с ЖК-индикацией и перенастройкой в исполнении EXD
Важно! Преобразователи давления ПД100И модели 1х5-2 в исполнении Exd поставляются без кабельного ввода. На посадочное место кабельного ввода установлена заглушка.
Взрывозащищенные кабельные вводы и взрывозащищенные заглушки приобретаются отдельно.
Датчик ПД100И представляет собой преобразователь давления с сенсором типа КНК (кремний на кремнии) с мембраной из нержавеющей стали, с выходным сигналом 4…20 мА. Датчик имеет «полевой» корпус и матричный ЖК-индикатор. Датчик производится в соответствии с требованиями ГОСТ Р МЭК 60079 к взрывозащищённому электрооборудованию группы II.
Преобразователи давления ПД100И предназначены для применения в составе систем автоматического регулирования и управления в энергетике, на объектах нефтегазового хозяйства, производствах, находящихся в сложных климатических и иных условиях, требующих применения оборудования в «полевом» корпусе: газотранспортных и газораспределительных системах, нефтепромыслах, объектах транспортировки нефти, НПЗ и производствах с агрессивными средами.
Среда измерения
Газы, пар, вода, слабоагрессивные жидкости, нейтральные к нержавеющей стали AISI 316L (AISI 304S).
Отличительные особенности
- Удобство настройки и эксплуатации – графическая поворотная матричная ЖК-индикация с регулируемой подсветкой и линейной шкалой.
- Перенастройка параметров датчика – перенастройка диапазона измерений до 1:5, корректировка точки 4 мА («нуля»), выбор размерности измеряемой величины.
- Стабильное значение "ноля" преобразователя.
- Датчик внесен в Государственный реестр средств измерения.
- Бесплатная заводская первичная поверка.
Основные характеристики
- Верхний предел измерений: от 0,0125 до 4 МПа.
- Тип измеряемого давления: избыточное (ДИ), абсолютное (ДА), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ).
- Диапазон температур измеряемой среды: -40…+125 °С.
- Класс точности: 0,25 %; 0,5 %.
- Межповерочный интервал – 5 лет / 4 года.
- Взрывозащита – «Взрывонепроницаемая оболочка» 1Ex dII CT6 Gb.
| Наименование | Значение |
| Выходной сигнал | 4...20 мА, 2-проводная схема «токовая петля» |
| Основная приведенная погрешность | 0,25 или 0,5 % ВПИ |
| Напряжение питания | 14…36 В постоянного тока (номинальное 24 В) |
| Верхний предел измерения | ДИ: от 0,016 МПа до 4 МПа ДВ: от 0,016 МПа до -0,1 МПа ДИВ: от 0,0125 МПа до 2,4 МПа ДА: от 0,1 МПа до 2,5 МПа |
| Глубина перенастройки диапазона | До 1:5 |
| Сопротивление нагрузки | 0…1,0 кОм (в зависимости от напряжения питания) |
| Потребляемая мощность, не более | 0,9 Вт |
| Ток аварии | 21,5 мА |
| Устойчивость к механическим воздействиям | группа исполнения V2 по ГОСТ Р 52931 |
| Степень защиты корпуса | IP65 |
| Материал мембраны | Сталь EN 1.4435 |
| Помехоустойчивость | класс B по ГОСТ 30804.6.2-2013 |
| Диапазон рабочих температур измеряемой среды | -40…+125 °С |
| Диапазон рабочих температур окружающего воздуха | -40…+80 °С |
| Атмосферное давление рабочее | 84,0...106,7 кПа |
| Среднее время наработки на отказ | не менее 50 000 ч |
| Средний срок службы | 12 лет |
| Межповерочный интервал | 5 лет / 4 года |
| Методика поверки | КУВФ.406230.100 МП1 |
| Масса преобразователей | 1,0 кг |
| Штуцер для подключения давления | M20×1,5; G 1/2; G 1/4; M24×1,5 «торцевая мембрана». |
| Тип электрического соединителя | Винтовой клеммник. Кабельный ввод М20×1,5 не входит в комплект поставки. |
| Перегрузочная способность | не менее 200 % от ВПИ |
| Предельное давление перегрузки | не менее 400 % от ВПИ |
| Модификация | Тип давления | ВПИ, МПа | Класс точности | Присоединение к процессу | Цена |
| ПД100И-ДА0,1-115-0,25-2-ЕХD | Абсолютное | 0.1 | 0.25 | Штуцер с резьбой M20x1,5 | 29 280,00 ₽ |
| ПД100И-ДА0,25-115-0,25-2-ЕХD | Абсолютное | 0.25 | 0.25 | Штуцер с резьбой M20x1,5 | 29 280,00 ₽ |
| ПД100И-ДА0,25-175-0,5-2-ЕХD | Абсолютное | 0.25 | 0.5 | Штуцер с резьбой G1/2 | 27 450,00 ₽ |
| ПД100И-ДА0,25-185-0,25-2-ЕХD | Абсолютное | 0.25 | 0.25 | Штуцер с резьбой G1/4 | 29 280,00 ₽ |
| ПД100И-ДА0,6-115-0,25-2-ЕХD | Абсолютное | 0.6 | 0.25 | Штуцер с резьбой M20x1,5 | 29 280,00 ₽ |
| ПД100И-ДА0,6-175-0,5-2-ЕХD | Абсолютное | 0.6 | 0.5 | Штуцер с резьбой G1/2 | 27 450,00 ₽ |
| ПД100И-ДА0,6-185-0,25-2-ЕХD | Абсолютное | 0.6 | 0.25 | Штуцер с резьбой G1/4 | 29 280,00 ₽ |
| ПД100И-ДА1,0-115-0,25-2-ЕХD | Абсолютное | 1 | 0.25 | Штуцер с резьбой M20x1,5 | 29 280,00 ₽ |
| ПД100И-ДА1,0-115-0,5-2-ЕХD | Абсолютное | 1 | 0.5 | Штуцер с резьбой M20x1,5 | 27 450,00 ₽ |
| ПД100И-ДА1,0-175-0,5-2-ЕХD | Абсолютное | 1 | 0.5 | Штуцер с резьбой G1/2 | 27 450,00 ₽ |
| ПД100И-ДА1,0-185-0,25-2-ЕХD | Абсолютное | 1 | 0.25 | Штуцер с резьбой G1/4 | 29 280,00 ₽ |
| ПД100И-ДА2,5-115-0,25-2-ЕХD | Абсолютное | 2.5 | 0.25 | Штуцер с резьбой M20x1,5 | 29 280,00 ₽ |
| ПД100И-ДА2,5-175-0,25-2-ЕХD | Абсолютное | 2.5 | 0.25 | Штуцер с резьбой G1/2 | 29 280,00 ₽ |
| ПД100И-ДВ0,1-115-0,25-2-ЕХD | Вакуумметрическое | 0.1 | 0.25 | Штуцер с резьбой M20x1,5 | 29 280,00 ₽ |
| ПД100И-ДВ0,1-115-0,5-2-ЕХD | Вакуумметрическое | 0.1 | 0.5 | Штуцер с резьбой M20x1,5 | 27 450,00 ₽ |
| ПД100И-ДВ0,1-175-0,25-2-ЕХD | Вакуумметрическое | 0.1 | 0.25 | Штуцер с резьбой G1/2 | 29 280,00 ₽ |
| ПД100И-ДВ0,1-175-0,5-2-ЕХD | Вакуумметрическое | 0.1 | 0.5 | Штуцер с резьбой G1/2 | 27 450,00 ₽ |
| ПД100И-ДИ0,1-115-0,25-2-ЕХD | Избыточное | 0.1 | 0.25 | Штуцер с резьбой M20x1,5 | 29 280,00 ₽ |
| ПД100И-ДИ0,1-115-0,5-2-ЕХD | Избыточное | 0.1 | 0.5 | Штуцер с резьбой M20x1,5 | 27 450,00 ₽ |
| ПД100И-ДИ0,1-175-0,5-2-ЕХD | Избыточное | 0.1 | 0.5 | Штуцер с резьбой G1/2 | 27 450,00 ₽ |
| ПД100И-ДИ0,1-185-0,5-2-ЕХD | Избыточное | 0.1 | 0.5 | Штуцер с резьбой G1/4 | 27 450,00 ₽ |
| ПД100И-ДИ0,25-115-0,25-2-ЕХD | Избыточное | 0.25 | 0.25 | Штуцер с резьбой M20x1,5 | 29 280,00 ₽ |
| ПД100И-ДИ0,25-115-0,5-2-ЕХD | Избыточное | 0.25 | 0.5 | Штуцер с резьбой M20x1,5 | 27 450,00 ₽ |
| ПД100И-ДИ0,25-145-0,25-2-ЕХD | Избыточное | 0.25 | 0.25 | Штуцер с резьбой M24х1,5, Торцевая мембрана | 29 280,00 ₽ |
| ПД100И-ДИ0,25-175-0,25-2-ЕХD | Избыточное | 0.25 | 0.25 | Штуцер с резьбой G1/2 | 29 280,00 ₽ |
| ПД100И-ДИ0,25-175-0,5-2-ЕХD | Избыточное | 0.25 | 0.5 | Штуцер с резьбой G1/2 | 27 450,00 ₽ |
| ПД100И-ДИ0,25-185-0,5-2-ЕХD | Избыточное | 0.25 | 0.5 | Штуцер с резьбой G1/4 | 27 450,00 ₽ |
| ПД100И-ДИ0,6-115-0,25-2-ЕХD | Избыточное | 0.6 | 0.25 | Штуцер с резьбой M20x1,5 | 29 280,00 ₽ |
| ПД100И-ДИ0,6-115-0,5-2-ЕХD | Избыточное | 0.6 | 0.5 | Штуцер с резьбой M20x1,5 | 27 450,00 ₽ |
| ПД100И-ДИ0,6-175-0,5-2-ЕХD | Избыточное | 0.6 | 0.5 | Штуцер с резьбой G1/2 | 27 450,00 ₽ |
| ПД100И-ДИ0,6-185-0,25-2-ЕХD | Избыточное | 0.6 | 0.25 | Штуцер с резьбой G1/4 | 29 280,00 ₽ |
| ПД100И-ДИ1,0-115-0,25-2-ЕХD | Избыточное | 1 | 0.25 | Штуцер с резьбой M20x1,5 | 29 280,00 ₽ |
| ПД100И-ДИ1,0-115-0,5-2-ЕХD | Избыточное | 1 | 0.5 | Штуцер с резьбой M20x1,5 | 27 450,00 ₽ |
| ПД100И-ДИ1,0-175-0,25-2-ЕХD | Избыточное | 1 | 0.25 | Штуцер с резьбой G1/2 | 29 280,00 ₽ |
| ПД100И-ДИ1,0-175-0,5-2-ЕХD | Избыточное | 1 | 0.5 | Штуцер с резьбой G1/2 | 27 450,00 ₽ |
| ПД100И-ДИ1,0-185-0,25-2-ЕХD | Избыточное | 1 | 0.25 | Штуцер с резьбой G1/4 | 29 280,00 ₽ |
| ПД100И-ДИ2,5-115-0,25-2-ЕХD | Избыточное | 2.5 | 0.25 | Штуцер с резьбой M20x1,5 | 29 280,00 ₽ |
| ПД100И-ДИ2,5-115-0,5-2-ЕХD | Избыточное | 2.5 | 0.5 | Штуцер с резьбой M20x1,5 | 27 450,00 ₽ |
| ПД100И-ДИ4,0-115-0,25-2-ЕХD | Избыточное | 4 | 0.25 | Штуцер с резьбой M20x1,5 | 29 280,00 ₽ |
| ПД100И-ДИ4,0-115-0,5-2-ЕХD | Избыточное | 4 | 0.5 | Штуцер с резьбой M20x1,5 | 27 450,00 ₽ |
| ПД100И-ДИ4,0-145-0,5-2-ЕХD | Избыточное | 4 | 0.5 | Штуцер с резьбой M24х1,5, Торцевая мембрана | по заказу |
| ПД100И-ДИ4,0-175-0,25-2-ЕХD | Избыточное | 4 | 0.25 | Штуцер с резьбой G1/2 | 29 280,00 ₽ |
| ПД100И-ДИ4,0-175-0,5-2-ЕХD | Избыточное | 4 | 0.5 | Штуцер с резьбой G1/2 | 27 450,00 ₽ |
| ПД100И-ДИВ0,03-115-0,5-2-ЕХD | Избыточно-вакуумметрическое | 0.03 | 0.5 | Штуцер с резьбой M20x1,5 | 27 450,00 ₽ |
| ПД100И-ДИВ0,03-175-0,25-2-ЕХD | Избыточно-вакуумметрическое | 0.03 | 0.25 | Штуцер с резьбой G1/2 | 29 280,00 ₽ |
| ПД100И-ДИВ0,03-175-0,5-2-ЕХD | Избыточно-вакуумметрическое | 0.03 | 0.5 | Штуцер с резьбой G1/2 | 27 450,00 ₽ |
| ПД100И-ДИВ0,1-115-0,25-2-ЕХD | Избыточно-вакуумметрическое | 0.1 | 0.25 | Штуцер с резьбой M20x1,5 | 29 280,00 ₽ |
| ПД100И-ДИВ0,1-115-0,5-2-ЕХD | Избыточно-вакуумметрическое | 0.1 | 0.5 | Штуцер с резьбой M20x1,5 | 27 450,00 ₽ |
| ПД100И-ДИВ0,3-115-0,5-2-ЕХD | Избыточно-вакуумметрическое | 0.3 | 0.5 | Штуцер с резьбой M20x1,5 | 27 450,00 ₽ |
| ПД100И-ДИВ0,3-175-0,5-2-ЕХD | Избыточно-вакуумметрическое | 0.3 | 0.5 | Штуцер с резьбой G1/2 | 27 450,00 ₽ |
| ПД100И-ДИВ0,5-115-0,25-2-ЕХD | Избыточно-вакуумметрическое | 0.5 | 0.25 | Штуцер с резьбой M20x1,5 | 29 280,00 ₽ |
| ПД100И-ДИВ0,5-115-0,5-2-ЕХD | Избыточно-вакуумметрическое | 0.5 | 0.5 | Штуцер с резьбой M20x1,5 | 27 450,00 ₽ |
| ПД100И-ДИВ0,9-115-0,25-2-ЕХD | Избыточно-вакуумметрическое | 0.9 | 0.25 | Штуцер с резьбой M20x1,5 | 29 280,00 ₽ |
| ПД100И-ДИВ0,9-115-0,5-2-ЕХD | Избыточно-вакуумметрическое | 0.9 | 0.5 | Штуцер с резьбой M20x1,5 | 27 450,00 ₽ |
| ПД100И-ДИВ0,9-145-0,5-2-ЕХD | Избыточно-вакуумметрическое | 0.9 | 0.5 | Штуцер с резьбой M24х1,5, Торцевая мембрана | 27 450,00 ₽ |
| ПД100И-ДИВ0,9-175-0,25-2-ЕХD | Избыточно-вакуумметрическое | 0.9 | 0.25 | Штуцер с резьбой G1/2 | 29 280,00 ₽ |
| ПД100И-ДИВ2,4-115-0,25-2-ЕХD | Избыточно-вакуумметрическое | 2.4 | 0.25 | Штуцер с резьбой M20x1,5 | 29 280,00 ₽ |
| ПД100И-ДИВ2,4-115-0,5-2-ЕХD | Избыточно-вакуумметрическое | 2.4 | 0.5 | Штуцер с резьбой M20x1,5 | 27 450,00 ₽ |
| ПД100И-ДИВ2,4-175-0,5-2-ЕХD | Избыточно-вакуумметрическое | 2.4 | 0.5 | Штуцер с резьбой G1/2 | 27 450,00 ₽ |
| ПД100И-ДИВ2,4-185-0,5-2-ЕХD | Избыточно-вакуумметрическое | 2.4 | 0.5 | Штуцер с резьбой G1/4 | 27 450,00 ₽ |
Оплачивайте покупки удобным способом. В интернет-магазине доступно 3 варианта оплаты:
- Наличные при самовывозе или доставке курьером. Специалист свяжется с вами в день доставки, чтобы уточнить время и заранее подготовить сдачу с любой купюры. Вы подписываете товаросопроводительные документы, вносите денежные средства, получаете товар и чек.
- Безналичный расчет при самовывозе или оформлении в интернет-магазине: карты МИР, Visa и MasterCard. Чтобы оплатить покупку, система перенаправит вас на сервер системы ASSIST. Здесь нужно ввести номер карты, срок действия и имя держателя.
- ЮMoney при онлайн-заказе. Для совершения покупки система перенаправит вас на страницу платежного сервиса. Здесь необходимо заполнить форму по инструкции.
Экономьте время на получении заказа. В интернет-магазине доступно 4 варианта доставки:
- Курьерская доставка работает с 9.00 до 19.00. Когда товар поступит на склад, курьерская служба свяжется для уточнения деталей. Специалист предложит выбрать удобное время доставки и уточнит адрес. Осмотрите упаковку на целостность и соответствие указанной комплектации.
- Самовывоз из магазина. Список торговых точек для выбора появится в корзине. Когда заказ поступит на склад, вам придет уведомление. Для получения заказа обратитесь к сотруднику в кассовой зоне и назовите номер.
- Постамат. Когда заказ поступит на точку, на ваш телефон или e-mail придет уникальный код. Заказ нужно оплатить в терминале постамата. Срок хранения — 3 дня.
- Почтовая доставка через почту России. Когда заказ придет в отделение, на ваш адрес придет извещение о посылке. Перед оплатой вы можете оценить состояние коробки: вес, целостность. Вскрывать коробку самостоятельно вы можете только после оплаты заказа. Один заказ может содержать не больше 10 позиций и его стоимость не должна превышать 100 000 р.

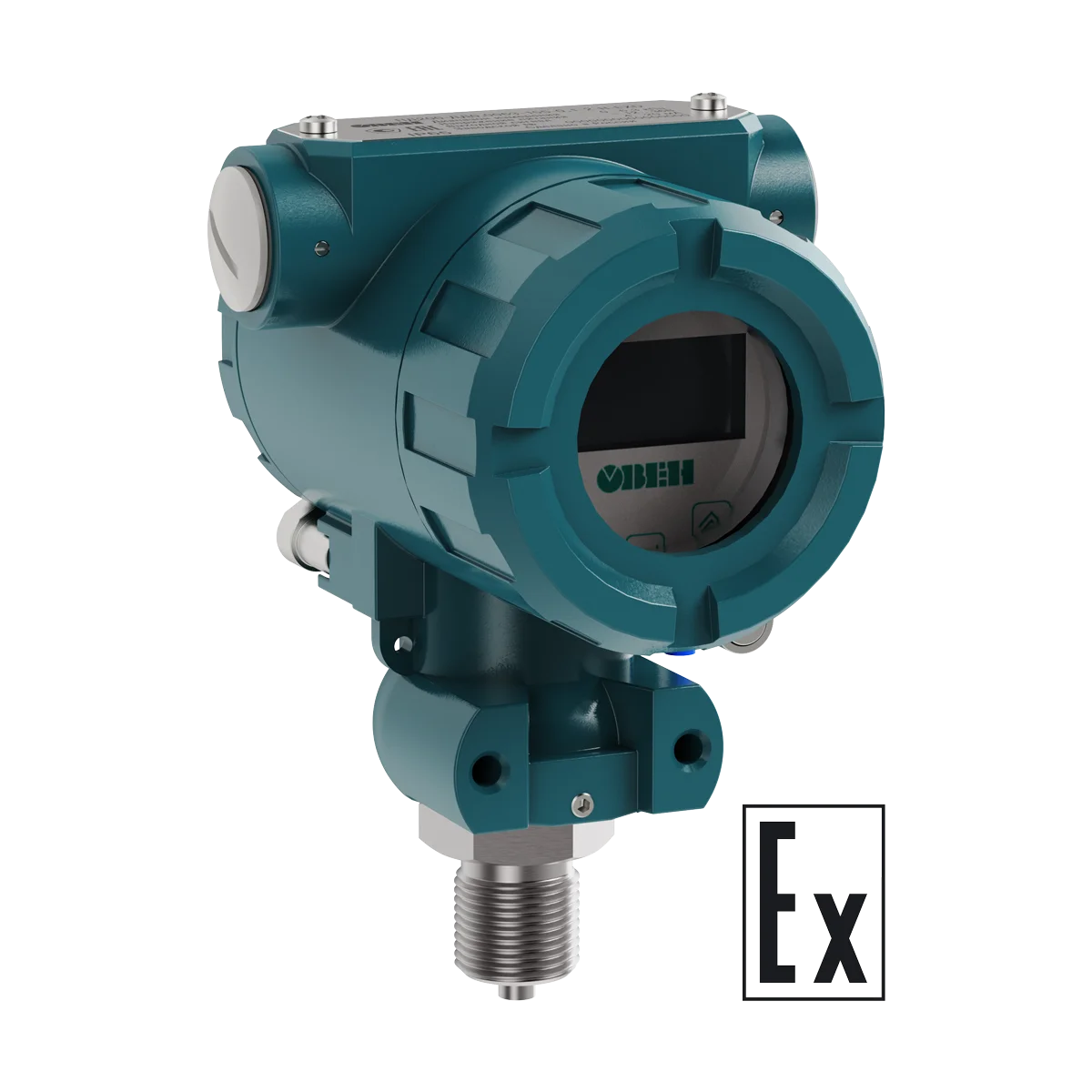

Фотогалерея
