ПД100 модель 1х5-ЕХ взрывозащищенный датчик преобразователь давления 0,01-100,0 МПа повышенной надёжности в полевом корпусе для сложных условий и взрывоопасных зон нефтегаза и энергетики

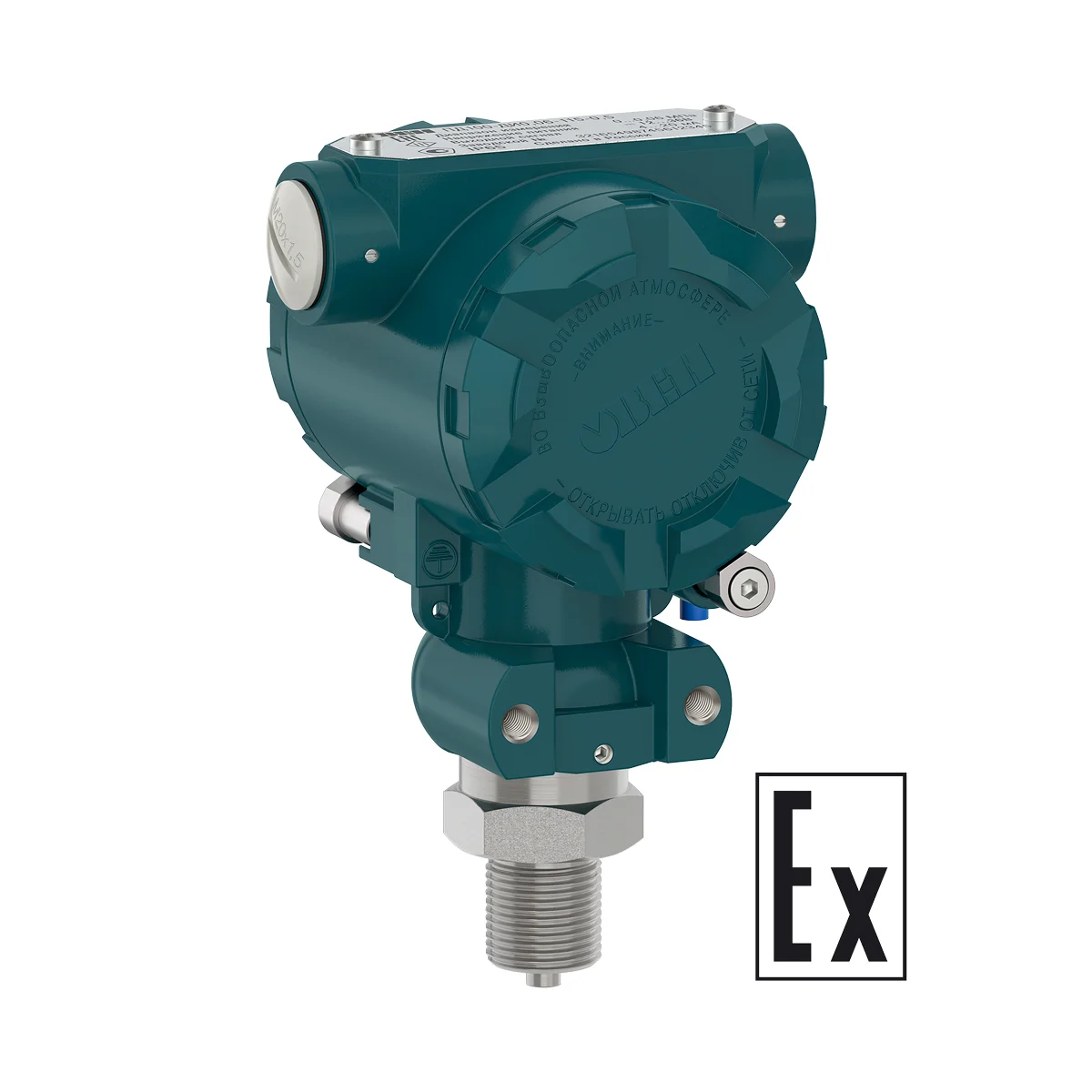

Датчик ПД100-1х5 в полевом корпусе представляет собой преобразователь измерительный с современным сенсором структуры КНК с мембраной из нержавеющей стали, вваренным в штуцер лазерной сваркой, микропроцессорным нормировщиком, выходным сигналом 4…20 мА и бесплатной первичной поверкой. Датчик имеет сертификат взрывозащиты «Взрывонепроницаемая оболочка» 1 Ex db IIC Т6…T4 Gb X и «Защита от воспламенения пыли оболочками» Ex tb IIIC T78 °C…T103 °C Db X по ТР ТС 012/2011.

Преобразователь давления ПД100 предназначен для систем автоматического регулирования и управления в промышленности на основных и вторичных производствах, расположенных в сложных климатических и иных условиях, требующих применения оборудования в полевом корпусе: газотранспортных и газораспределительных системах, нефтепромыслах, объектах транспортировки нефти, НПЗ, объектах энергетики. Вварка сенсора в штуцер лазером без уплотнения позволяет использовать датчик в химически агрессивных средах и на низких температурах.

Среда измерения

Нефтепродукты, газы (в том числе горючие пропан-бутан, метан), пар, вода, топлива, агрессивные жидкости, нейтральные к нержавеющим сталям AISI 316L и AISI 304S.

Отличительные особенности

• Стойкость к агрессивным средам – сенсор вварен в штуцер лазерной сваркой.
• Стойкость к влаге IP65 – плата нормирующего преобразователя покрыта герметиком, компенсационное отверстие в корпусе закрыто мембраной из материала гортекс.
• Высокая точность и стабильность измерений – проводится автофретирование и уникальный полином нормирования сигнала своей разработки.
• Устойчивость к гидроударам - используются высокостабильные сенсоры лучших азиатских производителей с мембраной из нержавеющей стали.
• Датчик внесён в Государственный реестр Средств Измерения, регистрационный номер 47586-11.
• Бесплатная заводская первичная поверка с занесением результатов на сайт ФГИС АРШИН.

Основные характеристики

• Верхний предел измерений – от 0,01 до 100 МПа.
• Тип измеряемого давления – избыточное (ДИ), абсолютное (ДА), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ).
• Диапазон температур измеряемой среды: –40…+100 °С.
• Класс точности – 0,25 %; 0,5 %; 1,5 %.
• Межповерочный интервал – 5 лет / 4 года.
• Взрывозащита – «Взрывонепроницаемая оболочка» 1Ex db IIC T6…Т4 Gb и «Защита от воспламенения пыли оболочками» Ex tb IIIC T78.
