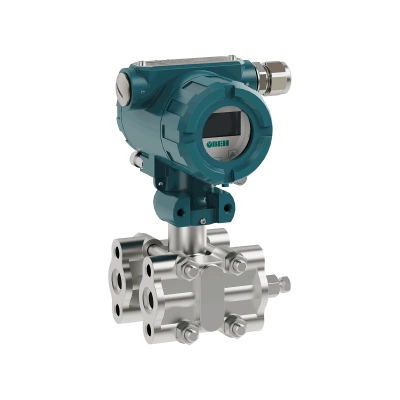

ПД100И-155-2 датчик перепада давления с ЖК-индикацией
Оптимальное решение для измерения перепада давления в энергетике и промышленности
Датчик ОВЕН ПД100И-155-2 – это преобразователь перепада давления с тензорезистивным сенсором и выходным сигналом 4…20 мА. Предназначен для точного измерения разности давлений газов, пара, воды и неагрессивных растворов. Модель оснащена удобным графическим поворотным ЖК-дисплеем, помещенным в прочный алюминиевый корпус, устойчивый к внешним механическим воздействиям.
ПД100И-155-2 широко применяется на тепловых электростанциях, в газоснабжении, водоочистке и на малых и средних НПЗ. Идеально подходит для систем контроля промышленных вентиляторов, фильтров, насосов, а также для контроля давления в паровых котлах.
Преимущества
Прочный корпус и защита от внешних воздействий
Полевой алюминиевый корпус и дисплей с регулируемой подсветкой обеспечивают надежность считывания показаний в сложных условиях эксплуатации.
Удобная настройка и визуализация данных
Поворотный ЖК-дисплей с графической шкалой делает работу с устройством наглядной и удобной.
Гибкость в эксплуатации
Перенастройка диапазона измерений (до 1:5), настройка точки «нуля» и выбор единиц измерения без дополнительных приборов.
Стабильность показателей
Стабильное значение «нуля», высокая точность (до 0,25 %) и длительный межповерочный интервал (до 5 лет).
Подтвержденное качество
Внесен в Государственный реестр СИ, проходит бесплатную первичную поверку на заводе.
Технические характеристики ПД100И-155-2 датчик перепада давления с ЖК-индикацией:| Выходной сигнал | 4...20 мА, 2-проводная схема «токовая петля» |
| Основная приведенная погрешность | 0,25 или 0,5 % от ВПИ |
| Напряжение питания | 12…36 В постоянного тока, номинальное =24 В |
| Верхний предел измерения | от 0,004 МПа до 6,3 МПа |
| Предельно допускаемое рабочее избыточное давление, МПа | 16 МПа (для датчиков с ВПИ до 40 кПа) |
| Односторонняя перегрузка со стороны плюсовой камеры | 16 МПа (для всех пределов измерения) |
| Глубина перенастройки диапазона | До 1:5 |
| Сопротивление нагрузки | 0…1,0 кОм, в зависимости от напряжения питания |
| Потребляемая мощность, не более | 0,9 Вт |
| Ток аварии | 21,5 мА |
| Устойчивость к механическим воздействиям | группа исполнения V2 по ГОСТ Р 52931 |
| Время отклика (быстродействие) | не более 100 мс |
| Степень защиты корпуса | IP65 |
| Помехоустойчивость | класс B по ГОСТ 30804.6.2-2013 |
| Диапазон рабочих температур измеряемой среды | -40…+125 °С |
| Диапазон рабочих температур окружающего воздуха | -40…+80 °С |
| Атмосферное давление рабочее | 84,0...106,7 кПа |
| Среднее время наработки на отказ | не менее 50 000 ч |
| Средний срок службы | 12 лет |
| Межповерочный интервал | 5 лет / 4 года |
| Методика поверки | КУВФ.406230.100 МП1 |
| Масса преобразователей | 1,0 кг |
| Присоединение к процессу | Фланец c межосевым расстоянием – 54 мм и внутренней резьбой ¼ NPT. |
| Тип электрического соединителя | Винтовой клеммник и кабельный ввод М20×1,5 в полевой корпус |
| МОДИФИКАЦИЯ | ОПИСАНИЕ | ЦЕНА |
| ПД100И-ДД6,3-155-0,25-2 | Преобразователь дифференциального давления на диапазон 6,3 МПа с основной погрешностью 0,25% ВПИ с индикацией в стандартном исполнении | 33 550,00 ₽ |
| ПД100И-ДД4,0-155-0,25-2 | Преобразователь дифференциального давления на диапазон 4 МПа с основной погрешностью 0,25% ВПИ с индикацией в стандартном исполнении | 33 550,00 ₽ |
| ПД100И-ДД1,0-155-0,5-2 | Преобразователь повышенного качества дифференциального давления на диапазон 0…1,0 МПа с мембраной из нержавеющей стали фланцевым присоединением в полевом корпусе выходным сигналом 4-20 мА основной погрешностью 0,5% ВПИ исполнение стандартное с ЖКИ индикацией и перенастройкой | 30 500,00 ₽ |
| ПД100И-ДД1,6-155-0,25-2 | Преобразователь дифференциального давления на диапазон 1,6 МПа с основной погрешностью 0,25% ВПИ с индикацией в стандартном исполнении | 33 550,00 ₽ |
| ПД100И-ДД1,6-155-0,5-2 | Преобразователь дифференциального давления на диапазон 1,6 МПа с основной погрешностью 0,5% ВПИ с индикацией в стандартном исполнении | 30 500,00 ₽ |
| ПД100И-ДД0,63-155-0,25-2 | Преобразователь дифференциального давления на диапазон 0,63 МПа с основной погрешностью 0,25% ВПИ с индикацией в стандартном исполнении | 33 550,00 ₽ |
| ПД100И-ДД0,63-155-0,5-2 | Преобразователь дифференциального давления на диапазон 0,63 МПа с основной погрешностью 0,5% ВПИ с индикацией в стандартном исполнении | 30 500,00 ₽ |
| ПД100И-ДД0,6-155-0,5-2 | Преобразователь дифференциального давления на диапазон 0,6 МПа с основной погрешностью 0,5% ВПИ с индикацией в стандартном исполнении | 30 500,00 ₽ |
| ПД100И-ДД6,0-155-0,25-2 | Преобразователь дифференциального давления на диапазон 6 МПа с основной погрешностью 0,25% ВПИ с индикацией в стандартном исполнении | 33 550,00 ₽ |
| ПД100И-ДД4,0-155-0,5-2 | Преобразователь дифференциального давления на диапазон 4 МПа с основной погрешностью 0,5% ВПИ с индикацией в стандартном исполнении | 30 500,00 ₽ |
| ПД100И-ДД2,5-155-0,5-2 | Преобразователь повышенного качества дифференциального давления на диапазон 0…2,5 МПа с мембраной из нержавеющей стали фланцевым присоединением в полевом корпусе выходным сигналом 4-20 мА основной погрешностью 0,5% ВПИ исполнение стандартное с ЖКИ индикацией и перенастройкой | 30 500,00 ₽ |
| ПД100И-ДД1,0-155-0,25-2 | Преобразователь дифференциального давления на диапазон 1 МПа с основной погрешностью 0,25% ВПИ с индикацией в стандартном исполнении | 33 550,00 ₽ |
| ПД100И-ДД2,5-155-0,25-2 | Преобразователь дифференциального давления на диапазон 2,5 МПа с основной погрешностью 0,25% ВПИ с индикацией в стандартном исполнении | 33 550,00 ₽ |
| ПД100И-ДД0,1-155-0,25-2 | Преобразователь дифференциального давления на диапазон 0,1 МПа с основной погрешностью 0,25% ВПИ с индикацией в стандартном исполнении | 33 550,00 ₽ |
| ПД100И-ДД0,1-155-0,5-2 | Преобразователь повышенного качества дифференциального давления на диапазон 0…100 кПа с мембраной из нержавеющей стали фланцевым присоединением в полевом корпусе выходным сигналом 4-20 мА основной погрешностью 0,5% ВПИ исполнение стандартное с ЖКИ индикацией и перенастройкой | 30 500,00 ₽ |
| ПД100И-ДД0,04-155-0,25-2 | Преобразователь дифференциального давления на диапазон 0,04 МПа с основной погрешностью 0,25% ВПИ с индикацией в стандартном исполнении | 33 550,00 ₽ |
| ПД100И-ДД6,3-155-0,5-2 | Преобразователь дифференциального давления на диапазон 6,3 МПа с основной погрешностью 0,5% ВПИ с индикацией в стандартном исполнении | 30 500,00 ₽ |
| ПД100И-ДД0,01-155-0,25-2 | Преобразователь дифференциального давления на диапазон 0,01 МПа с основной погрешностью 0,25% ВПИ с индикацией в стандартном исполнении | 33 550,00 ₽ |
| ПД100И-ДД0,004-155-0,25-2 | Преобразователь дифференциального давления на диапазон 0,004 МПа с основной погрешностью 0,25% ВПИ с индикацией в стандартном исполнении | 33 550,00 ₽ |
| ПД100И-ДД0,0063-155-0,5-2 | Преобразователь дифференциального давления на диапазон 0,0063 МПа с основной погрешностью 0,5% ВПИ с индикацией в стандартном исполнении | 30 500,00 ₽ |
| ПД100И-ДД6,0-155-0,5-2 | Преобразователь повышенного качества дифференциального давления на диапазон 0…6,0 МПа с мембраной из нержавеющей стали фланцевым присоединением в полевом корпусе выходным сигналом 4-20 мА основной погрешностью 0,5% ВПИ исполнение стандартное с ЖКИ индикацией и перенастройкой | 30 500,00 ₽ |
| ПД100И-ДД0,4-155-0,5-2 | Преобразователь повышенного качества дифференциального давления на диапазон 0…400 кПа с мембраной из нержавеющей стали фланцевым присоединением в полевом корпусе выходным сигналом 4-20 мА основной погрешностью 0,5% ВПИ исполнение стандартное с ЖКИ индикацией и перенастройкой | 30 500,00 ₽ |
| ПД100И-ДД0,004-155-0,5-2 | Преобразователь дифференциального давления на диапазон 0,004 МПа с основной погрешностью 0,5% ВПИ с индикацией в стандартном исполнении | 30 500,00 ₽ |
| ПД100И-ДД0,04-155-0,5-2 | Преобразователь повышенного качества дифференциального давления на диапазон 0…40,0 кПа с мембраной из нержавеющей стали фланцевым присоединением в полевом корпусе выходным сигналом 4-20 мА основной погрешностью 0,5% ВПИ исполнение стандартное с ЖКИ индикацией и перенастройкой | 30 500,00 ₽ |
| ПД100И-ДД0,0063-155-0,25-2 | Преобразователь дифференциального давления на диапазон 0,0063 МПа с основной погрешностью 0,25% ВПИ с индикацией в стандартном исполнении | 33 550,00 ₽ |
| ПД100И-ДД0,025-155-0,25-2 | Преобразователь дифференциального давления на диапазон 0,025 МПа с основной погрешностью 0,25% ВПИ с индикацией в стандартном исполнении | 33 550,00 ₽ |
| ПД100И-ДД0,4-155-0,25-2 | Преобразователь дифференциального давления на диапазон 0,4 МПа с основной погрешностью 0,25% ВПИ с индикацией в стандартном исполнении | 33 550,00 ₽ |
| ПД100И-ДД0,01-155-0,5-2 | Преобразователь дифференциального давления на диапазон 0,01 МПа с основной погрешностью 0,5% ВПИ с индикацией в стандартном исполнении | 30 500,00 ₽ |
| ПД100И-ДД0,16-155-0,25-2 | Преобразователь дифференциального давления на диапазон 0,16 МПа с основной погрешностью 0,25% ВПИ с индикацией в стандартном исполнении | 33 550,00 ₽ |
| ПД100И-ДД0,063-155-0,5-2 | Преобразователь дифференциального давления на диапазон 0,063 МПа с основной погрешностью 0,5% ВПИ с индикацией в стандартном исполнении | 30 500,00 ₽ |
| ПД100И-ДД0,016-155-0,25-2 | Преобразователь дифференциального давления на диапазон 0,016 МПа с основной погрешностью 0,25% ВПИ с индикацией в стандартном исполнении | 33 550,00 ₽ |
| ПД100И-ДД0,06-155-0,5-2 | Преобразователь дифференциального давления на диапазон 0,06 МПа с основной погрешностью 0,5% ВПИ с индикацией в стандартном исполнении | 30 500,00 ₽ |
| ПД100И-ДД0,016-155-0,5-2 | Преобразователь повышенного качества дифференциального давления на диапазон 0…16,0 кПа с мембраной из нержавеющей стали фланцевым присоединением в полевом корпусе выходным сигналом 4-20 мА основной погрешностью 0,5% ВПИ исполнение стандартное с ЖКИ индикацией и перенастройкой | 30 500,00 ₽ |
| ПД100И-ДД0,16-155-0,5-2 | Преобразователь дифференциального давления на диапазон 0,16 МПа с основной погрешностью 0,5% ВПИ с индикацией в стандартном исполнении | 30 500,00 ₽ |
| ПД100И-ДД0,025-155-0,5-2 | Преобразователь дифференциального давления на диапазон 0,025 МПа с основной погрешностью 0,5% ВПИ с индикацией в стандартном исполнении | 30 500,00 ₽ |
| ПД100И-ДД0,25-155-0,25-2 | Преобразователь дифференциального давления на диапазон 0,25 МПа с основной погрешностью 0,25% ВПИ с индикацией в стандартном исполнении | 33 550,00 ₽ |
| ПД100И-ДД0,006-155-0,25-2 | Преобразователь дифференциального давления на диапазон 0,006 МПа с основной погрешностью 0,25% ВПИ с индикацией в стандартном исполнении | 33 550,00 ₽ |
| ПД100И-ДД0,6-155-0,25-2 | Преобразователь дифференциального давления на диапазон 0,6 МПа с основной погрешностью 0,25% ВПИ с индикацией в стандартном исполнении | 33 550,00 ₽ |
| ПД100И-ДД0,25-155-0,5-2 | Преобразователь повышенного качества дифференциального давления на диапазон 0…250 кПа с мембраной из нержавеющей стали фланцевым присоединением в полевом корпусе выходным сигналом 4-20 мА основной погрешностью 0,5% ВПИ исполнение стандартное с ЖКИ индикацией и перенастройкой | 30 500,00 ₽ |
| ПД100И-ДД0,063-155-0,25-2 | Преобразователь дифференциального давления на диапазон 0,063 МПа с основной погрешностью 0,25% ВПИ с индикацией в стандартном исполнении | 33 550,00 ₽ |
| ПД100И-ДД0,006-155-0,5-2 | Преобразователь повышенного качества дифференциального давления на диапазон 0…6,0 кПа с мембраной из нержавеющей стали фланцевым присоединением в полевом корпусе выходным сигналом 4-20 мА основной погрешностью 0,5% ВПИ исполнение стандартное с ЖКИ индикацией и перенастройкой | 30 500,00 ₽ |
| ПД100И-ДД0,06-155-0,25-2 | Преобразователь дифференциального давления на диапазон 0,06 МПа с основной погрешностью 0,25% ВПИ с индикацией в стандартном исполнении | 33 550,00 ₽ |
Оплачивайте покупки удобным способом. В интернет-магазине доступно 3 варианта оплаты:
- Наличные при самовывозе или доставке курьером. Специалист свяжется с вами в день доставки, чтобы уточнить время и заранее подготовить сдачу с любой купюры. Вы подписываете товаросопроводительные документы, вносите денежные средства, получаете товар и чек.
- Безналичный расчет при самовывозе или оформлении в интернет-магазине: карты МИР, Visa и MasterCard. Чтобы оплатить покупку, система перенаправит вас на сервер системы ASSIST. Здесь нужно ввести номер карты, срок действия и имя держателя.
- ЮMoney при онлайн-заказе. Для совершения покупки система перенаправит вас на страницу платежного сервиса. Здесь необходимо заполнить форму по инструкции.
Экономьте время на получении заказа. В интернет-магазине доступно 4 варианта доставки:
- Курьерская доставка работает с 9.00 до 19.00. Когда товар поступит на склад, курьерская служба свяжется для уточнения деталей. Специалист предложит выбрать удобное время доставки и уточнит адрес. Осмотрите упаковку на целостность и соответствие указанной комплектации.
- Самовывоз из магазина. Список торговых точек для выбора появится в корзине. Когда заказ поступит на склад, вам придет уведомление. Для получения заказа обратитесь к сотруднику в кассовой зоне и назовите номер.
- Постамат. Когда заказ поступит на точку, на ваш телефон или e-mail придет уникальный код. Заказ нужно оплатить в терминале постамата. Срок хранения — 3 дня.
- Почтовая доставка через почту России. Когда заказ придет в отделение, на ваш адрес придет извещение о посылке. Перед оплатой вы можете оценить состояние коробки: вес, целостность. Вскрывать коробку самостоятельно вы можете только после оплаты заказа. Один заказ может содержать не больше 10 позиций и его стоимость не должна превышать 100 000 р.

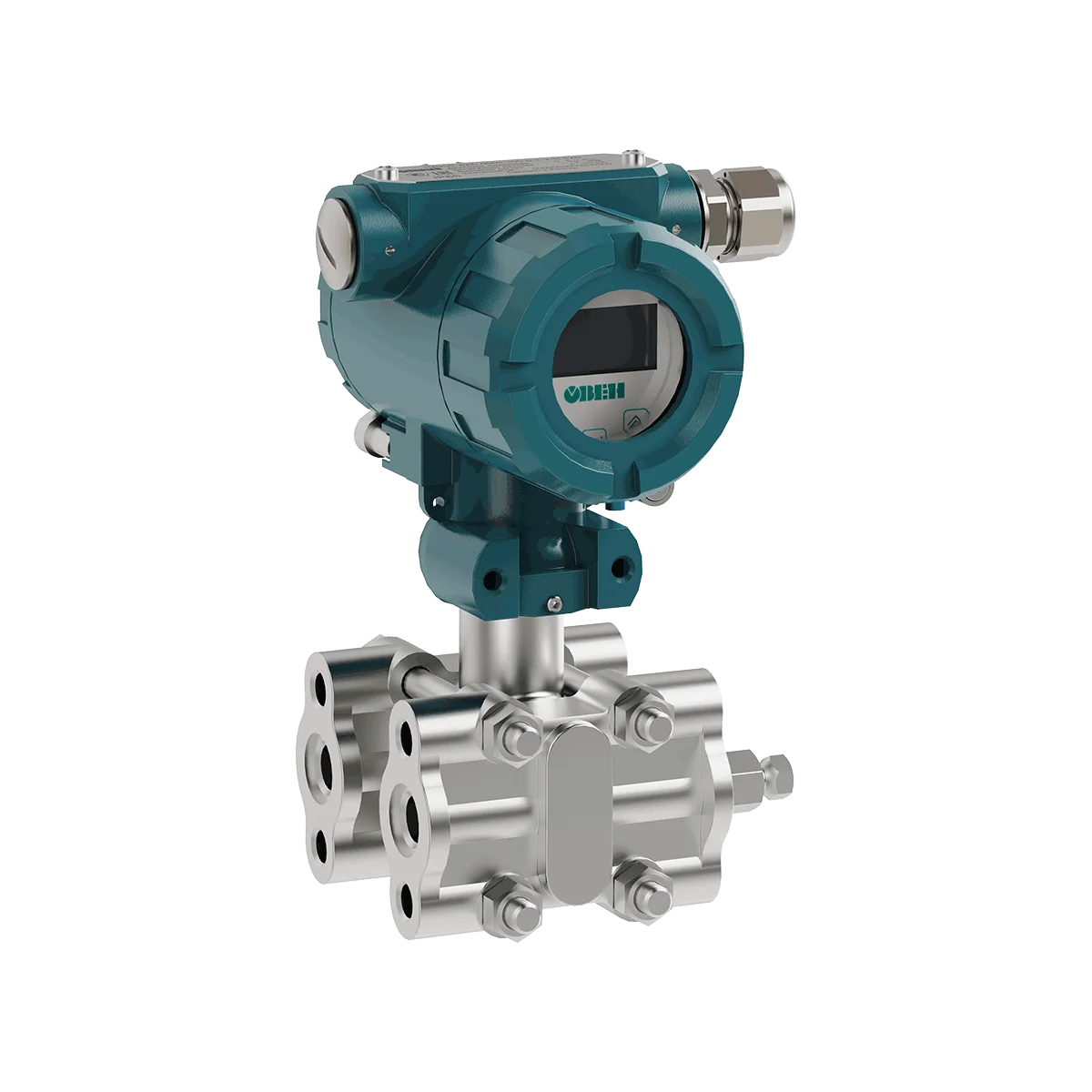

Фотогалерея
