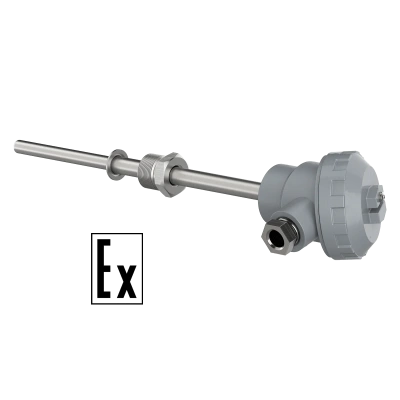

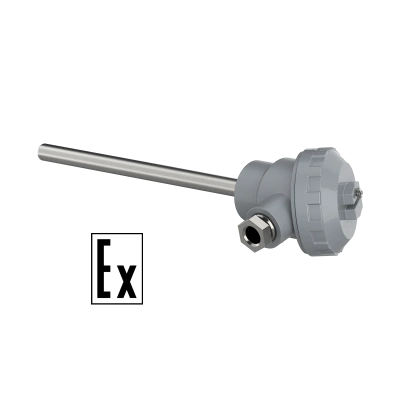

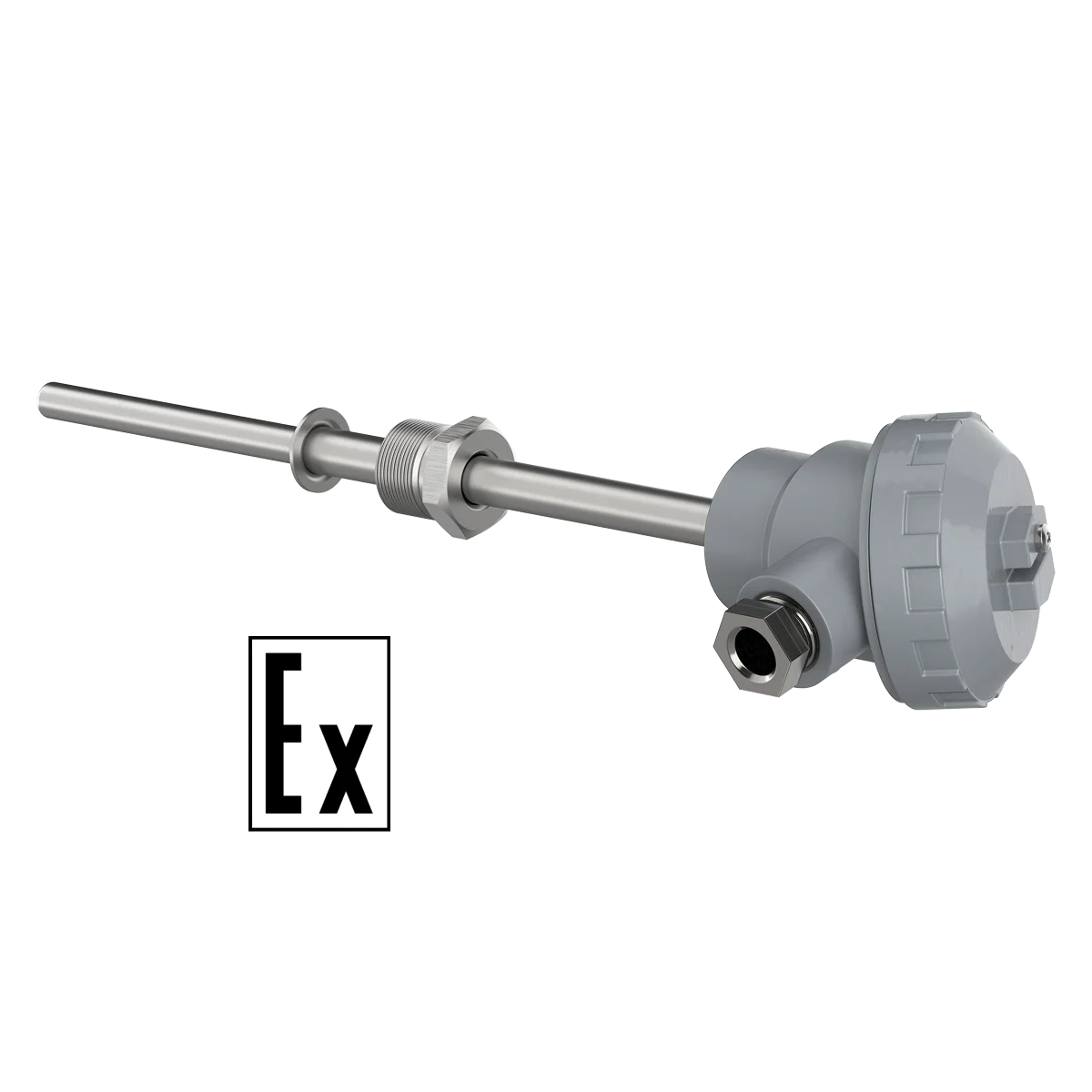

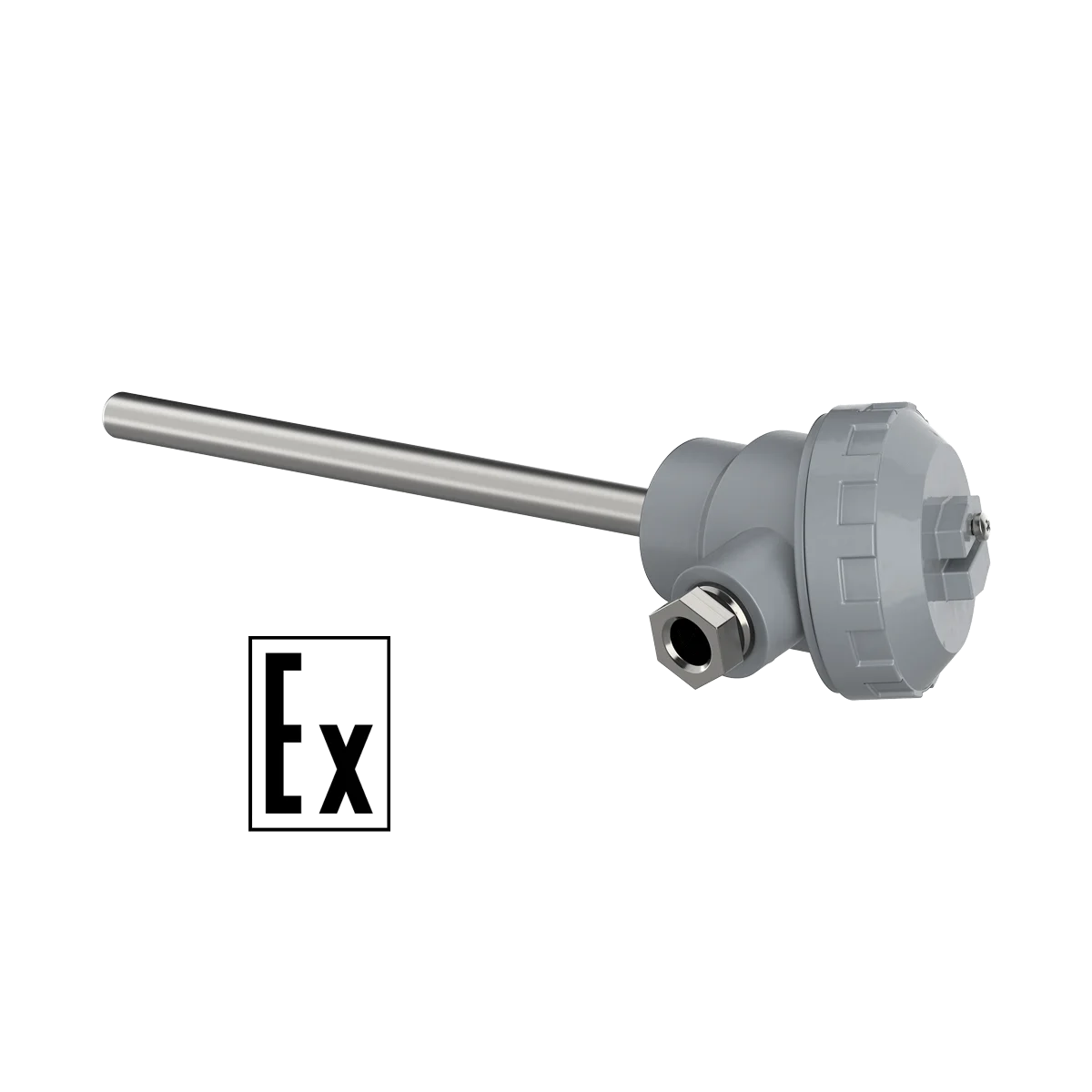

ДТПХхх5 термопары проволочные с коммутационной головкой EXIA
Включены в реестр Минпромторг, реестровая запись 10697862 до 18.09.2030
Термопары во взрывозащищенном исполнении, в отличие от датчиков в общепромышленном исполнении, применяются для измерения температуры на опасных объектах. По техническим характеристикам схожи с термопарами в общепромышленном исполнении, но содержат в конце маркировки обозначение искробезопасной цепи: «ЕХI-ТХ», где вместо Х указывается температурный класс в маркировке взрывозащиты.
Термоэлектрические преобразователи ОВЕН взрывозащищенного исполнения имеют уровень взрывозащиты «Ga» вида взрывозащиты «искробезопасная электрическая цепь «ia» и предназначены для установки во взрывоопасных зонах классов 0, 1, 2 по классификации ГОСТ 31610.10-1-2022, в которых возможно образование аэрозоля, паровоздушных, газовоздушных смесей для группы оборудования II, подгруппы IIA, IIB, IIC, температурных классов T6, T5, T4, T3, T2, T1 и максимальной температуры поверхности 600 ⁰C по классификации ГОСТ 31610.20-1-2020.
Также термоэлектрические преобразователи ОВЕН имеют уровень взрывозащиты «Da» вида взрывозащиты «искробезопасная электрическая цепь «ia» и предназначены для установки во взрывоопасных зонах классов 20, 21, 22 по классификации ГОСТ 31610.10-2-2017, в которых возможно образование пылевоздушных смесей, смесей горючих частиц и слоев горючей пыли для группы оборудования III, подгруппы IIIA, IIIB, IIIC по классификации ГОСТ 31610.20-2-2017 максимальной температуры поверхности 80…600 ⁰C, установленной согласно ГОСТ 31610.0- 2019.
Термопары ДТП ОВЕН Exi могут устанавливаться в комбинированных зонах, содержащих одновременно газовые и пылевые взрывоопасные смеси и классифицированных по ГОСТ 31610.10-1-2022, ГОСТ 31610.20-1-2020, ГОСТ 31610.10-2-2017, ГОСТ 31610.20-2-2017.
Среда измерения
Взрывоопасные смеси газов, паров, пылевоздушных смесей, горючей пыли, а также легковоспламеняющихся и взрывчатых веществ.
Искробезопасная цепь Exi
Искробезопасная электрическая цепь – это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси.
Взрывозащищенность датчика обеспечивается следующими средствами
- Выполнение конструкции датчика в соответствии с требованиями ГОСТ 31610.11-2014 (IEC 60079-11:2011).
- Ограничение максимального тока Ii и максимального напряжения Ui в цепях датчика до искробезопасных значений.
- Ограничение емкости Ci конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности Li.
Ограничение тока и напряжения в цепях датчика до искробезопасных значений достигается за счет обязательного подключения датчика через барьер искрозащиты (рекомендуется ИСКРА-ТП.03), имеющий вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ 31610.11-2014 (маркировка [Ex ia] IIC).
Показатели надежности термоэлектрических преобразователей ДТПХхх5 при соблюдении условий эксплуатации в диапазоне температур от -40 до +600 °С для ДТПL (ХК) и от -40 до +800 °С для ДТПК (ХА) (до +900 °С в зависимости от материала арматуры):
- вероятность безотказной работы – не менее 0,95 за 16 000 час;
- средний срок службы – не менее 4 лет;
- гарантийный срок эксплуатации – 2 года.
Температура клеммной головки в рабочих условиях эксплуатации не должна превышать температуру:
- 200 °С – для клеммных головок из алюминиевого сплава;
- 120 °С – для головок из полиамида
Стандартный срок производства – от 7 рабочих дней.
Расшифровка маркировки взрывозащиты датчиков температуры ОВЕН
| 0Ех ia IIC T1...Т6 Ga Х 0Ex ia IIC T600°C Ga X | |
| 0 | Датчики относятся к категории особо взрывобезопасного оборудования |
| Ех | Знак соответствия стандартам взрывозащиты |
| ia | Вид взрывозащиты – искробезопасная цепь, уровень «ia» (наивысший) |
| IIC | Группа позволяет использовать датчик в наиболее взрывоопасных нерудничных средах (например, водород, ацетилен) |
| Т1…Т6 Т600 | Датчик может использоваться в температурных классах Т1…Т6, указанных в таблице |
| Ga | Уровень взрывозащиты датчика – «очень высокий», применены дополнительные средства взрывозащиты |
| Х | Особые условия эксплуатации датчиков |
| Ex ia IIIC T20080°C…T200600°C Da X | |
| Ех | Знак соответствия стандартам взрывозащиты |
| ia | Вид взрывозащиты – искробезопасная цепь, уровень «ia» (наивысший) |
| IIIC | Группа позволяет использовать датчик во взрывоопасных пылевых средах (например, угольная пыль, мука). Кроме шахт |
| T20080°C…T200600°C | Максимальная температура поверхности со слоем пыли толщиной 200 мм |
| Da | Уровень взрывозащиты датчика в пылевых средах – «очень высокий», применены дополнительные средства взрывозащиты |
| Х | Особые условия эксплуатации датчиков |
Параметры предельных состояний ДТПХ ХХ5 EXI
| Температурный класс/ максимальная температура поверхности | Т6/80°С | Т5/95°С | Т4/130°С | Т3/195°С | Т2/290°С | Т1/440°С | 600 °С |
| Максимальная температура поверхности и измеряемой среды | 80 °С | 95 °С | 130 °С | 195 °С | 290 °С | 440 °С | 600 °С |
| Температура окружающей среды | 80 °С | 90 °С | 120 °С | ||||
Особые условия эксплуатации датчиков (знак Х в конце маркировки)
- Подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности.
- Установка, подключение, эксплуатация, тех. обслуживание и отключение датчика должно производиться в соответствии с технической документацией производителя.
- Температурный класс в маркировке взрывозащиты термопреобразователей выбирается исходя из максимальной температуры окружающей среды и максимальной температуры контролируемой среды в соответствии с таблицей.
| Характеристика | Значение | |
| ДТПLхх5 | ДТПКхх5 | |
| Номинальная статическая характеристика (НСХ) | L (ХК) хромель-копель | K (ХА) хромель-алюмель |
| Рабочий диапазон измеряемых температур | -40...+600 °С | -40…+800°С -40…+900°С |
| Условное давление | 0,4…10 МПа (в зависимости от конструктивного исполнения) | |
| Класс допуска датчика | 2 | |
| Исполнение рабочего спая термопары, относительно корпуса датчика | изолированный неизолированный | |
| Диаметр термоэлектродной проволоки | 0,5 мм; 0,7 мм; 1,2 мм | |
| Показатель тепловой инерции, не более: | ||
| - с изолированным рабочим спаем | 20 с | |
| - с неизолированным рабочим спаем | 10 с | |
| Количество рабочих термопар в изделии | 1 или 2 | |
| Материал защитной арматуры | сталь 12Х18Н10Т сталь 10Х23Н18 | |
| Степень защиты по ГОСТ 14254 | IP54 | |
| Маркировка взрывозащиты | 0Ex ia IIC T6…T1 Ga X 0Ex ia IIC T600°C Ga X Ex ia IIIC T20080°C…T200600°C Da X
| |
| Параметры искробезопасных электрических цепей | Ui=30 В; Ii=120 мA; Li, Сi пренебрежимо малы | |
Продолжительность эксплуатации термопар в спокойной атмосфере чистого воздуха, при котором изменение т.э.д.с. не превышает 1 %
| Тип термоэлектрического преобразователя | Номинальная статическая характеристика (НСХ) | Диаметр проволоки, мм | Температура эксплуатации, °С | Продолжительность эксплуатации, ч |
| ДТПК (ХА) | хромель – алюмель | 5,0; 3,2 | 800 | 10000 |
| 1000 | 2000 | |||
| 1200 | 100 | |||
| 1,5 | 800 | 10000 | ||
| 1000 | 1000 | |||
| 1100 | 200 | |||
| 1,2 | 800 | 10000 | ||
| 1000 | 500 | |||
| 1100 | 200 | |||
| 0,7 | 800 | 6000 | ||
| 1000 | 300 | |||
| 0,5 | 800 | 1000 | ||
| 1000 | 100 | |||
| 0,3; 0,2 | 600 | 10000 | ||
| 800 | 200 | |||
| ДТПL (ХК) | хромель – копель | 5,0; 3,2; 1,5 | 600 | 10000 |
| 800 | 1000 | |||
| 1,2; 0,7 | 600 | 10000 | ||
| 800 | 500 | |||
| 0,5 | 600 | 5000 | ||
| 0,3; 0,2 | 600 | 1000 |
