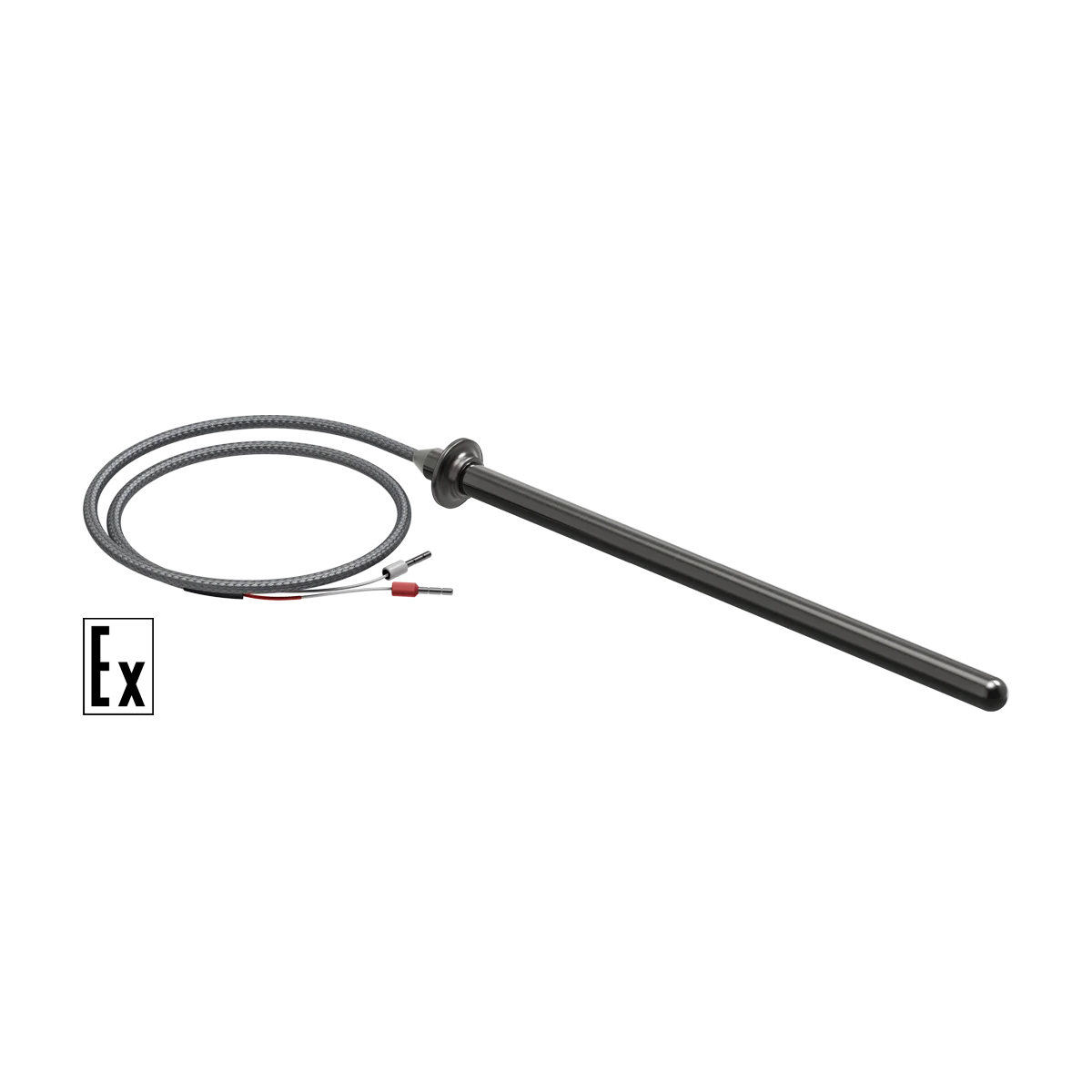

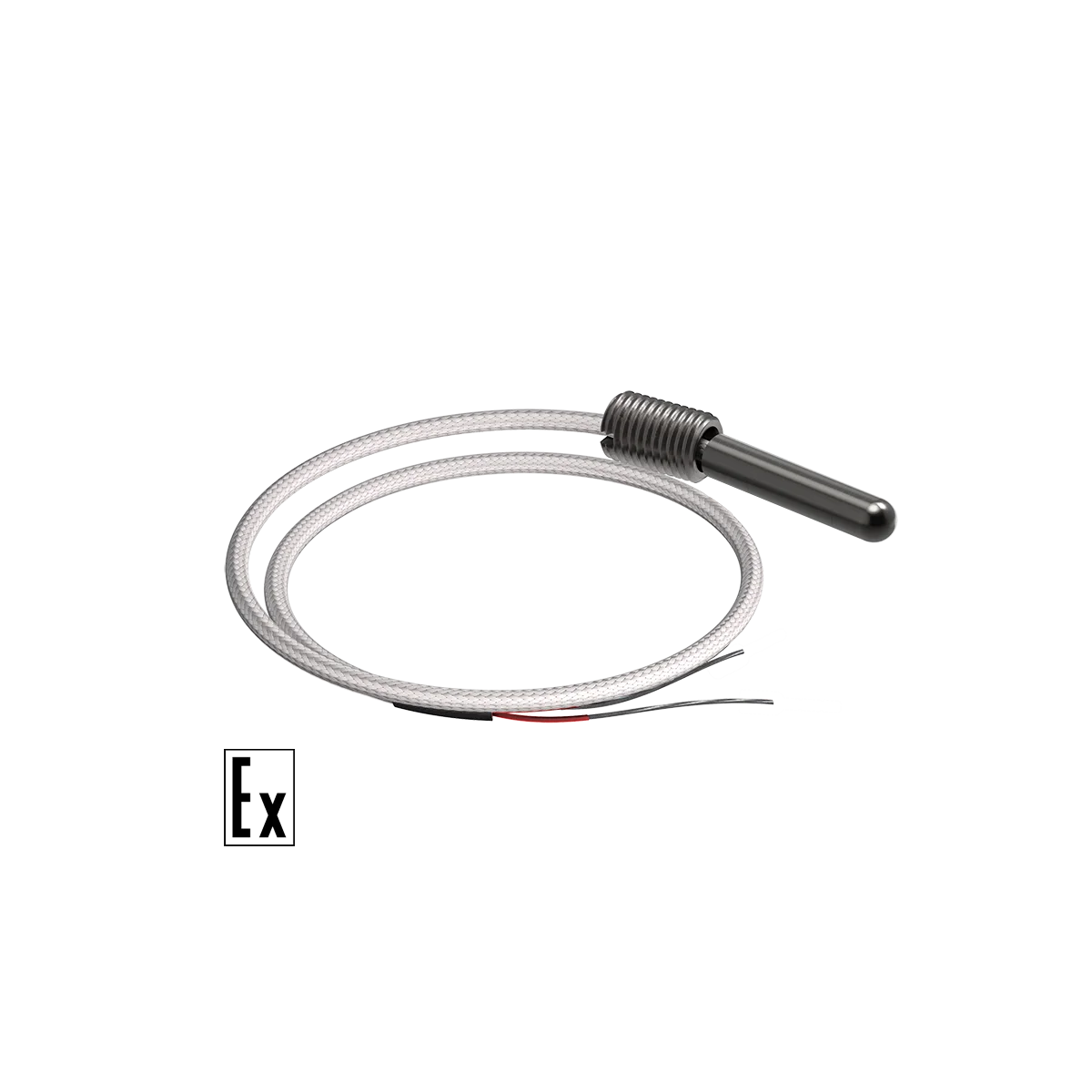

Name: ДТПХхх4 термопары проволочные с кабельным выводом EXIA
Brand: Овен
SKU: ДТПХхх4 термопары проволочные с кабельным выводом EXIA

88005552623@mail.ru
Астана, шоссе Алаш, 22, 1 этаж, офис 102
Пн - Пт: с 9:00 до 18:00

Нет в наличии

Рассчитать доставку

Гарантия 5 лет

Характеристики

Производитель

Овен

Нет в наличии

Рассчитать доставку

Гарантия 5 лет

Все товары Овен

Все товары категории

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Включены в реестр Минпромторг, реестровая запись 10697862 до 18.09.2030

Термопары во взрывозащищенном исполнении, в отличие от датчиков в общепромышленном исполнении, применяются для измерения температуры на опасных объектах. По техническим характеристикам схожи с термопарами в общепромышленном исполнении, но содержат в конце маркировки обозначение искробезопасной цепи: «ЕХI-ТХ», где вместо Х указывается температурный класс в маркировке взрывозащиты.

Термоэлектрические преобразователи ОВЕН взрывозащищенного исполнения имеют уровень взрывозащиты «Ga» вида взрывозащиты «искробезопасная электрическая цепь «ia» и предназначены для установки во взрывоопасных зонах классов 0, 1, 2 по классификации ГОСТ 31610.10-1-2022, в которых возможно образование аэрозоля, паровоздушных, газовоздушных смесей для группы оборудования II, подгруппы IIA, IIB, IIC, температурных классов T6, T5, T4, T3, T2, T1 и максимальной температуры поверхности 600 ⁰C по классификации ГОСТ 31610.20-1-2020.

Также термоэлектрические преобразователи ОВЕН имеют уровень взрывозащиты «Da» вида взрывозащиты «искробезопасная электрическая цепь «ia» и предназначены для установки во взрывоопасных зонах классов 20, 21, 22 по классификации ГОСТ 31610.10-2-2017, в которых возможно образование пылевоздушных смесей, смесей горючих частиц и слоев горючей пыли для группы оборудования III, подгруппы IIIA, IIIB, IIIC по классификации ГОСТ 31610.20-2-2017 максимальной температуры поверхности 80…600 ⁰С, установленной согласно ГОСТ 31610.0- 2019.

Термопары ДТП ОВЕН Exi могут устанавливаться в комбинированных зонах, содержащих одновременно газовые и пылевые взрывоопасные смеси и классифицированных по ГОСТ 31610.10-1-2022, ГОСТ 31610.20-1-2020, ГОСТ 31610.10-2-2017, ГОСТ 31610.20-2-2017.

Среда измерения

Взрывоопасные смеси газов, паров, пылевоздушных смесей, горючей пыли, а также легковоспламеняющихся и взрывчатых веществ.

Искробезопасная цепь Exi

Искробезопасная электрическая цепь – это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси.

Взрывозащищенность датчика обеспечивается следующими средствами

Выполнение конструкции датчика в соответствии с требованиями ГОСТ 31610.11-2014 (IEC 60079-11:2011).
Ограничение максимального тока Ii и максимального напряжения Ui в цепях датчика до искробезопасных значений.
Ограничение емкости Ci конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности Li.

Ограничение тока и напряжения в цепях датчика до искробезопасных значений достигается за счет обязательного подключения датчика через барьер искрозащиты (рекомендуется ИСКРА-ТП.03), имеющий вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ 31610.11-2014 (маркировка [Ex ia] IIC).

Показатели надежности термоэлектрических преобразователей ДТПхх4 при соблюдении условий эксплуатации в диапазоне температур от -40 до +400 °С (до +300 °С – для мод.014, 034):

вероятность безотказной работы – не менее 0,95 за 16 000 час;
средний срок службы – не менее 4 лет;
гарантийный срок эксплуатации – 2 года.

Стандартный срок производства – от 7 рабочих дней.

Расшифровка маркировки взрывозащиты датчиков температуры ОВЕН

0Ех ia IIC T1...Т6 Ga Х 0Ex ia IIC T600°C Ga X
0	Датчики относятся к категории особо взрывобезопасного оборудования
Ех	Знак соответствия стандартам взрывозащиты
ia	Вид взрывозащиты – искробезопасная цепь, уровень «ia» (наивысший)
IIC	Группа позволяет использовать датчик в наиболее взрывоопасных нерудничных средах (например, водород, ацетилен)
Т1…Т6, Т600	Датчик может использоваться в температурных классах Т1…Т6, указанных в таблице
Ga	Уровень взрывозащиты датчика – «очень высокий», применены дополнительные средства взрывозащиты
Х	Особые условия эксплуатации датчиков

Ex ia IIIC T₂₀₀80°C…T₂₀₀600°C Da X
Ех	Знак соответствия стандартам взрывозащиты
ia	Вид взрывозащиты – искробезопасная цепь, уровень «ia» (наивысший)
IIIC	Группа позволяет использовать датчик во взрывоопасных пылевых средах (например, угольная пыль, мука). Кроме шахт
T₂₀₀80°C…T₂₀₀600°C	Максимальная температура поверхности со слоем пыли толщиной 200 мм
Da	Уровень взрывозащиты датчика в пылевых средах – «очень высокий», применены дополнительные средства взрывозащиты
Х	Особые условия эксплуатации датчиков

Параметры предельных состояний ДТПХ ХХ4 EXI

Температурный класс/ максимальная температура поверхности	Т6/80 °С	Т5/95 °С	Т4/130 °С	Т3/195 °С	Т2/290 °С	Т1/440 °С	600 °С
Максимальная температура поверхности и измеряемой среды	80 °С	95 °С	130 °С	195 °С	290 °С	440 °С	600 °С
Температура окружающей среды	80 °С	90 °С	120 °С	175 °С

Особые условия эксплуатации датчиков (знак Х в конце маркировки)

Подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности.
Установка, подключение, эксплуатация, тех. обслуживание и отключение датчика должно производиться в соответствии с технической документацией производителя.
Температурный класс в маркировке взрывозащиты термопреобразователей выбирается исходя из максимальной температуры окружающей среды и максимальной температуры контролируемой среды в соответствии с таблицей.

Конструктивное исполнение	Модель	Параметры	Материал	Длина монтажной части L*, мм
	014	D = 5 мм	ДТПК, ДТПL латунь (-40…+300 °C)	25
	024	D = 8 мм	ДТПК, ДТПL сталь 12Х18Н10Т (-40…+400 °С)	30
	034	D = 5 мм М = 8×1 мм**	ДТПК, ДТПL латунь (-40…+300 °С)	25
	044	D = 8 мм M = 12×1,5 мм**	ДТПК, ДТПL сталь 12Х18Н10Т (-40…+400 °С)	30
	054	D = 6 мм М = 16×1,5 мм** S = 22 мм, h = 9 мм		60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000
	064	D = 8 мм M = 20×1,5 мм** S = 27 мм, h = 8 мм
	074	D = 10 мм M = 20×1,5 мм** S = 27 мм, h = 8 мм
	084	D = 10 мм M = 20×1,5 мм** S = 27 мм, h = 8 мм
	094	D = 6 мм, D1 = 13 мм
	104	D = 8 мм, D1 = 18 мм
	114	D = 10 мм, D1 = 18 мм
Подвижный штуцер	124	D = 6 мм M = 16×1,5 мм** S = 17 мм		10, 32, 40, 60, 80, 120, 160, 200, 250, 320, 400, 500
	134	D = 8 мм M = 20×1,5 мм** S = 22 мм
	144	D = 10 мм M = 20×1,5 мм** S = 22 мм
Подвижный штуцер	154	D = 10 мм M = 20×1,5 мм** S = 22 мм
	194	D = 5 мм, D1 = 10 мм		60, 80, 100, 120, 160, 200, 250, 320
	204	M = 10×1 мм** S = 14 мм	ДТПК, ДТПL латунь (-40…+400 °С)	40, 65
	534	d = 4,5 мм Под М4	ДТПК, ДТПL сталь 12Х18Н10Т (-40…+250 °C – c кабелем СФКЭ; -40…+300 °C – c кабелем ДКТ; −40…+400 °C c кабелем КТППЭ)	39
	554	d = 5,5 мм Под М5		39
	564	d = 6,4 мм Под М6 D = 19 мм S = 0,5 мм		58
	574	d = 8,4 мм Под М8 D =22 мм S=0,75 мм		61
	584	d = 10,5 мм Под М10 D = 26 мм S = 0,75 мм		63
	594	d = 13 мм Под М12 D = 30 мм S = 1,0 мм		71
	644	D = 4,5 мм М = 6×1 мм S = 10 мм	ДТПК, ДТПL сталь 12Х18Н10Т (-40…+300 °C – c кабелем ДКТ)	13, 20, 30

* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
** По спец. заказу возможно изготовление датчика с трубной резьбой.

Примечания:

С кабельным выводом из СФКЭ и диаметром термоэлектродов 0,7 мм изготавливаются только модели с диаметром арматуры 10 мм: 074, 114, 144,154.
С кабельным выводом из СФКЭ изготавливаются:
- Модели с диаметром арматуры 6 мм: ДТПХ124, ДТПХ094.
- Модели с диаметром монтажной части 8 мм, кроме ДТПХ024 и ДТПХ044.
С кабельным выводом из СФКЭ и диаметром арматуры 5 мм датчики не изготавливаются.

Важно: максимальная температура узлов вывода, т.е. мест перехода «арматура-кабельный вывод», для ДТПХхх4 – 200 °С

Для присоединения датчика к вторичным устройствам вы можете подобрать кабели для термопар.

Термопарные провода, поставляемые в качестве кабельного вывода совместно с ДТПХхх4

Кабель термопарный тип К (ХА), хромель-алюмель

Конструктивное исполнение

Наименование

Описание

Температурный

диапазон

Внешний диаметр

(толщина/ширина)

1 – термоэлектродная проволока

2 – cтеклонить К11С6 с пропиткой кремнийорганическим лаком

ДКТК011-0,5

ДКТК011-0,7

Одножильный

Диаметр проводов:

0,5 мм/0,7 мм

(указывается при заказе)

Изоляция нить К11С6

Красной термоусадочной трубкой помечен положительный электрод

-40…+300 °С

1,8/2,0

2,0/2,8

1 – термоэлектродная проволока

2, 4, 5, 6 – обмотка стеклонитью с пропиткой нагревостойким лаком

3 – обмотка фторопластовой запеченной пленкой

7 – экран из медной луженной оловом проволоки

Кабель

СФКЭ ХА

2×0,5

Многожильный

Х – положительная жила, сплав хромель

А – отрицательная жила, сплав алюмель

2 – количество жил

0, 5 – сечение жилы

Красный наконечник НШВИ установлен на положительный электрод.

-60…+250 °С

3,0/4,5

1 – термоэлектродная проволока

2- стеклонить

3 – слюда

4 – стеклонить

5 – экран из нержваеющей стали

Кабель

КТППЭ-ХА

Одножильный

Диаметр жил: 0,5 мм

Красной термоусадочной трубкой помечен положительный электрод

-50…+400 °С

2,7/4,0

Кабель термопарный тип L (ХK), хромель-копель

Конструктивное исполнение

Наименование

Описание

Температурный

диапазон

Внешний диаметр

(толщина/ширина)

1 – термоэлектродная проволока

2 – cтеклонить К11С6 с пропиткой кремнийорганическим лаком

ДКТL011-0,5

ДКТL011-0,7

Одножильный

Диаметр проводов:

0,5 мм/0,7 мм

(указывается при заказе)

Изоляция – нить К11С6

Красной термоусадочной трубкой помечен положительный электрод

-40…+300 °С

1,8/2,0

2,0/2,8

1 – термоэлектродная проволока

2, 4, 5, 6 – обмотка стеклонитью с пропиткой нагревостойким лаком

3 – обмотка фторопластовой запеченной пленкой

7 – экран из медной луженной оловом проволоки

Кабель

СФКЭ ХК

2×0,5

Многожильный

Х – положительная жила, сплав хромель

К – отрицательная жила, сплав копель

2 – количество жил

0, 5 – сечение жилы

Красный наконечник НШВИ установлен на положительный электрод.

-60…+250 °С

3,0/4,5

1 – термоэлектродная проволока

2- стеклонить

3 – слюда

4 – стеклонить

5 – экран из нержваеющей стали

Кабель

КТППЭ-ХК

Одножильный

Диаметр жил: 0,5 мм

Красной термоусадочной трубкой помечен положительный электрод

-50…+400 °С

2,7/4,0

Технические характеристики ДТПХхх4 термопары проволочные с кабельным выводом EXIA:

Характеристика	Значение
	ДТПКхх4	ДТПLхх4
Номинальная статическая характеристика (НСХ)	K (ХА) хромель-алюмель	L (ХК) хромель-копель
Рабочий диапазон измеряемых температур:	-40...+400 °С
Условное давление	0,16…0,4 МПа (в зависимости от конструктивного исполнения)
Класс допуска датчика	2
Исполнение рабочего спая термопары, относительно корпуса датчика	изолированный неизолированный
Диаметр термоэлектродной проволоки, мм	0,5; 0,7
Показатель тепловой инерции, не более:
- с изолированным рабочим спаем	20 с
- с неизолированным рабочим спаем	10 с
Количество рабочих термопар в изделии	1 или 2
Материал защитной арматуры	латунь сталь 12Х18Н10Т
Степень защиты по ГОСТ 14254	IP54
Маркировка взрывозащиты	0Ex ia IIC T6…T1 Ga X 0Ex ia IIC T600°C Ga X Ex ia IIIC T₂₀₀80°C…T₂₀₀600°C Da X
Параметры искробезопасных электрических цепей	U_i=30 В; I_i=120 мA; L_i, С_i пренебрежимо малы

Продолжительность эксплуатации термопар в спокойной атмосфере чистого воздуха, при котором изменение т.э.д.с. не превышает 1 %

Тип термоэлектрического преобразователя	Номинальная статическая характеристика (НСХ)	Диаметр проволоки, мм	Температура эксплуатации, °С	Продолжительность эксплуатации, ч
ДТПК (ХА)	хромель – алюмель	5,0; 3,2	800	10000
			1000	2000
			1200	100
		1,5	800	10000
			1000	1000
			1100	200
		1,2	800	10000
			1000	500
			1100	200
		0,7	800	6000
		0,7	1000	300
		0,5	800	1000
		0,5	1000	100
		0,3; 0,2	600	10000
		0,3; 0,2	800	200
ДТПL (ХК)	хромель – копель	5,0; 3,2; 1,5	600	10000
		5,0; 3,2; 1,5	800	1000
		1,2; 0,7	600	10000
		1,2; 0,7	800	500
		0,5	600	5000
		0,3; 0,2	600	1000
