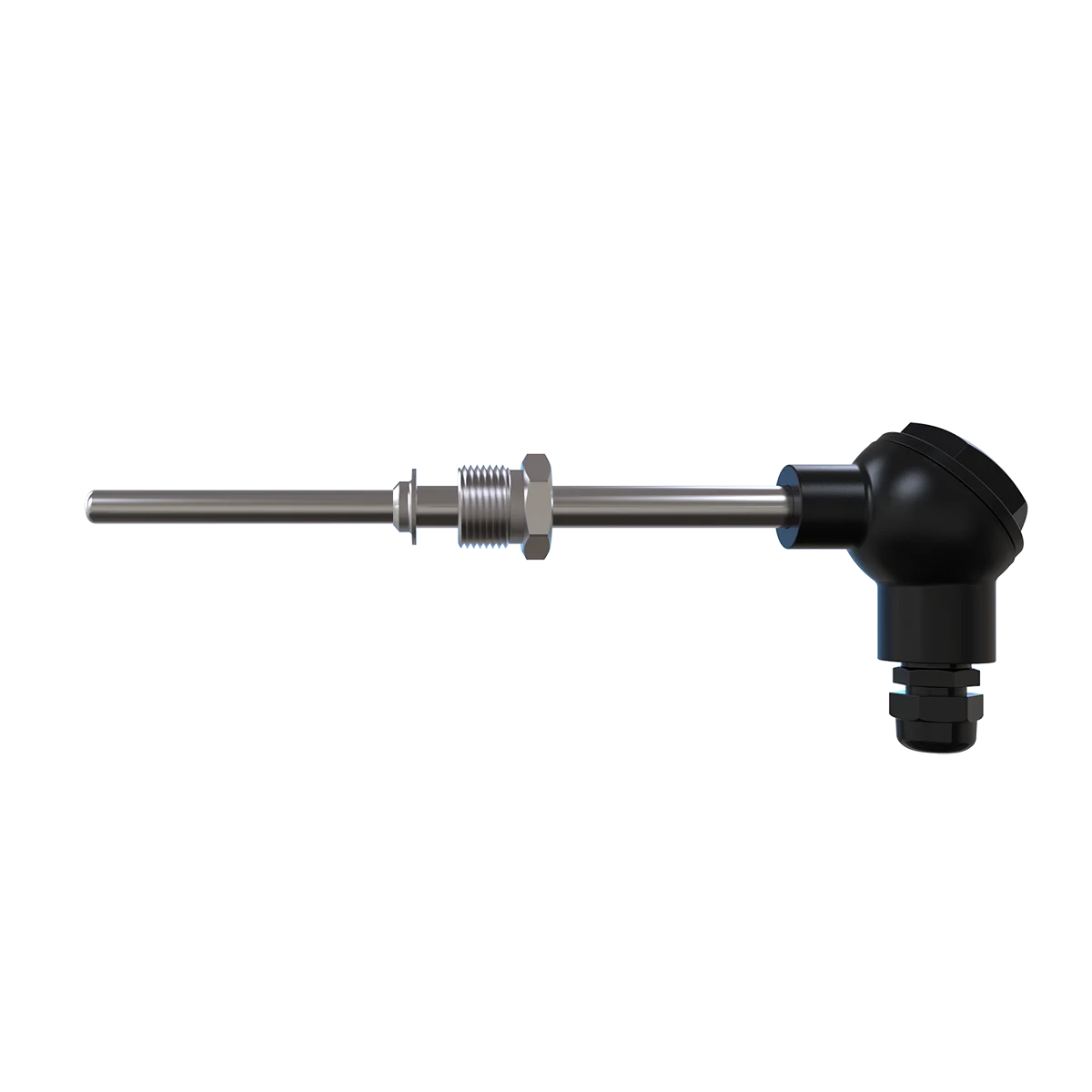

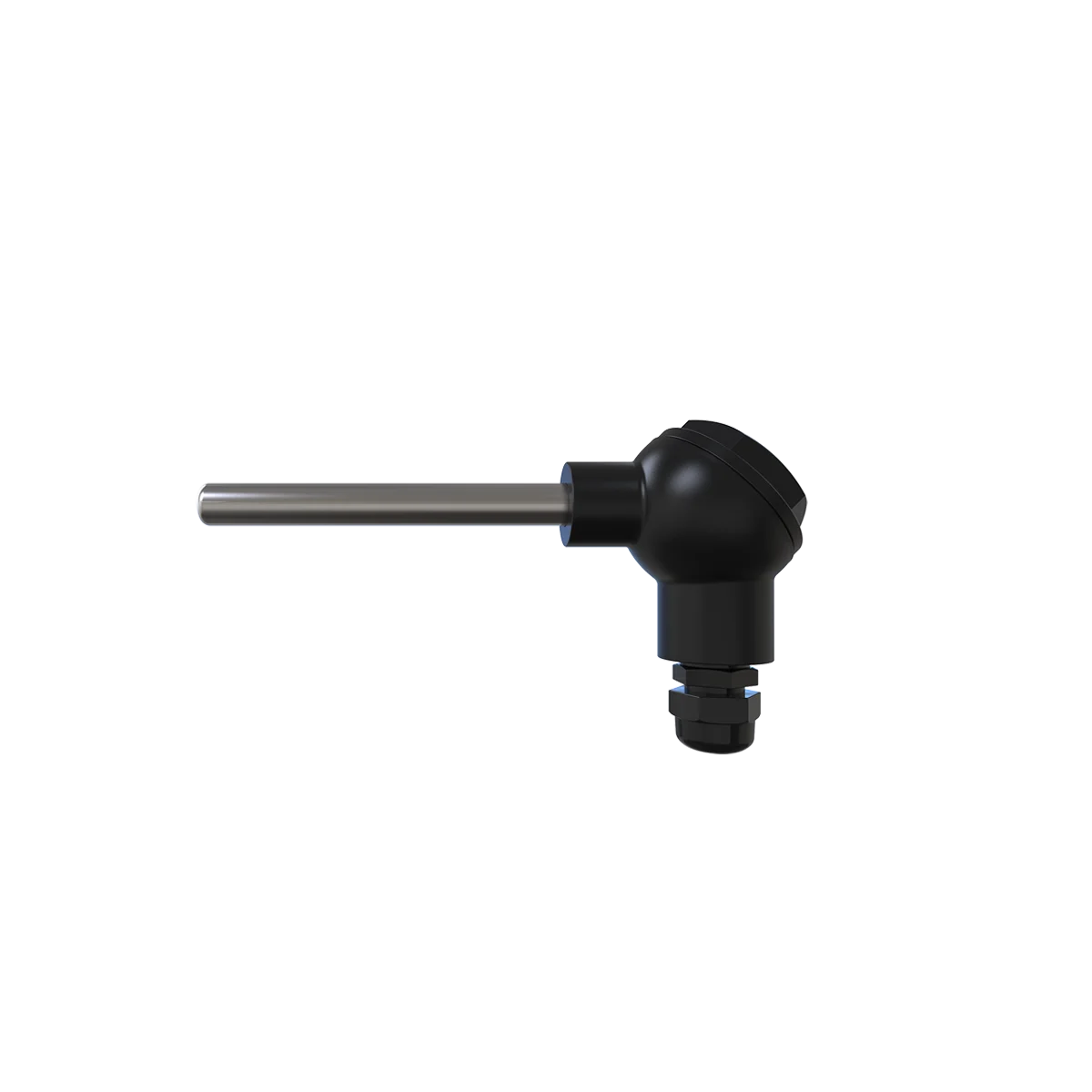

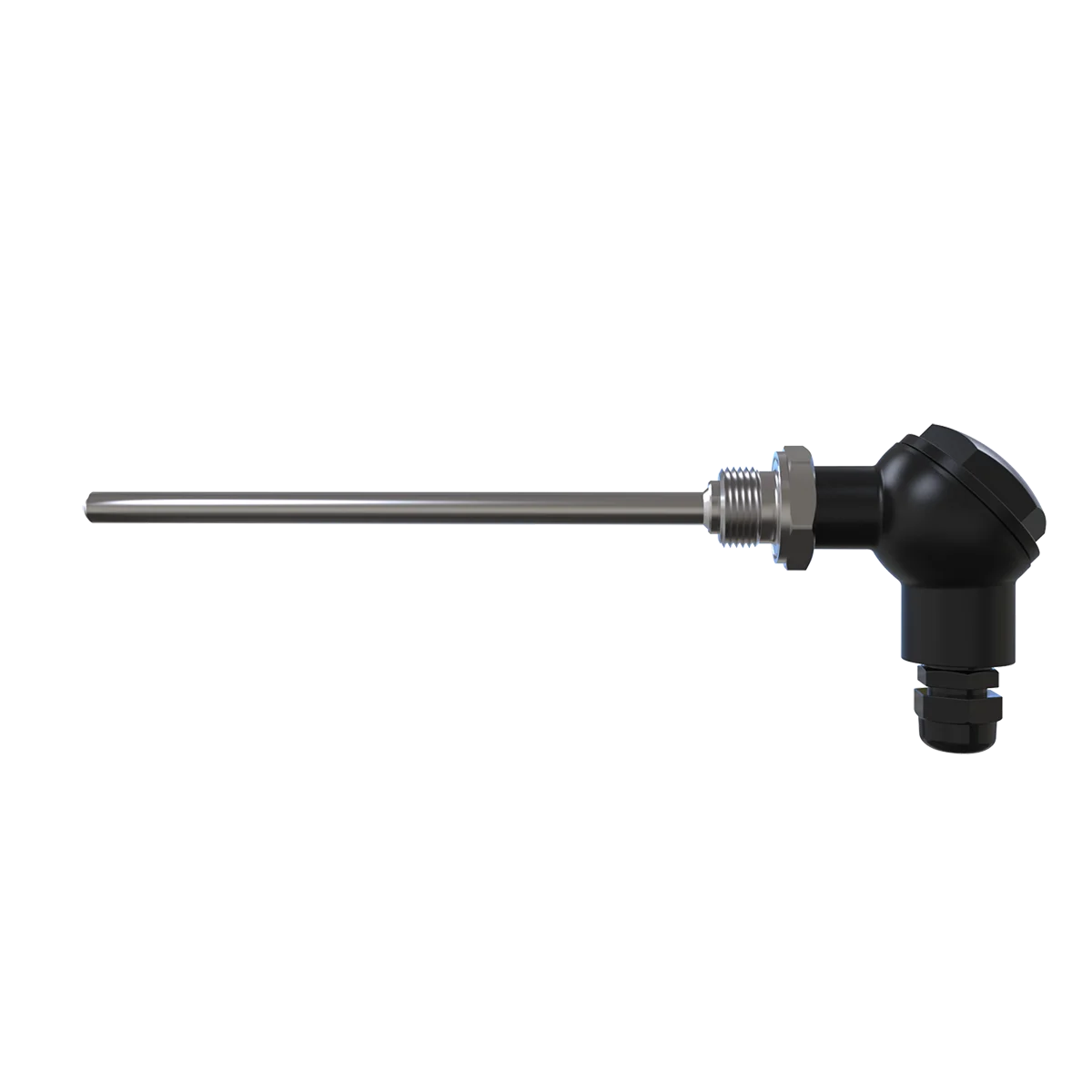

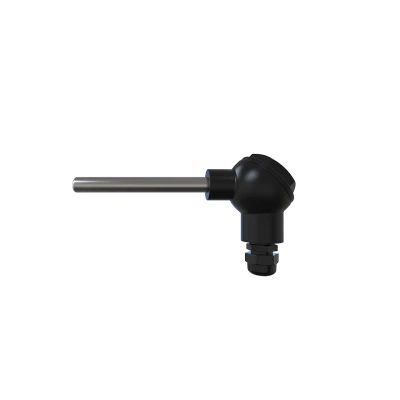

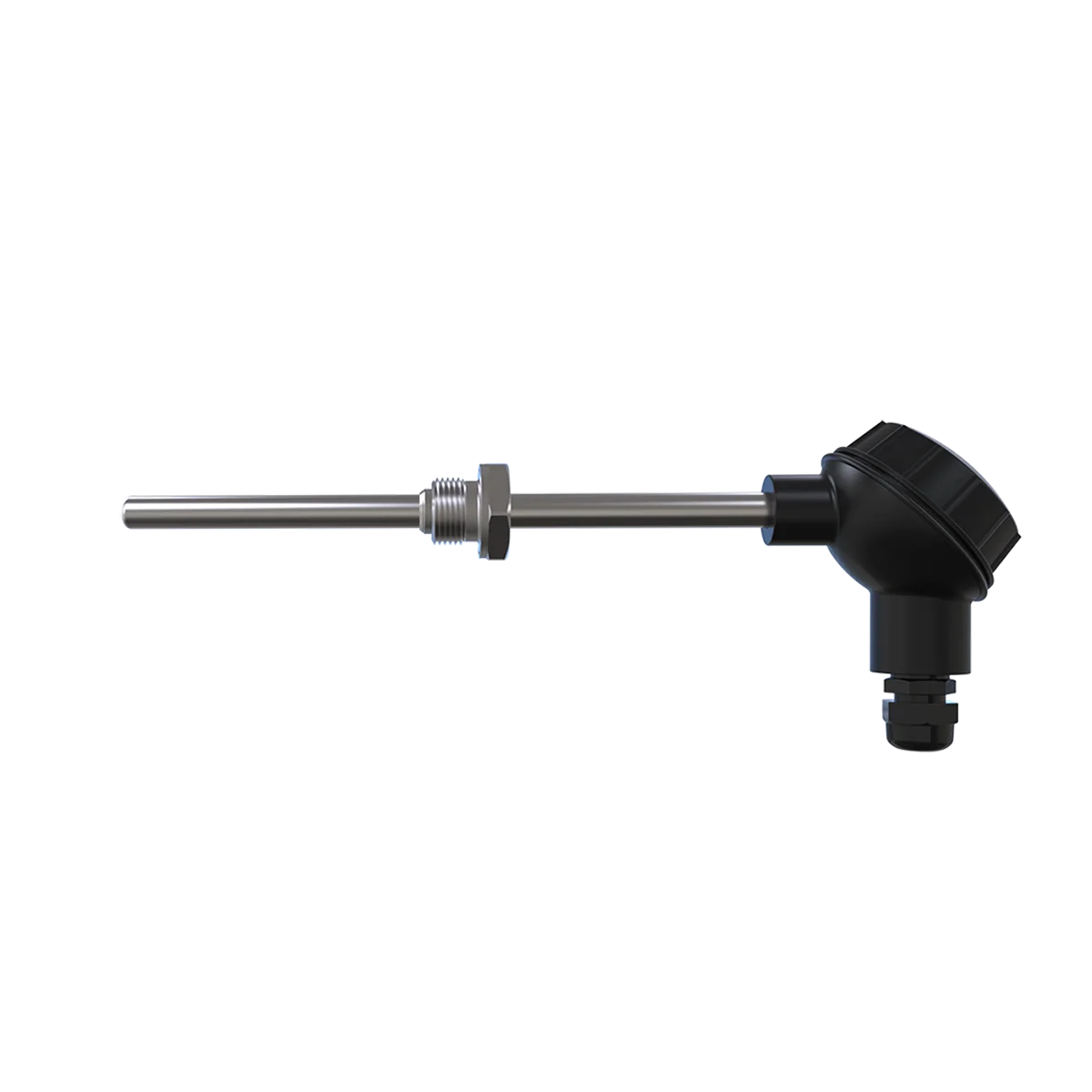

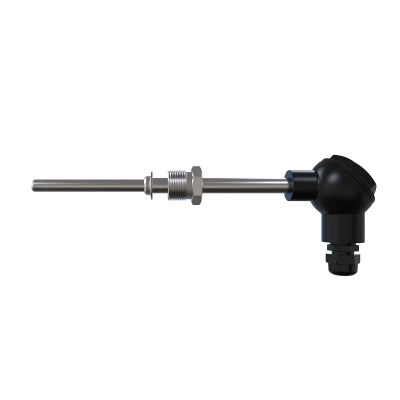

ДТПХхх5 термопары проволочные с коммутационной головкой
Включены в реестр Минпромторг, реестровая запись 10697862 до 18.09.2030
Предназначены для температурных измерений твердых, жидких и газообразных сред. Позволяют проводить измерения достаточно высоких температур – до 900 °С. Присоединение термопар хх5 к измерительной линии производится термопарным кабелем (кабель в комплекте не поставляется, заказывается отдельно).
Номинальные статические характеристики (НСХ) по ГОСТ Р 8.585-2001:
- ТХА (К) – для ДТПК
- ТХК (L) – для ДТПL
Показатели надежности термоэлектрических преобразователей ДТПХхх5 при соблюдении условий эксплуатации в диапазоне температур от -40 до +600 °С для ДТПL (ХК) и от -40 до +800 °С для ДТПК (ХА) (до +900 °С в зависимости от материала арматуры):
- вероятность безотказной работы – не менее 0,95 за 16 000 час;
- средний срок службы – не менее 4 лет;
- гарантийный срок эксплуатации – 2 года.
Температура клеммной головки в рабочих условиях эксплуатации не должна превышать температуру:
- 200 °С – для клеммных головок из алюминиевого сплава;
- 120 °С – для головок из полиамида.
Для монтажа датчиков ДТПХхх5 со штуцером на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1 и Б.У.1.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: ДТПК (L) без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные группе N2.
Конструктивное исполнение коммутационной головки для ДТП
| Стандартное исполнение | Увеличенная | ||
| Пластмассовая | Металлическая | Пластмассовая | Металлическая |
|
| |
| |
| М16×1,5 | Кабельный ввод М16×1,5 | Кабельный ввод М16×1,5 | Кабельный ввод М20×1,5 |
| Диаметр подключаемого кабеля до 8 мм | Диаметр подключаемого кабеля до 8 мм | Диаметр подключаемого кабеля до 8 мм | Диаметр подключаемого кабеля до 10 мм |
Конструктивные исполнения датчиков
| Конструктивное исполнение | Модель | Параметры | Материал | Длина монтажной части L, мм |
 | 015 | D=8 мм | ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) | 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
| 025 | D=10 мм | ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) ДТПК сталь 10Х23Н18 (-40…+900 °С) | ||
 Подвижный штуцер | 035 | D=8 мм, M=20×1,5 мм**, S=22 мм | ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) | |
| 045 | D=10 мм, M=20×1,5 мм**, S=22 мм | ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 С) ДТПК сталь 10Х23Н18 (-40…+900 °С) | ||
|
Подвижный штуцер | 055 | D=10 мм, M=20×1,5 мм**, S=22 мм | ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) | 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
 | 065 | D=8 мм, M=20×1,5 мм**, S=27 мм | ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) | 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
| 075 | D=10 мм, M=20×1,5 мм**, S=27 мм | ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) ДТПК сталь 10Х23Н18 (-40…+900 °С) | ||
| 085 | D=10 мм, M=27×2 мм**, S=32 мм | ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) ДТПК сталь 10Х23Н18 (-40…+900 °С) | ||
 Подвижный штуцер | 095 | D=10 мм, M=20×1,5 мм**, S=22 мм | ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) | |
 | 105 | D=8 мм, M=20×1,5 мм**, S=27 мм | ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) | |
 Подвижный штуцер | 185 | D=10 мм, M=22×1,5 мм**, S=27 мм | ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) ДТПК сталь 10Х23Н18 (-40…+900 °С), диаметр 10 мм | 60, 80, 100, 120, 160, 180 ,200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
| 195 | D=10 мм, M=27×2 мм**, S=32 мм | |||
|
Подвижный штуцер | 205 | D=10 мм, M=22×1,5 мм**, S=27 мм, R=9,5 мм | ||
| 215 | D=10 мм, M=27×2 мм**, S=32 мм, R=12 мм | |||
 Подвижный штуцер | 265 | D=6 мм, M=22×1,5 мм**, S=27 мм | ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) | 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000 |
** По спецзаказу возможно изготовление датчика с другой резьбой.
Примечания:
- Исполнение с двумя чувствительными элементами возможно для моделей:
-
с диаметром защитной арматуры 8 мм, пластмассовой коммутационной головкой и длиной монтажной части от 60 до 200 мм;
-
с диаметром защитной арматуры 8 мм и металлической коммутационной головкой;
-
с диаметром защитной арматуры 10 мм.
- Исполнение с термоэлектродами диаметром 1,2 мм и металлической коммутационной головкой возможно только для моделей с диаметром монтажной части 10 мм: 025, 045, 075, 185, 195, 205 и 215.
С пластиковой головкой и термоэлектродами 1,2 мм изготавливаются модели с диаметром арматуры 8 мм и 10 мм.
Для присоединения датчика к вторичным устройствам вы можете подобрать кабели для термопар.
Технические характеристики ДТПХхх5 термопары проволочные с коммутационной головкой:| Характеристика | Значение | |
| ДТПLхх5 | ДТПКхх5 | |
| Номинальная статическая характеристика (НСХ) | L (ХК) хромель-копель | K (ХА) хромель-алюмель |
| Рабочий диапазон измеряемых температур | -40...+600 °С | -40…+800°С -40…+900°С |
| Класс допуска датчика | 2 | |
| Условное давление | 0,4…10 МПа (в зависимости от конструктивного исполнения) | |
| Исполнение рабочего спая термопары, относительно корпуса датчика | изолированный неизолированный | |
| Диаметр термоэлектродной проволоки | 0,5 мм; 0,7 мм; 1,2 мм | |
| Показатель тепловой инерции, не более: | ||
| - с изолированным рабочим спаем | 20 с | |
| - с неизолированным рабочим спаем | 10 с | |
| Количество рабочих термопар в изделии | 1 или 2 | |
| Материал защитной арматуры | сталь 12Х18Н10Т сталь 10Х23Н18 | |
| Степень защиты по ГОСТ 14254 | С пластмассовой коммутационной головкой – IP54 С металлической коммутационной головкой – IP65 | |
Продолжительность эксплуатации термопар в спокойной атмосфере чистого воздуха, при котором изменение т.э.д.с. не превышает 1 %
| Тип термоэлектрического преобразователя | Номинальная статическая характеристика (НСХ) | Диаметр проволоки, мм | Температура эксплуатации, °С | Продолжительность эксплуатации, ч |
| ДТПК (ХА) | хромель – алюмель | 5,0; 3,2 | 800 | 10000 |
| 1000 | 2000 | |||
| 1200 | 100 | |||
| 1,5 | 800 | 10000 | ||
| 1000 | 1000 | |||
| 1100 | 200 | |||
| 1,2 | 800 | 10000 | ||
| 1000 | 500 | |||
| 1100 | 200 | |||
| 0,7 | 800 | 6000 | ||
| 1000 | 300 | |||
| 0,5 | 800 | 1000 | ||
| 1000 | 100 | |||
| 0,3; 0,2 | 600 | 10000 | ||
| 800 | 200 | |||
| ДТПL (ХК) | хромель – копель | 5,0; 3,2; 1,5 | 600 | 10000 |
| 800 | 1000 | |||
| 1,2; 0,7 | 600 | 10000 | ||
| 800 | 500 | |||
| 0,5 | 600 | 5000 | ||
| 0,3; 0,2 | 600 | 1000 |
