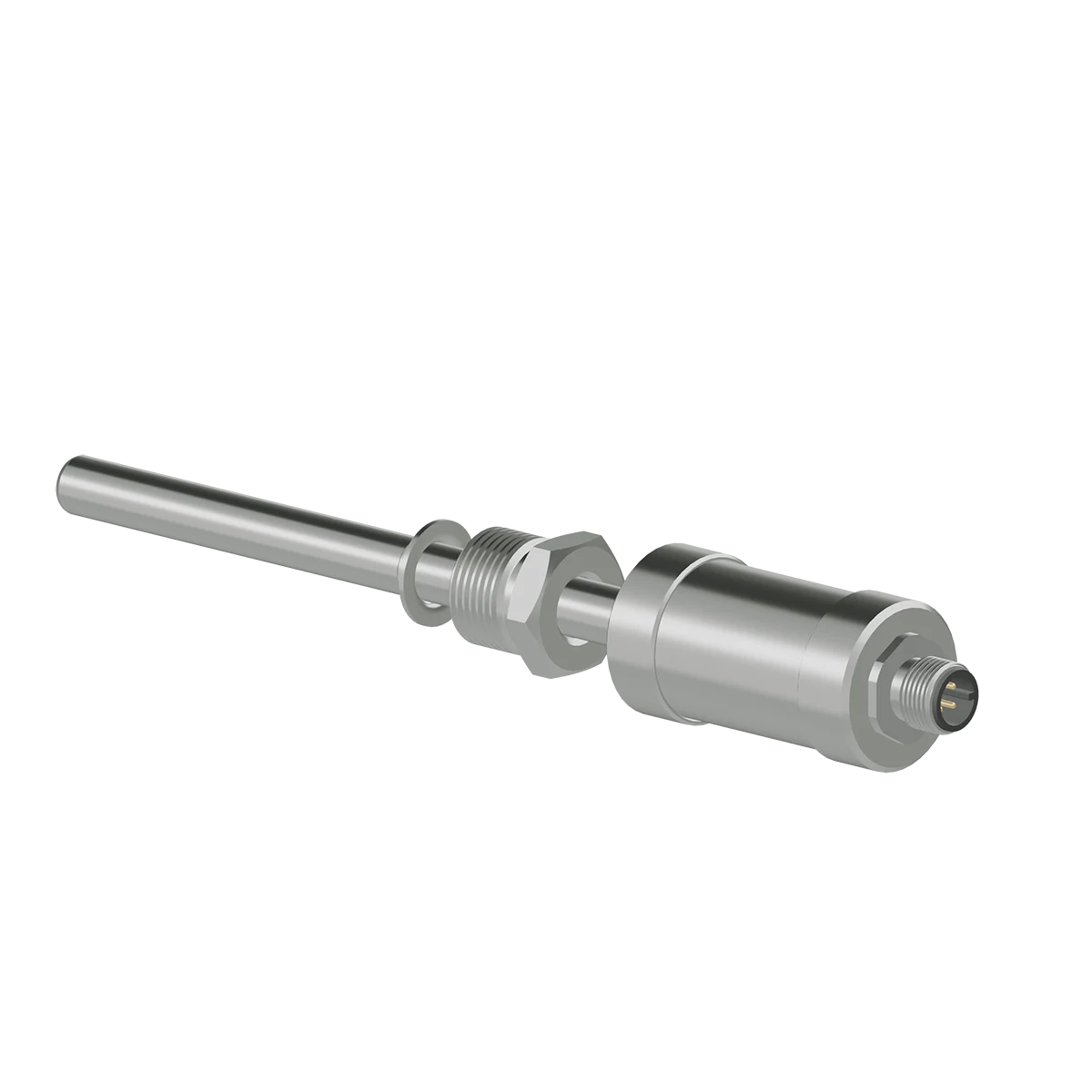

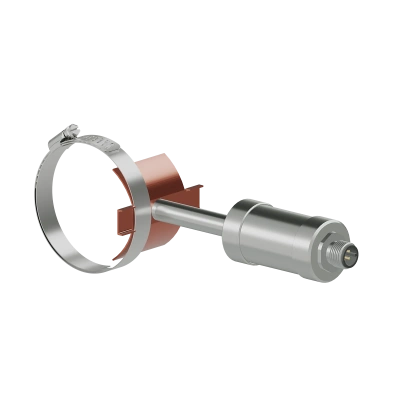

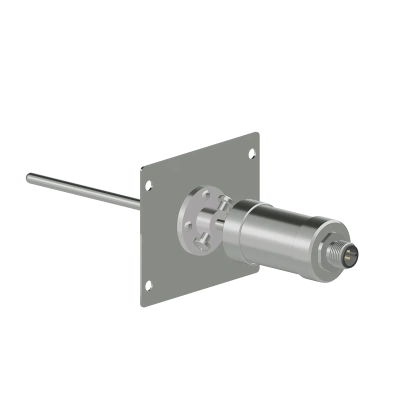

ДТСхх3 термосопротивления с коммутационным разъемом М12
Датчики температуры ДТСхх3 с коммутационным разъемом М12 позволяют измерять температуру до 500 °С (ДТС с платиновым ЧЭ) и до 180 °С (ДТС с медным ЧЭ). Подключение к измерительной линии производится медным кабелем (кабель в комплекте не идет, заказывается отдельно).
Ответная часть разъема М12 не входит в комплект поставки и приобретается отдельно. Для заказа доступны разборные разъёмы М12 или формованные кабельные сборки М12.
Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:
- 50М и 100М (W100 = 1,428, α = 0,00428 °С-1)
- 50П и 100П (W100 = 1,391, α = 0,00391 °С-1)
- РТ100, РТ1000 (W100 = 1,385, α = 0,00385 °С-1)
Среда измерения
Твердые, жидкие и газообразные среды (неагрессивных к защитной арматуре и материалу чувствительного элемента ЧЭ датчика).
Отличительные особенности ДТСхх3 с М12:
- Удобство монтажа: разъем М12 (1 ЧЭ – 4 pin, 2 ЧЭ – 4pin; 6 pin)
- Большое количество исполнений за счет новой маркировки
По устойчивости к воздействию синусоидальных вибраций по ГОСТ Р 52931-2008 датчики без монтажных элементов (в гладкой защитной арматуре) соответствуют группе V2, с монтажными элементами – группе N2.
Основные характеристики
Вероятность безотказной работы при соблюдении условий эксплуатации:
ДТС с платиновым ЧЭ
- от -50 до +250 °С – не менее 0,95 за 40 000 ч;
- от -196 (-60 °С – для РТ100, РТ1000) до -50 °С и от +250 °С до + 450 °С – не менее 0,95 за 15 000 ч.
ДТС с медным ЧЭ
- от -50 до +150 °С – не менее 0,95 за 15 000 ч.
Для монтажа датчиков ДТСхх3 на объекты рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1, Б.П.2 и Б.У.1, а также съемные подвижные штуцеры ШП.
Стандартный срок производства – от 5 рабочих дней
Технические характеристики ДТСхх3 термосопротивления с коммутационным разъемом М12:| Характеристики | ДТСхх3 | ||
| Номинальная статическая характеристика (НСХ) | 50М, 100М | 50П,100П | PT100,PT1000 |
| Диапазон измеряемых температур: | |||
| - класс допуска А |
| -100…+450 °C* | -30…+300 °C* |
| - класс допуска В и С | -50…+180 °C | -196…+500 °C* | -50…+500 °C* |
| Температура окружающей среды | -50…+85 °C | ||
| Показатель тепловой инерции | не более 10…30 с | ||
| Количество чувствительных элементов | 1 или 2 | ||
| Схема внутренних соединений проводников | 2 – двухпроводная 3 – трехпроводная 4 – четырехпроводная (только 1 ЧЭ) | ||
| Условное давление, не более: | |||
| – защитная арматура из стали с диаметром монтажной части до 6 мм | 0,4 МПа | ||
| – защитная арматура из стали с диаметром монтажной части 6 мм | 0,6 МПа | ||
| – защитная арматура из стали с диаметром монтажной части от 8 до 10 мм | 10 МПа | ||
| Сопротивление изоляции, не менее: | |||
| – при температуре (25 ± 10) °С; | 100 МОм | ||
| – при температуре от плюс 100 до плюс 250 °С; | 20 МОм | ||
| – при температуре от плюс 251 до плюс 450 °С; | 2,0 МОм | ||
| – при температуре от плюс 451 до плюс 660 °С | 0,5 МОм | ||
| Исполнение сенсора относительно корпуса | изолированный | ||
| Разъем | М12 | ||
| Тип резьбового штуцера | метрическая резьба, трубная резьба | ||
| Материал защитной арматуры | сталь 12Х18Н10Т медь (для ДТС223) | ||
| Степень защиты | IP65; IP67 (кроме ДТС223) | ||
| Средний срок службы | не менее 10 лет | ||
Примечание
* - для ДТС223 максимальная температура составляет +250 °C.
