ТРМ33 контроллер для вентиляции
Прибор ОВЕН ТРМ33 предназначен для регулирования температуры воздуха в помещениях, оборудованных системой приточной вентиляции с водяным калорифером.

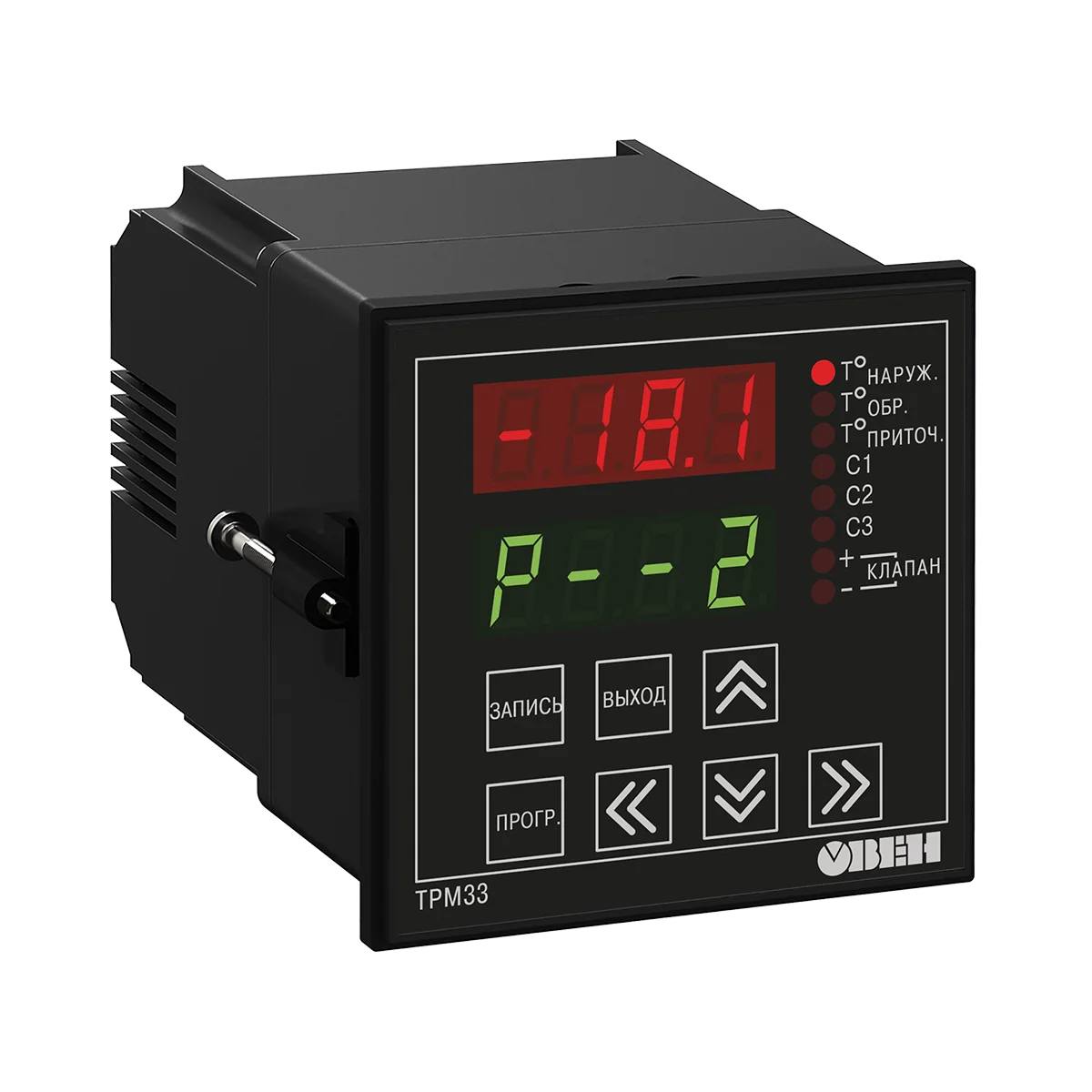

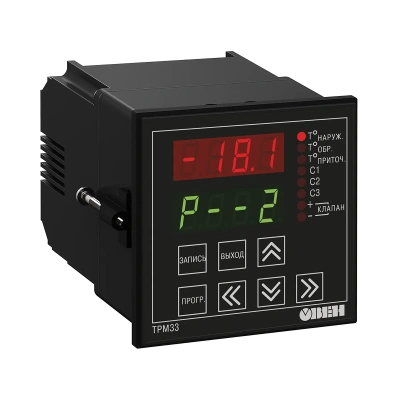

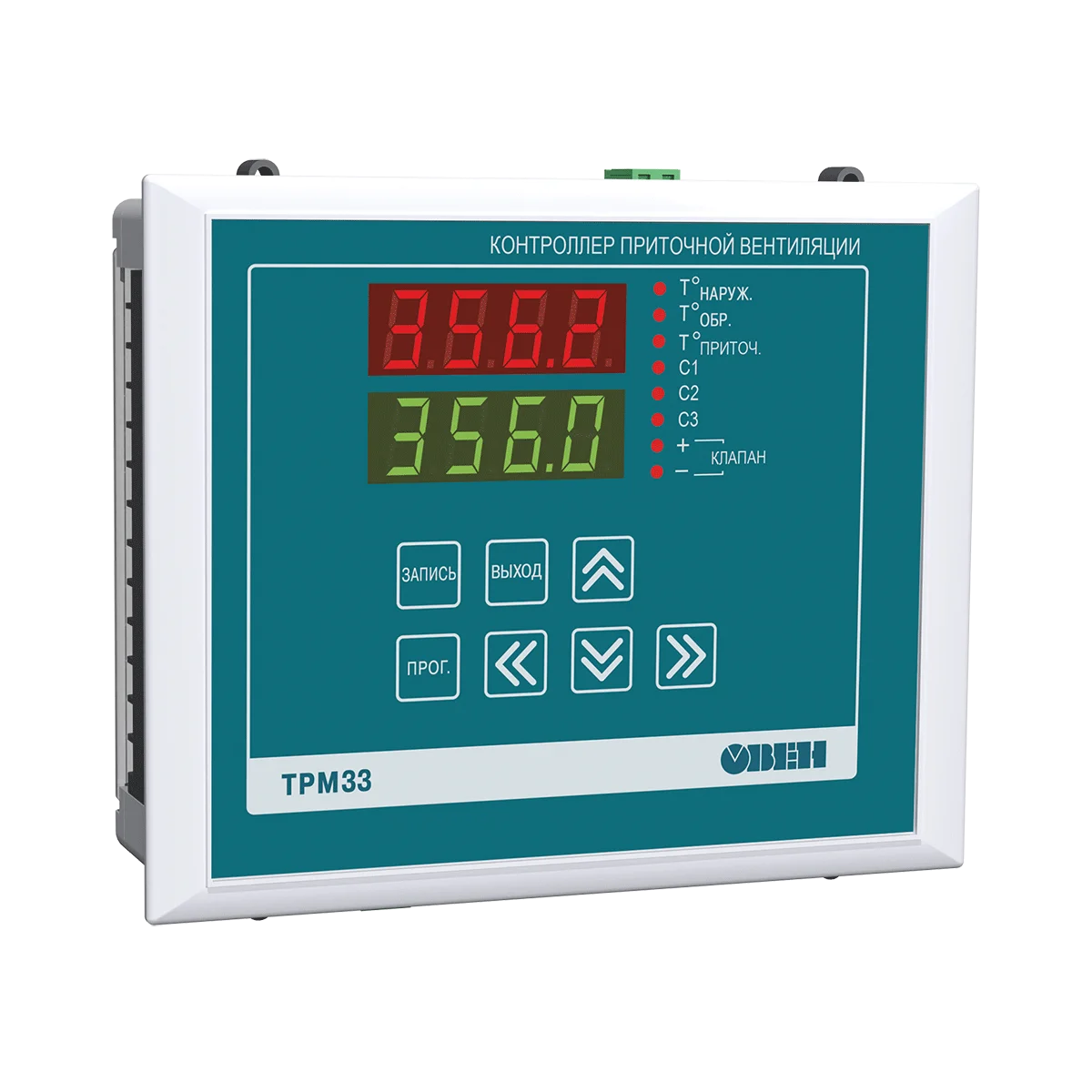

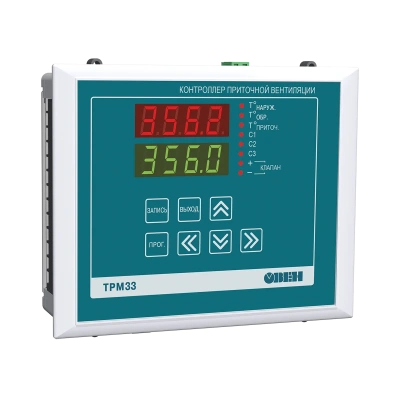

ТРМ33 выпускается в щитовом корпусе типа Щ4 и типа Щ7, степень защиты со стороны лицевой панели IP54.
Функциональные возможности терморегулятора ОВЕН ТРМ33
- Поддержание заданной температуры приточного воздуха по ПИД-закону
- Управление приточным вентилятором, жалюзи и КЗР, подающим теплоноситель в калорифер
- Работа в различных режимах:
- прогрев калорифера при запуске системы;
- защита системы от превышения температуры обратной воды;
- защита водяного калорифера от замерзания;
- дежурный режим с выключенным вентилятором и закрытыми жалюзи;
- автоматический переход в летний режим.
- Регистрация данных на ПК по интерфейсу RS-485 (по заказу)
Бесплатно: OPC-сервер, драйвер для работы со SCADA-системой TRACE MODE; библиотеки WIN DLL
Сравнение ТРМ33 с контроллером ТРМ1033
| Критерий | ТРМ33 | ТРМ1033 |
| По типу системы | ||
| Приточные системы | да | да |
| Приточно-вытяжные системы | нет | да |
| Системы с рециркуляцией | нет | да (управление клапанами 0…10 В) |
| Системы с рекуператором | нет | да (управление 0…10 В): гликолевый, пластинчатый, роторный |
| Системы с увлажнителем | нет | да (дискретное управление) |
| Системы с резервным вентилятором | нет | да |
| Системы с водяным калорифером | да | да |
| Системы с электрическим калорифером | нет | да (до 3-х ступеней: 1-я – аналоговая, 2-я и 3-я – дискретные) |
| Системы с фреоновым охладителем | нет | да (дискретное управление) |
| По функционалу | ||
| Корректировка температуры приточного воздуха по температуре в помещении | нет | да |
| Корректировка температуры приточного воздуха по температуре обратки | нет | да |
| Управление воздушной заслонкой | дискретное | дискретное/аналоговое в системах с рециркуляцией |
| Обогрев воздушной заслонки | нет | да |
| Управление клапаном | дискретное | дискретное/0…10 В |
| Контроль засоренности фильтра | нет | да |
| Журнал аварий | нет | да |
| Ручное управление | нет | да |
| Управление по интерфейсу | нет | да |
| Работа по расписанию | нет | да |
Конфигурации OPC
| Конфигурация Lectus OPC для опроса ТРМ33-Щ7 | Скачать |
| Конфигурация Lectus OPC для опроса ТРМ33-Щ4 | Скачать |
| Наименование характеристики | Значение |
| Напряжение питания | от 130 до 242 В (номинальное значение 220 В) |
| Потребляемая мощность | не более 6 ВА |
| Диапазон контроля температуры | -50... + 199,9°С |
| Тип входных ТС | ТСМ, ТСП |
| Количество каналов контроля температуры | 3 |
| Количество дискретных входов | 3 |
| Время цикла опроса датчиков | не более 6 с |
| Количество выходных реле | 4 |
| Максимальный ток, коммутируемый контактами реле | 1 А при напряжении 220 В 50 Гц (cos j > 0,4) |
| Адаптеры, используемые для подключения прибора к RS-232 порту ПК | АС3М для приборов ТРМ33.Х.ХХ.RS |
| Адаптер, используемый для подключения прибора к USB порту ПК | АС4 для приборов ТРМ33-Х.ХХ.RS |
| Габаритные размеры | |
| Щ4, щитовой | 96×96×145 мм; IP54 |
| Щ7, щитовой | 144×169×50,5 мм; IP54 |
| Наименование | Описание | Цена |
| ТРМ1033-220.00.00 | Контроллер вентиляции без установленной программы управления, питание 220В. | 20 069,00 ₽ |
| ТРМ1033-220.01.00 | Контроллер управления приточной вентиляцией с водяным калорифером нагрева, питание 220В. | 20 069,00 ₽ |
| ТРМ1033-220.02.00 | Контроллер управления приточной вентиляцией с электрическим калорифером нагрева, питание 220В. | 20 069,00 ₽ |
| ТРМ1033-220.03.00 | Контроллер управления приточной вентиляцией с водяным калорифером нагрева и водяным охладителем, питание 220В. | 20 069,00 ₽ |
| ТРМ1033-220.04.00 | Контроллер управления приточной вентиляцией с водяным калорифером нагрева и фреоновым охладителем, питание 220В. | 20 069,00 ₽ |
| ТРМ1033-220.05.00 | Контроллер управления приточной вентиляцией с электрическим калорифером нагрева и фреоновым охладителем, питание 220В. | 20 069,00 ₽ |
| ТРМ1033-220.01.01 | Контроллер управления приточной вентиляцией с водяным калорифером нагрева и резервным вентилятором, питание 220В. | 20 069,00 ₽ |
| ТРМ1033-220.01.02 | Контроллер управления приточной вентиляцией с водяным калорифером нагрева и увлажнителем, питание 220В. | 20 069,00 ₽ |
| ТРМ1033-220.02.01 | Контроллер управления приточной вентиляцией с электрическим калорифером нагрева и резервным вентилятором, питание 220В. | 20 069,00 ₽ |
| ТРМ1033-220.02.02 | Контроллер управления приточной вентиляцией с электрическим калорифером нагрева и увлажнителем, питание 220В. | 20 069,00 ₽ |
| ТРМ1033-220.21.00 | Контроллер управления приточно-вытяжной вентиляцей с водяным калорифером нагрева и рециркуляцией, питание 220В. | 20 069,00 ₽ |
| ТРМ1033-220.22.00 | Контроллер управления приточно-вытяжной вентиляцей с электрическим калорифером нагрева и рециркуляцией, питание 220В. | 20 069,00 ₽ |
| ТРМ1033-220.31.00 | Контроллер управления приточно-вытяжной вентиляцей с водяным калорифером нагрева и рекуператором, питание 220В. | 20 069,00 ₽ |
| ТРМ1033-220.32.00 | Контроллер управления приточно-вытяжной вентиляцей с электрическим калорифером нагрева и рекуператором, питание 220В. | 20 069,00 ₽ |
| ТРМ1033-24.00.00 | Контроллер вентиляции без установленной программы управления, питание 24В. | 20 069,00 ₽ |
| ТРМ1033-24.01.00 | Контроллер управления приточной вентиляцией с водяным калорифером нагрева, питание 24В. | 20 069,00 ₽ |
| ТРМ1033-24.02.00 | Контроллер управления приточной вентиляцией с электрическим калорифером нагрева, питание 24В. | 20 069,00 ₽ |
| ТРМ1033-24.03.00 | Контроллер управления приточной вентиляцией с водяным калорифером нагрева и водяным охладителем, питание 24В. | 20 069,00 ₽ |
| ТРМ1033-24.04.00 | Контроллер управления приточной вентиляцией с водяным калорифером нагрева и фреоновым охладителем, питание 24В. | 20 069,00 ₽ |
| ТРМ1033-24.05.00 | Контроллер управления приточной вентиляцией с электрическим калорифером нагрева и фреоновым охладителем, питание 24В. | 20 069,00 ₽ |
| ТРМ1033-24.01.01 | Контроллер управления приточной вентиляцией с водяным калорифером нагрева и резервным вентилятором, питание 24В. | 20 069,00 ₽ |
| ТРМ1033-24.01.02 | Контроллер управления приточной вентиляцией с водяным калорифером нагрева и увлажнителем, питание 24В. | 20 069,00 ₽ |
| ТРМ1033-24.02.01 | Контроллер управления приточной вентиляцией с электрическим калорифером нагрева и резервным вентилятором, питание 24В. | 20 069,00 ₽ |
| ТРМ1033-24.02.02 | Контроллер управления приточной вентиляцией с электрическим калорифером нагрева и увлажнителем, питание 24В. | 20 069,00 ₽ |
| ТРМ1033-24.21.00 | Контроллер управления приточно-вытяжной вентиляцей с водяным калорифером нагрева и рециркуляцией, питание 24В. | 20 069,00 ₽ |
| ТРМ1033-24.22.00 | Контроллер управления приточно-вытяжной вентиляцей с электрическим калорифером нагрева и рециркуляцией, питание 24В. | 20 069,00 ₽ |
| ТРМ1033-24.31.00 | Контроллер управления приточно-вытяжной вентиляцей с водяным калорифером нагрева и рекуператором, питание 24В. | 20 069,00 ₽ |
| ТРМ1033-24.32.00 | Контроллер управления приточно-вытяжной вентиляцей с электрическим калорифером нагрева и рекуператором, питание 24В. | 20 069,00 ₽ |
| ТРМ1033-220.06.00 | Контроллер управления приточной вентиляцией с электрическим калорифером нагрева и водяным охладителем, питание 220В. | 20 069,00 ₽ |
| ТРМ1033-24.06.00 | Контроллер управления приточной вентиляцией с электрическим калорифером нагрева и водяным охладителем, питание 24В. | 20 069,00 ₽ |
