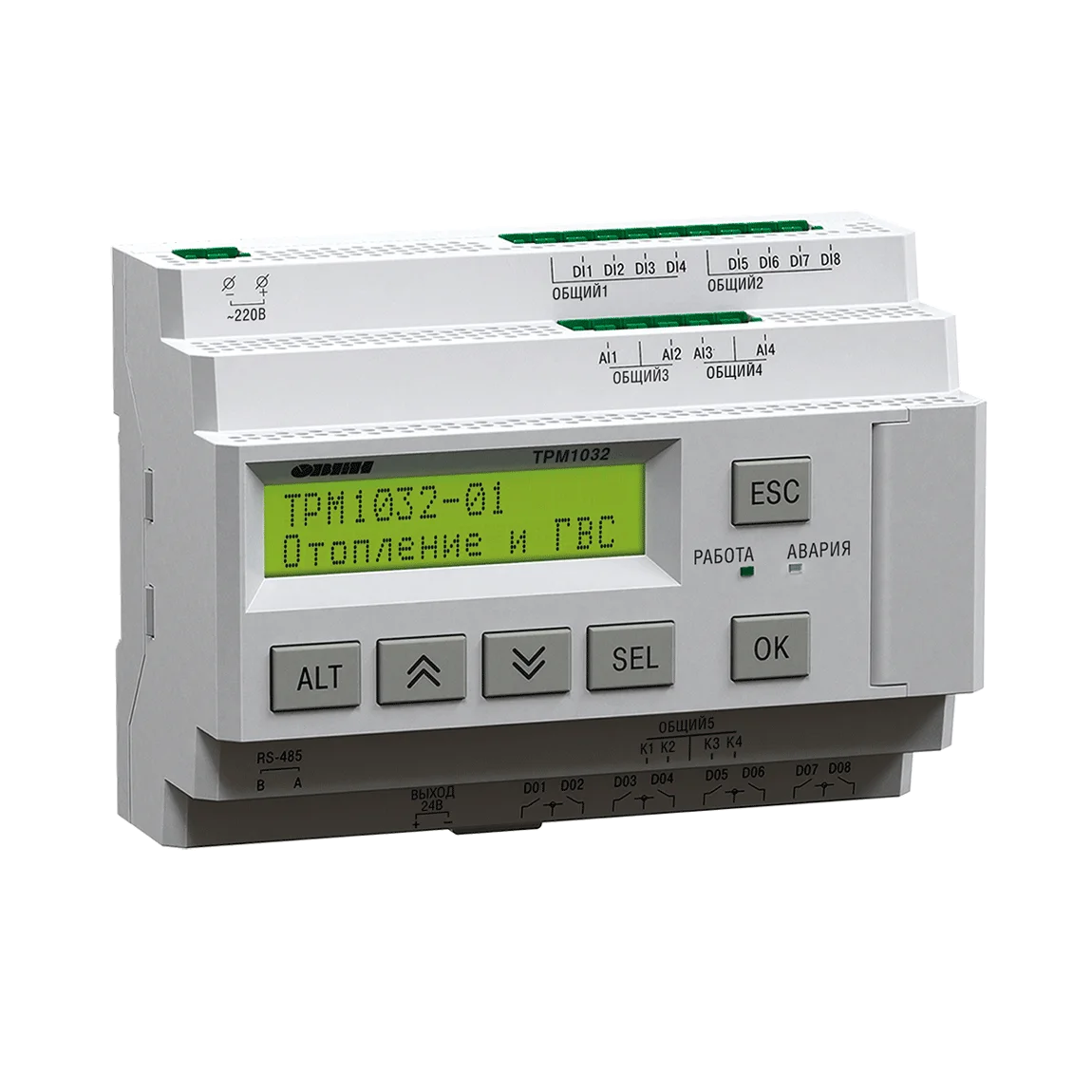

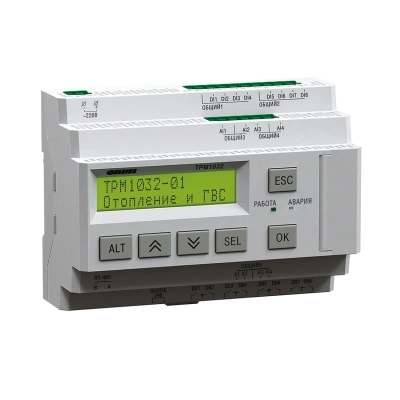

ТРМ1032 регулятор для отопления и ГВС с транзисторными ключами
ТРМ1032 - контроллер с готовым алгоритмом регулирования температуры в системах отопления и ГВС. Предназначен для применения в индивидуальных и центральных тепловых пунктах (ИТП и ЦТП) и котельных. Регулятор отопления и ГВС поддерживает температуру по заданной уставке или отопительному графику, управляет запорно-регулирующим клапаном (КЗР), циркуляционными насосами, поддерживает давление системы, управляя контуром подпитки.
Преимущества
| Наименование | Значение | |
| ТРМ1032–230.24.01 ТРМ1032–230.24.02 | ТРМ1032–230.230.01 ТРМ1032–230.230.02 | |
| Питание | ||
| Диапазон напряжения питания | 94...264 В переменного тока | |
| Номинальное напряжение питания | 120/230 В при 47...63 Гц | |
| Гальваническая развязка | Есть | |
| Электрическая прочность изоляции между входом питания и другими цепями | 2830 В | |
| Потребляемая мощность, не более | 17 ВА | |
| Встроенный источник питания | Есть | |
| Выходное напряжение встроенного источника питания постоянного тока | (24 ± 3) В | |
| Ток нагрузки встроенного источника питания, не более | 100 мА | |
| Электрическая прочность изоляции между выходом питания и другими цепями | 1780 В | |
| Дискретные входы | ||
| Количество входов | 8 | |
| Напряжение «логической единицы» | 15...30 В постоянного тока | 159...264 В переменного тока |
| Ток «логической единицы» | 5 мА (при 30 В) | 0,75...1,5 мА |
| Напряжение «логического нуля» | –3...+5 В | 0...40 В |
| Подключаемые входные устройства | Датчики типа «сухой контакт», коммутационные устройства (контакты реле, кнопок и т. д.) | |
| Гальваническая развязка | Групповая, по 4 входа (1–4 и 5–8, «общий минус») | |
| Электрическая прочность изоляции: | ||
| - между группами входов | 1780 В | |
| - между другими цепями | 2830 В | |
| Аналоговые входы | ||
| Количество входов | 4 | |
| Тип измеряемых сигналов | датчики РТ100, РТ1000, 100М, 4…20 мА, РТ500, 500П, 100П | |
| Время опроса входов | 10 мс | |
| Предел допускаемой основной приведенной погрешности при измерении | ± 1 % | |
| Дискретные выходы | ||
| Количество выходных устройств, тип | 8 электромагнитных реле (нормально-разомкнутые) | |
| Коммутирующее напряжение в нагрузке: | ||
| - для цепи постоянного тока, не более | 30 В (резистивная нагрузка) | |
| - для цепи переменного тока, не более | 250 В (резистивная нагрузка) | |
| Допустимый ток нагрузки, не более | 5 А при напряжении не более 250 В переменного тока и cos φ > 0,95 3 А при напряжении не более 30 В постоянного тока | |
| Гальваническая развязка | Групповая по 2 реле (1–2, 3–4, 5–6, 7–8) | |
| Электрическая прочность изоляции: | ||
| - между другими цепями | 2830 В | |
| - между группами выходов | 1780 В | |
| Транзисторные выходы | ||
| Количество выходных устройств, тип | 4 оптопары транзисторные n-p-n-типа | |
| Напряжение коммутации, не более | 60 В постоянного тока, питание внешнее | |
| Ток коммутации, не более | 200 мА | |
| Гальваническая развязка | Есть | |
| Электрическая прочность изоляции | 2830 В | |
| Интерфейс обмена данными | ||
| Тип интерфейса | RS-485 | |
| Протокол обмена данными | Modbus RTU, Modbus ASCII | |
| Режим работы интерфейса | Slave | |
| Скорость обмена данными | 9600, 14400, 19200, 38400, 57600, 115200 бод | |
| Индикация и элементы управления | ||
| Тип дисплея | Текстовый монохромный ЖКИ с подсветкой, 2 × 16 символов | |
| Индикаторы | 2 светодиодных индикатора (красный и зеленый) | |
| Кнопки | 6 шт. | |
| Корпус | ||
| Тип корпуса | Для крепления на DIN-рейку (35 мм) | |
| Габаритные размеры | 123×90×58 мм | |
| Степень защиты корпуса по ГОСТ 14254– 2015 | IP20 | |
| Масса прибора, не более | 0,6 кг | |
| Средний срок службы | 8 лет | |
Условия эксплуатации
Прибор следует эксплуатировать в следующих условиях:
-
закрытые взрывобезопасные помещения без агрессивных паров и газов;
-
температура окружающего воздуха от -20 до +55 °С;
-
верхний предел относительной влажности воздуха: не более 80 % при +25 °С и более низких температурах без конденсации влаги;
-
атмосферное давление от 84 до 106 кПа.
По устойчивости к климатическим воздействиям во время эксплуатации прибор соответствует группе исполнения В4 по ГОСТ Р 52931– 2008 и категории УХЛ4 по ГОСТ 15150–69.
По устойчивости к механическим воздействиям во время эксплуатации прибор соответствует группе исполнения N1 по ГОСТ Р 52931–2008.
По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ Р 52931–2008.
Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51841 и ГОСТ Р 51522 для оборудования класса А.
По уровню излучения радиопомех (помехоэмессии) прибор соответствует нормам, установленным для оборудования класса А по ГОСТ Р 51318.22 (СИСПР 22–97).
Прибор устойчив к прерываниям, провалам и выбросам напряжения питания:
-
для переменного тока в соответствии с требованиями ГОСТ 30804.4.11–2013 (степень жесткости PS2);
-
для постоянного тока в соответствии с требованиями ГОСТ Р 51841– 2001 (МЭК 61131–2–2003, степень жесткости PS1) – длительность прерывания напряжения питания до 10 мс включительно, длительность интервала от 1 секунды и более.
| Наименование | Описание | Цена |
| ТРМ1032-230.24.02 | Регулятор систем отопления и ГВС, питание дискр.входов 24 В пост.тока, 2 насоса подпитки | 23 424,00 ₽ |
| ТРМ1032-230.24.01 | Регулятор систем отопления и ГВС, питание дискр.входов 24 В пост.тока, 1 насос подпитки | 23 424,00 ₽ |
| ТРМ1032-230.230.01 | Регулятор систем отопления и ГВС, питание дискр.входов 230 В перем.тока, 1 насос подпитки | 23 424,00 ₽ |
| ТРМ1032-230.230.02 | Регулятор систем отопления и ГВС, питание дискр.входов 230 В перем.тока, 2 насоса подпитки | 23 424,00 ₽ |
