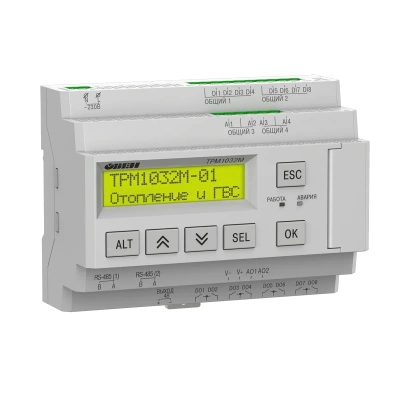

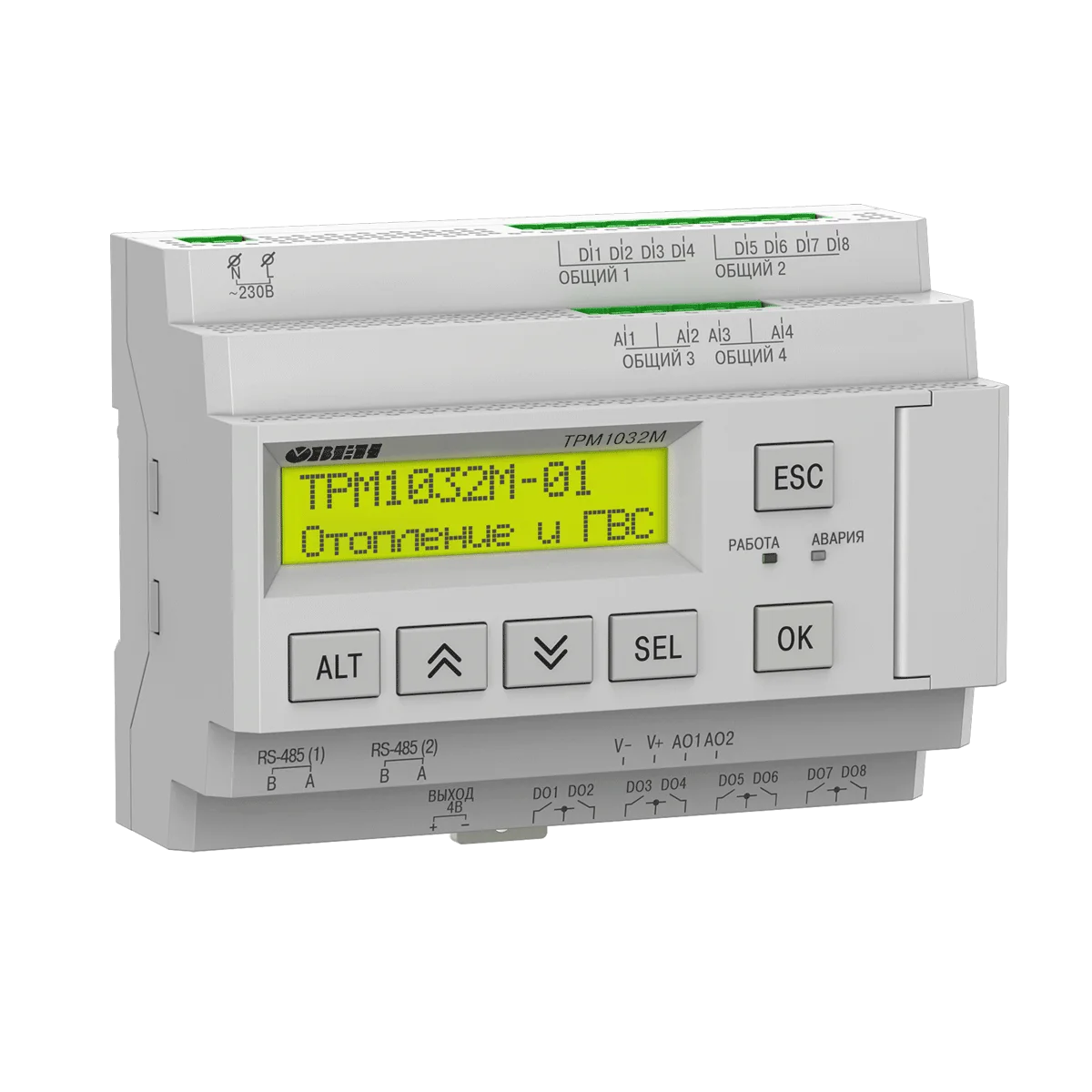

Name: ТРМ1032М Контроллер для отопления и ГВС
Brand: Овен
SKU: ТРМ1032М Контроллер для отопления и ГВС

88005552623@mail.ru
Астана, шоссе Алаш, 22, 1 этаж, офис 102
Пн - Пт: с 9:00 до 18:00

Нет в наличии

Рассчитать доставку

Гарантия 5 лет

Характеристики

Производитель

Овен

Нет в наличии

Рассчитать доставку

Гарантия 5 лет

Все товары Овен

Все товары категории

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

ТРМ1032М – контроллер с готовыми алгоритмами для регулирования температуры в системах отопления и ГВС. Предназначен для применения в индивидуальных и центральных тепловых пунктах (ИТП и ЦТП) и котельных. Поддерживает управление от 1 до 15 контуров потребителей в зависимых и независимых системах. Контроллер отопления и ГВС регулирует температуру по заданной уставке или отопительному графику, управляет запорно-регулирующим клапаном (КЗР), циркуляционными насосами, поддерживает давление в системе отопления, управляя контурами подпитки, защищает обратный теплоноситель от превышения температуры.

Преимущества

Технические характеристики ТРМ1032М Контроллер для отопления и ГВС:

Схемы подключения контроллера для отопления ТРМ1032М

ТРМ1032М-Х1.00.Р

ТРМ1032М-Х1.00.К

ТРМ1032М-Х1.00.У

ТРМ1032М-Х1.00.И

ТРМ1032М-Х2.00.Р

ТРМ1032М-Х2.00.К

ТРМ1032М-Х2.00.У

ТРМ1032М-Х2.00.И

Схема подключения модуля расширения к ТРМ1032М-Х2

Схемы подключения модулей расширения

Подключение ТРМ1032М-01.Х.Х к ТРМ1032–11.Х.Х

Подключение ТРМ1032М-02.Х.Х к ТРМ1032М–12.Х.Х

Технические характеристики контроллера для отопления

Общие сведения
Напряжение питания	90…264 В, номинальное 230 В
Часы реального времени	Есть
Модули расширения ПРМ	Да, до 2-х
Встроенный источник питания 24 В	Есть
Дискретные входы
Количество	8
Подключаемые устройства	Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.)
Номинальное напряжение питания	230 В
Гальваническая развязка	Групповая по 4 входа (1-4, 5-8)
Аналоговые входы
Количество	4
Тип измеряемых сигналов	Датчики РТ1000, РТ500, 4–20 мА, NTC
Период обновления значений всех каналов	10 мс
Дискретные выходы
Количество	8
Тип выходов	Релейные (нормально-разомкнутые)
Допустимая нагрузка	5А при напряжении не более 250 В перем. тока, cos φ > 0,95 3 А при напряжении не более 30В пост. тока
Гальваническая развязка	Групповая, по 2 выхода
Дискретные выходы типа К
Количество	4
Тип выходов	Оптопары транзисторные (N-P-N)
Ток коммутации, не более	200 мА
Напряжение коммутации, не более	60 В
Гальваническая развязка	Есть
Аналоговые выходы
Количество	2 (модификации)
Тип выходов	4...20 мА (И) или 0...10 В (У) – выбирается при заказе
Гальваническая развязка	Выход 4…20 мА (И): индивидуальная 2830 В Выход 0…10 В (У): групповая 2830 В
Интерфейсы
Количество	2
Интерфейс	RS-485
Протокол	Modbus RTU/ASCII
Режим работы	Master/Slave
Индикация и управление
Тип дисплея	Текстовый монохромный ЖКИ с подсветкой, 2×16 символов
Язык	Русский
Количество механических кнопок	6

Чертежи, схемы, модели контроллера для отопления

Условные графические обозначения (УГО)

УГО ТРМ1032–230 Х.01_ЕСКД	dwg 45.24 kB pdf 195.95 kB
УГО ТРМ1032–230 Х.01_СПДС	dwg 47.49 kB pdf 182.85 kB

Габаритный чертеж

2D Модель ТРМ1032–230.Х.01	dwg 541.19 kB pdf 1.35 MB
3D Модель ТРМ1032–230.X.01	pdf 3.09 MB step 22.07 MB

Рабочая документация на контроллер для отопления

ТРМ1032М

dwg

2.23 MB

pdf

2.07 MB

Наименование	Описание	Цена
ТРМ1032М-11.10.Р	1xRS-485 master, 1xRS-485 slave, независ-е к-ры, с модулем подпитки, упр-е КЗР мех.реле	32 208,00 ₽
ТРМ1032М-11.20.И	1xRS-485 master, 1xRS-485 slave, независ-е к-ры, с модулем датчиков, упр-е КЗР 4..20 мА	33 672,00 ₽
ТРМ1032М-11.30.У	1xRS-485 master, 1xRS-485 slave, независ-е к-ры, с модулем подпитки и датчиков, упр-е КЗР 0..10 В	43 920,00 ₽
ТРМ1032М-01.00.Р	2xRS-485 slave, независ-е к-ры, без доп.модулей, упр-е КЗР мех.реле	21 960,00 ₽
ТРМ1032М-01.10.Р	2xRS-485 slave, независ-е к-ры, с модулем подпитки, упр-е КЗР мех.реле	32 208,00 ₽
ТРМ1032М-11.00.И	1xRS-485 master, 1xRS-485 slave, независ-е к-ры, без доп.модулей, упр-е КЗР 4..20 мА	21 960,00 ₽
ТРМ1032М-02.00.У	2xRS-485 slave, зависимые к-ры, без доп.модулей, упр-е КЗР 0..10 В	21 960,00 ₽
ТРМ1032М-01.30.У	2xRS-485 slave, независ-е к-ры, с модулем подпитки и датчиков, упр-е КЗР 0..10 В	43 920,00 ₽
ТРМ1032М-01.20.И	2xRS-485 slave, независ-е к-ры, с модулем датчиков, упр-е КЗР 4..20 мА	33 672,00 ₽
ТРМ1032М-12.00.У	1xRS-485 master, 1xRS-485 slave, зависимые к-ры, без доп.модулей, упр-е КЗР 0..10 В	21 960,00 ₽
ТРМ1032М-01.10.И	2xRS-485 slave, независ-е к-ры, с модулем подпитки, упр-е КЗР 4..20 мА	32 208,00 ₽
ТРМ1032М-02.00.И	2xRS-485 slave, зависимые к-ры, без доп.модулей, упр-е КЗР 4..20 мА	21 960,00 ₽
ТРМ1032М-11.10.И	1xRS-485 master, 1xRS-485 slave, независ-е к-ры, с модулем подпитки, упр-е КЗР 4..20 мА	32 208,00 ₽
ТРМ1032М-02.10.У	2xRS-485 slave, зависимые к-ры, с модулем насосов, упр-е КЗР 0..10 В	32 208,00 ₽
ТРМ1032М-12.10.У	1xRS-485 master, 1xRS-485 slave, зависимые к-ры, с модулем насосов, упр-е КЗР 0..10 В	32 208,00 ₽
ТРМ1032М-01.20.У	2xRS-485 slave, независ-е к-ры, с модулем датчиков, упр-е КЗР 0..10 В	33 672,00 ₽
ТРМ1032М-12.00.Р	1xRS-485 master, 1xRS-485 slave, зависимые к-ры, без доп.модулей, упр-е КЗР мех.реле	21 960,00 ₽
ТРМ1032М-01.20.Р	2xRS-485 slave, независ-е к-ры, с модулем датчиков, упр-е КЗР мех.реле	33 672,00 ₽
ТРМ1032М-11.20.У	1xRS-485 master, 1xRS-485 slave, независ-е к-ры, с модулем датчиков, упр-е КЗР 0..10 В	33 672,00 ₽
ТРМ1032М-11.00.Р	1xRS-485 master, 1xRS-485 slave, независ-е к-ры, без доп.модулей, упр-е КЗР мех.реле	21 960,00 ₽
ТРМ1032М-12.00.И	1xRS-485 master, 1xRS-485 slave, зависимые к-ры, без доп.модулей, упр-е КЗР 4..20 мА	21 960,00 ₽
ТРМ1032М-01.00.И	2xRS-485 slave, независ-е к-ры, без доп.модулей, упр-е КЗР 4..20 мА	21 960,00 ₽
ТРМ1032М-02.00.Р	2xRS-485 slave, зависимые к-ры, без доп.модулей, упр-е КЗР мех.реле	21 960,00 ₽
ТРМ1032М-12.10.И	1xRS-485 master, 1xRS-485 slave, зависимые к-ры, с модулем насосов, упр-е КЗР 4..20 мА	32 208,00 ₽
ТРМ1032М-02.10.Р	2xRS-485 slave, зависимые к-ры, с модулем насосов, упр-е КЗР мех.реле	32 208,00 ₽
ТРМ1032М-11.30.Р	1xRS-485 master, 1xRS-485 slave, независ-е к-ры, с модулем подпитки и датчиков, упр-е КЗР мех.реле	43 920,00 ₽
ТРМ1032М-11.30.И	1xRS-485 master, 1xRS-485 slave, независ-е к-ры, с модулем подпитки и датчиков, упр-е КЗР 4..20 мА	43 920,00 ₽
ТРМ1032М-01.00.У	2xRS-485 slave, независ-е к-ры, без доп.модулей, упр-е КЗР 0..10 В	21 960,00 ₽
ТРМ1032М-01.10.У	2xRS-485 slave, независ-е к-ры, с модулем подпитки, упр-е КЗР 0..10 В	32 208,00 ₽
ТРМ1032М-11.10.У	1xRS-485 master, 1xRS-485 slave, независ-е к-ры, с модулем подпитки, упр-е КЗР 0..10 В	32 208,00 ₽
ТРМ1032М-02.10.И	2xRS-485 slave, зависимые к-ры, с модулем насосов, упр-е КЗР 4..20 мА	32 208,00 ₽
ТРМ1032М-01.30.И	2xRS-485 slave, независ-е к-ры, с модулем подпитки и датчиков, упр-е КЗР 4..20 мА	43 920,00 ₽
ТРМ1032М-11.20.Р	1xRS-485 master, 1xRS-485 slave, независ-е к-ры, с модулем датчиков, упр-е КЗР мех.реле	33 672,00 ₽
ТРМ1032М-11.00.У	1xRS-485 master, 1xRS-485 slave, независ-е к-ры, без доп.модулей, упр-е КЗР 0..10 В	21 960,00 ₽
ТРМ1032М-01.30.Р	2xRS-485 slave, независ-е к-ры, с модулем подпитки и датчиков, упр-е КЗР мех.реле	43 920,00 ₽
ТРМ1032М-12.10.Р	1xRS-485 master, 1xRS-485 slave, зависимые к-ры, с модулем насосов, упр-е КЗР мех.реле	32 208,00 ₽
ТРМ1032М-01.00.К	2xRS-485 slave, независ-е к-ры, без доп.модулей, упр-е КЗР транзисторами	21 960,00 ₽
ТРМ1032М-01.10.К	2xRS-485 slave, независ-е к-ры, с модулем подпитки, упр-е КЗР транзисторами	32 208,00 ₽
ТРМ1032М-01.20.К	2xRS-485 slave, независ-е к-ры, с модулем датчиков, упр-е КЗР транзисторами	33 672,00 ₽
ТРМ1032М-01.30.К	2xRS-485 slave, независ-е к-ры, с модулем подпитки и датчиков, упр-е КЗР транзисторами	43 920,00 ₽
ТРМ1032М-11.00.К	1xRS-485 master, 1xRS-485 slave, независ-е к-ры, без доп.модулей, упр-е КЗР транзисторами	21 960,00 ₽
ТРМ1032М-11.10.К	1xRS-485 master, 1xRS-485 slave, независ-е к-ры, с модулем подпитки, упр-е КЗР транзисторами	32 208,00 ₽
ТРМ1032М-11.20.К	1xRS-485 master, 1xRS-485 slave, независ-е к-ры, с модулем датчиков, упр-е КЗР транзисторами	33 672,00 ₽
ТРМ1032М-11.30.К	1xRS-485 master, 1xRS-485 slave, независ-е к-ры, с модулем подпитки и датчиков, упр-е КЗР транзисторами	43 920,00 ₽
ТРМ1032М-02.00.К	2xRS-485 slave, зависимые к-ры, без доп.модулей, упр-е КЗР транзисторами	21 960,00 ₽
ТРМ1032М-02.10.К	2xRS-485 slave, зависимые к-ры, с модулем насосов, упр-е КЗР транзисторами	32 208,00 ₽
ТРМ1032М-12.00.К	1xRS-485 master, 1xRS-485 slave, зависимые к-ры, без доп.модулей, упр-е КЗР транзисторами	21 960,00 ₽
ТРМ1032М-12.10.К	1xRS-485 master, 1xRS-485 slave, зависимые к-ры, с модулем насосов, упр-е КЗР транзисторами	32 208,00 ₽
