ТРМ251 ПИД-регулятор с пошаговыми программами и RS-485
Проанализировав опыт эксплуатации промышленных регуляторов со встроенным таймером и поддержкой выполнения программ технолога (ТРМ501, ТРМ151, МПР51), компания ОВЕН выпустила на рынок ТРМ251 – программный ПИД регулятор. Этот прибор объединил в себе возможности современного, универсального средства управления технологическим процессом, простоту в эксплуатации, интуитивно понятный интерфейс оператора и надежность, обеспеченную применением современной элементной базы. ТРМ251 соответствует классу «А» по электромагнитной совместимости в промышленных условиях.
Назначение прибора ОВЕН ТРМ251
Одноканальный программный ПИД-регулятор ОВЕН ТРМ251 применяется для управления многоступенчатыми температурными режимами в системах управления электропечами (камерными, элеваторными, шахтными, плавильными и др.).
Прибор имеет удобный, интуитивно понятный человеко-машинный интерфейс.
Прибор выпускается в корпусах 2-х типов: настенном Н и щитовом Щ1.
Функциональные возможности прибора ОВЕН ТРМ251
- Два универсальных входа (основной и резервный)
- Функция резервирования датчиков – автоматическое включение резервного датчика в случае отказа основного
- Время опроса входа – 300 мс
- Программное пошаговое ПИД-регулирование – 3 программы технолога по 5 шагов
- Автонастройка ПИД-регулятора по современному эффективному алгоритму
- Три управляющих выхода:
- управление исполнительным механизмом (э/м реле, транзисторная или симисторная оптопара, 4...20 мА, выход для управления внешним твердотельным реле)
- сигнализация о выходе регулируемой величины за заданные пределы (э/м реле)
- сигнализация о неисправности датчика или обрыве контура регулирования LBA (э/м реле) или регистрация (4...20 мА)
- Удобный человеко-машинный интерфейс
- Сетевой интерфейс RS-485 (протоколы Modbus RTU/ASCII, ОВЕН)
- Конфигурирование на ПК или с лицевой панели прибора
- Функция сохранения образа EEPROM
| Напряжение питания | 90...245 В переменного тока |
| Частота напряжения питания | 47...63 Гц |
| Потребляемая мощность | не более 6 ВА |
| Количество универсальных входов | 2 (основной и резервный) |
| Минимальное время опроса датчика | 0,3 с |
| Количество выходных элементов | 3 |
| Тип интерфейса связи | RS-485 |
| Протоколы передачи данных | ОВЕН, Modbus RTU, Modbus ASCII |
| Скорость передачи данных: | |
| – по протоколу ОВЕН | 2,4; 4,8; 9,6; 14,4; 19,6; 28,8; 38,4; 57,6; 115,2 кбит/с |
| – по протоколу Modbus RTU/ASCII | 9,6; 14,4; 19,6; 28,8; 38,4; 57,6; 115,2 кбит/с |
| Габаритные размеры (мм) и степень защиты корпуса: | |

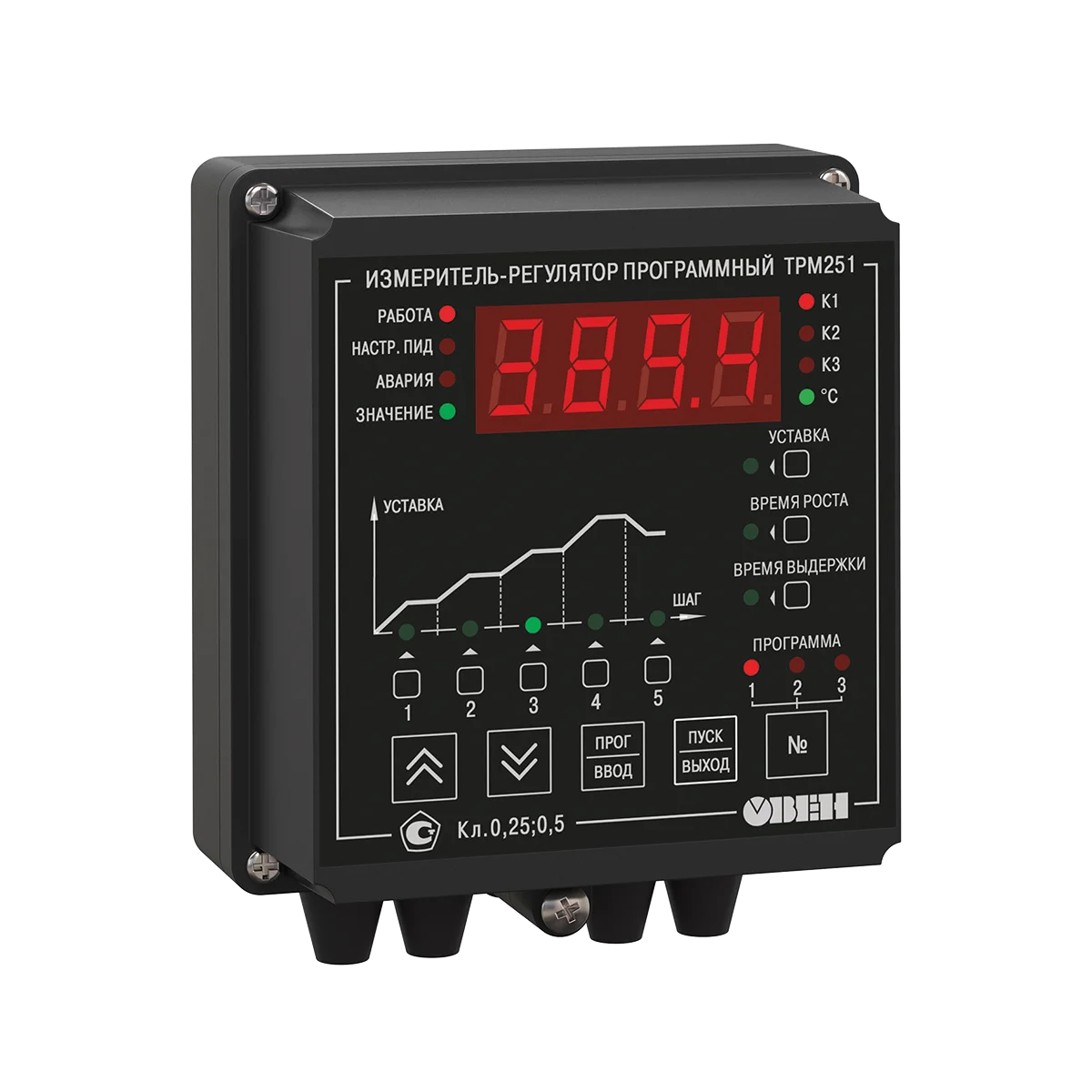

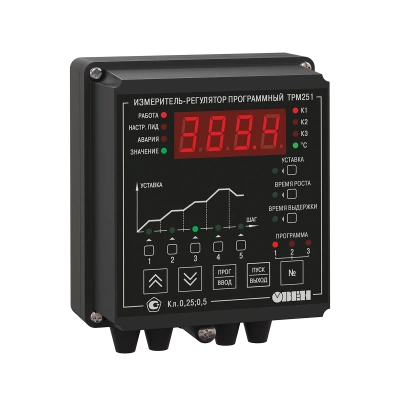

| – настенный Н | 130×105×65, IP44 |

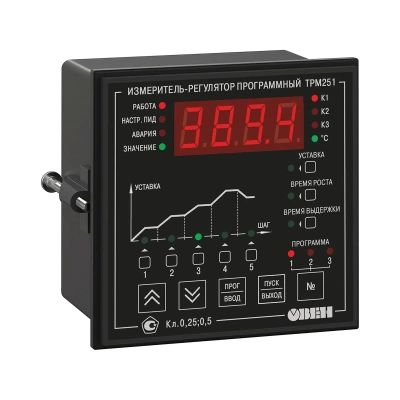

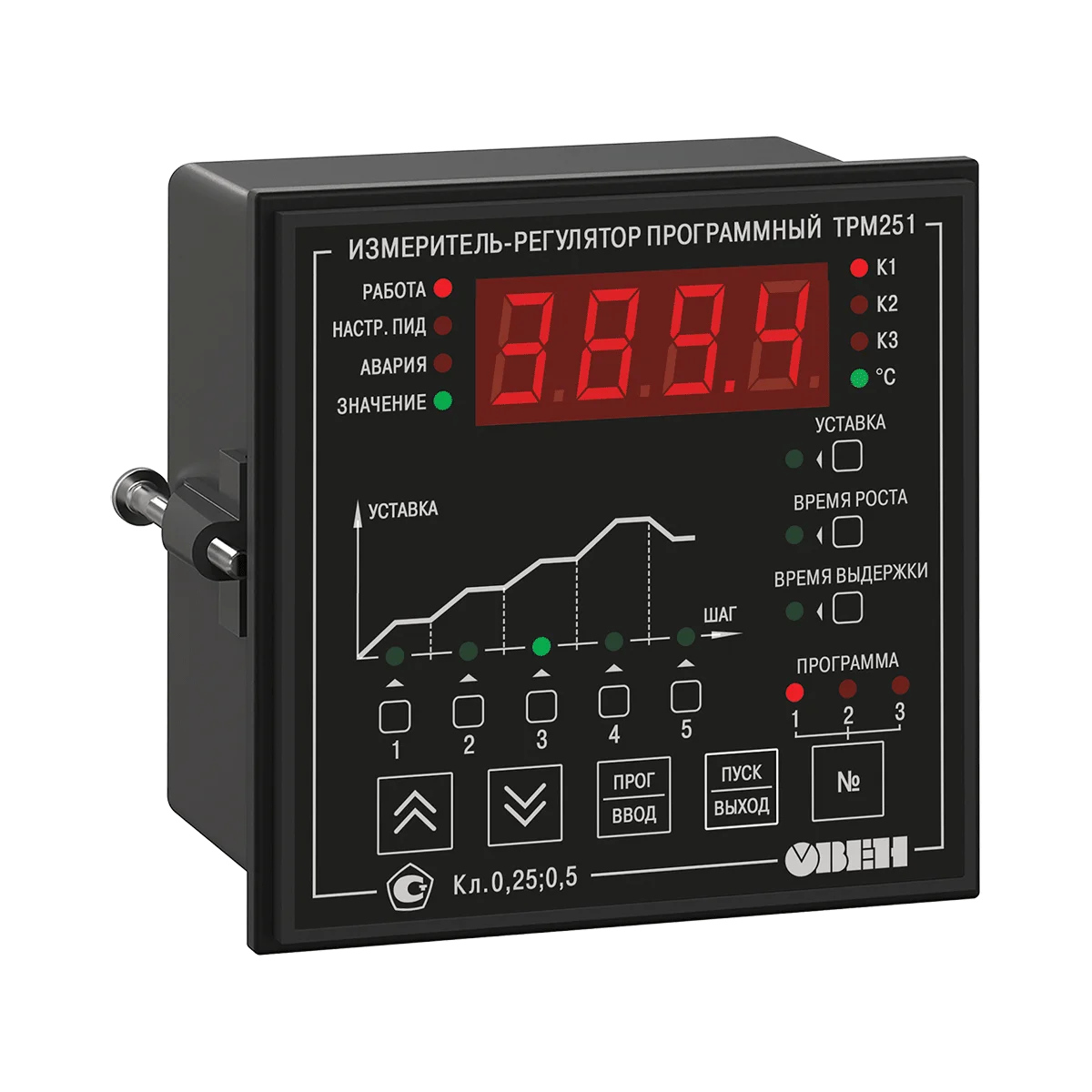

| – щитовой Щ1 | 96×96×70, IP54 со cтороны передней панели |
| Масса прибора | не более 0,5 кг |
Характеристики измерительных датчиков
| Тип датчика | Диапазон измерений | Разрешающая способность* | Предел основной приведенной погрешности |
| ТСМ 50М/100М (W100=1,426) | –50…+200 °С | 0,1 °С | ±0,25 % |
| ТСМ 50М/100М (W100=1,428) | –99…+200 °С | 0,1 °С | |
| ТСП 50П/100П (W100=1,391) | –200…+750 °С | 0,1 °С | |
| ТСП 50П/100П (W100= 1,385), Pt100 | –200…+750 °С | 0,1 °С | |
| ТСП 500П/1000П (W100=1,391) | –200…+750 °С | 0,1 °С | |
| ТСП 500П/1000П (W100=1,385), Pt1000 | –200…+750 °С | 0,1 °С | |
| ТСП 100Н/1000Н (W100=1,617) | –60…+180 °С | 0,1 °С | |
| ТСМ гр. 23 | –50…+180 °С | 0,1 °С | |
| ТХК (L) | –200…+800 °С | 0,1 °С | ±0,5 % |
| ТХА (К) | –200…+1300 °С | 0,1 °С | |
| ТЖК (J) | –200…+1200 °С | 0,1 °С | |
| ТНН (N) | –200…+1300 °С | 0,1 °С | |
| ТПП (S), ТПП (R) | 0…+1750 °С | 0,1 °С | |
| ТПР (B) | +200…+1800 °С | 0,1 °С | |
| ТВР (А-1) | 0…+2500 °С | 0,1 °С | |
| ТВР (А-2) | 0…+1800 °С | 0,1 °С | |
| ТВР (А-3) | 0…+1800 °С | 0,1 °С | |
| ТМК (Т) | –200…+400 °С | 0,1 °С | |
| Сигнал тока 0…5 мА, 0…20 мА, 4…20 мА | 0…100 % | 0,1 % | ±0,25 % |
| Сигнал напряжения –50…+50 мВ, 0…1 В | 0…100 % | 0,1 % | |
| * При измерении температуры выше 999,9 °С и ниже минус 99,9 °С разрешающая способность прибора 1 °С | |||
Характеристики выходных элементов
| Обозначение | Тип выходного элемента (ВЭ) | Электрические характеристики |
| Р | электромагнитное реле | для ВЭ1 – 4 А, для ВЭ2, ВЭ3 – 2 А при 220 В 50 Гц, cos φ>0,4 |
| К | транзисторная оптопара n–p–n типа | 400 мА при 60 В пост. тока |
| С | симисторная оптопара | 50 мА при 250 В (пост. откр. симистор) |
| И | цифроаналоговый преобразователь «параметр–ток 4…20 мА» | сопротивление нагрузки 0…1300 Ом |
| Т | выход для управления | выходное напряжение 4...6 В |
Условия эксплуатации
| Температура окружающего воздуха | +1...+50 °С |
| Атмосферное давление | 84...106,7 кПа |
| Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги) | не более 80 % |
| Наименование | Описание | Цена |
| ТРМ251-Щ1.ИРР | ПИД-регулятор с пошаговыми программами и RS-485, ЦАП «ток 4-20мА», 2 э/м реле | 18 117,00 ₽ |
| ТРМ251-Щ1.ТРР | ПИД-регулятор с пошаговыми программами и RS-485, управление твердотельным реле, 2 э/м реле | 15 852,68 ₽ |
| ТРМ251-Щ1.РРР | ПИД-регулятор с пошаговыми программами и RS-485, 3 э/м реле | 15 852,68 ₽ |
| ТРМ251-Щ1.ИРИ | ПИД-регулятор с пошаговыми программами и RS-485, 2 ЦАП «ток 4-20мА», э/м реле | 18 117,00 ₽ |
| ТРМ251-Щ1.СРР | 18 117,00 ₽ | |
| ТРМ251-Н.ИРР | 18 117,00 ₽ | |
| ТРМ251-Щ1.РРИ | 18 117,00 ₽ | |
| ТРМ251-Н.ТРР | 18 117,00 ₽ | |
| ТРМ251-Н.КРР | 18 117,00 ₽ | |
| ТРМ251-Щ1.ТРИ | 18 117,00 ₽ | |
| ТРМ251-Щ1.СРИ | 18 117,00 ₽ | |
| ТРМ251-Н.СРР | 18 117,00 ₽ | |
| ТРМ251-Н.КРИ | 18 117,00 ₽ | |
| ТРМ251-Н.РРИ | 18 117,00 ₽ | |
| ТРМ251-Н.ИРИ | 18 117,00 ₽ | |
| ТРМ251-Щ1.КРИ | 18 117,00 ₽ | |
| ТРМ251-Н.СРИ | 18 117,00 ₽ | |
| ТРМ251-Щ1.КРР | 18 117,00 ₽ | |
| ТРМ251-Н.РРР | 18 117,00 ₽ | |
| ТРМ251-Н.ТРИ | 18 117,00 ₽ |
