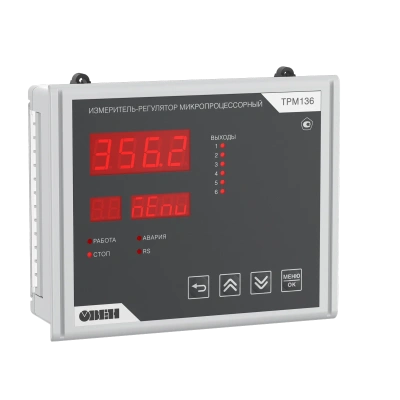

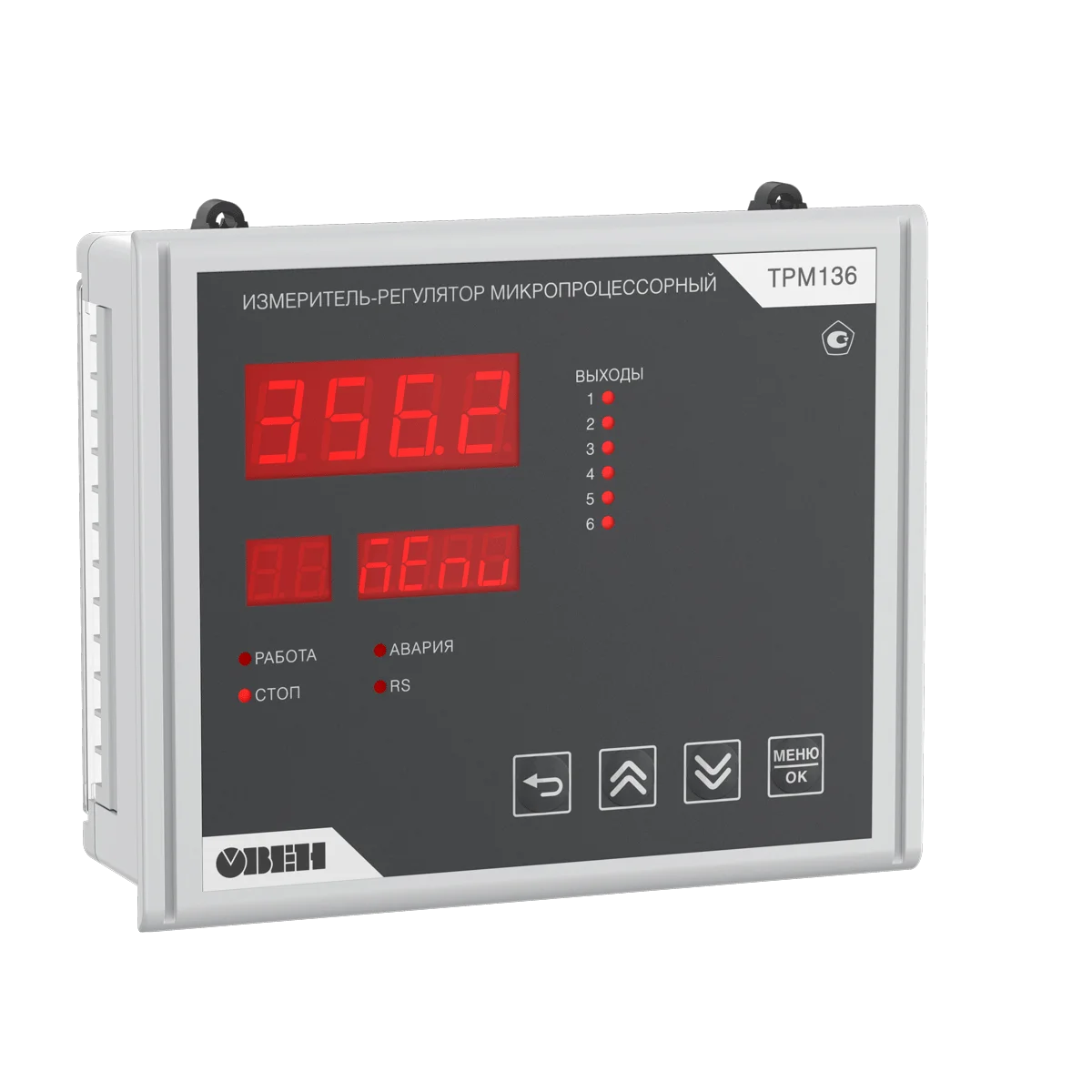

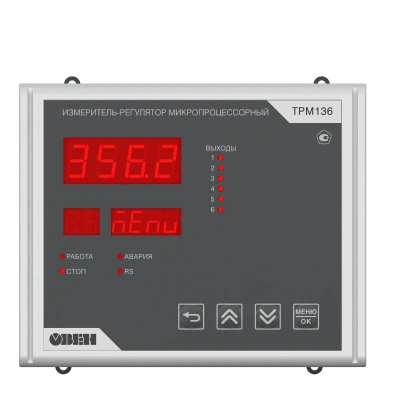

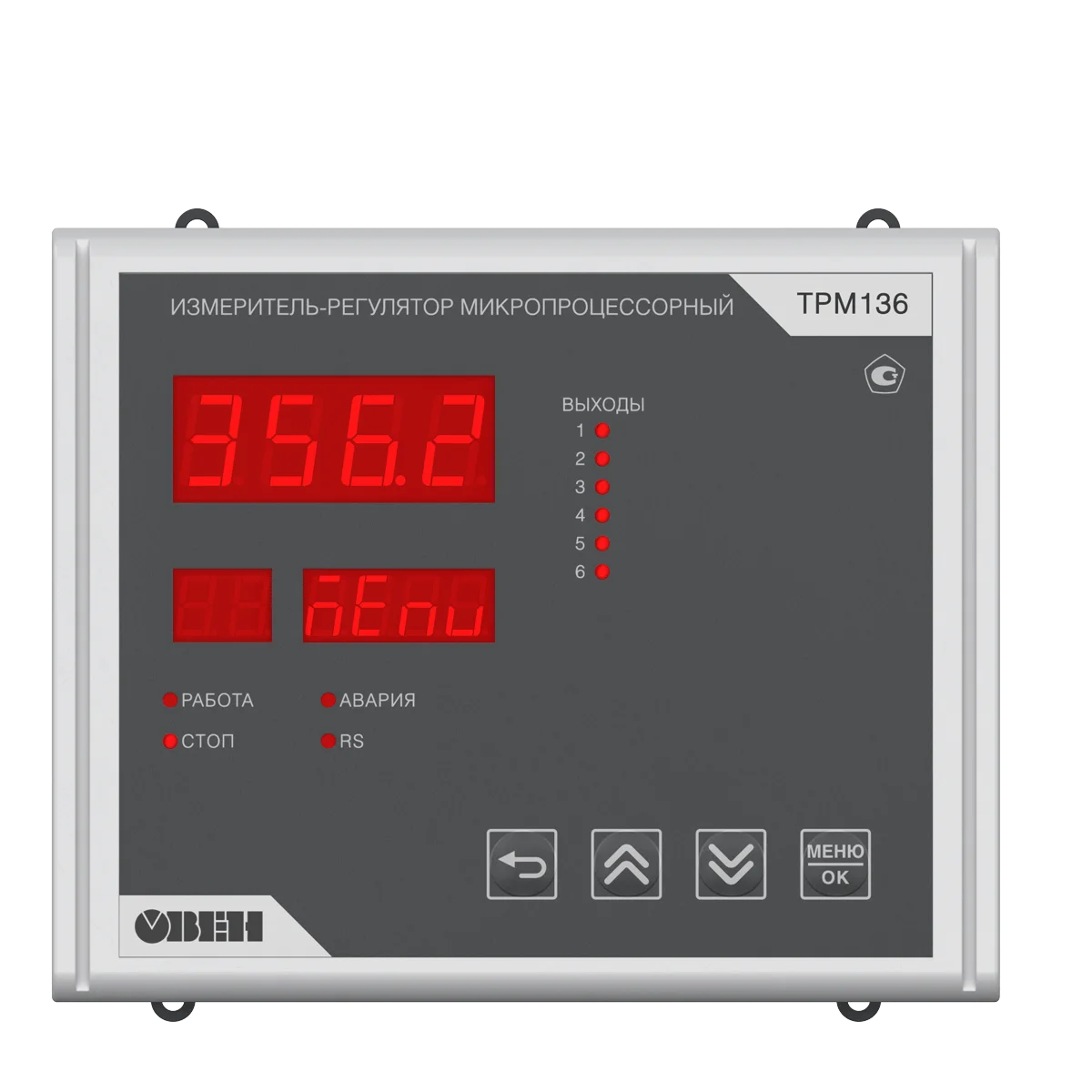

ТРМ136 [M02] обновленный шестиканальный ПИД-регулятор с USB и RS-485
ТРМ136 предназначен для измерения и регулирования температуры, давления, влажности и других физических величин в многозонных системах. Регулятор обрабатывает сигналы с датчиков, осуществляет управление объектом и передает данные в системы верхнего уровня АСУ ТП.
Измеритель-регулятор ТРМ136 подходит под разные задачи автоматизации. Он оснащен шестью универсальными входами, к которым можно подключить все стандартные датчики. Каналы можно группировать или делать независимыми в соответствии с задачей.
Регулятор управляет шестью исполнительными механизмами, тип которых можно выбрать при заказе в любых комбинациях.
Устройство настраивается без программирования. Выберите готовую конфигурацию для типовой задачи или задайте собственную с кнопок прибора или с ПК через конфигуратор.
Многоканальный регулятор ТРМ136 широко используется в металлообрабатывающей, пищевой, химической и других областях промышленности. Например, может управлять обогревом до шести зон нефтепровода или осуществлять контроль температуры подшипниковых узлов на электродвигателе.
Преимущества
Экономия на количестве каналов
Регулятор на шесть каналов значительно дешевле, чем шесть отдельных одноканальных регуляторов, и при этом экономит место в шкафу автоматики.
Быстрая настройка через USB
Конфигурирование прибора с помощью USB-Type C. Все параметры прибора настраиваются через Owen Configurator с помощью кабеля USB Type C. Подключать питание для этого не требуется.
Все типы управления в одном приборе
Прибор поддерживает ПИД- и двухпозиционное регулирование, регистрацию и сигнализацию. Для этого не нужно выбирать отдельную модификацию – достаточно выбрать нужный тип управления в настройках прибора.
Встроенное питание токовой петли
Для подключения токовых датчиков (0…5, 0…20, 4…20) мА не требуется блок питания. Датчик питается от самого прибора.
Дискретные входы
Все 6 входов ТРМ136 могут работать как с аналоговыми сигналами (ТС, ТП, I, U), так и с дискретными (кнопка, переключатель). На любой вход можно подключить внешнее устройство управления и запускать/останавливать каждый канал регулирования или группу каналов. Для этого достаточно выбрать дискретный тип датчика в меню, а не заказывать отдельную модификацию.
50 поддерживаемых сигналов
Работа со всеми стандартными датчиками: ТС, ТП, I, U. Работа с терморезисторами, пирометрами, потенциометрами и дискретными сигналами.
При замене датчика достаточно указать его тип в меню, а не заменять сам прибор.
Работа при -40 ⁰С
Расширенный температурный диапазон позволяет обеспечить надлежащую работу прибора в суровых климатических условиях при температуре от -40 до + 55 ⁰С.
Погодозависимое регулирование
Возможность создания графика уставок по температуре наружного воздуха.
Возможности
- Шесть универсальных входов для подключения датчиков ТС, ТП, I, U, терморезисторов, пирометров, дискретных сигналов в любых комбинациях
- Шесть выходных устройств с управлением исполнительными механизмами по ПИД-, двухпозиционному или П-регулированию. Тип выходных устройств указывается при заказе, доступны любые комбинации
- Вычисление средних значений, разности и скорости изменения измеряемых величин
- Вычисление влажности психрометрическим методом (по сухому и влажному термометру)
- Управление выходными устройствами с кнопок прибора, с помощью внешних кнопок или по RS-485
- Подача аварийного сигнала при неисправности датчиков с отображением причины на индикаторе
Корпус
| Щитовой Щ7 | 144×169×50,5 мм IP54 со стороны лицевой панели IP20 со стороны задней крышки |
| Масса, не более | 1 кг |
Питание
| Напряжение питания | ~90…253 В, номинальное 230 В, частота 47…63 Гц |
| Потребляемая мощность, не более | 18 ВА |
| Встроенный источник питания | =24±3 В при максимальном токе 200 мА |
Коммуникационные интерфейсы
| Количество портов | 1 × RS-485 1 × USB Type-C |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII |
Входы
| Количество | 6 × AI/DI (универсальные) |
| Время опроса входа, не более | Терморезисторы: 0,75 с Дискретный вход: 0,1 с |
| Подключаемые сигналы | Термосопротивления Термопары Сигналы тока и напряжения |
| Пределы допускаемой основной приведенной погрешности измерений, не более | ±0,25 % ТС, терморезисторы, сигналы напряжения и силы постоянного тока ±0,5 % ТП Пирометры |
Выходы
| Количество | 6 × DO/AO любые комбинации на выбор |
| Тип выхода |
|
| И | Ток: 4…20 мА |
| У | Напряжение: 0…10 В |
| Р | Электромагнитное реле: 4 А, 250 В |
| К | Транзисторная оптопара n-p-n: 400 мА, 60 В |
| С | Симисторная оптопара: 40 мА, 250 В |
| Т | Управление твердотельным реле: 3,3…6,5 В, 50 мА |
Эксплуатация
| Рабочая температура | -40…+55 ⁰С |
| Гарантия | 5лет |
Характеристики измерительных датчиков
Термометры сопротивления по ГОСТ 6651-2009 или термопреобразователи сопротивления по ГОСТ Р 6651
| Описание сигнала | Диапазон измерения, °С |
| ТСМ (Cu50) W100 = 1.426 | -50…+200 |
| ТСМ (50М)W100 = 1.428 | -180…+200 |
| ТСП (Pt50) W100 = 1.385 | -200…+850 |
| ТСП (50П) W100 = 1.391 | -200…+850 |
| ТСМ (Cu100) W100 = 1.426 | -50…+200 |
| ТСМ (100М) W100 = 1.428 | -180…+200 |
| ТСП (Pt100) W100 = 1.385 | -200…+850 |
| ТСП (100П) W100 = 1.391 | -200…+850 |
| ТСН (100Н) W100 = 1.617 | -60…+180 |
| ТСМ (Cu500) W100 = 1.426 | -50…+200 |
| ТСМ (500М) W100 = 1.428 | -180…+200 |
| ТСП (Pt500) W100 = 1.385 | -200…+850 |
| ТСП (500П) W100 = 1.391 | -200…+850 |
| ТСН (500Н) W100 = 1.617 | -60…+180 |
| ТСМ (Cu1000) W100 = 1.426 | -50…+200 |
| ТСМ (1000М) W100 = 1.428 | -180…+200 |
| ТСП (Pt1000) W100 = 1.385 | -200…+850 |
| ТСП (1000П) W100 = 1.391 | -200…+850 |
| ТСН (1000Н) W100 = 1.617 | -60…+180 |
| ТСМ (Cu53) - в РБ – справочно | -50…+200 |
Термоэлектрические преобразователи по ГОСТ Р 8.585-2001
| Описание сигнала | Диапазон измерения, °С |
| термопара ТХК (L) | -200…+800 |
| термопара ТЖК (J) | -40…+900 |
| термопара ТНН (N) | -200…+1300 |
| термопара ТХА (K) | -200…+1300 |
| термопара ТПП (S) | 0…+1600 |
| термопара ТПП (R) | 0…+1600 |
| термопара ТПР (B) | +600…+1800 |
| термопара ТВР (А-1) | +1000…+2500 |
| термопара ТВР (А-2) | +1000…+1800 |
| термопара ТВР (А-3) | +1000…+1800 |
| Термопара ТМК (Т) | -200…+400 |
| Typ.L (DIN43710) | 0…+900 |
| ТХКн(Е) | -200…+900 |
Пирометры
| Описание сигнала | Диапазон измерения, °С |
| Пирометр РК-15 | +900…+2000 |
| Пирометр РК-20 | +1200…+2500 |
| Пирометр РС-20 | +400…+1500 |
| Пирометр РС-25 | +600…+2000 |
Унифицированные сигналы
| Описание сигнала | Диапазон измерения, % |
| ток 0…5 мА | 0…100 |
| ток 0…20 мА | 0…100 |
| ток 4…20 мА | 0…100 |
| напряжение -50…+50 мВ | 0…100 |
| напряжение 0…0,05 В | 0…100 |
| напряжение 0…1 В | 0…100 |
| напряжение 0…5 В | 0…100 |
| напряжение 0…10 В | 0…100 |
Датчики положения задвижки
| Резистивный датчик положения, потенциометр | -5…105% |
| Токовый датчик положения от 4 до 20 мА | -5…105% |
Цифровой дискретный вход
| Цифровой дискретный сигнал типа «сухой контакт» | дистанционный запуск и остановка регулирования с помощью внешних устройств: кнопки, переключатели |
Характеристики выходных устройств
| Обозначение выхода | Тип выхода | Технические параметры |
| И | Ток: 4…20 мА | Сопротивление нагрузки: 0…500 Ом, Напряжение питания: 12…32 В рассчитывается в зависимости от нагрузки |
| У | Напряжение: 0…10 В | Сопротивление нагрузки — не менее 2 кОм Напряжение питания — 15…32 В |
| Р | Электромагнитное реле | Для цепей переменного тока Для цепей постоянного тока |
| К | Транзисторная оптопара n-p-n | Ток нагрузки — не более 400 мА Напряжение нагрузки — не более 60 В постоянного тока |
| С | Симисторная оптопара | Управление внешним симистором Ток управляющего импульса — не более 400 мА Напряжение — не более 250 В, 50 Гц Коммутация нагрузки Нагрузочный ток — не более 40 мА Максимальный ток в импульсном режиме (< 2 мс) 400 мА Напряжение — не более 250 В, 50 Гц |
| Т | Управление твердотельным реле | Выходной ток не более 50 мА |
| Наименование | Описание | Цена |
| ТРМ136-Щ7.ИИККРР | Шестиканальный ПИД-регулятор с USB и RS-485 в щитовом исполнении 138х169х56 | 24 058,40 ₽ |
| ТРМ136-Щ7.ИИИИРР | Шестиканальный ПИД-регулятор с USB и RS-485 в щитовом исполнении 138х169х56 | 24 058,40 ₽ |
| ТРМ136-Щ7.ИККККК | Шестиканальный ПИД-регулятор с USB и RS-485 в щитовом исполнении 138х169х56 | 24 058,40 ₽ |
| ТРМ136-Щ7.ТТТРРР | Шестиканальный ПИД-регулятор с USB и RS-485 в щитовом исполнении 138х169х56 | 20 764,40 ₽ |
| ТРМ136-Щ7.С | Шестиканальный ПИД-регулятор с USB и RS-485 в щитовом исполнении 138х169х56 | 20 764,40 ₽ |
| ТРМ136-Щ7.ИТТТРР | Шестиканальный ПИД-регулятор с USB и RS-485 в щитовом исполнении 138х169х56 | 24 058,40 ₽ |
| ТРМ136-Щ7.ИИРРУУ | Шестиканальный ПИД-регулятор с USB и RS-485 в щитовом исполнении 138х169х56 | 24 058,40 ₽ |
| ТРМ136-Щ7.РРРРРУ | Шестиканальный ПИД-регулятор с USB и RS-485 в щитовом исполнении 138х169х56 | 24 058,40 ₽ |
| ТРМ136-Щ7.Р | Шестиканальный ПИД-регулятор с USB и RS-485 в щитовом исполнении 138х169х56 | 20 764,40 ₽ |
| ТРМ136-Щ7.ТТТТТР | Шестиканальный ПИД-регулятор с USB и RS-485 в щитовом исполнении 138х169х56 | 20 764,40 ₽ |
| ТРМ136-Щ7.И | Шестиканальный ПИД-регулятор с USB и RS-485 в щитовом исполнении 138х169х56 | 24 058,40 ₽ |
| ТРМ136-Щ7.ИИИРРР | Шестиканальный ПИД-регулятор с USB и RS-485 в щитовом исполнении 138х169х56 | 24 058,40 ₽ |
| ТРМ136-Щ7.ТТТТРР | Шестиканальный ПИД-регулятор с USB и RS-485 в щитовом исполнении 138х169х56 | 20 764,40 ₽ |
| ТРМ136-Щ7.КТТТУУ | Шестиканальный ПИД-регулятор с USB и RS-485 в щитовом исполнении 138х169х56 | 24 058,40 ₽ |
| ТРМ136-Щ7.ИИРРРР | Шестиканальный ПИД-регулятор с USB и RS-485 в щитовом исполнении 138х169х56 | 24 058,40 ₽ |
| ТРМ136-Щ7.ИРРРРУ | Шестиканальный ПИД-регулятор с USB и RS-485 в щитовом исполнении 138х169х56 | 24 058,40 ₽ |
| ТРМ136-Щ7.РРРРУУ | Шестиканальный ПИД-регулятор с USB и RS-485 в щитовом исполнении 138х169х56 | 24 058,40 ₽ |
| ТРМ136-Щ7.ИРРРРР | Шестиканальный ПИД-регулятор с USB и RS-485 в щитовом исполнении 138х169х56 | 24 058,40 ₽ |
| ТРМ136-Щ7.ИККРУУ | Шестиканальный ПИД-регулятор с USB и RS-485 в щитовом исполнении 138х169х56 | 24 058,40 ₽ |
| ТРМ136-Щ7.ИИИИР | Шестиканальный ПИД-регулятор с USB и RS-485 в щитовом исполнении 138х169х56 | 24 058,40 ₽ |
| ТРМ136-Щ7.ИКККРУ | Шестиканальный ПИД-регулятор с USB и RS-485 в щитовом исполнении 138х169х56 | 24 058,40 ₽ |
| ТРМ136-Щ7.К | Шестиканальный ПИД-регулятор с USB и RS-485 в щитовом исполнении 138х169х56 | 20 764,40 ₽ |
| ТРМ136-Щ7.Т | Шестиканальный ПИД-регулятор с USB и RS-485 в щитовом исполнении 138х169х56 | 20 764,40 ₽ |
| ТРМ136-Щ7.ИИТТРР | Шестиканальный ПИД-регулятор с USB и RS-485 в щитовом исполнении 138х169х56 | 24 058,40 ₽ |
| ТРМ136-Щ7.СССРРР | Шестиканальный ПИД-регулятор с USB и RS-485 в щитовом исполнении 138х169х56 | 20 764,40 ₽ |
| ТРМ136-Щ7.ИИИИИУ | Шестиканальный ПИД-регулятор с USB и RS-485 в щитовом исполнении 138х169х56 | 24 058,40 ₽ |
