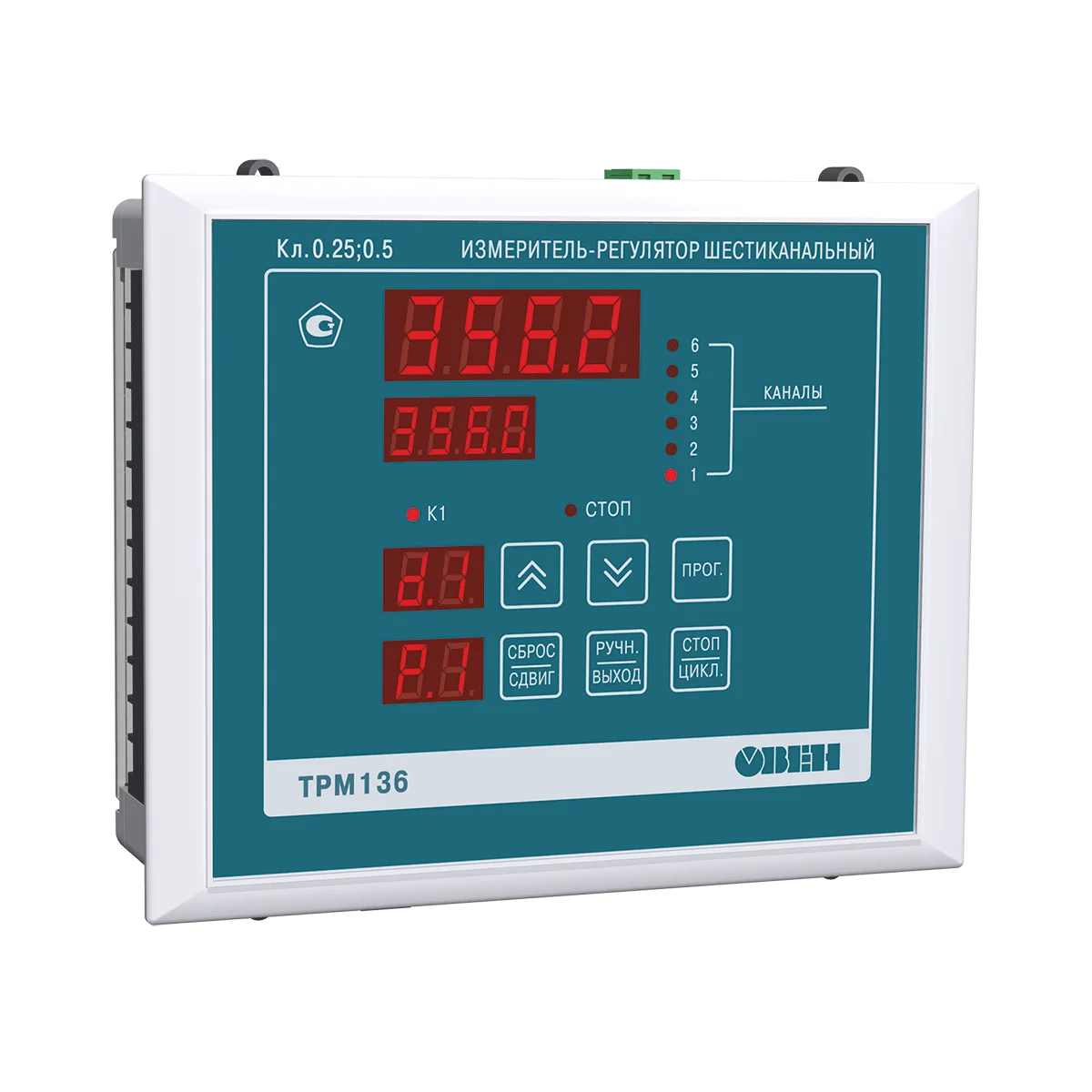

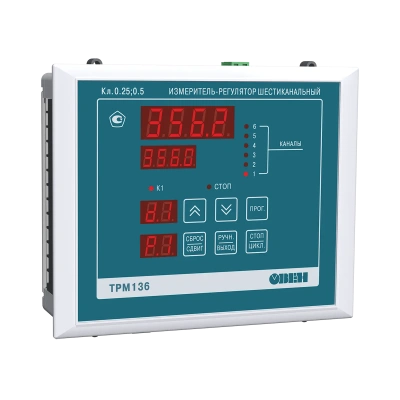

ТРМ136 шестиканальный регулятор с двухпозиционным управлением и RS-485
ТРМ136 предназначен для измерения и регулирования температуры, давления, влажности и других физических величин в многозонных системах.
Измеритель-регулятор ТРМ136 подходит под разные задачи автоматизации. Он оснащен шестью универсальными входами, к которым можно подключать все стандартные датчики. Каналы можно группировать или делать независимыми в соответствии с задачей.
Регулятор управляет шестью исполнительными механизмами, тип которых можно выбрать при заказе в любых комбинациях.
Устройство настраивается без программирования. Выберите готовую конфигурацию для типовой задачи или задайте собственную с кнопок прибора или на ПК с помощью конфигуратора.
Многоканальный регулятор ТРМ136 широко используется в металлообрабатывающей, пищевой, химической и других областях промышленности. Например, может управлять обогревом до шести зон нефтепровода или осуществлять контроль подшипниковых узлов электродвигателя.
Функциональные возможности
В продаже обновленный многоканальный регулятор на 6 каналов. Это улучшенный функциональный аналог, который мы рекомендуем рассматривать для новых проектов. Сравнение приборов предыдущей и новой линейки в таблице ниже.
Обращаем ваше внимание, что приборы новой линейки еще не являются средством измерения. Получение сертификата – во 2 квартале 2026 года.
| ТРМ136 [M01] | ТРМ136 [M02] с USB |
|
|
|
| Сертификат СИ | Сертификат СИ |
| Шесть | Четыре |
| 8 индикаторов | 10 индикаторов |
| Трещотка (защелкивающийся фиксатор) | Штыревой зацеп |
| Внешний шунт для входных сигналов тока | Встроенный в прибор шунт для входных сигналов тока |
| Внешний блок питания для пассивных токовых датчиков | Блок питания не нужен: питание токовой петли от самого прибора |
| Настройка с ПК | Настройка с ПК |
| 21 | 50 дискретный сигнал «сухой контакт» NTC датчики 3К, 10К, 20К пирометры датчики положения задвижки: резистивные и токовые сигналы, передаваемые по RS-485: можно использовать в качестве модуля вывода с индикацией |
| Алгоритм регулирования Сигнализатор Регистратор | Алгоритм регулирования Сигнализатор Регистратор ПИД-регулятор ПИД для задвижек и КЗР |
| Работа по графику уставок | Работа по графику уставок |
| +1…+50 °С | -40…+50 °С |
| Наименование | Значение |
| Диапазон напряжений питания | от 90 до 264 В переменного (от 47 до 63 Гц) тока |
| Потребляемая мощность, ВА, не более | 18 |
| Количество измерительных входов в приборе | 6 |
| Время опроса одного канала, с, не более | 0,6 |
| Напряжение встроенного источника питания | (24±3) В постоянного тока (максимум 150 мА) |
| Интерфейс связи с компьютером | RS-485 |
| Скорость передачи данных по протоколу, кбит/с: ОВЕН, Modbus-RTU, Modbus-ASCII | 2,4; 4,8; 9,6; 14,4; 19,2; 28,8; 38,4; 57,6; 115,2 |
| Габаритные размеры корпуса Щ7, мм | 144×169×50,5 |
| Масса прибора, кг, не более | 1,0 |
| Гарантийный срок обслуживания | 2 года |
Выходные устройства:
| Наименование ВУ (обозначение типа) | Технические характеристики | Значение |
| Реле электромагнитное (Р) | Максимальный ток нагрузки | 4 А |
| Максимальное напряжение нагрузки | 250 В 50 Гц и cos j >0,4 | |
| Максимальное напряжение нагрузки постоянного тока, не менее | 30 В | |
| Оптопара транзисторная n-p-n-типа (К) | Максимальный ток нагрузки, не менее | 400 мА |
| Максимальное напряжение, не менее | 60 В постоянного тока | |
| Оптопара симисторная (С) | В режиме управления внешним симистором: | |
| ток (при длительности импульса не более 2 мс и частоте (50 ±1) Гц), не менее | 400 мА | |
| действующее напряжение, не менее | 250 В, 50 Гц | |
| В режиме коммутации нагрузки: | ||
| ток нагрузки, не менее | 40 мА | |
| действующее напряжение, не менее | 250 В, 50 Гц | |
| Выход для управления внешним твердотельным реле (Т) | Выходное напряжение холостого хода | (6 ±0,5) В постоянного тока |
| Выходное напряжение на нагрузке 250 Ом, не менее | от 3,3 до 4,9 В постоянного тока | |
| Ток короткого замыкания | от 50 до 72 мА | |
| ЦАП «параметр-ток» (И) | Выходной сигнал постоянного тока | от 4 до 20 мА |
| Сопротивление нагрузки | от 0 до 1300 Ом | |
| Номинальное сопротивление нагрузки | 700 Ом | |
| Напряжение питания ЦАП | от 10 до 36 В | |
| Номинальное напряжение питания ЦАП | (24,0 ±3,0)В | |
| ЦАП «параметр-напряжение» (У) | Выходной сигнал постоянного напряжения | от 0 до 10 В |
| Сопротивление нагрузки, не менее | 5 кОм | |
| Напряжение питания ЦАП | от 15 до 36 В | |
| Номинальное напряжение питания ЦАП | (24,0 ±3,0) В | |
Входные первичные преобразователи:
| Условное обозначение НХС преобразователя | Диапазон | Значение младшего разряда* | Пределы допускаемой основной приведенной погрешности, % |
| Термометры сопротивления по ГОСТ 6651-2009 или термопреобразователи сопротивления по ГОСТ Р 6651* | |||
| Cu 50 (a =0,00426 °С-1) | от –50 до 200 °С | 0,1 °С | ±0,25 |
| 50 М (a =0,00428 °С-1) | от –190 до 200 °С | 0,1 °С | |
| Pt 50 (a =0,00385 °С-1) | от –200 до 750 °С | 0,1 °С | |
| 50 П (a =0,00391 °С-1) | от –200 до 750 °С | 0,1 °С | |
| Cu 100 (a =0,00426 °С-1) | от –50 до 200 °С | 0,1 °С | |
| 100 М(a =0,00428 °С-1) | от –190 до 200 °С | 0,1 °С | |
| Pt 100 (a =0,00385 °С-1) | от –200 до 750 °С | 0,1 °С | |
| 100 П (a =0,00391 °С-1) | от –200 до 750 °С | 0,1 °С | |
| Термоэлектрические преобразователи по ГОСТ Р 8.585 | |||
| TХК (L) | от –200 до 800 °С | 0,1 °С | ±0,5 ±0,25** |
| TЖК (J) | от –200 до 1200 °С | 1 °С | |
| TНН (N) | от –200 до 1300 °С | 1 °С | |
| TХА (К) | от –200 до 1300 °С | 1 °С | |
| TПП (S) | от 0 до 1750 °С | 1 °С | |
| TПП (R) | от 0 до 1750 °С | 1 °С | |
| TВР (А-1) | от 0 до 2500 °С | 1 °С | |
| Унифицированные сигналы постоянного напряжения и тока по ГОСТ 26.011 | |||
| Ток от 0 до 5 мА | от 0 до 100 % | 0,1 % | ±0,25 |
| Ток от 0 до 20 мА | от 0 до 100 % | 0,1 % | |
| Ток от 4 до 20 мА | от 0 до 100 % | 0,1 % | |
| Напряжение от 0 до1 В | от 0 до 100 % | 0,1 % | |
| Сигнал постоянного напряжения | |||
| от –50,0 до 50 мВ | от 0 до100 % | 0,1 % | ±0,25 |
| *) Приборы, работающие с термопреобразователями сопротивления с НСХ по ГОСТ 6651, предназначены для поставки на экспорт. | |||
Примечание – Допускается применение нестандартизованного медного термометра сопротивления с R0 = 53 Ом (a = 0,00426 °С-1) и диапазоном измерений от минус 50 до плюс 200 °С.
Условия эксплуатации
- закрытые взрывобезопасные помещения без агрессивных паров и газов;
- температура окружающего воздуха от +1 до +50 °С;
- верхний предел относительной влажности воздуха 80 % при +25 °С и более низких температурах без конденсации влаги;
- атмосферное давление от 86 до 106,7 кПа.
| Наименование | Описание | Цена |
| ТРМ136-Р.Щ7 | Шестиканальный регулятор с RS-485, 6 э/м реле, корпус Щ7 | 18 788,00 ₽ |
| ТРМ136-ИИИИИУ.Щ7 | ТРМ136 шестиканальный регулятор с RS-485 | 22 814,00 ₽ |
| ТРМ136-ИККККК.Щ7 | ТРМ136 шестиканальный регулятор с RS-485 | 22 814,00 ₽ |
| ТРМ136-ТТТРРР.Щ7 | 22 814,00 ₽ | |
| ТРМ136-ТТТТТР.Щ7 | 22 814,00 ₽ | |
| ТРМ136-РРРРУУ.Щ7 | 22 814,00 ₽ | |
| ТРМ136-ИТТТРР.Щ7 | 22 814,00 ₽ | |
| ТРМ136-ИРРРРР.Щ7 | 22 814,00 ₽ | |
| ТРМ136-ИИРРРР.Щ7 | 22 814,00 ₽ | |
| ТРМ136-ИИРРУУ.Щ7 | 22 814,00 ₽ | |
| ТРМ136-Т.Щ7 | 18 788,00 ₽ | |
| ТРМ136-ИККРУУ.Щ7 | 22 814,00 ₽ | |
| ТРМ136-К.Щ7 | 18 788,00 ₽ | |
| ТРМ136-С.Щ7 | 18 788,00 ₽ | |
| ТРМ136-ИИИРРР.Щ7 | 22 814,00 ₽ | |
| ТРМ136-РРРРРУ.Щ7 | 22 814,00 ₽ | |
| ТРМ136-ТТТТРР.Щ7 | 22 814,00 ₽ | |
| ТРМ136-И.Щ7 | 22 814,00 ₽ | |
| ТРМ136-СССРРР.Щ7 | 22 814,00 ₽ | |
| ТРМ136-ИРРРРУ.Щ7 | 22 814,00 ₽ | |
| ТРМ136-ИКККРУ.Щ7 | 22 814,00 ₽ | |
| ТРМ136-КТТТУУ.Щ7 | 22 814,00 ₽ | |
| ТРМ136-ИИИИРР.Щ7 | 22 814,00 ₽ | |
| ТРМ136-ИИТТРР.Щ7 | ТРМ136 шестиканальный регулятор с RS-485 | 22 814,00 ₽ |
| ТРМ136-ИИИИИР.Щ7 | 22 814,00 ₽ | |
| ТРМ136-ИИККРР.Щ7 | 22 814,00 ₽ |
