ТРМ1 одноканальный измеритель-регулятор с RS-485
ТРМ1 – промышленный терморегулятор, предназначенный для измерения, регистрации или автоматического регулирования температуры и других физических параметров по одному каналу. Совместим со всеми распространенными по РФ и СНГ типами датчиков. Универсальный цифровой регулятор, подходит для применения в различных задачах автоматического регулирования и сигнализации. Применяется в печах, в сушильных шкафах, а также для управления системами обогрева и отопления на пищевых предприятиях, объектах ЖКХ, в металлургии и пр.
ТРМ1 зарегистрирован в Государственном реестре средств измерений России и выпускается с первичной поверкой (включена в стоимость). Также ТРМ1 имеет декларацию соответствия ЕАС и свидетельство о типовом одобрении РМРС.
Для архивации и вывода данных с ТРМ в виде графиков или таблиц рекомендуется использовать простую SCADA систему Owen Monitor
Возможности регулятора
- Измерение и регулирование физических величин по одному каналу.
- Контроль обрыва связи с исполнительными механизмами.
- Регистрация и управление исполнительными механизмами сигналом 4…20 мА или 0...10 В.
- Сигнализация о выходе измеряемой величины за заданные пределы.
- Ручной режим управления исполнительными механизмами.
- Интеграция в систему диспетчеризации.
Преимущества
| Параметр | Значение | |||
| Напряжение питания | ~90…264 В (номинальное 230 В) =21...120 В (номинальное 24 В) | |||
| Частота напряжения питания | 50, 60 Гц | |||
| Потребляемая мощность | не более 10 ВА | |||
| Напряжение встроенного источника питания нормирующих преобразователей | 24 ± 2,4 В (только для исполнения без RS-485) | |||
| Максимально допустимый ток источника питания | 50 мА | |||
| Универсальный вход | ||||
| Количество универсальных входов | 1 | |||
| Типы входных датчиков и сигналов | см. таблицу «Характеристики измерительных датчиков» | |||
| Время опроса входа: | Не более 1 секунды | |||
| Предел основной приведенной погрешности измерения: | ||||
| - для термоэлектрических преобразователей с включенной компенсацией холодного спая | ±0,5 % | |||
| - для остальных видов датчиков | ±0,25 % | |||
| Выходные устройства | ||||
| Количество выходных устройств | 1 | |||
| Типы выходных устройств | Р, К, С, Т, И, У | |||
| Корпус | ||||

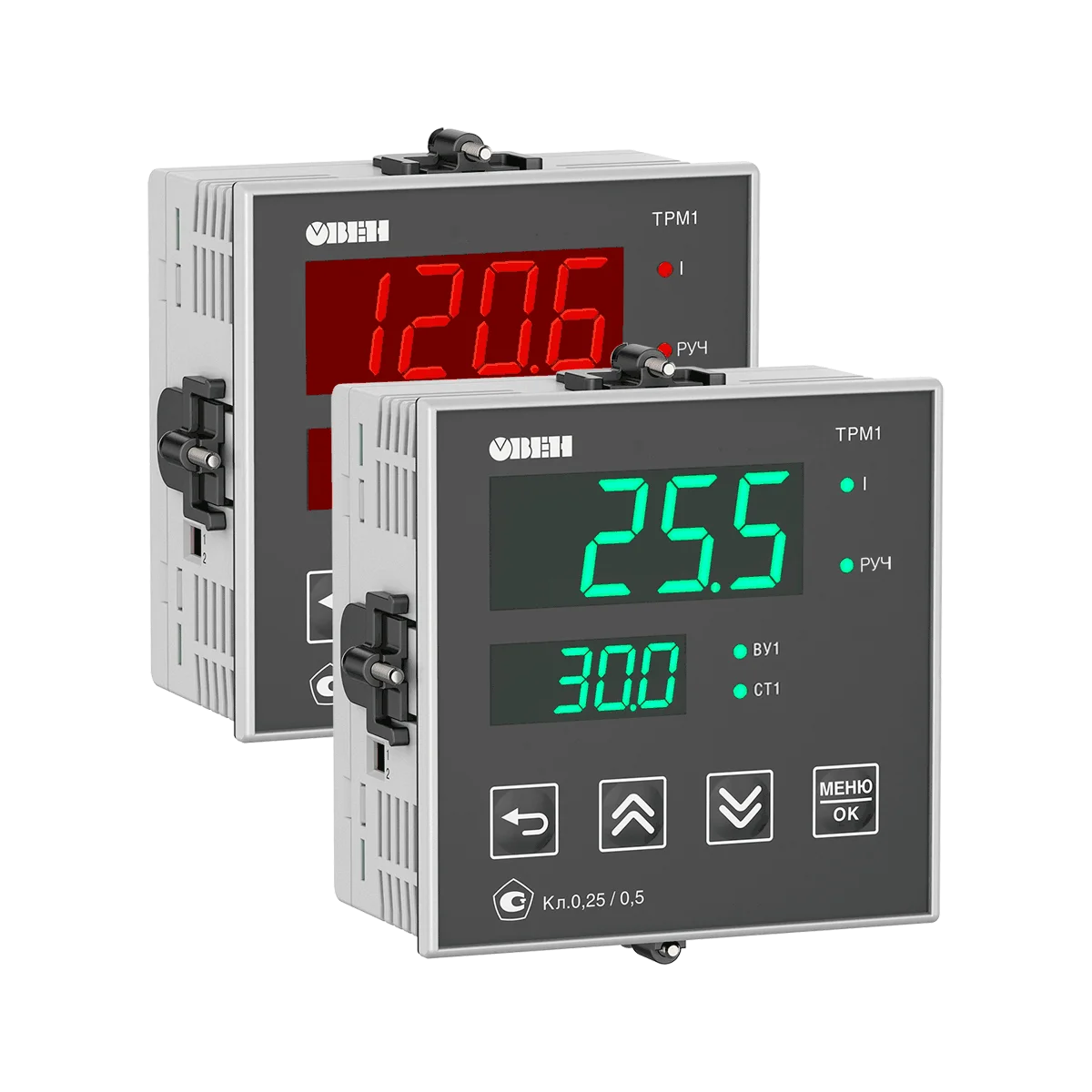

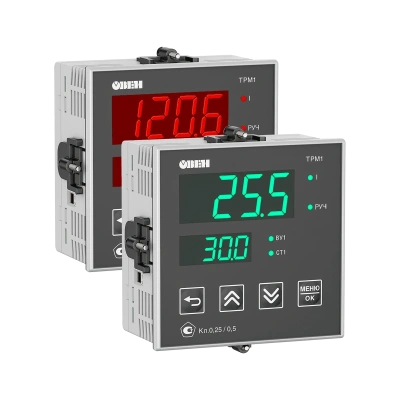

| Щитовой Щ1 | 96×96×53, IP54* | |||

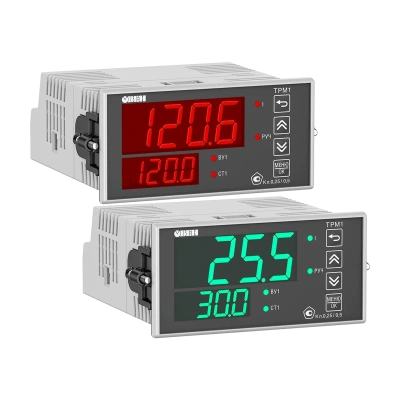

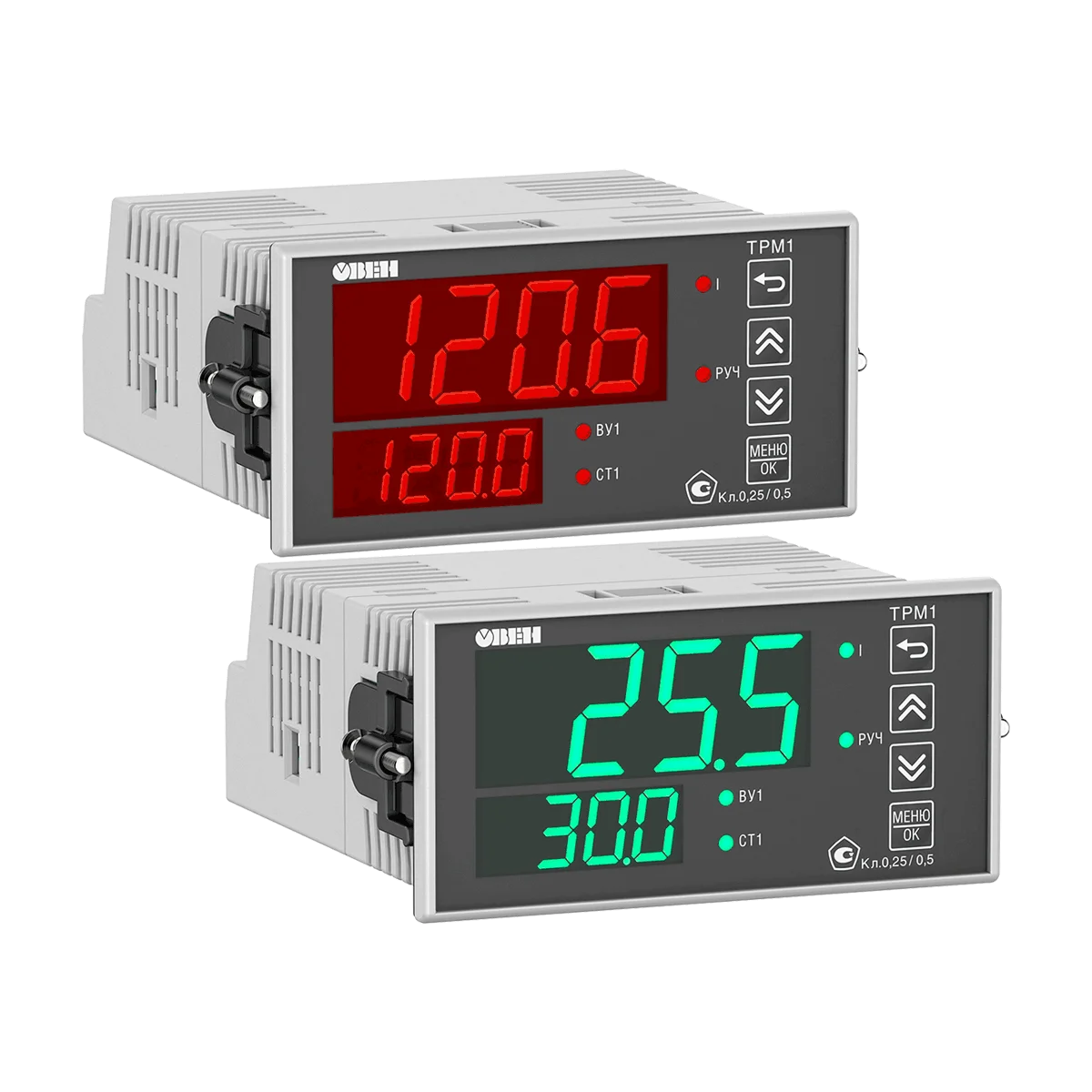

| Щитовой Щ2 | 96×48×100, IP54* | |||

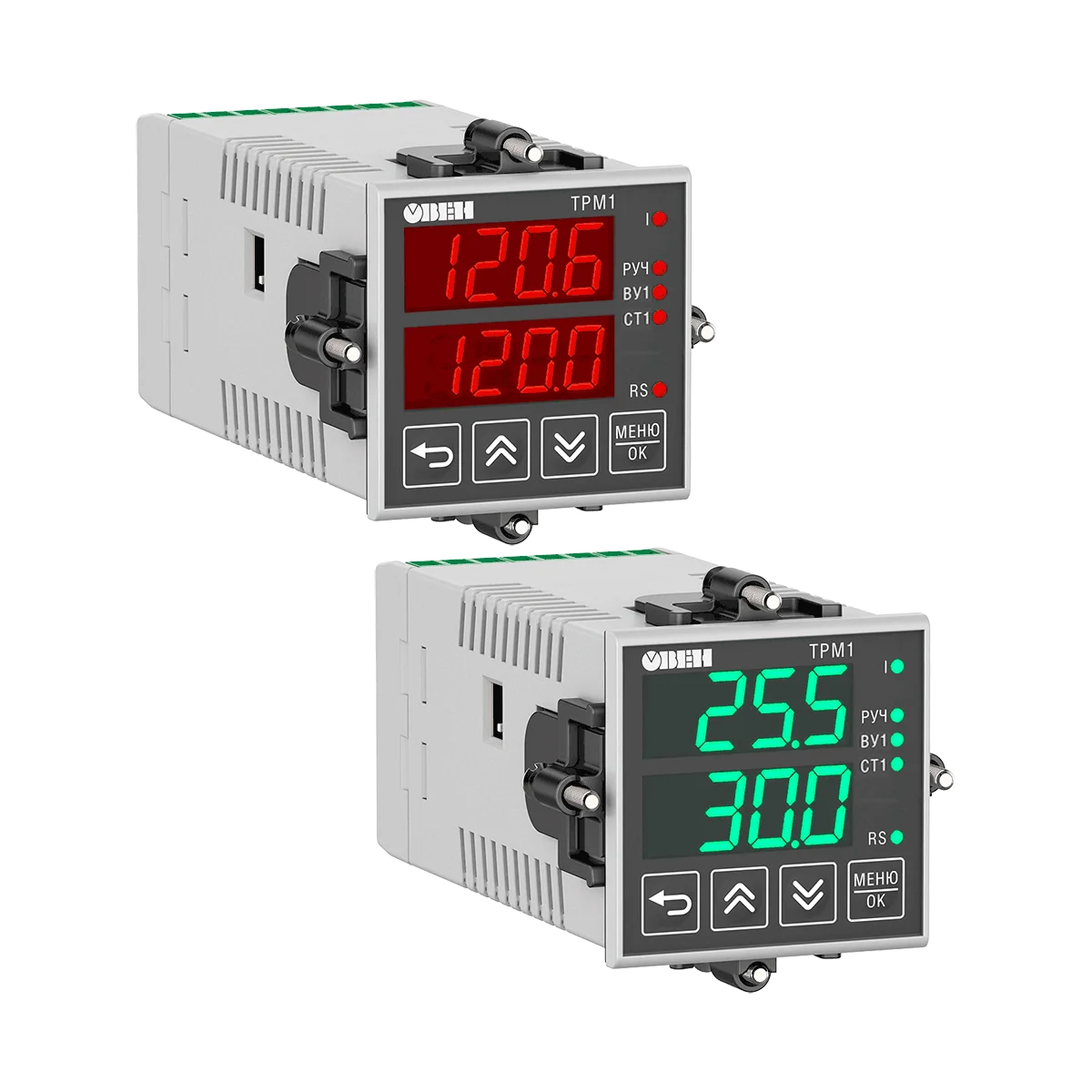

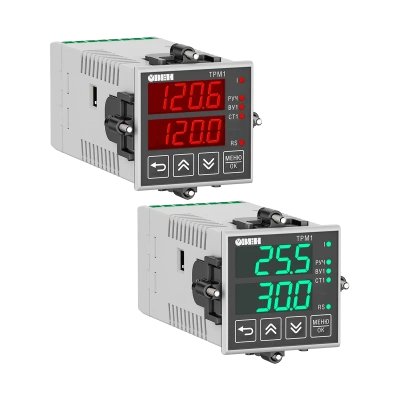

| Щитовой Щ5 | 48×48×103, IP54* | |||

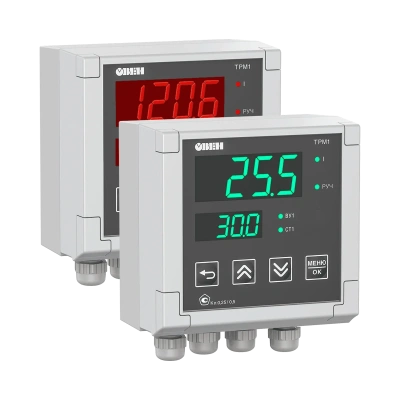

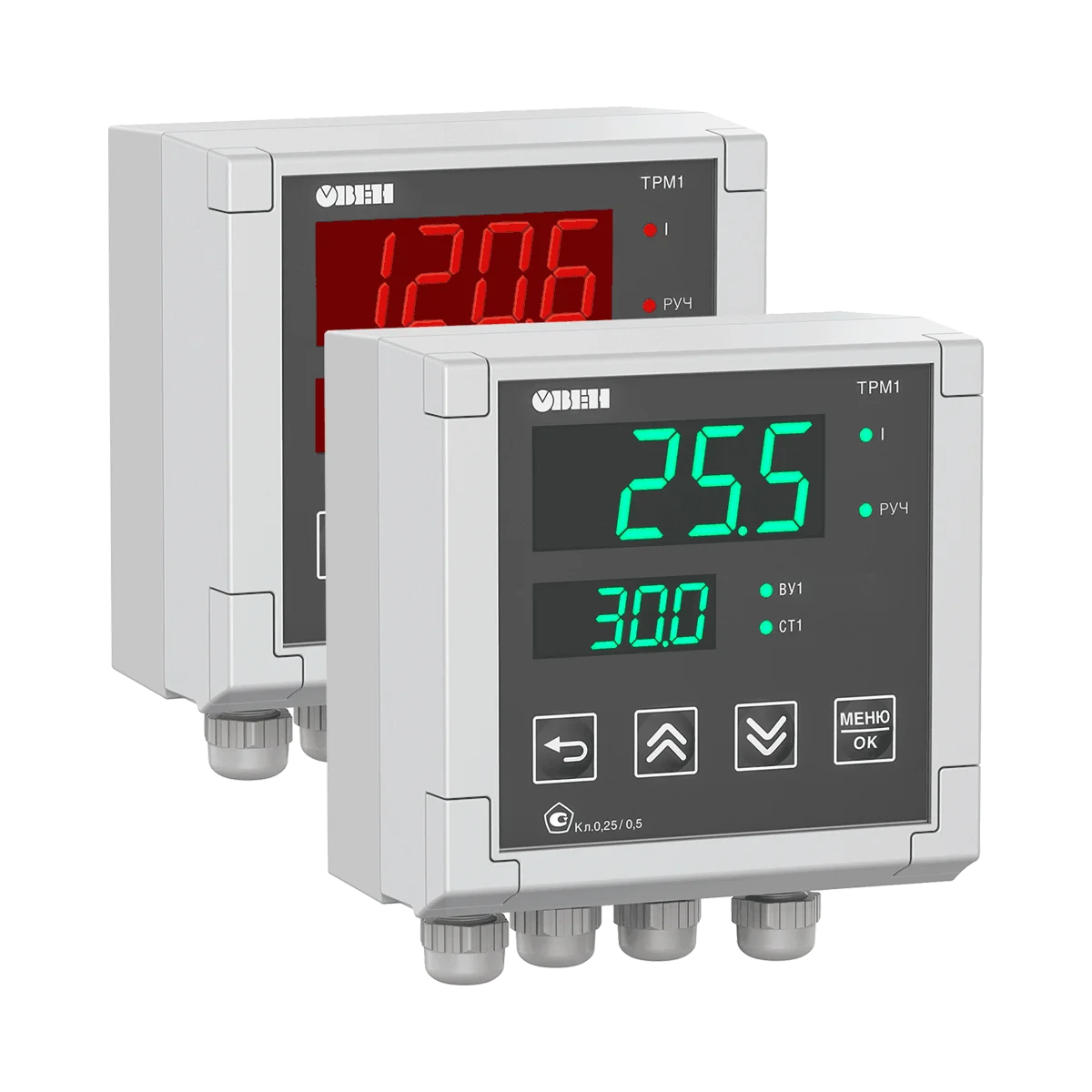

| Настенный Н | 110×129×69, IP66** | |||

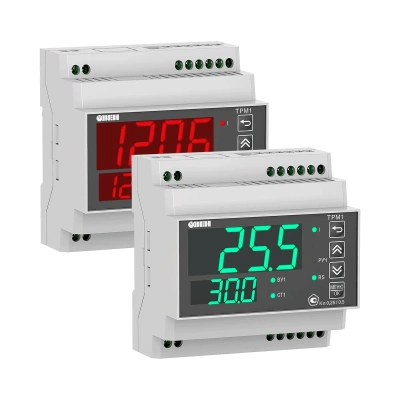

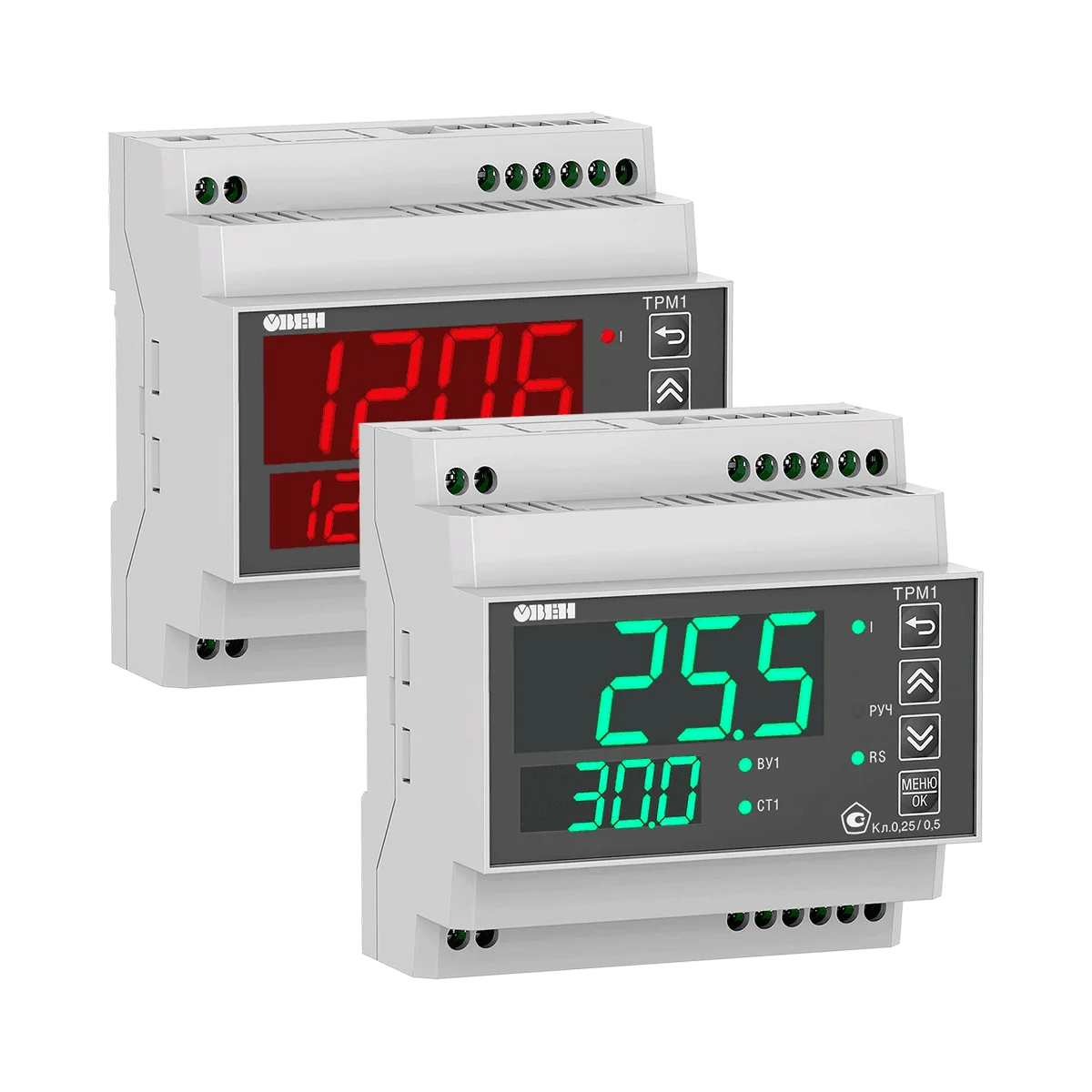

| DIN-реечный | 88×90×59, IP20 | |||
| * со стороны передней панели | ||||
| Условия эксплуатации | ||||
| Температура окружающего воздуха | –40...+50 °С | |||
| Атмосферное давление | 84...106,7 кПа | |||
| Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги) | Не более 85 % | |||
Характеристики выходных устройств
| Обозначение | Тип выходного устройства (ВУ) | Электрические характеристики | ||
| Р | электромагнитное реле | Ток не более 8 А при переменном напряжении не более 250 В и cos φ > 0,9. Ток не более 3 А при постоянном напряжении не более 30 В | ||
| К | транзисторная оптопара n-p-n типа | Постоянный ток не более 400 мА при постоянном напряжении не более 60 В | ||
| С | симисторная оптопара | Ток не более 50 мА при переменном напряжении не более 250 В (50 Гц). Ток в импульсном режиме не более 500 мА (tимп. не более 5 мс). Максимальное коммутируемое напряжение не более 600 В | ||
| И | цифроаналоговый преобразователь «параметр–ток 4…20 мА» | Постоянный ток 4...20 мА на внешней нагрузке не более 1 кОм, напряжение питания 12...30 В рассчитывается в зависимости от сопротивления нагрузки | ||
| У | цифроаналоговый преобразователь «параметр–напряжение 0…10 В» | Постоянное напряжение 0…10 В на внешней нагрузке более 2 кОм, напряжение питания 16…30 В | ||
| Т | выход для управления твердотельным реле | Выходной ток не более 40 мА. Выходное напряжение высокого уровня – 4…6 В. Выходное напряжение низкого уровня – 0…0,7 В | ||
Подробности о типах и назначении различных выходных устройств указаны в справочнике Глоссарии и часто задаваемые вопросы, раздел «Выходные устройства (ВУ)».
| Наименование | Описание | Цена |
| ТРМ1-Щ2.У2.Т | Одноканальный измеритель-регулятор со встроенным источником питания =24В в щитовом исполнении 96×48×100 с красной индикацией | 6 222,00 ₽ |
| ТРМ1-Щ2.У2.С | Одноканальный измеритель-регулятор со встроенным источником питания =24В в щитовом исполнении 96×48×100 с красной индикацией | 6 222,00 ₽ |
| ТРМ1-Д.У3.И | Одноканальный измеритель-регулятор со встроенным источником питания =24В в DIN-реечном исполнении 88×90×59 с зеленой индикацией | 6 222,00 ₽ |
| ТРМ1-Д.У3.И.RS | Одноканальный измеритель-регулятор с RS-485 в DIN-реечном исполнении 88×90×59 с зеленой индикацией | 6 405,00 ₽ |
| ТРМ1-Д.У3.Р | Одноканальный измеритель-регулятор со встроенным источником питания =24В в DIN-реечном исполнении 88×90×59 с зеленой индикацией | 5 917,00 ₽ |
| ТРМ1-Д.У3.Р.RS | Одноканальный измеритель-регулятор с RS-485 в DIN-реечном исполнении 88×90×59 с зеленой индикацией | 6 161,00 ₽ |
| ТРМ1-Д.У3.Т | Одноканальный измеритель-регулятор со встроенным источником питания =24В в DIN-реечном исполнении 88×90×59 с зеленой индикацией | 6 222,00 ₽ |
| ТРМ1-Д.У3.Т.RS | Одноканальный измеритель-регулятор с RS-485 в DIN-реечном исполнении 88×90×59 с зеленой индикацией | 6 405,00 ₽ |
| ТРМ1-Д.У3.У | Одноканальный измеритель-регулятор со встроенным источником питания =24В в DIN-реечном исполнении 88×90×59 с зеленой индикацией | 6 222,00 ₽ |
| ТРМ1-Н.У3.Р | Одноканальный измеритель-регулятор со встроенным источником питания =24В в настенном исполнении 110×129×69 с зеленой индикацией | 5 917,00 ₽ |
| ТРМ1-Н.У3.Р.RS | Одноканальный измеритель-регулятор с RS-485 в настенном исполнении 110×129×69 с зеленой индикацией | 6 161,00 ₽ |
| ТРМ1-Щ1.У3.И | Одноканальный измеритель-регулятор со встроенным источником питания =24В в щитовом исполнении 96×96×53 с зеленой индикацией | 6 222,00 ₽ |
| ТРМ1-Щ1.У3.И.RS | Одноканальный измеритель-регулятор с RS-485 в щитовом исполнении 96×96×53 с зеленой индикацией | 6 405,00 ₽ |
| ТРМ1-Щ1.У3.Р | Одноканальный измеритель-регулятор со встроенным источником питания =24В в щитовом исполнении 96×96×53 с зеленой индикацией | 5 917,00 ₽ |
| ТРМ1-Щ1.У3.Р.RS | Одноканальный измеритель-регулятор с RS-485 в щитовом исполнении 96×96×53 с зеленой индикацией | 6 161,00 ₽ |
| ТРМ1-Щ1.У3.С | Одноканальный измеритель-регулятор со встроенным источником питания =24В в щитовом исполнении 96×96×53 с зеленой индикацией | 6 222,00 ₽ |
| ТРМ1-Щ1.У3.Т | Одноканальный измеритель-регулятор со встроенным источником питания =24В в щитовом исполнении 96×96×53 с зеленой индикацией | 6 222,00 ₽ |
| ТРМ1-Щ1.У3.Т.RS | Одноканальный измеритель-регулятор с RS-485 в щитовом исполнении 96×96×53 с зеленой индикацией | 6 405,00 ₽ |
| ТРМ1-Щ1.У3.У | Одноканальный измеритель-регулятор со встроенным источником питания =24В в щитовом исполнении 96×96×53 с зеленой индикацией | 6 222,00 ₽ |
| ТРМ1-Щ2.У3.И | Одноканальный измеритель-регулятор со встроенным источником питания =24В в щитовом исполнении 96×48×100 с зеленой индикацией | 6 222,00 ₽ |
| ТРМ1-Щ2.У3.И.RS | Одноканальный измеритель-регулятор с RS-485 в щитовом исполнении 96×48×100 с зеленой индикацией | 6 405,00 ₽ |
| ТРМ1-Щ2.У3.Р | Одноканальный измеритель-регулятор со встроенным источником питания =24В в щитовом исполнении 96×48×100 с зеленой индикацией | 5 917,00 ₽ |
| ТРМ1-Щ2.У3.Р.RS | Одноканальный измеритель-регулятор с RS-485 в щитовом исполнении 96×48×100 с зеленой индикацией | 6 161,00 ₽ |
| ТРМ1-Щ2.У3.Т | Одноканальный измеритель-регулятор со встроенным источником питания =24В в щитовом исполнении 96×48×100 с зеленой индикацией | 6 222,00 ₽ |
| ТРМ1-Щ5.У3.И | Одноканальный измеритель-регулятор со встроенным источником питания =24В в щитовом исполнении 48×48×103 с зеленой индикацией | 6 222,00 ₽ |
| ТРМ1-Щ5.У3.Р | Одноканальный измеритель-регулятор со встроенным источником питания =24В в щитовом исполнении 48×48×103 с зеленой индикацией | 5 917,00 ₽ |
| ТРМ1-Щ5.У3.Р.RS | Одноканальный измеритель-регулятор с RS-485 в щитовом исполнении 48×48×103 с зеленой индикацией | 6 161,00 ₽ |
| ТРМ1-Щ5.У3.Т | Одноканальный измеритель-регулятор со встроенным источником питания =24В в щитовом исполнении 48×48×103 с зеленой индикацией | 6 222,00 ₽ |
| ТРМ1-Щ5.У3.Т.RS | Одноканальный измеритель-регулятор с RS-485 в щитовом исполнении 48×48×103 с зеленой индикацией | 6 405,00 ₽ |
| ТРМ1-Щ1.У2.Р | Одноканальный измеритель-регулятор со встроенным источником питания =24В в щитовом исполнении 96×96×53 с красной индикацией | 5 917,00 ₽ |
| ТРМ1-Щ1.У2.Р.RS | Одноканальный измеритель-регулятор с RS-485 в щитовом исполнении 96×96×53 с красной индикацией | 6 161,00 ₽ |
| ТРМ1-Щ1.У2.И | Одноканальный измеритель-регулятор со встроенным источником питания =24В в щитовом исполнении 96×96×53 с красной индикацией | 6 222,00 ₽ |
| ТРМ1-Щ1.У2.И.RS | Одноканальный измеритель-регулятор с RS-485 в щитовом исполнении 96×96×53 с красной индикацией | 6 405,00 ₽ |
| ТРМ1-Щ1.У2.К | Одноканальный измеритель-регулятор со встроенным источником питания =24В в щитовом исполнении 96×96×53 с красной индикацией | 6 222,00 ₽ |
| ТРМ1-Щ1.У2.К.RS | Одноканальный измеритель-регулятор с RS-485 в щитовом исполнении 96×96×53 с красной индикацией | 6 405,00 ₽ |
| ТРМ1-Щ1.У2.С | Одноканальный измеритель-регулятор со встроенным источником питания =24В в щитовом исполнении 96×96×53 с красной индикацией | 6 222,00 ₽ |
| ТРМ1-Щ1.У2.С.RS | Одноканальный измеритель-регулятор с RS-485 в щитовом исполнении 96×96×53 с красной индикацией | 6 405,00 ₽ |
| ТРМ1-Щ1.У2.У | Одноканальный измеритель-регулятор со встроенным источником питания =24В в щитовом исполнении 96×96×53 с красной индикацией | 6 222,00 ₽ |
| ТРМ1-Щ1.У2.У.RS | Одноканальный измеритель-регулятор с RS-485 в щитовом исполнении 96×96×53 с красной индикацией | 6 405,00 ₽ |
| ТРМ1-Щ1.У2.Т.RS | Одноканальный измеритель-регулятор с RS-485 в щитовом исполнении 96×96×53 с красной индикацией | 6 405,00 ₽ |
| ТРМ1-Щ1.У2.Т | Одноканальный измеритель-регулятор со встроенным источником питания =24В в щитовом исполнении 96×96×53 с красной индикацией | 6 222,00 ₽ |
| ТРМ1-Д.У2.Р.RS | Одноканальный измеритель-регулятор с RS-485 в DIN-реечном исполнении 88×90×59 с красной индикацией | 6 161,00 ₽ |
| ТРМ1-Д.У2.И.RS | Одноканальный измеритель-регулятор с RS-485 в DIN-реечном исполнении 88×90×59 с красной индикацией | 6 405,00 ₽ |
| ТРМ1-Д.У2.К.RS | Одноканальный измеритель-регулятор с RS-485 в DIN-реечном исполнении 88×90×59 с красной индикацией | 6 405,00 ₽ |
| ТРМ1-Д.У2.С.RS | Одноканальный измеритель-регулятор с RS-485 в DIN-реечном исполнении 88×90×59 с красной индикацией | 6 405,00 ₽ |
| ТРМ1-Д.У2.У.RS | Одноканальный измеритель-регулятор с RS-485 в DIN-реечном исполнении 88×90×59 с красной индикацией | 6 405,00 ₽ |
| ТРМ1-Д.У2.Т.RS | Одноканальный измеритель-регулятор с RS-485 в DIN-реечном исполнении 88×90×59 с красной индикацией | 6 405,00 ₽ |
| ТРМ1-Щ2.У2.Р.RS | Одноканальный измеритель-регулятор с RS-485 в щитовом исполнении 96×48×100 с красной индикацией | 6 161,00 ₽ |
| ТРМ1-Щ2.У2.И.RS | Одноканальный измеритель-регулятор с RS-485 в щитовом исполнении 96×48×100 с красной индикацией | 6 405,00 ₽ |
| ТРМ1-Щ2.У2.К.RS | Одноканальный измеритель-регулятор с RS-485 в щитовом исполнении 96×48×100 с красной индикацией | 6 405,00 ₽ |
| ТРМ1-Щ2.У2.С.RS | Одноканальный измеритель-регулятор с RS-485 в щитовом исполнении 96×48×100 с красной индикацией | 6 405,00 ₽ |
| ТРМ1-Щ2.У2.У.RS | Одноканальный измеритель-регулятор с RS-485 в щитовом исполнении 96×48×100 с красной индикацией | 6 405,00 ₽ |
| ТРМ1-Щ2.У2.Т.RS | Одноканальный измеритель-регулятор с RS-485 в щитовом исполнении 96×48×103 с красной индикацией | 6 405,00 ₽ |
| ТРМ1-Щ5.У2.Р | Одноканальный измеритель-регулятор со встроенным источником питания =24В в щитовом исполнении 48×48×103 с красной индикацией | 5 917,00 ₽ |
| ТРМ1-Щ5.У2.Р.RS | Одноканальный измеритель-регулятор с RS-485 в щитовом исполнении 48×48×103 с красной индикацией | 6 161,00 ₽ |
| ТРМ1-Щ5.У2.И | Одноканальный измеритель-регулятор со встроенным источником питания =24В в щитовом исполнении 48×48×103 с красной индикацией | 6 222,00 ₽ |
| ТРМ1-Щ5.У2.И.RS | Одноканальный измеритель-регулятор с RS-485 в щитовом исполнении 48×48×103 с красной индикацией | 6 405,00 ₽ |
| ТРМ1-Щ5.У2.К | Одноканальный измеритель-регулятор со встроенным источником питания =24В в щитовом исполнении 48×48×103 с красной индикацией | 6 222,00 ₽ |
| ТРМ1-Щ5.У2.К.RS | Одноканальный измеритель-регулятор с RS-485 в щитовом исполнении 48×48×103 с красной индикацией | 6 405,00 ₽ |
| ТРМ1-Щ5.У2.С | Одноканальный измеритель-регулятор со встроенным источником питания =24В в щитовом исполнении 48×48×103 с красной индикацией | 6 222,00 ₽ |
| ТРМ1-Щ5.У2.С.RS | Одноканальный измеритель-регулятор с RS-485 в щитовом исполнении 48×48×103 с красной индикацией | 6 405,00 ₽ |
| ТРМ1-Щ5.У2.У | Одноканальный измеритель-регулятор со встроенным источником питания =24В в щитовом исполнении 48×48×103 с красной индикацией | 6 222,00 ₽ |
| ТРМ1-Щ5.У2.У.RS | Одноканальный измеритель-регулятор с RS-485 в щитовом исполнении 48×48×103 с красной индикацией | 6 405,00 ₽ |
| ТРМ1-Щ5.У2.Т | Одноканальный измеритель-регулятор со встроенным источником питания =24В в щитовом исполнении 48×48×103 с красной индикацией | 6 222,00 ₽ |
| ТРМ1-Щ5.У2.Т.RS | Одноканальный измеритель-регулятор с RS-485 в щитовом исполнении 48×48×103 с красной индикацией | 6 405,00 ₽ |
| ТРМ1-Н.У2.Р | Одноканальный измеритель-регулятор со встроенным источником питания =24В в настенном исполнении 110×129×69 с красной индикацией | 5 917,00 ₽ |
| ТРМ1-Н.У2.Р.RS | Одноканальный измеритель-регулятор с RS-485 в настенном исполнении 110×129×69 с красной индикацией | 6 161,00 ₽ |
| ТРМ1-Н.У2.И | Одноканальный измеритель-регулятор со встроенным источником питания =24В в настенном исполнении 110×129×69 с красной индикацией | 6 222,00 ₽ |
| ТРМ1-Н.У2.И.RS | Одноканальный измеритель-регулятор с RS-485 в настенном исполнении 110×129×69 с красной индикацией | 6 405,00 ₽ |
| ТРМ1-Н.У2.К | Одноканальный измеритель-регулятор со встроенным источником питания =24В в настенном исполнении 110×129×69 с красной индикацией | 6 222,00 ₽ |
| ТРМ1-Н.У2.К.RS | Одноканальный измеритель-регулятор с RS-485 в настенном исполнении 110×129×69 с красной индикацией | 6 405,00 ₽ |
| ТРМ1-Н.У2.С | Одноканальный измеритель-регулятор со встроенным источником питания =24В в настенном исполнении 110×129×69 с красной индикацией | 6 222,00 ₽ |
| ТРМ1-Н.У2.С.RS | Одноканальный измеритель-регулятор с RS-485 в настенном исполнении 110×129×69 с красной индикацией | 6 405,00 ₽ |
| ТРМ1-Н.У2.У | Одноканальный измеритель-регулятор со встроенным источником питания =24В в настенном исполнении 110×129×69 с красной индикацией | 6 222,00 ₽ |
| ТРМ1-Н.У2.У.RS | Одноканальный измеритель-регулятор с RS-485 в настенном исполнении 110×129×69 с красной индикацией | 6 405,00 ₽ |
| ТРМ1-Н.У2.Т | Одноканальный измеритель-регулятор со встроенным источником питания =24В в настенном исполнении 110×129×69 с красной индикацией | 6 222,00 ₽ |
| ТРМ1-Н.У2.Т.RS | Одноканальный измеритель-регулятор с RS-485 в настенном исполнении 110×129×69 с красной индикацией | 6 405,00 ₽ |
| ТРМ1-Д.У2.Р | Одноканальный измеритель-регулятор со встроенным источником питания =24В в DIN-реечном исполнении 88×90×59 с красной индикацией | 5 917,00 ₽ |
| ТРМ1-Щ2.У2.Р | Одноканальный измеритель-регулятор со встроенным источником питания =24В в щитовом исполнении 96×48×100 с красной индикацией | 5 917,00 ₽ |
| ТРМ1-Щ2.У2.И | Одноканальный измеритель-регулятор со встроенным источником питания =24В в щитовом исполнении 96×48×100 с красной индикацией | 6 222,00 ₽ |
