ИТП-16 компактный индикатор сигналов термопар и термосопротивлений
Ориентировочный срок снятия с производства индикатора ИТП-16 – 2 квартал 2025 года. В новые проекты рекомендуем закладывать обновленный и улучшенный аналог – индикатор ИТП-17.
Основные отличия и преимущества нового прибора показаны в сравнительной таблице.
| ИТП-16.х | ИТП-17.х | |
| Корпус |  |  |
| Габаритные размеры (Ш×В×Г) | 26×48×65 мм | 26×48×72 мм |
| Цвета индикатора | В зависимости от заказанной модификации: КР – красный ЗЛ – зеленый | Три цвета зеленый, желтый и красный с возможностью настройки автоматической смены по уставкам |
| Выход типа К | + | + |
| Настройка с кнопок | С кнопок | С кнопок или через программу конфигуратор по USB-интерфейсу |
| Клеммы | Несъёмные самозажимные до 0,70 мм2 | Съемные, винтовые до 1,0 мм2 |
| Питание | 10…30 В (номинал =24 В) | |
| Поддерживаемые сигналы | ТС: 50/100/1000 Ом Cu, Pt, Ni, М, П ТП: ТХК, ТНН, ТХА, ТЖК, ТВР, ТПП | Ток 0...5 мА, 0(4)…20 мА Напряжение 0(2)…10 В ТС: 50/100/1000 Ом Cu, Pt, Ni, М, П ТП: ТХК, ТНН, ТХА, ТЖК, ТВР, ТПП |

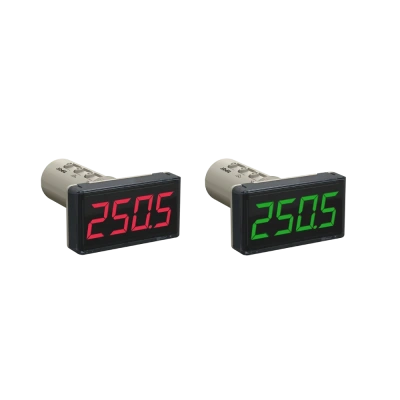

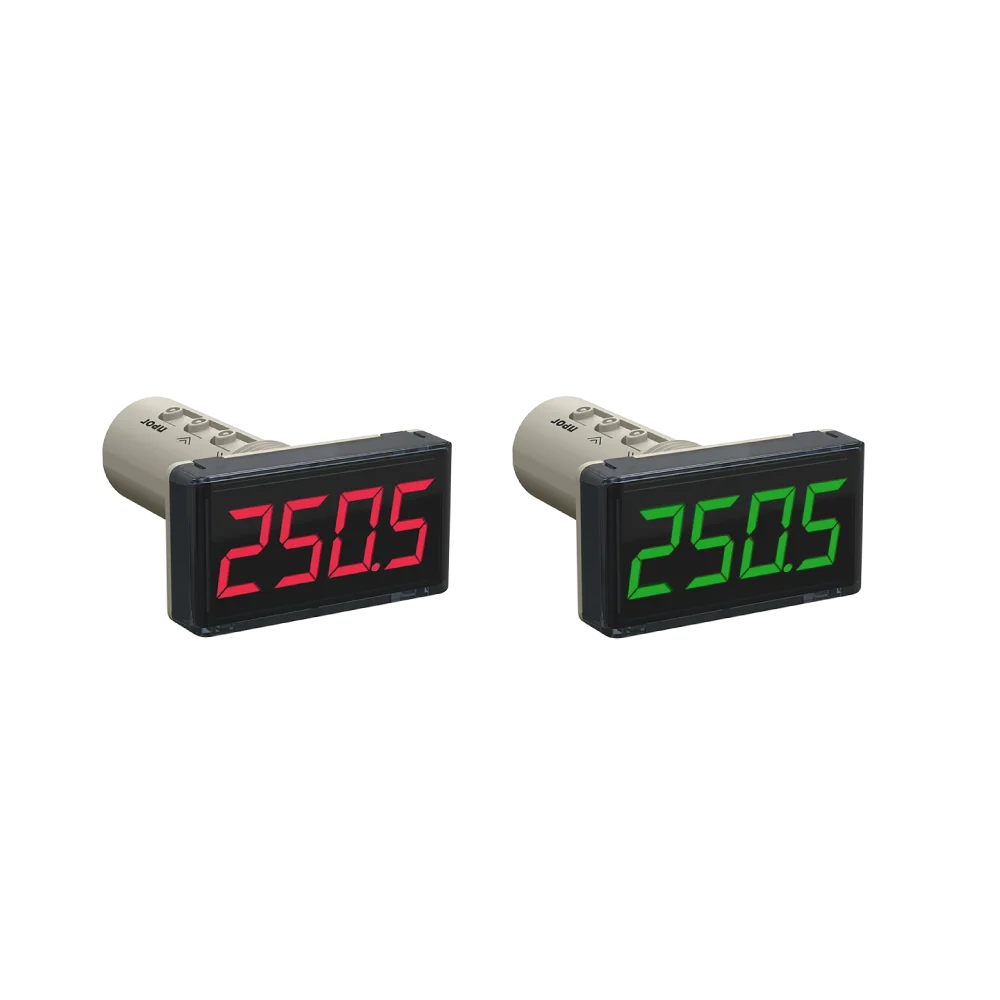

Промышленный измеритель-индикатор ИТП-16 предназначен для отображения сигналов термоэлектрических преобразователей, термометров сопротивления и пирометров.
ИТП-16 контролирует исправность линии связи с датчиком, корректность измерения температуры. Наличие неисправности или авария отображаются на индикаторе.
Применяется для реализации яркой индикации на щитах автоматики сигналов датчиков температуры без применения нормирующих преобразователей.
Особенности прибора
- Монтаж на панель щита автоматики в отверстие 22 мм.
- Красный или зеленый цвет четырехсегментного индикатора.
- Выход типа «транзисторная оптопара» для управления дополнительным оборудованием или устройствами сигнализации.
- Поддержка термоэлектрических преобразователей L (ГОСТ 8.525 и DIN 43710), K, J, N, T, S, R, B, A(1-3) и термосопротивлений M, Cu, П, Pt, Ni при 50, 100, 500, 1000 Ом.
- Для работы требует внешнее питание номиналом 24 В постоянного тока.
Функциональная схема ИТП-16
| Параметр | Значение |
| Функциональные возможности | |
| Информирование об авариях | Индикация аварии при обрыве входного сигнала или выхода за указанные границы |
| Мигание индикатора при входе измеряемой величины в критическую зону | |
| Индикация | Красная или зеленая на выбор |
| Питание | |
| Напряжение питания | 10…30 В постоянного тока (номинал. напряжение 24 В), потребляемая мощность не более 1 Вт |
| Входные сигналы | |
| Количество каналов измерения | 1 |
| Тип входного сигнала | См. таблицу «Характеристики измерительных датчиков» |
| Время опроса входа, не более | 1 с |
| Погрешность | |
| Пределы основной приведенной погрешности | ±0,25 % – при работе с ТС, унифицированными сигналами напряжения; ±0,5 % – при работе с ТП |
| Выходные сигналы | |
| Количество выходных устройств | 1 |
| Тип выходного устройства | Транзисторный ключ n-p-n-типа: - максимальный постоянный ток нагрузки 200 мА - максимальное напряжение постоянного тока 42 В |
| Корпус | |
| Габаритные размеры | 26×48×65 мм |
| Установочные размеры | Диаметр 22 мм |
| Степень защиты | IP54 со стороны лицевой панели IP20 со стороны клемм |
| Эксплуатация | |
| Рабочая температура | -40…+60 ⁰С |
| Относительная влажность воздуха | Не более 80 % при +35 °С и более низких температурах без конденсации влаги |
| Атмосферное давление | От 84 до 106,7 кПа |
| Устойчивость к механическим воздействиям | Прибор соответствует группе исполнения N2 по ГОСТ Р 52931–2008 |
| Устойчивость к электромагнитным воздействиям | Прибор соответствует оборудованию класса А по ГОСТ Р МЭК 61326-1-2014 |
| Средняя наработка на отказ | 100000 ч |
| Средний срок службы | 12 лет |
| Гарантия | 2 года |
| Межповерочный интервал | 5 лет |
Характеристики измерительных датчиков
| Обозначение датчика | Диапазон измерений, °С |
| Термопреобразователи сопротивления по ГОСТ 6651-2009 | |
| 50/100/500/1000П (α=0,00391 °С1) | -200…+850 |
| 50/100/500/1000М (α=0,00428 °С1) | -180 …+200 |
| 50/100/500/1000Cu (α)=0,00426 °С1) | -50 …+200 |
| 50/100/500/1000Pt (α=0,00385 °С1) | -200…+850 |
| 100/500/1000Ni (α=0,00617 °С1) | -60…+180 |
| Пирометры сумм. излучения по ГОСТ 10627-71 | |
| РК-15 | +400…+1500 |
| РК-20 | +600…+2000 |
| РС-20 | +900…+2000 |
| Сигнал напряжения по ГОСТ 26.011-80 | |
| 0...1 В |
|
| Термоэлектрические преобразователи по ГОСТ Р 8.585-2001 | |
| TХК (L) | -200...+800 |
| TХА (К) | -200…+1300 |
| TЖК (J) | -200…+1200 |
| TНН (N) | -200…+1300 |
| TМК (Т) | -250…+400 |
| TПП (S) | -50…+1750 |
| TПП (R) | -50…+1750 |
| TПР (В) | +200…+1800 |
| TВР (А-1) | 0…+2500 |
| TВР (А-2) | 0…+1800 |
| TВР (А-3) | 0…+1800 |
| Термоэлектрические преобразователи по DIN 43710 | |
| TypeL | -200…+900 |
Примечание.
1) α температурный коэффициент термометра сопротивления – отношение разницы сопротивлений датчика, измеренных при температуре 100 и 0 °С, к его сопротивлению, измеренному при 0 °С (R0), деленное на 100 °С и округленное до пятого знака после запятой.
| Наименование | Описание | Цена |
| ИТП-16.КР.Щ9.К | Красный индикатор, щитовой корпус Щ9 для монтажа в отв.22.5мм. Измеритель ТС/ТП Питание от внешнего БП. Выход транзисторная оптопара до 200мА 42В. | 7 617,68 ₽ |
| ИТП-16.ЗЛ.Щ9.К | Зеленый индикатор, щитовой корпус Щ9 для монтажа в отв.22.5мм. Измеритель ТС/ТП Питание от внешнего БП. Выход транзисторная оптопара до 200мА 42В. | 7 617,68 ₽ |
