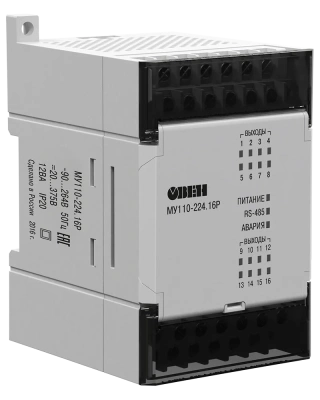

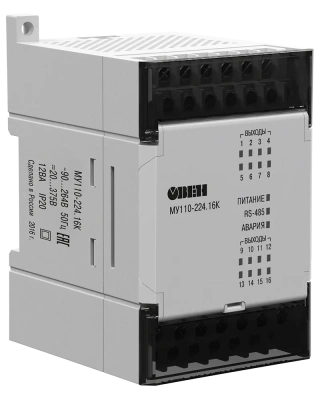

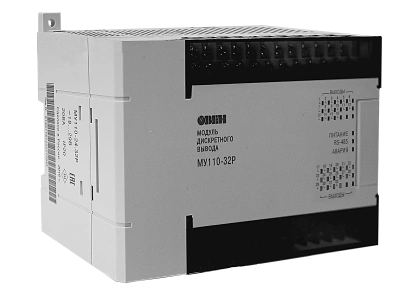

МУ110 модули дискретного вывода (DO)
Модули предназначены для управления по сигналам из сети RS-485 встроенными дискретными выходами, используемыми для подключения исполнительных механизмов с дискретным управлением.
С 1 сентября 2022 года обновленные модули H/W v2.0 МУ110-16К(Р) и МУ110-8К(Р) поставляются с новой версией прошивки (подробнее).
С 1 марта 2024 года обновленные модули H/W v2.0 МУ110-32Р поставляются с новой версией прошивки (подробнее).
Встроенное ПО модулей H/W v2.0 несовместимо с модулями, выпущенными до версии H/W v2.0.
Обновление модулей дискретного вывода
| Серия МУ110 | Статус |
| МУ110-16Р H/W v2.0 | 1 сентября 2022 года проведено обновление |
| МУ110-16К H/W v2.0 | |
| МУ110-8Р H/W v2.0 | |
| МУ110-8К H/W v2.0 | |
| МУ110-32Р H/W v2.0 | 1 марта 2024 года проведено обновление |
Основные отличия обновленной версии
| Параметр | Мх110 H/W v2.0 | Мх110 |
| ПО для настройки | OWEN Configurator (Modbus RTU) | Конфигуратор Мx110 (ОВЕН) |
| Поддерживаемые протоколы | Modbus RTU/ASCII, ОВЕН | Modbus RTU/ASCII, ОВЕН, DCON |
| Счётчики импульсов дискретных входов | Энергозависимые | Энергонезависимые |
| Восстановление заводских настроек | Сбрасываются на заводские при включении питания с переключателем 2 (3 для МВ110-8А) в положении ON | Модуль работает с заводскими значениями сетевых параметров, но в его памяти сохраняются установленные ранее значения сетевых параметров при включении питания с соответствующей перемычкой в положении ON |
| Режим «жесткой логики» для модулей ввода/вывода | Нет | Да |
| Поддерживаемые функции записи по протоколу Modbus | 0x10 | 0x10, 0x0F |
| Доступ к сетевым параметрам по протоколу Modbus | Да | Нет |
| Доступ к конфигурационным параметрам аналоговых входов/выходов по протоколу ModBus | Да | Нет |
Особенности
- Встроенные выходы могут работать в режиме генерации ШИМ-сигналов до 1 Гц
- Диагностика обрыва интерфейсной линии и перевод выходов в безопасное состояние, определенное пользователем
- Автоматическое определение протокола
- Съемные клеммники с невыпадающими винтами
- Обновление встроенного программного обеспечения по RS-485
- Поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза из линейки Пх210)
Конфигурирование
Конфигурирование модулей Мх110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или ОВЕН АС4).
Программное обеспечение для настройки модулей
Технические характеристики МУ110 модули дискретного вывода (DO):| Модификация | МУ110-224.8К | МУ110-224.16К | МУ110-224.8Р | МУ110-224.16Р | МУ110-24/220.32Р |
|
|  |  |  |  |  |
| Выходы | |||||
| Количество выходов | 8 DO | 16 DO | 8 DO | 16 DO | 32 DO |
| Тип выходов | транзисторная оптопара n-p-n типа | электромагнитное реле | |||
| Характеристики дискретных выходов (DO) | |||||
| Максимальная нагрузочная способность дискретных выходов | 400 мА (при постоянном напряжении не более =60 В) | 4 А (при переменном напряжении не более ~250 В 50 Гц и cos φ>0,4) 4 А (при постоянном напряжении не более =24 В) | 3 А (при переменном напряжении не более ~250 В 50 Гц и cos φ>0,4) 3 А (при постоянном напряжении не более =30 В) | ||
| Питание | |||||
| Тип питания | универсальное ~230 В/=24 В | зависит от модификации | |||
| Напряжение питания | переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц или постоянное: =18…30 В (номинальное =24 В) | МУ110-220.32Р: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц МУ110-24.32Р: =18…30 В (номинальное =24 В) | |||
| Потребляемая мощность | не более 6 ВА | не более 12 ВА | не более 6 ВА | не более 12 ВА | не более 25 ВА |
| Конструктивное исполнение | |||||
| Габаритные размеры | (63×110×75) ±1 мм | (140×114×75) ±1 мм | |||
| Степень защиты | IP20 | ||||
| Монтаж | на DIN-рейку / на стену | ||||
| Условия эксплуатации | |||||
| Температура окружающего воздуха | -10…+55 °С | ||||
| Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) | не более 80 % | ||||
| Комплектность | |||||
| Модуль | 1 шт. | ||||
| Паспорт / Гарантийный талон | 1 экз. | ||||
| Краткое руководство по эксплуатации | 1 экз. | ||||
| Наименование | Описание | Цена |
| МУ110-224.16Р | 230VAC/24VDC, 16xDO(Р) | 16 836,00 ₽ |
| МУ110-224.8Р | 230VAC/24VDC, 8xDO(Р) | 10 919,00 ₽ |
| МУ110-224.8К | 230VAC/24VDC, 8xDO(К) | 10 919,00 ₽ |
| МУ110-24.32Р | 24VDC, 32xDO(Р) | 27 389,00 ₽ |
| МУ110-224.16К | 230VAC/24VDC, 16xDO(К) | 16 836,00 ₽ |
| МУ110-220.32Р | 230VAC, 32xDO(Р) | 27 389,00 ₽ |
Оплачивайте покупки удобным способом. В интернет-магазине доступно 3 варианта оплаты:
- Наличные при самовывозе или доставке курьером. Специалист свяжется с вами в день доставки, чтобы уточнить время и заранее подготовить сдачу с любой купюры. Вы подписываете товаросопроводительные документы, вносите денежные средства, получаете товар и чек.
- Безналичный расчет при самовывозе или оформлении в интернет-магазине: карты МИР, Visa и MasterCard. Чтобы оплатить покупку, система перенаправит вас на сервер системы ASSIST. Здесь нужно ввести номер карты, срок действия и имя держателя.
- ЮMoney при онлайн-заказе. Для совершения покупки система перенаправит вас на страницу платежного сервиса. Здесь необходимо заполнить форму по инструкции.
Экономьте время на получении заказа. В интернет-магазине доступно 4 варианта доставки:
- Курьерская доставка работает с 9.00 до 19.00. Когда товар поступит на склад, курьерская служба свяжется для уточнения деталей. Специалист предложит выбрать удобное время доставки и уточнит адрес. Осмотрите упаковку на целостность и соответствие указанной комплектации.
- Самовывоз из магазина. Список торговых точек для выбора появится в корзине. Когда заказ поступит на склад, вам придет уведомление. Для получения заказа обратитесь к сотруднику в кассовой зоне и назовите номер.
- Постамат. Когда заказ поступит на точку, на ваш телефон или e-mail придет уникальный код. Заказ нужно оплатить в терминале постамата. Срок хранения — 3 дня.
- Почтовая доставка через почту России. Когда заказ придет в отделение, на ваш адрес придет извещение о посылке. Перед оплатой вы можете оценить состояние коробки: вес, целостность. Вскрывать коробку самостоятельно вы можете только после оплаты заказа. Один заказ может содержать не больше 10 позиций и его стоимость не должна превышать 100 000 р.

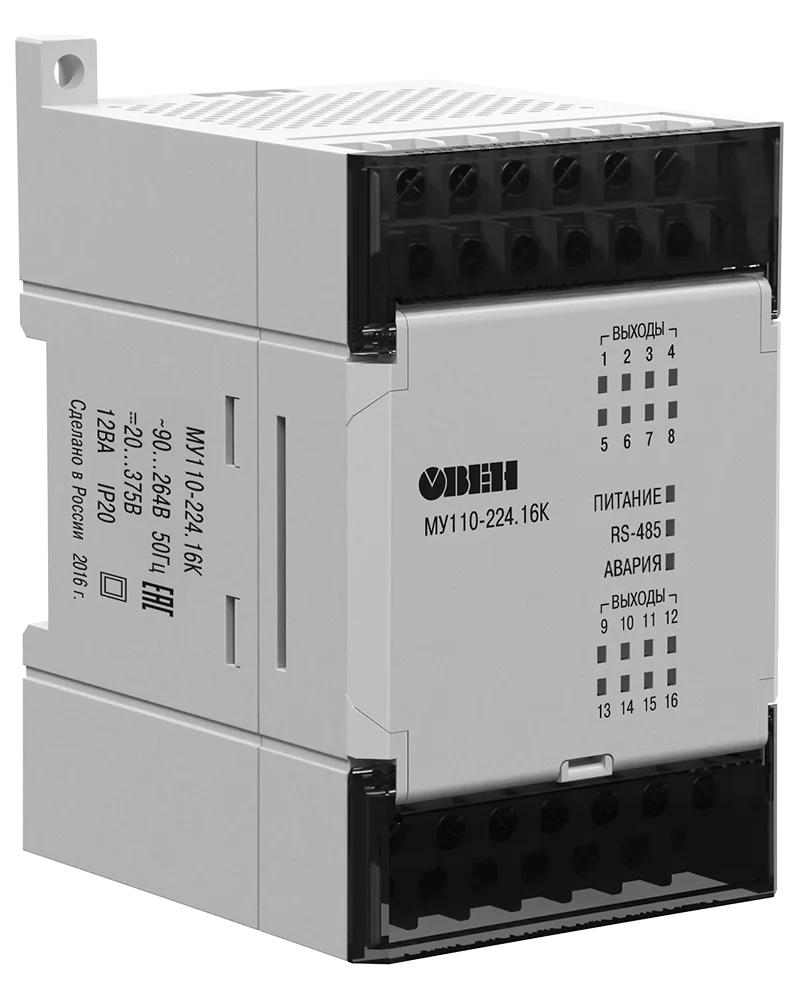

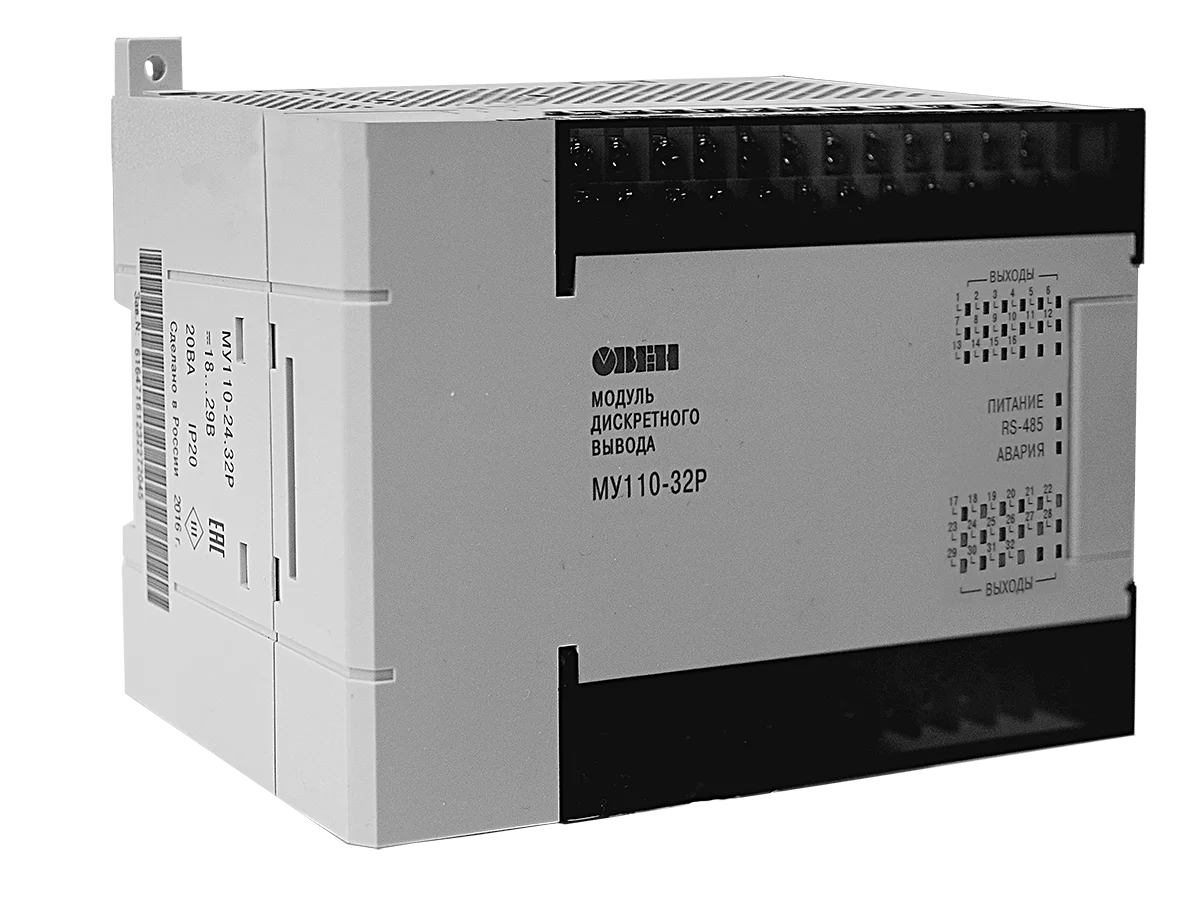

Фотогалерея
