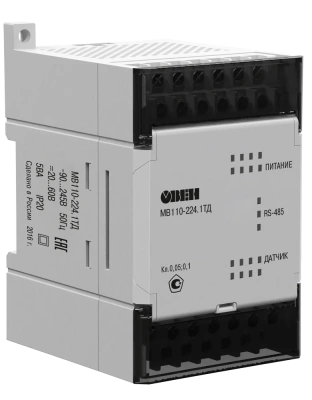

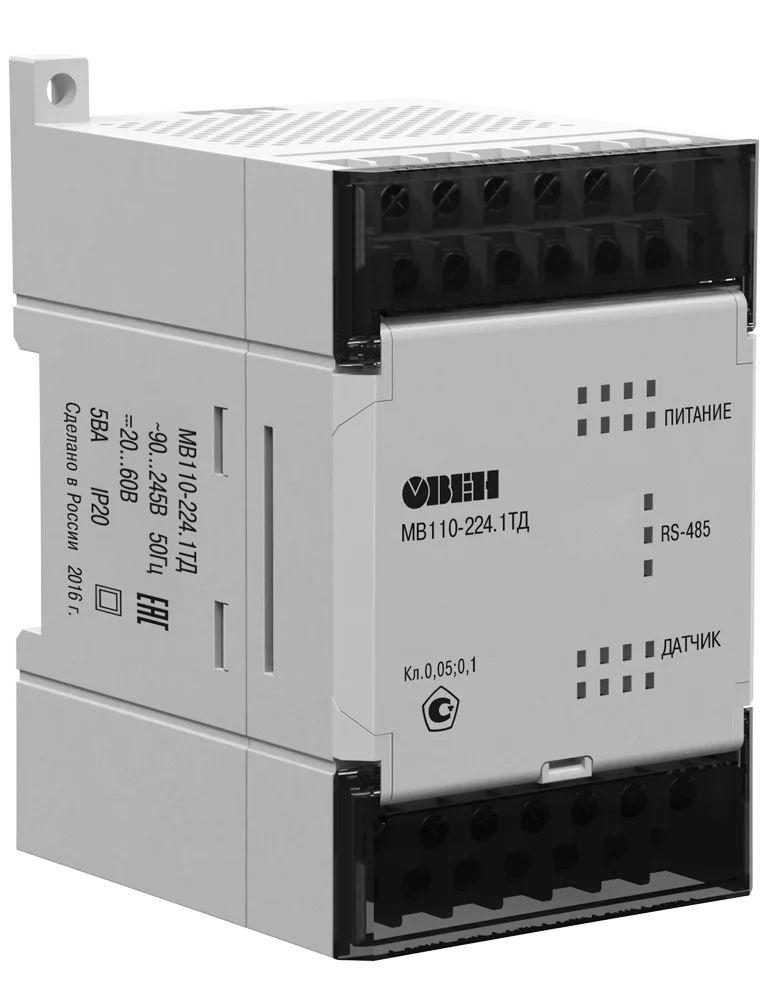

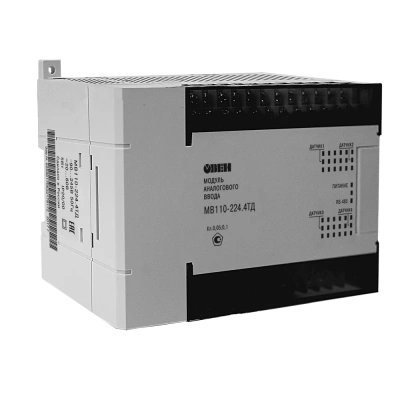

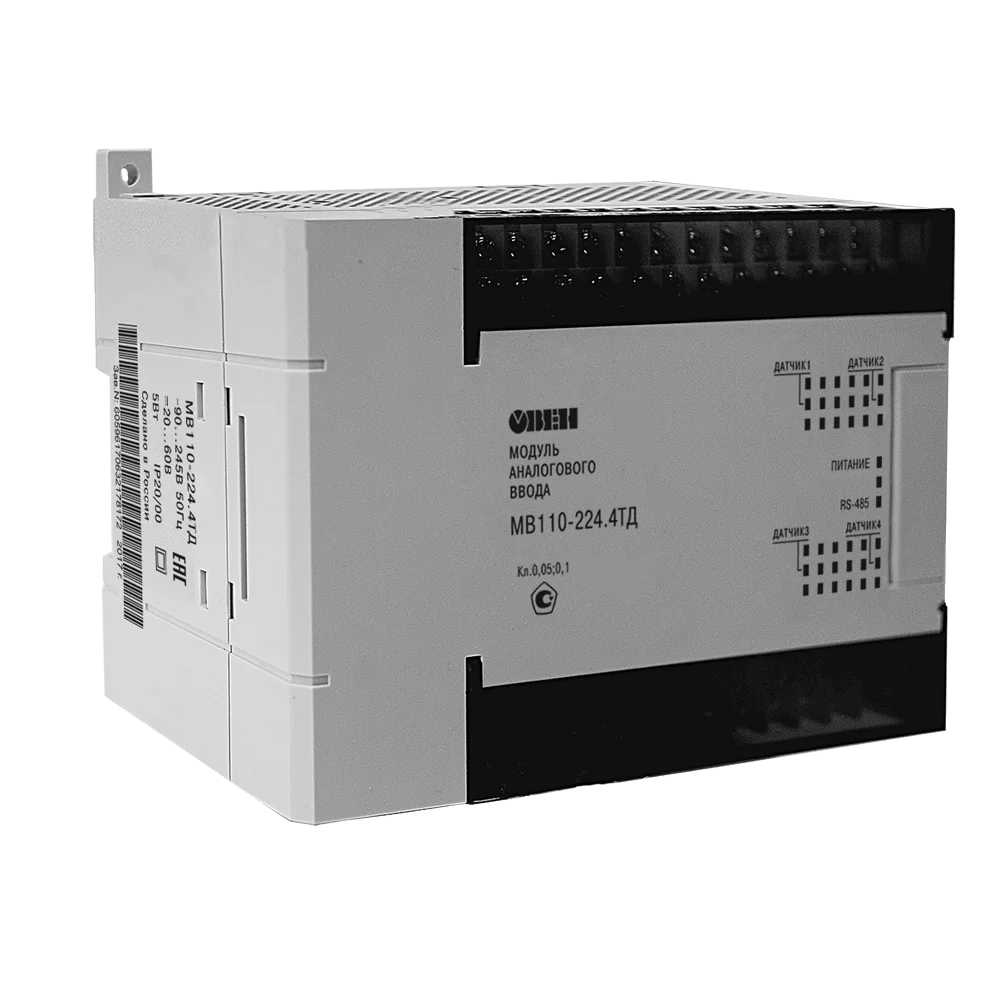

МВ110-хТД модули аналогового ввода сигналов тензодатчиков
Модули предназначены для измерения сигналов мостовых тензометрических датчиков, преобразования данных измерений в значение физической величины и передачи результатов измерения в сеть RS-485.
| Коммуникационные возможности | |
| Интерфейс | RS-485 |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII ОВЕН DCON |
| Скорость обмена по RS-485 | 2400…115200 бит/с |
Особенности
- Автоматическое определение протокола
- Съемные клеммники с невыпадающими винтами
- Универсальное питание (=24 В или ~230 В)
- Обновление встроенного программного обеспечения по RS-485
- Поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза ПМ210)
Конфигурирование
Конфигурирование модулей Мx110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или ОВЕН АС4, соответственно) с помощью программы «Конфигуратор Мx110», входящей в комплект поставки.
Технические характеристики МВ110-хТД модули аналогового ввода сигналов тензодатчиков:| Модификация | МВ110-224.1ТД | МВ110-224.4ТД | |
|
|  |  | |
| Входы | |||
| Количество входов | 1 AI | 4 AI | |
| Типы поддерживаемых сигналов | тензометрический датчик мостового типа | ||
| Характеристики аналоговых входов (AI) | |||
| Предел основной приведенной погрешности | ±0,05 % | ||
| Разрядность АЦП | 24 бита | ||
| Схема подключения мостового тензодатчика | четырех- или шестипроводная | ||
| Сопротивление тензодатчика | 87…1000 Ом | ||
| Максимальная нагрузка (нескольких параллельно подключенных тензодатчиков) на один канал | не менее 87 Ом (4 датчика сопротивлением 350 Ом) | ||
| Номинальное напряжение питания (возбуждения) тензодатчика от встроенного источника постоянного тока | 2,5 В ±5 % | ||
| Время обновления данных измерений в канале | |||
| в режиме с возбуждением датчика постоянным напряжением | включен 1 измерительный канал | от 2,1 мс | от 90 мс |
| включены 2 измерительных канала | – | от 55 мс | |
| включены 3 измерительных канала | – | от 80 мс | |
| включены 4 измерительных канала | – | от 110 мс | |
| в режиме с возбуждением датчика знакопеременным напряжением | включен 1 измерительный канал | от 110 мс | от 330 мс |
| включены 2 измерительных канала | – | от 152 мс | |
| включены 3 измерительных канала | – | от 230 мс | |
| включены 4 измерительных канала | – | от 310 мс | |
| Время установления рабочего режима (предварительный прогрев) | не более 20 мин | ||
| Питание | |||
| Тип питания | универсальное ~230 В/=24 В | ||
| Напряжение питания | переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц или постоянное: =18…30 В (номинальное =24 В) | ||
| Потребляемая мощность | не более 5 ВА | ||
| Конструктивное исполнение | |||
| Габаритные размеры | (63×110×75) ±1 мм | (140×114×75) ±1 мм | |
| Степень защиты | IP20 | ||
| Монтаж | на DIN-рейку / на стену | ||
| Условия эксплуатации | |||
| Температура окружающего воздуха | -10…+55 °С | ||
| Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) | не более 80 % | ||
| Комплектность | |||
| Модуль | 1 шт. | ||
| Паспорт / Гарантийный талон | 1 экз. | ||
| Краткое руководство по эксплуатации | 1 экз. | ||
| Наименование | Описание | Цена |
| МВ110-224.1ТД | 230VAC/24VDC, 1хAI(Тензометрический) | 14 152,00 ₽ |
| МВ110-224.4ТД | 230VAC/24VDC, 4хAI(Тензометрический) | 24 766,00 ₽ |
