МК210-3хх модули дискретного ввода вывода комбинированные (DI/DO)
Модули предназначены для управления по сигналам из сети Ethernet встроенными дискретными выходными элементами, используемыми для подключения исполнительных механизмов с дискретным управлением, и сбора данных с дискретных входов модуля с передачей их в сеть Ethernet.
Используются для расширения сигналов контроллера ОВЕН ПЛК210.
| Коммуникационные возможности | |
| Интерфейс обмена | Сдвоенный Ethernet 10/100 Mbit |
| Интерфейс конфигурирования | USB 2.0 (MicroUSB), Ethernet (RJ-45) |
| Протоколы обмена | Modbus TCP (до 4-х одновременных соединений) MQTT SNMP NTP |
Особенности
- Входы могут работать в режимах: счетчика импульсов частотой до 100 кГц, измерения частоты до 100 кГц, обработки сигналов энкодера до 100 кГц (только МК210-302 и МК210-312)
- Выходы могут работать в режиме генерации ШИМ-сигналов до 1 Гц
- Контроль обрыва нагрузки (только для МК210-311 и МК210-312)

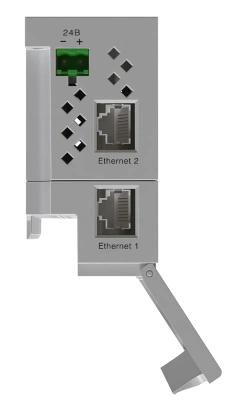

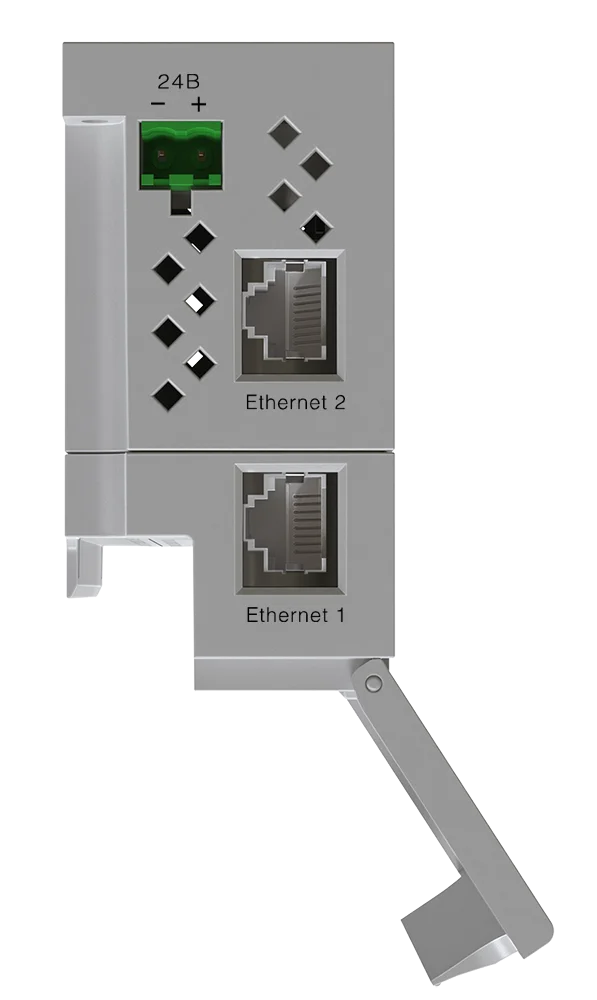

- Сдвоенный 2-х портовый Ethernet-коммутатор
- Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при отключенном питании модуля возникновении нештатной ситуации
- Широкий диапазон рабочих температур: -40…+55 °С
- Непрерывный профиль измерений во внутреннюю flash память (архив)
- Поддержка облачного сервиса OwenCloud
Конфигурирование
Настройка модулей Мx210 осуществляется с помощью конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.
| Модификация | МК210-301 | МК210-311 | МК210-302 | МК210-312 | |
| Входы/выходы | |||||
| Количество входов/выходов | 6 DI / 8 DO | 12 DI / 4 DO | |||
| Тип | входов |
|
| ||
| выходов | электромагнитное реле | ||||
| Характеристики дискретных входов (DI) | |||||
| Гальваническая развязка входов | – | ||||
| Режимы работы |
|
| |||
| Макс. частота входного сигнала | определение логического уровня | 400 Гц | |||
| подсчет числа импульсов | 400 Гц | 100 кГц (только 1 – 8 DI) | |||
| измерение частоты | – | 100 кГц (только 1 – 8 DI) | |||
| обработка сигналов энкодера | – | 100 кГц | |||
| Мин. длительность импульса | 1 мс | 5 мкс (1 – 8 DI) | |||
| 25 мс (9 – 12 DI) | |||||
| Напряжение питания входов | 24 ±3 В для транзисторных ключей Для «сухих контактов» питание не требуется! | 24±3 В
| |||
| Сопротивление контактов (ключа) и соединительных проводов, подключаемых к дискретному входу | не более 100 Ом | – | |||
| Ток «логической единицы» | – | не менее 5,5 мА | |||
| Ток «логического нуля» | – | не более 1,2 мА | |||
| Напряжение «логической единицы» | – | 9…30 В | |||
| Напряжение «логического нуля» | – | 0…5,5 В | |||
| Характеристики дискретных выходов (DO) | |||||
| Гальваническая развязка выходов | поканальная, кроме 1 и 2 DO | поканальная | |||
| Электрическая прочность | 1780 В | ||||
| Режим работы |
| ||||
| Ток коммутации | 5 А (при напряжении не более 250 В, 50 Гц и cosφ>0,4) 3 А (при постоянном напряжении не более 30 В) | ||||
| Максимальное напряжение на контакты реле | 250 В переменного напряжения 30 В постоянного напряжения | ||||
| Время включения | 15 мс | ||||
| Время выключения | 15 мс | ||||
| Контроль обрыва нагрузки | нет | есть | нет | есть | |
| Максимальная частота ШИМ | 1 Гц | ||||
| Минимальная длительность импульса ШИМ | 50 мс | ||||
| Питание | |||||
| Напряжение питания | =10…48 (номинальное =24) В | ||||
| Потребляемая мощность | не более 6 Вт при питании =24 В | не более 5 Вт при питании =24 В | |||
| Защита от переполюсовки | есть | ||||
| Тип питания часов реального времени | батарея CR2032 | ||||
| Конструктивное исполнение | |||||
| Габаритные размеры | (42×124×83) ±1 мм | ||||
| Степень защиты | IP20 | ||||
| Монтаж | на DIN-рейку / на стену | ||||
| Средний срок службы | 10 лет | ||||
| Масса | не более 0,4 кг | ||||
| Условия эксплуатации | |||||
| Температура окружающего воздуха | -40…+55 °С | ||||
| Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) | не более 80 % | ||||
| Комплектность | |||||
| Модуль | 1 шт. | ||||
| Паспорт и гарантийный талон | 1 экз. | ||||
| Краткое руководство по эксплуатации | 1 экз. | ||||
| Кабель патч-корд UTP 5e 150 мм | 1 шт. | ||||
| Клемма питания 2EGTK-5-02P-14 | 1 шт. | ||||
| Заглушка Ethernet | 1 шт. | ||||
| Наименование | Описание | Цена |

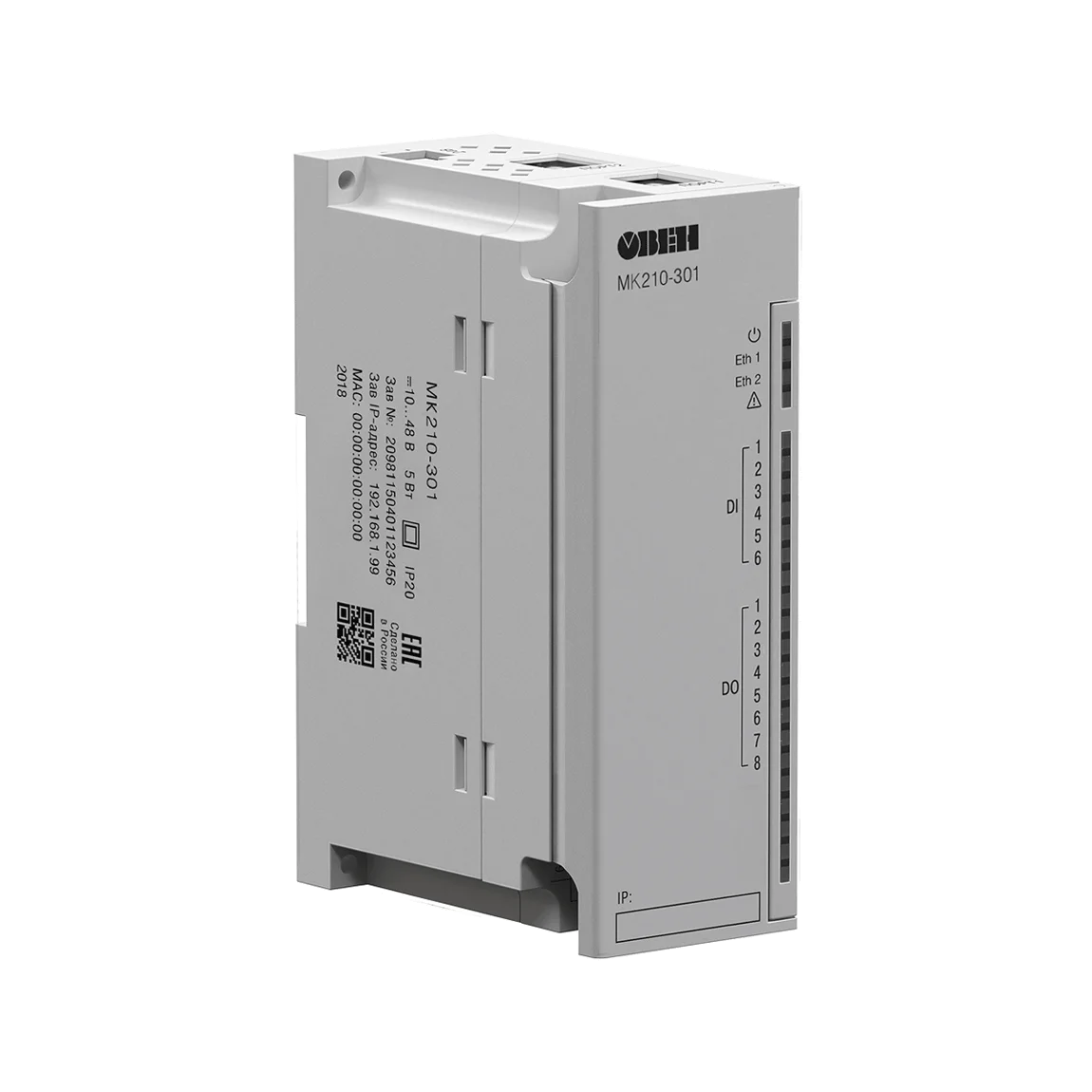

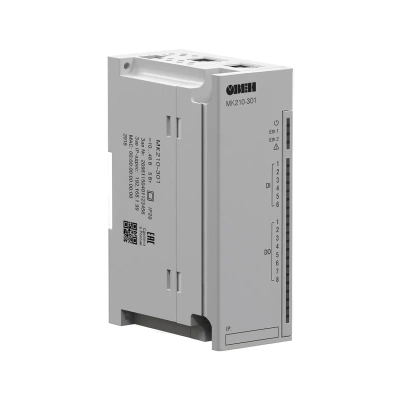

| МК210-301 | 6xDI(Сухой контакт), 8хDO(Р) | 15 433,00 ₽ |

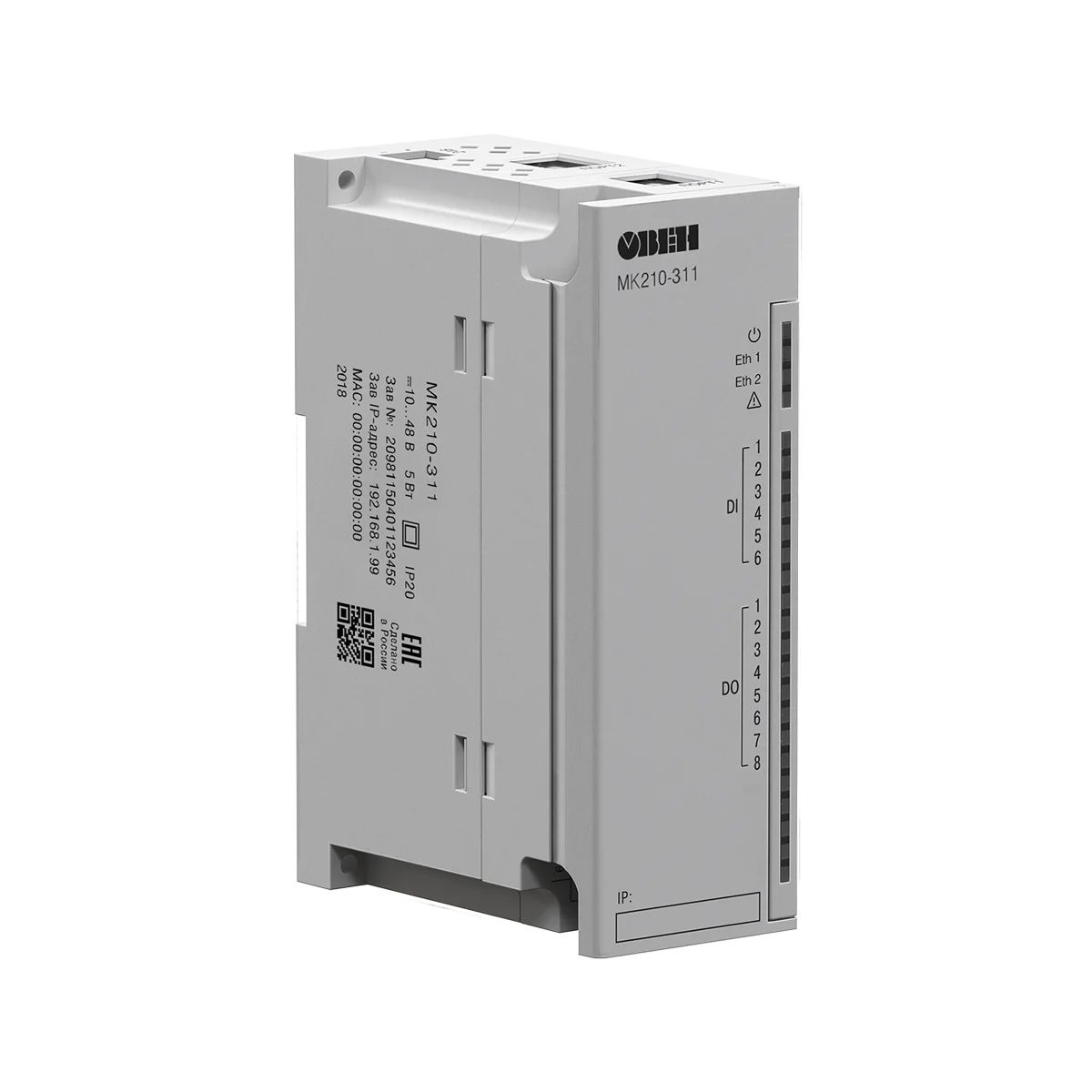

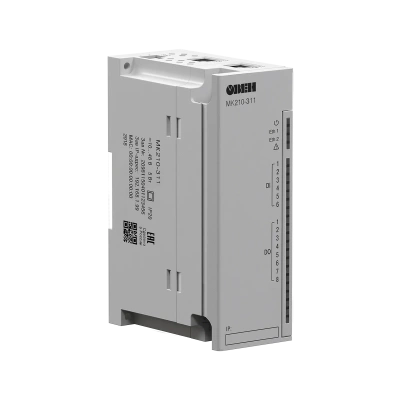

| МК210-311 | 6xDI(Сухой контакт), 8хDO(Р+КО) | 16 043,00 ₽ |

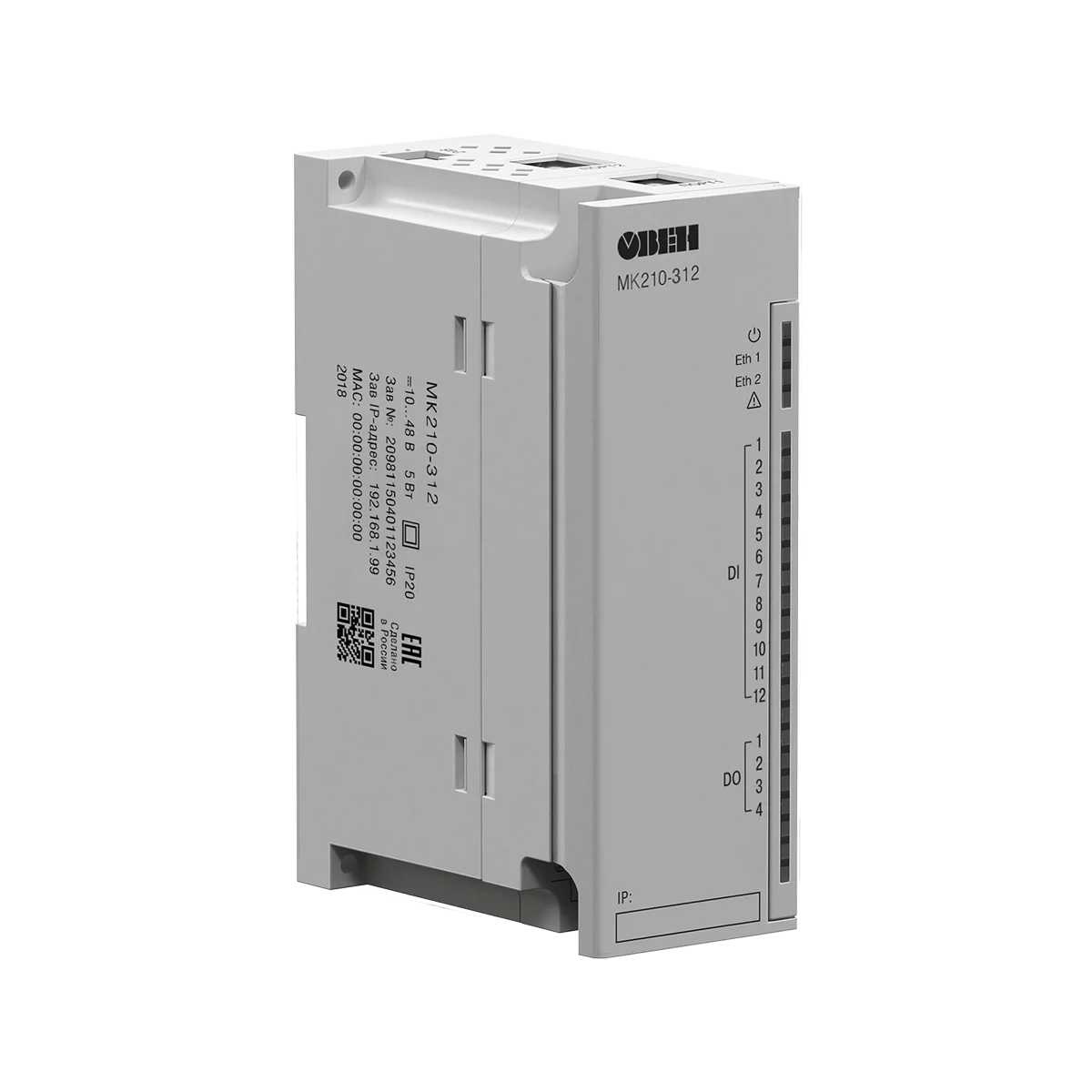

| МК210-312 | 12хDI(24), 4xDO(Р+КО) | 16 043,00 ₽ |

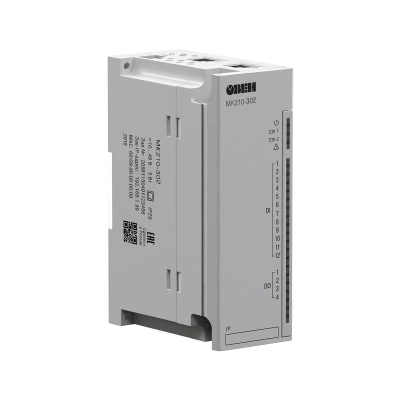

| МК210-302 | 12хDI(24), 4xDO(Р) | 15 433,00 ₽ |
