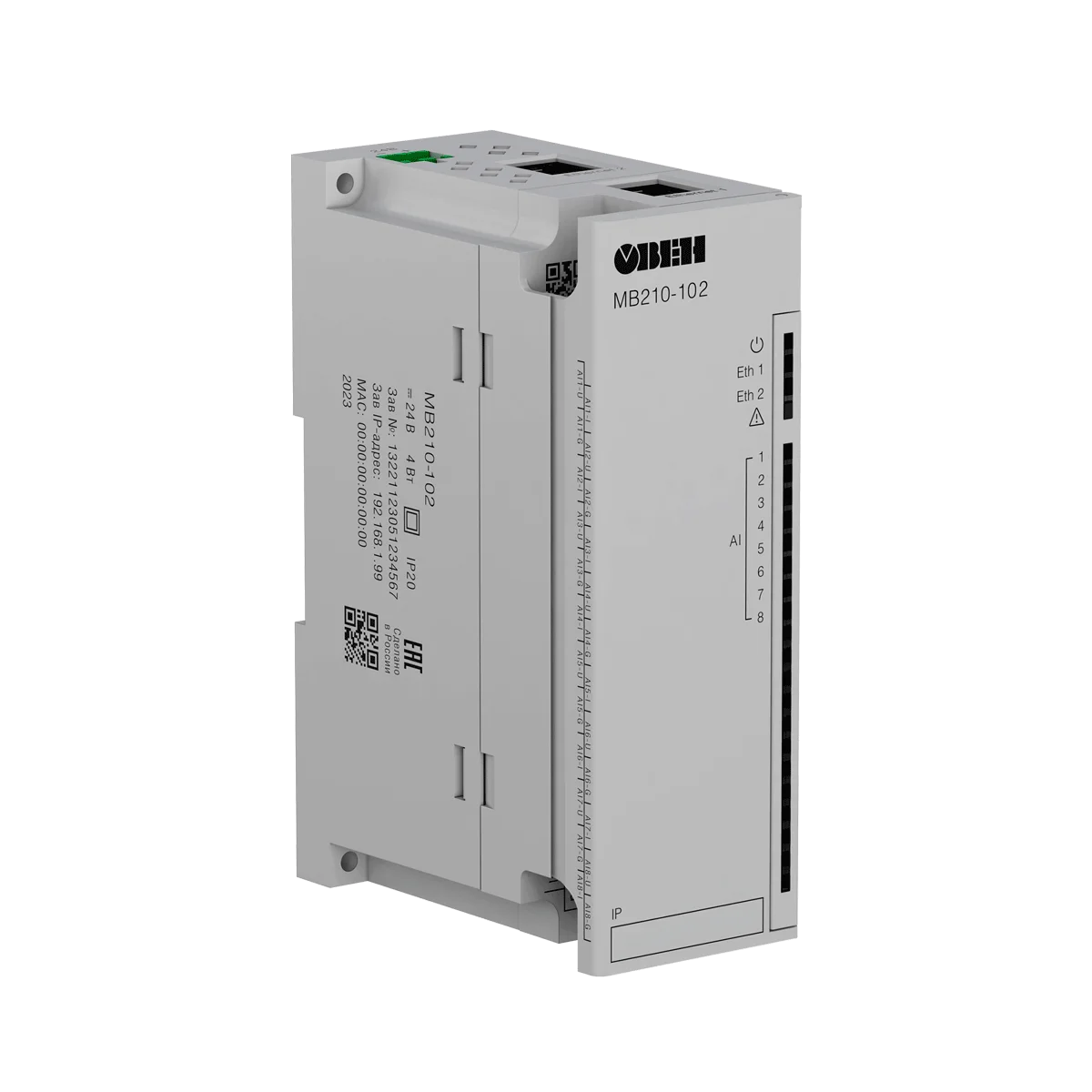

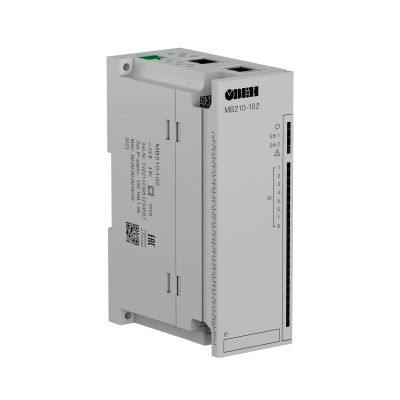

МВ210-102 модули аналогового ввода с быстрыми входами (AI)
Модули предназначены для измерения аналоговых сигналов, преобразования измеренных величин в значения физических величин и последующей передачи их в сеть Ethernet.
Используются для расширения сигналов контроллера ОВЕН ПЛК210.
| Коммуникационные возможности | |
| Интерфейс обмена | Сдвоенный Ethernet 10/100 Mbit |
| Интерфейс конфигурирования | USB 2.0 (MicroUSB), Ethernet (RJ-45) |
| Поддерживаемые протоколы | Modbus TCP (до 4-х одновременных соединений) MQTT SNMP NTP |
Особенности
- Быстрые унифицированные аналоговые входы для измерения сигналов тока и напряжения
- Индивидуальная конфигурация для каждого входа
- Сдвоенный 2-портовый Ethernet-коммутатор
- Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при возникновении нештатной ситуации
- Широкий диапазон рабочих температур: -40…+55 °С
- Непрерывный профиль измерений во внутреннюю flash память (архив)
- Поддержка облачного сервиса OwenCloud
Конфигурирование
Настройка модулей Мx210 осуществляется с помощью конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.
| Модификация | МВ210-102 |
| Входы | |
| Количество входов | 8 FAI |
| Разрядность АЦП | 16 бит |
| Типы поддерживаемых сигналов |
|
| Характеристики аналоговых входов (FAI) | |
| Гальваническая развязка входов | – |
| Предел основной приведенной погрешности * | |
| - 0…1 В (фильтр 1) | ± 0,5 % |
| - 0…1 В (фильтры 2-5) | ± 0,25 % |
| - 0…10 В (фильтры 1-5) | ± 0,25 % |
| - 0…5 мА (фильтры 1-5) | ± 0,5 % |
| - 0…20 мА (фильтры 1-5) | ± 0,25 % |
| Максимальная дополнительная погрешность, вызванная влиянием электромагнитных помех | 0,2 % |
| Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 °С | |
| - 0…10 В | не более 0,03 % |
| - 0…1 В, 0…20 мА, 4…20 мА | не более 0,075 % |
| Время опроса одного входа | 12 мс |
| Входное сопротивление канала измерения | |
| - 0…1 В, 0…10 В | не менее 10 Мом |
| - 0…5 мА | не более 200 Ом |
| - 0…20 мА, 4…20 мА | не более 100 Ом |
| Питание | |
| Напряжение питания | =10…48 (номинальное =24) В |
| Потребляемая мощность | не более 4 Вт при питании =24 В |
| Защита от переполюсовки | есть |
| Общие параметры | |
| Габаритные размеры | (42×124×83) ±1 мм |
| Степень защиты корпуса | IP20 |
| Монтаж | на DIN-рейку / на стену |
| Средний срок службы | 12 лет |
| Масса | не более 0,4 кг |
| Условия эксплуатации | |
| Температура окружающего воздуха | -40…+55 °С |
| Относительная влажность воздуха (при +35 °С без конденсации влаги) | от 10 до 95 % |
| Flash-память (архив) | |
| Максимальный размер файла архива | 2 кб |
| Максимальное количество файлов архива | 1000 |
| Минимальный период записи | 10 сек |
| Часы реального времени | |
| Погрешность хода | |
| - при температуре +25 °С | не более 3 секунды в сутки |
| - при температуре -40 °С | не более 10 секунд в сутки |
| Тип питания | батарея CR2032 |
| Время работы часов реального времени на одной батарее | 6 лет |
| Комплектность | |
| Прибор | 1 шт. |
| Паспорт и Гарантийный талон | 1 экз. |
| Краткое руководство по эксплуатации | 1 экз. |
| Кабель патч-корд UTP 5e 150 мм | 1 шт. |
| Клемма питания 2EGTK-5-02P-14 | 1 шт. |
| Заглушка разъема Ethernet | 1 шт. |
| Наименование | Описание | Цена |
| МВ210-102 | 8хFAI | 22 977,00 ₽ |
