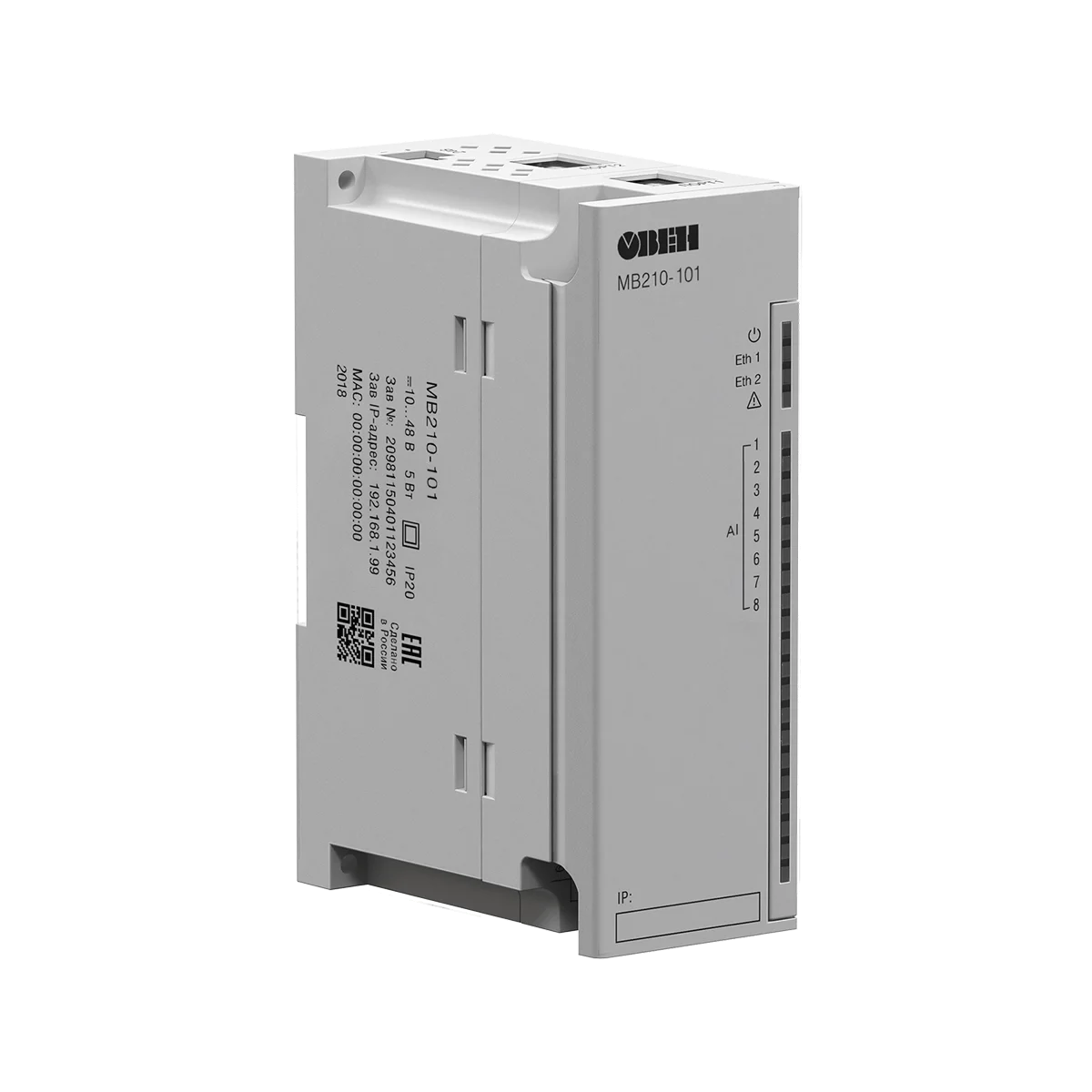

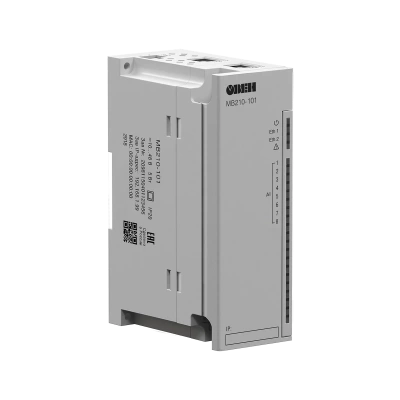

МВ210-101 модули аналогового ввода с универсальными входами (AI)
Модули предназначены для измерения аналоговых сигналов, преобразования измеренных величин в значения физических величин и последующей передачи их в сеть Ethernet.
Используются для расширения сигналов контроллера ОВЕН ПЛК210.
| Коммуникационные возможности | |
| Интерфейс обмена | Сдвоенный Ethernet 10/100 Mbit |
| Интерфейс конфигурирования | USB 2.0 (MicroUSB), Ethernet (RJ-45) |
| Поддерживаемые протоколы | Modbus TCP (до 4-х одновременных соединений) MQTT SNMP NTP |
Особенности
- Универсальные аналоговые входы для подключения термометров сопротивления, термопар, датчиков резистивного типа и унифицированных сигналов тока и напряжения
- Индивидуальная конфигурация для каждого входа
- Сдвоенный 2-портовый Ethernet-коммутатор
- Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при возникновении нештатной ситуации
- Широкий диапазон рабочих температур: -40…+55 °С
- Непрерывный профиль измерений во внутреннюю flash память (архив)
- Поддержка облачного сервиса OwenCloud
Конфигурирование
Настройка модулей Мx210 осуществляется с помощью конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.
| Модификация | МВ210-101 | |||
| Входы | ||||
| Количество входов | 8 AI | |||
| Разрядность АЦП | 16 бит | |||
| Типы поддерживаемых сигналов |
| |||
| Характеристики аналоговых входов (AI) | ||||
| Гальваническая развязка входов | – | |||
| Предел основной приведенной погрешности | унифицированные сигналы | ±0,25 % | ||
| термосопротивления | ±0,25 % | |||
| термопары | ±0,5 % | |||
| сопротивление | ±0,25 % | |||
| Максимальная дополнительная погрешность, вызванная влиянием электромагнитных помех | не более 0,3 % | |||
| Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 °С | термосопротивления | не более 0,125 % | ||
| термопары | не более 0,25 % | |||
| Время опроса одного входа* | унифицированные сигналы | не более 0,6 сек | ||
| термосопротивления | не более 0,9 сек | |||
| термопары | не более 0,6 сек | |||
| сопротивления | не более 0,6 сек | |||
| Сопротивление встроенного токоизмерительного резистора | 51 Ом | |||
| Питание | ||||
| Напряжение питания | =10…48 (номинальное =24) В | |||
| Потребляемая мощность | не более 4 Вт при питании =24 В | |||
| Защита от переполюсовки | есть | |||
| Общие параметры | ||||
| Габаритные размеры | (42×124×83) ±1 мм | |||
| Степень защиты корпуса | IP20 | |||
| Монтаж | на DIN-рейку / на стену | |||
| Средний срок службы | 10 лет | |||
| Масса | не более 0,4 кг | |||
| Условия эксплуатации | ||||
| Температура окружающего воздуха | -40…+55 °С | |||
| Относительная влажность воздуха (при +35 °С без конденсации влаги) | от 10 до 95 % | |||
| Flash-память (архив) | ||||
| Максимальный размер файла архива | 2 кб | |||
| Максимальное количество файлов архива | 1000 | |||
| Минимальный период записи | 10 сек | |||
| Часы реального времени | ||||
| Погрешность хода | при температуре +25 °С | не более 1 секунды в сутки | ||
| при температуре -40 °С | не более 3 секунд в сутки | |||
| Тип питания | батарея CR2032 | |||
| Время работы часов реального времени на одной батарее | 6 лет | |||
| Комплектность | ||||
| Прибор | 1 шт. | |||
| Паспорт и Гарантийный талон | 1 экз. | |||
| Краткое руководство по эксплуатации | 1 экз. | |||
| Кабель патч-корд UTP 5e 150 мм | 1 шт. | |||
| Клемма питания 2EGTK-5-02P-14 | 1 шт. | |||
| Заглушка разъема Ethernet | 1 шт. | |||
| Наименование | Описание | Цена |
| МВ210-101 | 8xAI | 22 977,00 ₽ |
