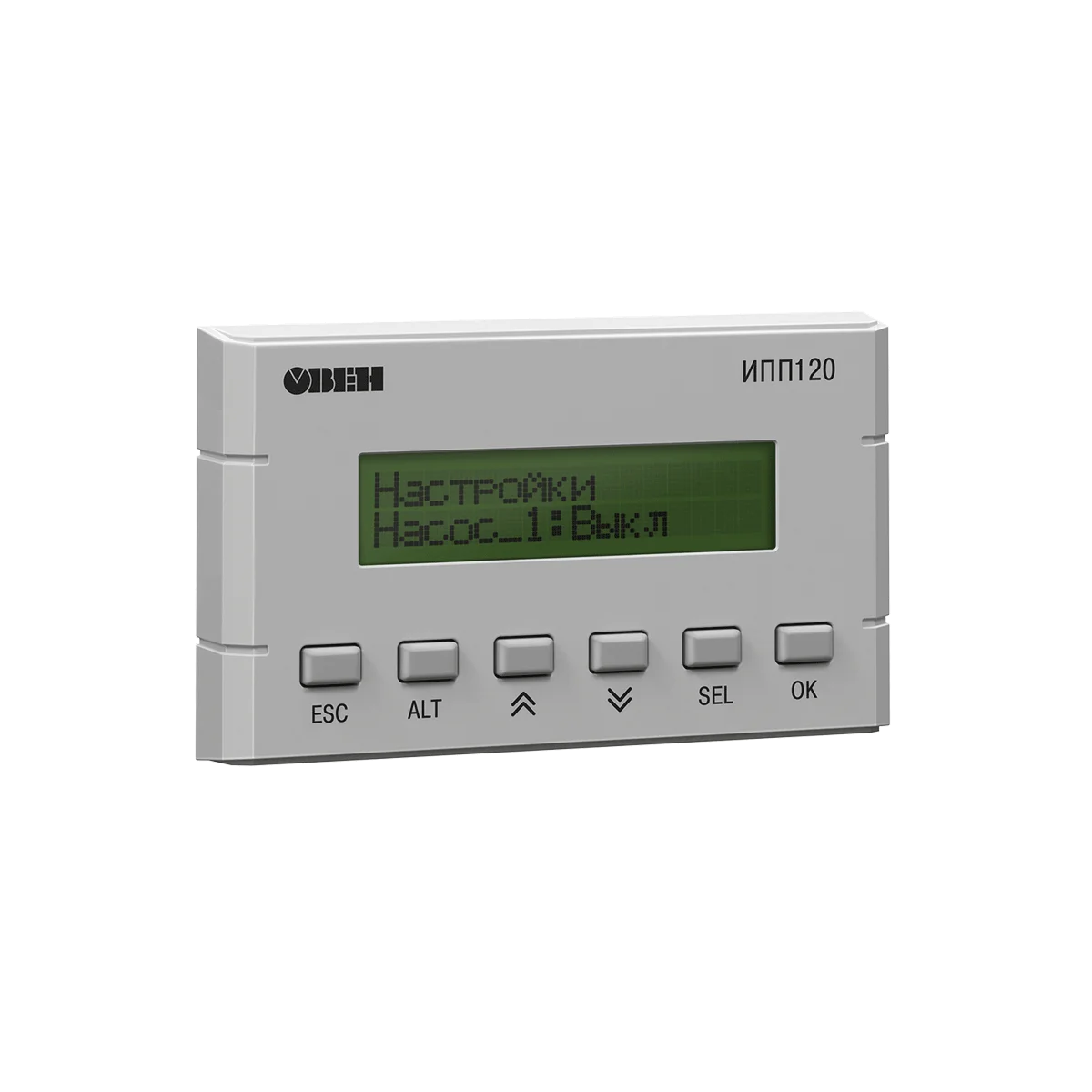

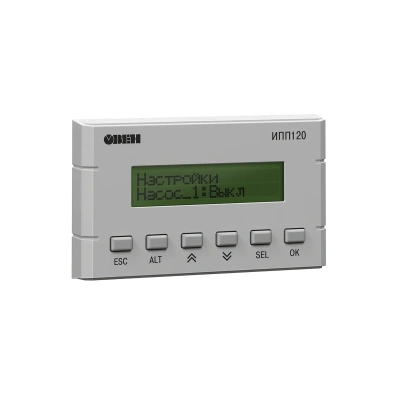

ИПП120 информационная программируемая панель оператора
ОВЕН ИПП120 – компактная символьная панель оператора с управляющей логикой. Предназначена для вывода и редактирования текстовых и цифровых параметров системы. Может применяться в тяжелых условиях эксплуатации совместно с программируемыми реле, контроллерами или модулями ввода/вывода, подключенными по сети RS-485.
В ИПП120 на борту есть интерфейс RS-485 для управления устройствами по сети или передачи данных на верхний уровень. Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования Owen Logic (начиная с версии 1.10.149). Загрузка алгоритма производится с помощью кабеля microUSB.
Области применения
- Вентиляция
- Отопление
- ГВС
- Насосные групп
Отличительные особенности ИПП120
Коммуникационные возможности:
- Работа в сети по протоколу Modbus RTU/ASCII в режиме Master/Slave.
- Задание управляющей логики по сети RS-485.
Возможности символьного индикатора:
- Видимая область символьного индикатора: 2 строки по 16 символов.
- Возможность корректировки параметров программы пользователя и параметров прибора с помощью 6 механических кнопок.
- Доступ к внесению изменений по паролю.
Конструктивные особенности:

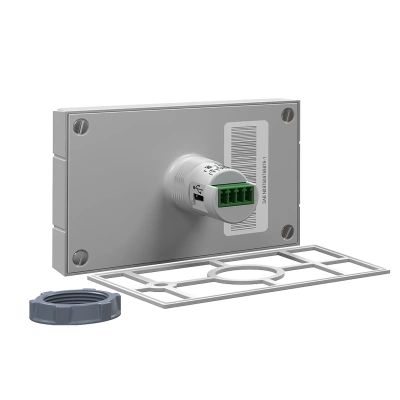

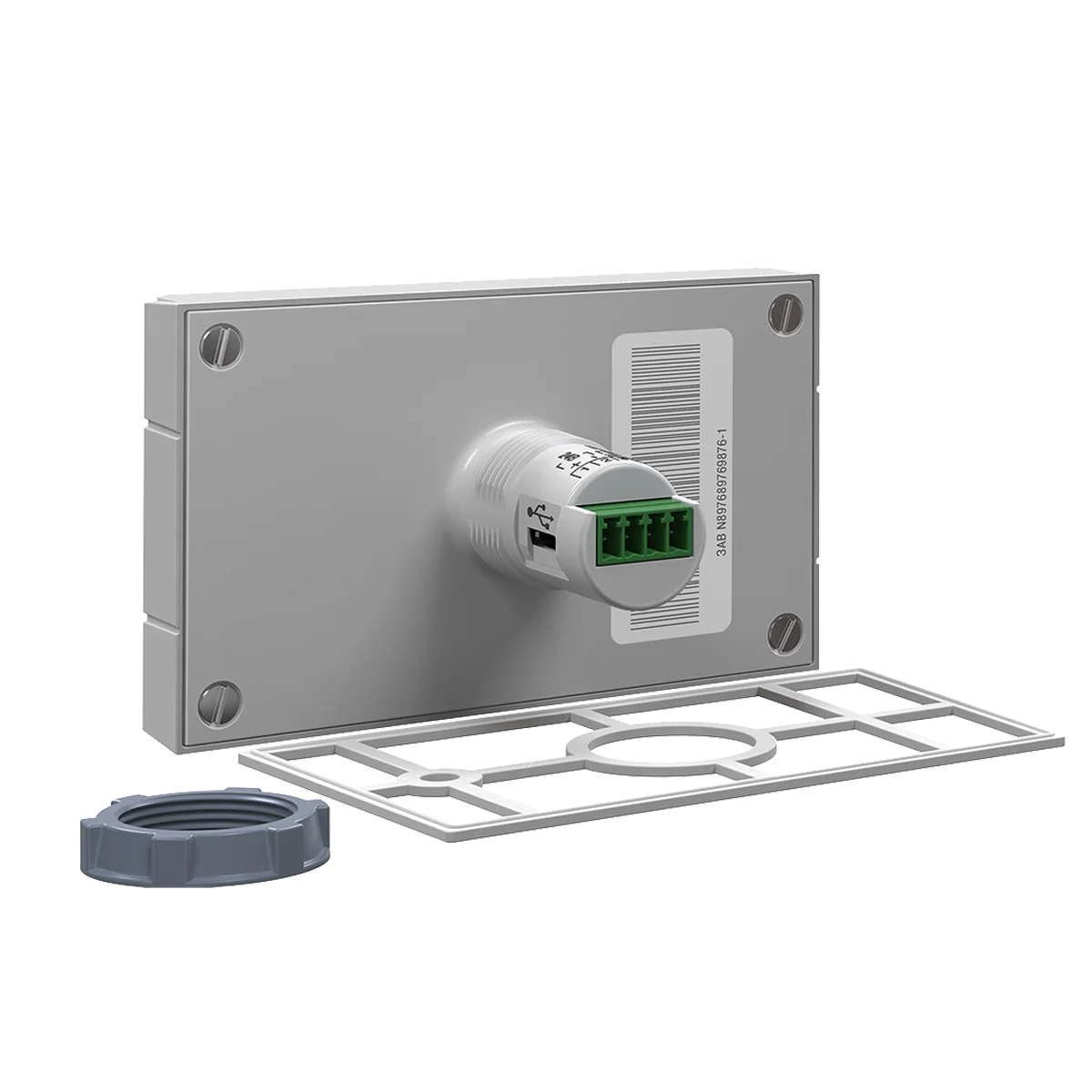

- Крепление в щит в отверстие 22,5 мм.
- Съемный клеммник – для удобства монтажа.
Эксплуатация
- Использование в тяжелых условиях эксплуатации: IP65, -20…+55 °C.
- Конфигурирование в среде Owen Logic (начиная с версии 1.10.149).
- USB-порт для программирования (не требует питания при программировании).
- Возможность питания от бортовой сети =12 В.
| Наименование | Значение |
| Программирование | |
| Среда программирования | |
| Объем Retain-памяти | 1020 байт |
| Объем памяти сетевых переменных (режим slave) | 512 байт |
| Память ПЗУ | 128 кбайт |
| Память ОЗУ | 32 кбайт |
| Интерфейс программирования | microUSB |
| Общие сведения | |
| Напряжение питания | =9…32 В (номинальное =24 В) |
| Потребляемая мощность | не более 2,5 Вт |
| Минимальное время цикла | 1 мс (зависит от сложности программы) |
| Часы реального времени | есть |
| Модули расширения ПРМ | нет |
| Коммуникационные возможности | |
| Интерфейс RS-485 (1шт.) | |
| Протокол связи | Modbus RTU/ASCII |
| Режим работы | Master/Slave |
| Скорости работы интерфейса | 9600, 19200, 38400,115200 бит/с |
| Индикация и управление | |
| Тип дисплея | текстовый монохромный ЖКИ с подсветкой, 2×16 символов |
| Количество механических кнопок | 6 |
| Наименование | Описание | Цена |
| ИПП120 | 24VDC, 1xRS-485, HMI | 9 760,00 ₽ |
