ПР200 программируемое реле с дисплеем
Включены в реестр Минпромторг, реестровая запись 10655682 до 14.08.2028

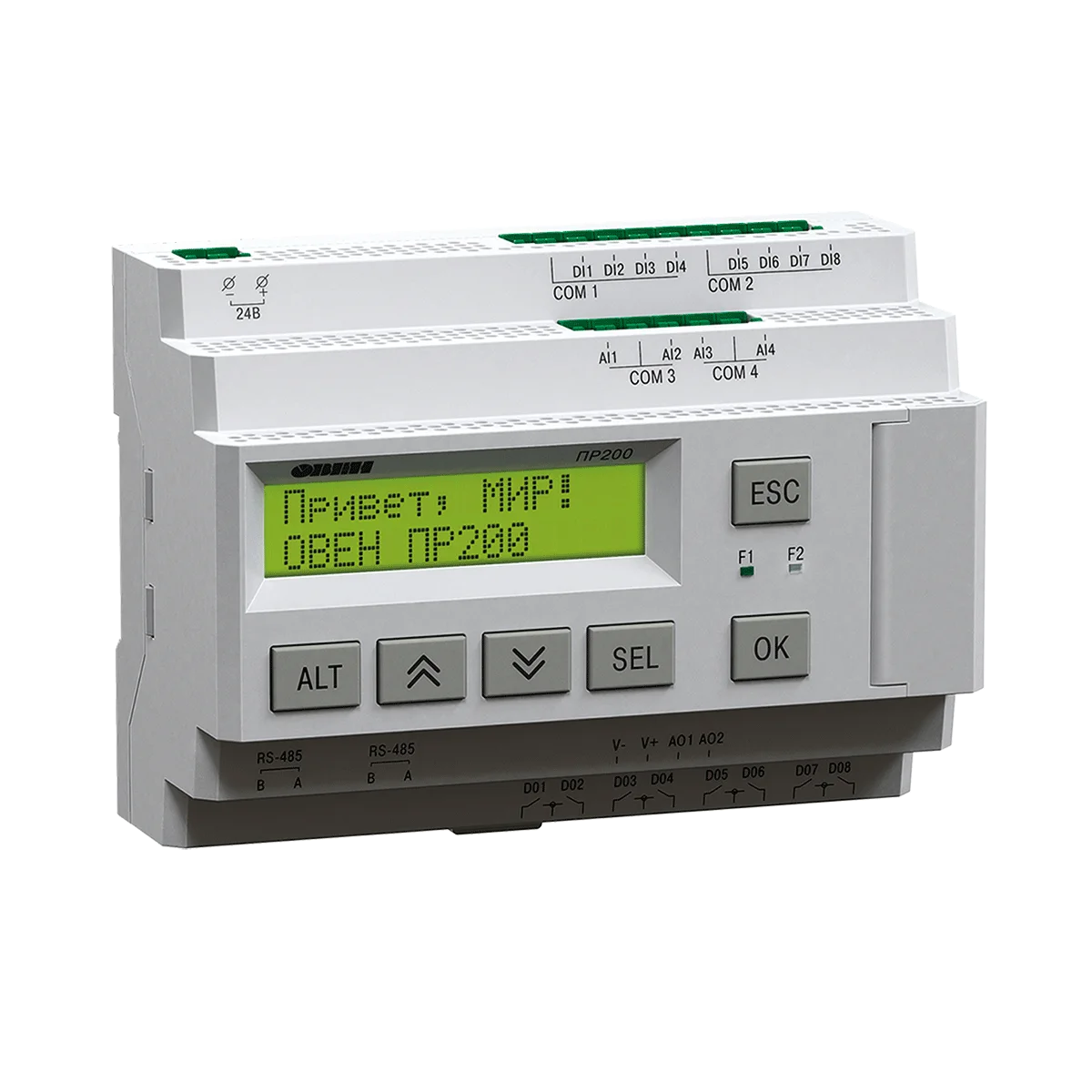

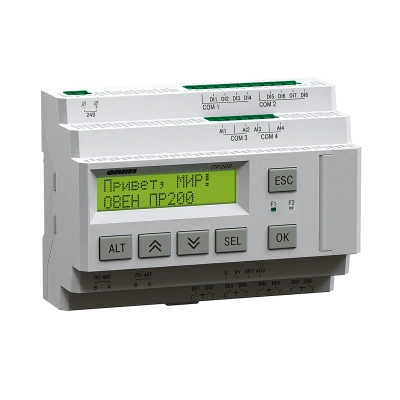

ОВЕН ПР200 – программируемое реле с дисплеем. Применяется для решения локальных задач автоматизации: водоподготовка, водоочистка, вентиляция, отопление и др.
Прибор выпускается в корпусе 7 DIN и имеет на борту до 24 каналов ввода/вывода. Для расширения собственных входов/выходов предусмотрено подключение по внутренней шине модулей расширения ПРМ. Для интеграции в SCADA-системы и управления внешними устройствами в прибор может быть установлено до двух интерфейсов RS-485 с поддержкой протоколов Modbus RTU/ASCII. Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования Owen Logic. Загрузка алгоритма производится с помощью кабеля miniUSB (входит в комплект поставки).
Области применения
- Водоподготовка
- Водоочистка
- Вентиляция
- Отопление
Особенности прибора
Подключаемое оборудование:
- 4 аналоговых входа: РТ100, РТ1000, 4…20 мА, 0…10 В, 0…4 кОм, режим дискретного входа.
- 2 аналоговых выхода: 4…20 мА или 0…10 В.
- Дискретные входы: 24 В или 230 В.
- Дискретные выходы: э/м реле или транзисторные ключи.
В модификациях ПР200-х8 имеется возможность подключить:
- Датчики электропроводности и солесодержания.
- Кондуктометрические датчики уровня.
Коммуникационные возможности:
Два интерфейса RS-485, режим Master/Slave:
- Интеграция в облачный сервис OwenCloud и SCADA-системы.
- Визуализация процессов с помощью панелей оператора.
- Управление внешними устройствами по RS-485.
Конструктивные особенности:
- Модульный корпус.
- Ширина корпуса 7 модулей
- Съемные клеммники – для удобства монтажа.
Возможности символьного индикатора ПР200
- Видимая область символьного индикатора: 2 строки по 16 символов.
- Поддержка кириллицы и латиницы.
- Возможность корректировки параметров программы пользователя и параметров прибора.
Эксплуатация:
- 2 модификации по питанию: =24 В и ~230 В.
- Подключение модулей расширения ПРМ (до 2 штук).
- Встроенный источник питания =24 В для питания датчиков с аналоговым выходом (в модификациях на 230 В с аналоговыми входами).
- USB-порт – для программирования (miniUSB-входит в комплект).
Отличительные характеристики
Модули расширения и аксессуары для ПР200
| Интерфейсная плата ПР-ИП485 | |
| Внешний вид | Подключение |
|
|
|
| Описание | |
| Интерфейсная плата ОВЕН ПР-ИП485 применяется для добавления интерфейса RS-485 в программируемое реле ОВЕН ПР200 (необходимость оговаривается при заказе). Максимально можно установить два интерфейса RS-485. Интерфейсная плата может устанавливаться пользователем самостоятельно. | |
| Модуль расширения ПРМ | |
| Внешний вид | Подключение |
|
|
|
| Описание | |
| Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программируемого реле ОВЕН ПР200:
Подключение модулей осуществляется по внутренней шине (кабель для подключения входит в комплект поставки ПРМ). К ПР200 можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР200 и модули ПРМ с разным типом питания. | |
| Наименование | ПР200-230 | ПР200-24 |
| Программирование | ||
| Среда программирования | Owen Logic | |
| Объем Retain-памяти | 1016 байт | |
| Стек | динамический | |
| Объем памяти сетевых переменных (режим slave) | 128 байт | |
| Объем памяти сетевых переменных (режим master) | 128 байт | |
| Память ПЗУ | 128 кбайт | |
| Память ОЗУ | 32 кбайт | |
| Интерфейс программирования | miniUSB | |
| Общие сведения | ||
| Диапазон переменного напряжения питания | 90…264 В (номинальное 230 В, при 50 Гц) | - |
| Диапазон постоянного напряжения питания | 127...373 В (номинальное 230 В) | 19...30 В (номинальное 24 В) |
| Минимальное время цикла | 1 мс (зависит от сложности программы) | |
| Часы реального времени | есть | |
| Модули расширения ПРМ | да, до 2 шт. | |
| Встроенный источник питания | есть (в зависимости от модификации) | нет |
| Дискретные входы | ||
| Количество | 8 | |
| Тип | Дискретный фазовый (ДФ) | - |
| Подключаемые датчики | коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.) |
|
| Номинальное напряжение питания | ~230 В | - |
| Гальваническая развязка | групповая по 4 входа (1-4, 5-8) | - |
| Электрическая прочности изоляции | 2830 В, групповая – 1780 В | - |
| Тип | Дискретный (Д) | |
| Подключаемые датчики | коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики, имеющие на выходе транзистор p-n-p-типа с открытым коллектором | |
| Номинальное напряжение питания | =24 В | |
| Гальваническая развязка | групповая по 4 входа (1-4, 5-8) | |
| Электрическая прочности изоляции | 2830 В, групповая – 1780 В | |
| Аналоговые входы | ||
| Количество | до 4 | |
| Тип измеряемых сигналов | 0…10 В, 4…20 мА, 0…4 кОм | |
| Разрешающая способность АЦП | 12 бит | |
| Период обновления значений всех каналов, не более | 10 мс | |
| Работа в дискретном режиме | да | |
| Гальваническая развязка | отсутствует | |
| Дискретные выходы | ||
| Количество | до 12 | |
| Тип | релейные (нормально-разомкнутые) и транзисторные ключи (n-p-n-типа) | |
| Допустимый ток нагрузки, не более | ||
| Релейные (Р): | 5А при напряжении не более 250 В перем. тока, cos φ > 0,95 3 А при напряжении не более 30В пост. тока | |
| Транзисторные (К): | 0,2 А при напряжении не более 60 В постоянного тока | |
| Гальваническая развязка | групповая по 2 выхода | групповая по 4 выхода |
| Электрическая прочности изоляции | 2830 В, групповая – 1780 В | 2830 В |
| Аналоговые выходы | ||
| Количество | до 2 | |
| Тип аналогового выхода | 4...20 мА (И) или 0...10 В (У) – выбирается при заказе | |
| Разрядность ЦАП | 10 бит | |
| Гальваническая развязка | выход 4…20 мА (И): индивидуальная 2830 В выход 0…10 В (У): групповая 2830 В | |
| Коммуникационные возможности | ||
| Интерфейс RS-485 (до 2 шт. – выбирается при заказе) | ||
| Протокол связи | Modbus RTU/ASCII | |
| Режим работы | Master/Slave | |
| Индикация и управление | ||
| Тип дисплея | текстовый монохромный ЖКИ с подсветкой, 2×16 символов | |
| Поддерживаемые языки | русский, английский | |
| Количество механических кнопок | 6 | |
| Наименование | Описание | Цена |
| ПР200-24.1.0.0 | 24VDC, 8xDI(24), 6xDO(Р), HMI | 12 614,80 ₽ |
| ПР200-24.1.1.0 | 24VDC, 8xDI(24), 6xDO(Р), 1xRS-485, HMI | 14 091,00 ₽ |
| ПР200-24.1.2.0 | 24VDC, 8xDI(24), 6xDO(Р), 2xRS-485, HMI | 15 567,20 ₽ |
| ПР200-24.2.0.0 | 24VDC, 8xDI(24), 4xAI, 8xDO(Р), 2xAO(И), HMI | 14 627,80 ₽ |
| ПР200-24.2.2.0 | 24VDC, 8xDI(24), 4xAI, 8xDO(Р), 2xAO(И), 2xRS-485, HMI | 17 446,00 ₽ |
| ПР200-24.2.1.0 | 24VDC, 8xDI(24), 4xAI, 8xDO(Р), 2xAO(И), 1xRS-485, HMI | 16 036,90 ₽ |
| ПР200-24.3.0.0 | 24VDC, 8xDI(24), 4xAI, 8xDO(Р), HMI | 14 091,00 ₽ |
| ПР200-24.3.1.0 | 24VDC, 8xDI(24), 4xAI, 8xDO(Р), 1xRS-485, HMI | 15 567,20 ₽ |
| ПР200-24.3.2.0 | 24VDC, 8xDI(24), 4xAI, 8xDO(Р), 2xRS-485, HMI | 17 043,40 ₽ |
| ПР200-24.4.0.0 | 24VDC, 8xDI(24), 4xAI, 8xDO(Р), 2xAO(У), HMI | 14 627,80 ₽ |
| ПР200-24.4.1.0 | 24VDC, 8xDI(24), 4xAI, 8xDO(Р), 2xAO(У), 1xRS-485, HMI | 16 036,90 ₽ |
| ПР200-24.4.2.0 | 24VDC, 8xDI(24), 4xAI, 8xDO(Р), 2xAO(У), 2xRS-485, HMI | 17 446,00 ₽ |
| ПР200-24.5.0.0 | 24VDC, 8xDI(24), 4xAI, 8xDO(Р), 4xDO(К), HMI | 14 627,80 ₽ |
| ПР200-24.5.1.0 | 24VDC, 8xDI(24), 4xAI, 8xDO(Р), 4xDO(К), 1xRS-485, HMI | 16 036,90 ₽ |
| ПР200-24.5.2.0 | 24VDC, 8xDI(24), 4xAI, 8xDO(Р), 4xDO(К), 2xRS-485, HMI | 17 446,00 ₽ |
| ПР200-220.1.0.0 | 230VAC, 8xDI(230), 6xDO(Р), HMI | 12 614,80 ₽ |
| ПР200-220.1.1.0 | 230VAC, 8xDI(230), 6xDO(Р), 1xRS-485, HMI | 14 091,00 ₽ |
| ПР200-220.1.2.0 | 230VAC, 8xDI(230), 6xDO(Р), 2xRS-485, HMI | 15 567,20 ₽ |
| ПР200-220.2.0.0 | 230VAC, 8xDI(230), 4xAI, 8xDO(Р), 2xAO(И), HMI | 15 164,60 ₽ |
| ПР200-220.2.1.0 | 230VAC, 8xDI(230), 4xAI, 8xDO(Р), 2xAO(И), 1xRS-485, HMI | 16 640,80 ₽ |
| ПР200-220.2.2.0 | 230VAC, 8xDI(230), 4xAI, 8xDO(Р), 2xAO(И), 2xRS-485, HMI | 18 049,90 ₽ |
| ПР200-220.3.0.0 | 230VAC, 8xDI(230), 4xAI, 8xDO(Р), HMI | 14 627,80 ₽ |
| ПР200-220.3.1.0 | 230VAC, 8xDI(230), 4xAI, 8xDO(Р), 1xRS-485, HMI | 16 036,90 ₽ |
| ПР200-220.3.2.0 | 230VAC, 8xDI(230), 4xAI, 8xDO(Р), 2xRS-485, HMI | 17 446,00 ₽ |
| ПР200-220.4.0.0 | 230VAC, 8xDI(230), 4xAI, 8xDO(Р), 2xAO(У), HMI | 15 164,60 ₽ |
| ПР200-220.4.1.0 | 230VAC, 8xDI(230), 4xAI, 8xDO(Р), 2xAO(У), 1xRS-485, HMI | 16 640,80 ₽ |
| ПР200-220.4.2.0 | 230VAC, 8xDI(230), 4xAI, 8xDO(Р), 2xAO(У), 2xRS-485, HMI | 18 049,90 ₽ |
| ПР200-220.5.0.0 | 230VAC, 8xDI(230), 4xAI, 8xDO(Р), 4xDO(К), HMI | 15 164,60 ₽ |
| ПР200-220.5.1.0 | 230VAC, 8xDI(230), 4xAI, 8xDO(Р), 4xDO(К), 1xRS-485, HMI | 16 640,80 ₽ |
| ПР200-220.5.2.0 | 230VAC, 8xDI(230), 4xAI, 8xDO(Р), 4xDO(К), 2xRS-485, HMI | 18 049,90 ₽ |
| ПР200-220.21.0.0 | 230VAC, 8xDI(24), 6xDO(Р), HMI | 12 614,80 ₽ |
| ПР200-220.21.1.0 | 230VAC, 8xDI(24), 6xDO(Р), 1xRS-485, HMI | 14 091,00 ₽ |
| ПР200-220.21.2.0 | 230VAC, 8xDI(24), 6xDO(Р), 2xRS-485, HMI | 15 567,20 ₽ |
| ПР200-220.22.0.0 | 230VAC, 8xDI(24), 4xAI, 8xDO(Р), 2xAO(И), HMI | 15 164,60 ₽ |
| ПР200-220.22.1.0 | 230VAC, 8xDI(24), 4xAI, 8xDO(Р), 2xAO(И), 1xRS-485, HMI | 16 640,80 ₽ |
| ПР200-220.22.2.0 | 230VAC, 8xDI(24), 4xAI, 8xDO(Р), 2xAO(И), 2xRS-485, HMI | 18 049,90 ₽ |
| ПР200-220.23.0.0 | 230VAC, 8xDI(24), 4xAI, 8xDO(Р), HMI | 14 627,80 ₽ |
| ПР200-220.23.1.0 | 230VAC, 8xDI(24), 4xAI, 8xDO(Р), 1xRS-485, HMI | 16 036,90 ₽ |
| ПР200-220.23.2.0 | 230VAC, 8xDI(24), 4xAI, 8xDO(Р), 2xRS-485, HMI | 17 446,00 ₽ |
| ПР200-220.24.0.0 | 230VAC, 8xDI(24), 4xAI, 8xDO(Р), 2xAO(У), HMI | 15 164,60 ₽ |
| ПР200-220.24.1.0 | 230VAC, 8xDI(24), 4xAI, 8xDO(Р), 2xAO(У), 1xRS-485, HMI | 16 640,80 ₽ |
| ПР200-220.24.2.0 | 230VAC, 8xDI(24), 4xAI, 8xDO(Р), 2xAO(У), 2xRS-485, HMI | 18 049,90 ₽ |
| ПР200-220.25.0.0 | 230VAC, 8xDI(24), 4xAI, 8xDO(Р), 4xDO(К), HMI | 15 164,60 ₽ |
| ПР200-220.25.1.0 | 230VAC, 8xDI(24), 4xAI, 8xDO(Р), 4xDO(К), 1xRS-485, HMI | 15 128,00 ₽ |
| ПР200-220.25.2.0 | 230VAC, 8xDI(24), 4xAI, 8xDO(Р), 4xDO(К), 2xRS-485, HMI | 18 049,90 ₽ |
| ПР200-24.8.1.0 | 24VDC, 8xDI(24), 8xDO(Р), 4xAI, 4хCDM, 2хAO, 1хRS-485 | 21 472,00 ₽ |
| ПР200-24.8.2.0 | 24VDC, 8xDI(24), 8xDO(Р), 4xAI, 4хCDM, 2хAO, 2хRS-485 | 22 948,20 ₽ |
| ПР200-220.28.1.0 | 230VAC, 8xDI(24), 8xDO(Р), 4xAI, 4хCDM, 2хAO, 1хRS-485 | 21 472,00 ₽ |
