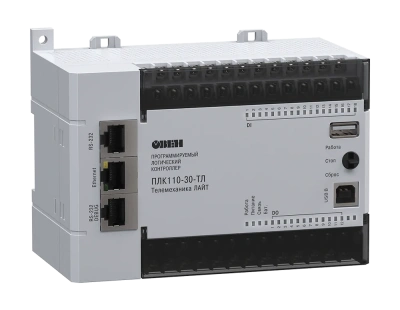

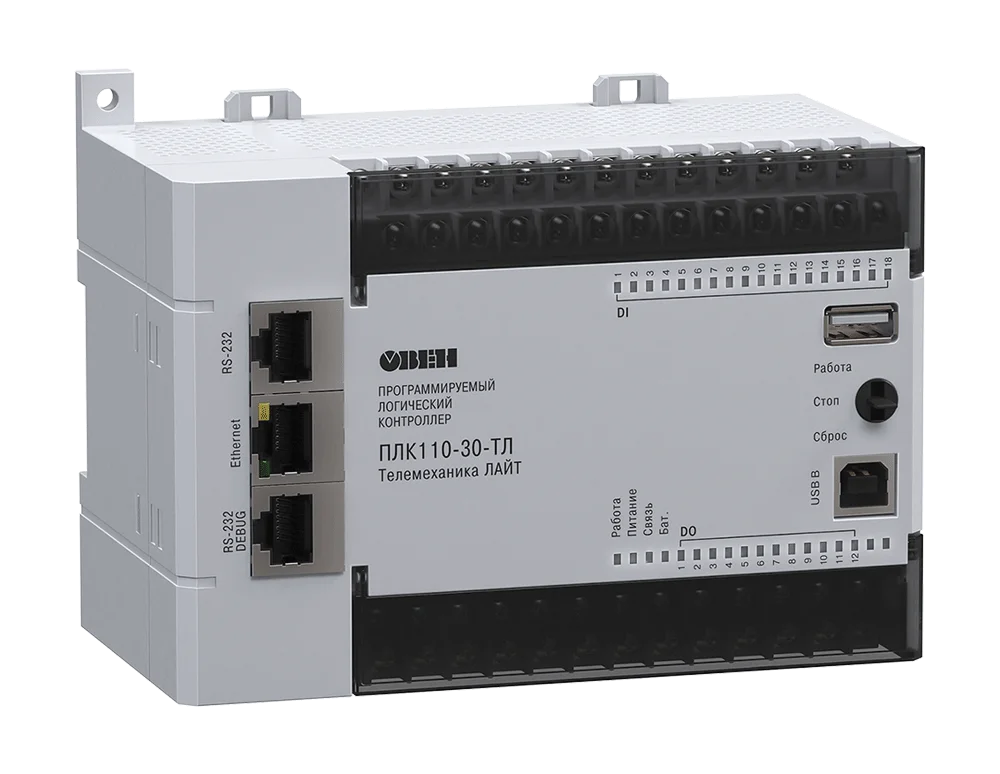

ПЛК110-ТЛ программируемый контроллер с исполнительной средой Телемеханика Лайт
ОВЕН ПЛК110-30-ТЛ [М02] – программируемый моноблочный контроллер с дискретными входами/выходами на борту для автоматизации средних систем с возможностью программирования из SCADA-системы ОВЕН Телемеханика ЛАЙТ.
Предназначен для построения систем автоматизации среднего уровня и распределенных систем управления.
Рекомендации к применению
- Построение систем телемеханики и АСУ ТП электрических подстанций (35/6(10)/0,4 кВ).
- Построение систем телемеханики и АСУ ТП железнодорожного транспорта.
- Создание распределенных систем противоаварийной автоматики и контроля электроснабжения.
- Построение систем электроснабжения предприятий.
- Системы мониторинга работы оборудования.
- Системы управления освещением.
Отличительные особенности
- Программируется из SCADA-системы ОВЕН Телемеханика ЛАЙТ.
- Объединение в один проект большого количества контроллеров.
- Готовая библиотека устройств ОВЕН, позволяющая быстро конфигурировать проекты.
- Встроенные поддерживаемые протоколы опроса специализированных устройств, используемых в системах телемеханики в энергетике.
- Алгоритмы циклической, спорадической передачи данных, настройка апертуры измерений.
- Может иметь любое число направлений отдачи (количество пунктов управления) и настраиваемые объемы данных телеметрии и прав доступа.
- Возможность реализации локальных алгоритмов в контроллере (FBD, ST (Pascal, C)).
Преимущества контроллера ОВЕН ПЛК110-30-ТЛ [М02]
- Представляет собой стандартный КП (контролируемый пункт) телемеханики. Набор и адреса передаваемых параметров можно настраивать произвольно.
- Сбор со счетчиков текущих (показания, измерения) и архивных (энергия, профили мощности) данных, журналов событий счетчиков для передачи на любой верхний уровень.
- Три уровня доступа: чтение данных, конфигурирование, администрирование.
- Возможность совместного использования с модемом ОВЕН ПМ01 по GPRS в статической и динамической сети («серый» IP-адрес, установка соединения снизу от контроллера на сервер).
- Прозрачный канал доступа по протоколу TCP/IP, в том числе в режиме GPRS.
- Расчет внутри контроллера параметров по алгоритмам пользователя и телесигнализация выхода за уставки по протоколу МЭК 60870-5-104.
- Обработка внутри контроллера мгновенных значений мощности по группам и выдача командного сигнала на отключение.
- Ведение архива на USB-носителе.
Функциональная схема
![Функциональная схема ОВЕН ПЛК110-30-ТЛ [М02]](https://owen.ru/uploads/36/funkionalnaya_cxema_plk110-x30-tl_mo2.png "Функциональная схема ОВЕН ПЛК110-30-ТЛ [М02]")
| Параметр | Значение |
| Питание | |
| Напряжение питания: | |
| ПЛК110-24.30-ТЛ [М02]
| от 9 до 30 В постоянного тока при Т > минус 20 °С, от 9 до 26 В постоянного тока при минус 40 °С > Т > минус 20 °С (номинальное 12 или 24 В) |
| ПЛК110-220.30-ТЛ [М02] | от 90 до 264 В переменного тока либо постоянного тока (номинальное 120/230 В) |
| Потребляемая мощность, не более: | |
| ПЛК110-24.30-ТЛ [М02] | 28 Вт |
| ПЛК110-220.30-ТЛ [М02] | 41 ВА |
| Параметры встроенного источника питания: | |
| ПЛК110-24.30-ТЛ [М02] | Выходное напряжение равно входному напряжению на клеммах питания ПЛК, ток не более 630 мА; |
| ПЛК110-220.30-ТЛ [М02] | Выходное напряжение 24 В±4 %, ток не более 400 мА |
| Цифровые (дискретные) входы | |
| Количество входов | 18 |
| Тип входов по ГОСТ Р 51841–2001 | 1 |
| Напряжение «логического нуля» | -3…5 В |
| Максимальный ток «логического нуля» | 2 мА |
| Напряжение «логической единицы» | 15…30 В |
| Максимальный ток «логической единицы» | 9 мА (при 30 В) |
| Минимальная длительность импульса, воспринимаемого дискретным входом: | 1,6 мс (меандр) |
| Подключаемые входные устройства | – коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.) – трехпроводные датчики, имеющие на выходе транзистор n-p-n- или pnp-типа с открытым коллектором – дискретные сигналы с напряжением от минус 3 до 30 В |
| Дискретные выходы (контакты электромагнитных реле) | |
| Количество релейных выходных каналов | 12 |
| Максимальный ток, коммутируемый контактами реле, не более | 3 А |
| Время переключения контактов реле из состояния «лог. 0» в «лог. 1» и обратно, не более | 10 мс (выходы DО1…DО12) |
| Суммарный максимальный ток нагрузки группы реле: | |
| COM1-COM2 | 3 А |
| COM3 | 3 А |
| COM4 | 3 А |
| COM5 | 12 А |
| COM6 | 12 А |
| COM7-COM10 | - |
| Механический ресурс реле | – не менее 300 000 циклов переключений при максимальной коммутируемой нагрузке – не менее 500 000 циклов переключений при коммутации нагрузки менее половины от максимальной |
| Интерфейсы связи, количество | |
| RS-485 | 2 |
| RS-232 | 1 |
| RS-232-Debug | 1 |
| Ethernet 100 Base-T | 1 |
| Наименование | Описание | Цена |
| ПЛК110-220.30-ТЛ | 48 299,80 ₽ | |
| ПЛК110-24.30-ТЛ | 48 299,80 ₽ |
