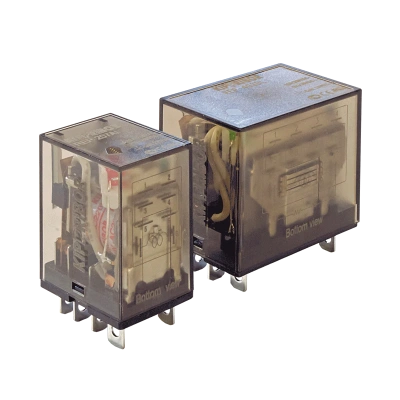

Промежуточные реле KIPPRIBOR серии REP силовые (2- и 4-контактные)
Силовые реле серии REP – это универсальная серия силовых промежуточных реле KIPPRIBOR, которая оптимально подходит для коммутации как цепей управления, так и силовых цепей питания нагрузки. Серия REP включает в себя реле с 2 или 4 контактами, которые способны выдерживать ток до 10 А (по AC-1).
При правильном подходе к выбору реле под определенные типы нагрузки промежуточные реле REP зачастую позволяют обходиться без применения контакторов в схемах управления циркуляционными насосами, вентиляторами, катушками клапанов, нагревателями и т.д. Это позволяет оптимизировать место под монтаж оборудования в шкафу управления без снижения надежности всей схемы.
Преимущества промежуточных реле KIPPRIBOR серии REP:
- Прозрачный корпус, позволяющий легко визуализировать состояние контактов.
- Абсолютная совместимость с аналогами реле других производителей.
- Цветная яркая светодиодная индикация состояния реле.
- Мощные силовые контакты.
Степень защиты промежуточных реле KIPPRIBOR серии REP:
- Корпус реле – IP40.
- Со стороны клемм – IР00.
Конструкция промежуточных реле серии REP позволяет осуществлять их монтаж на DIN-рейку.
Установка на DIN-рейку при помощи монтажной колодки:
- 2-ярусная колодка с винтовыми клеммами KIPPRIBOR PYF-025BE.
- 2-ярусная колодка с винтовыми клеммами KIPPRIBOR PYF-025BE/2.
- 2-ярусная колодка с винтовыми клеммами KIPPRIBOR PYF-045BE.
| Характеристика | Значение | |
| Время включения (при Uном.) | не более 15 мс | |
| Время выключения (при Uном.) | не более 10 мс | |
| Диапазон рабочих температур | –25...+55 °С | |
| Относительная влажность | 45%...75% RH | |
| Атмосферное давление | 86...106 кПа | |
| Ударопрочность | 10g (длительность полуволны синусоиды ударного импульса 11 мс) | |
| Виброустойчивость | 10…55 Гц (удвоенная амплитуда 1,0 мм) | |
| Масса | не более 35 г (2-контактные), 65 г (4-контактные) | |
| Электрические характеристики контактов | ||
| Характеристика | 2-контактные | 4-контактные |
| Номинальные ток и напряжение | 10 А при 250 В (AC) / 30 В (DC) | 10 А при 250 В (AC) / 30 В (DC) |
| Начальное сопротивление | не более 100 мОм | |
| Материал контакта | серебряный сплав (AgSnO2) | |
| Электрический ресурс | не менее 105 | |
| Механический ресурс (при 300 вкл./мин) | не менее 107 | |
| Электрическая прочность изоляции между группами контактов | ≥ 1500 VAC в течение 1 мин (ток утечки 1 мА) | |
| Электротехнические характеристики катушки | ||
| Характеристики | Постоянный ток (DC) | Переменный ток (AC) |
| Номинальное напряжение питания Uном | 24 В* | 220 В* |
| Напряжение включения (при 25 °С), не менее | 0,75 Uном | 0,80 Uном |
| Напряжение выключения (при 25 °С), не более | 0,10 Uном | 0,30 Uном |
| Предельное напряжение питания (при 25 °С) | 1,10 Uном | |
| Мощность | 0,9 Вт (2-контактные) 1,5 Вт (4-контактные)
| 1,2 ВА (2-контактные) 2,5 ВА (4-контактные)
|
| Электрическая прочность изоляции между контактами и катушкой | ≥ 1000 VAC в течение 1 мин (ток утечки 1 мА) | |
* выбирается при заказе
| Наименование | Описание | Цена |
| REP-407.AL | 4-конт. реле, 220VAC, ток 10А, LED-индикатор | 890,60 ₽ |
| REP-203.DL | 2-конт. реле, 24VDC, ток 10А, LED-индикатор | 555,10 ₽ |
| REP-403.DL | 4-конт. реле, 24VDC, ток 10А, LED-индикатор | 780,80 ₽ |
Оплачивайте покупки удобным способом. В интернет-магазине доступно 3 варианта оплаты:
- Наличные при самовывозе или доставке курьером. Специалист свяжется с вами в день доставки, чтобы уточнить время и заранее подготовить сдачу с любой купюры. Вы подписываете товаросопроводительные документы, вносите денежные средства, получаете товар и чек.
- Безналичный расчет при самовывозе или оформлении в интернет-магазине: карты МИР, Visa и MasterCard. Чтобы оплатить покупку, система перенаправит вас на сервер системы ASSIST. Здесь нужно ввести номер карты, срок действия и имя держателя.
- ЮMoney при онлайн-заказе. Для совершения покупки система перенаправит вас на страницу платежного сервиса. Здесь необходимо заполнить форму по инструкции.
Экономьте время на получении заказа. В интернет-магазине доступно 4 варианта доставки:
- Курьерская доставка работает с 9.00 до 19.00. Когда товар поступит на склад, курьерская служба свяжется для уточнения деталей. Специалист предложит выбрать удобное время доставки и уточнит адрес. Осмотрите упаковку на целостность и соответствие указанной комплектации.
- Самовывоз из магазина. Список торговых точек для выбора появится в корзине. Когда заказ поступит на склад, вам придет уведомление. Для получения заказа обратитесь к сотруднику в кассовой зоне и назовите номер.
- Постамат. Когда заказ поступит на точку, на ваш телефон или e-mail придет уникальный код. Заказ нужно оплатить в терминале постамата. Срок хранения — 3 дня.
- Почтовая доставка через почту России. Когда заказ придет в отделение, на ваш адрес придет извещение о посылке. Перед оплатой вы можете оценить состояние коробки: вес, целостность. Вскрывать коробку самостоятельно вы можете только после оплаты заказа. Один заказ может содержать не больше 10 позиций и его стоимость не должна превышать 100 000 р.

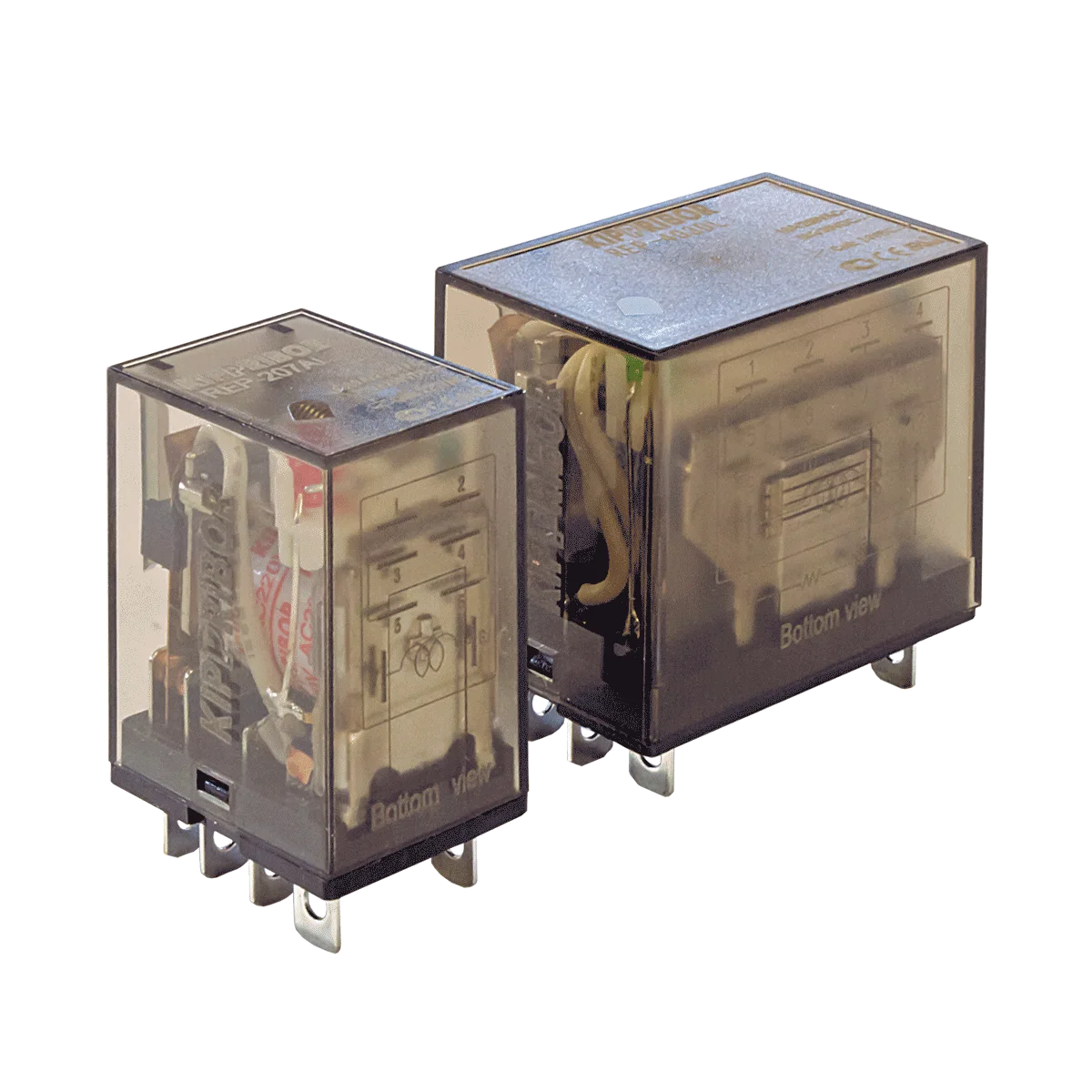

Фотогалерея
