Промежуточные реле KIPPRIBOR серии MR в компактном корпусе (1- и 2-контактные)
Промежуточные реле KIPPRIBOR серии MR предназначены для коммутации и переключения электрических цепей управления постоянного и переменного тока.
Используются в качестве развязывающего (согласующего) элемента между управляющим устройством (терморегулятором, контроллером и пр.) и коммутационным элементом исполнительного устройства, а также для построения схем релейной логики.

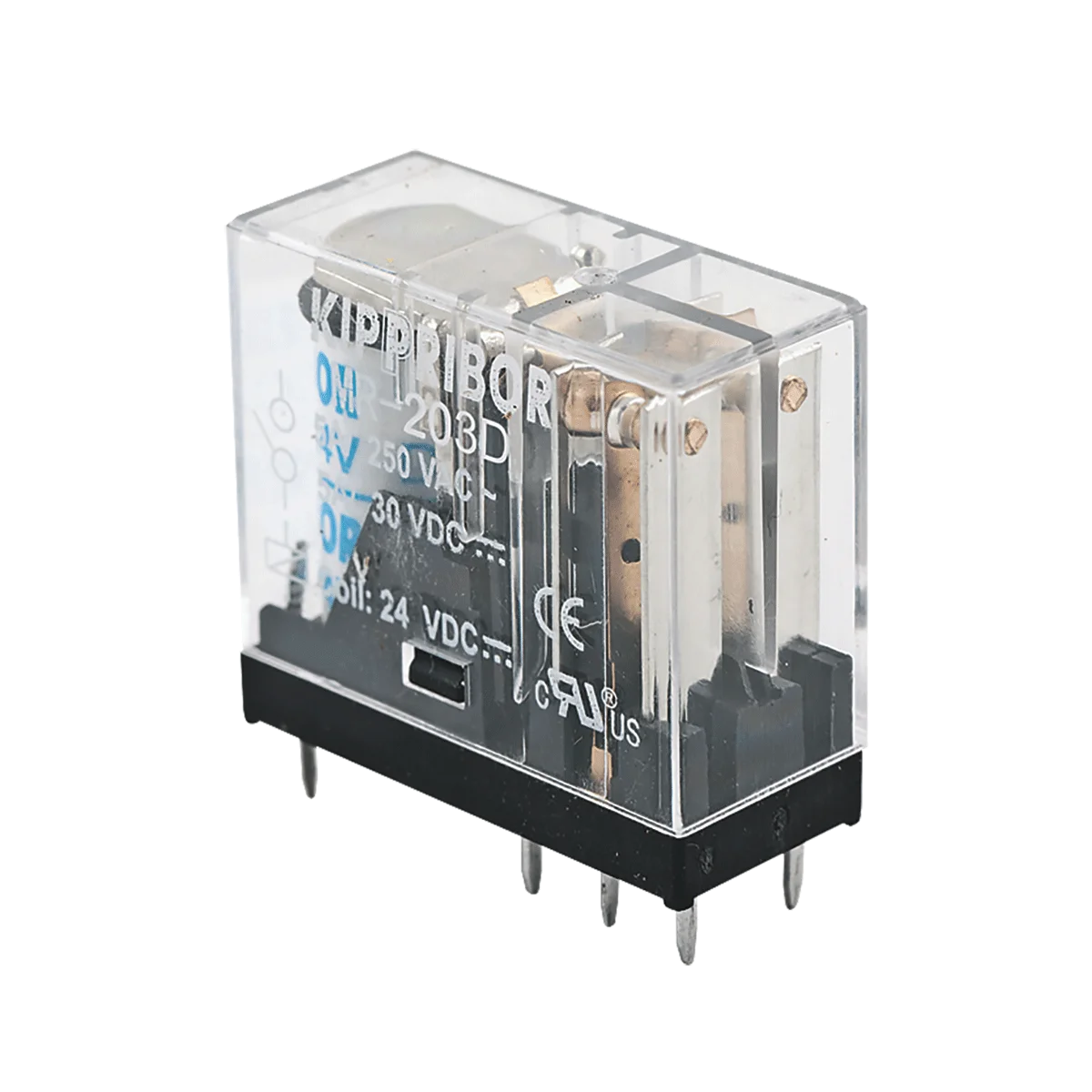

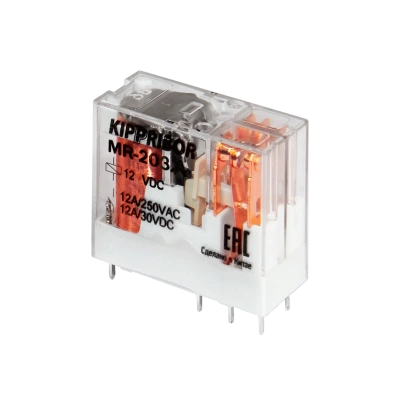

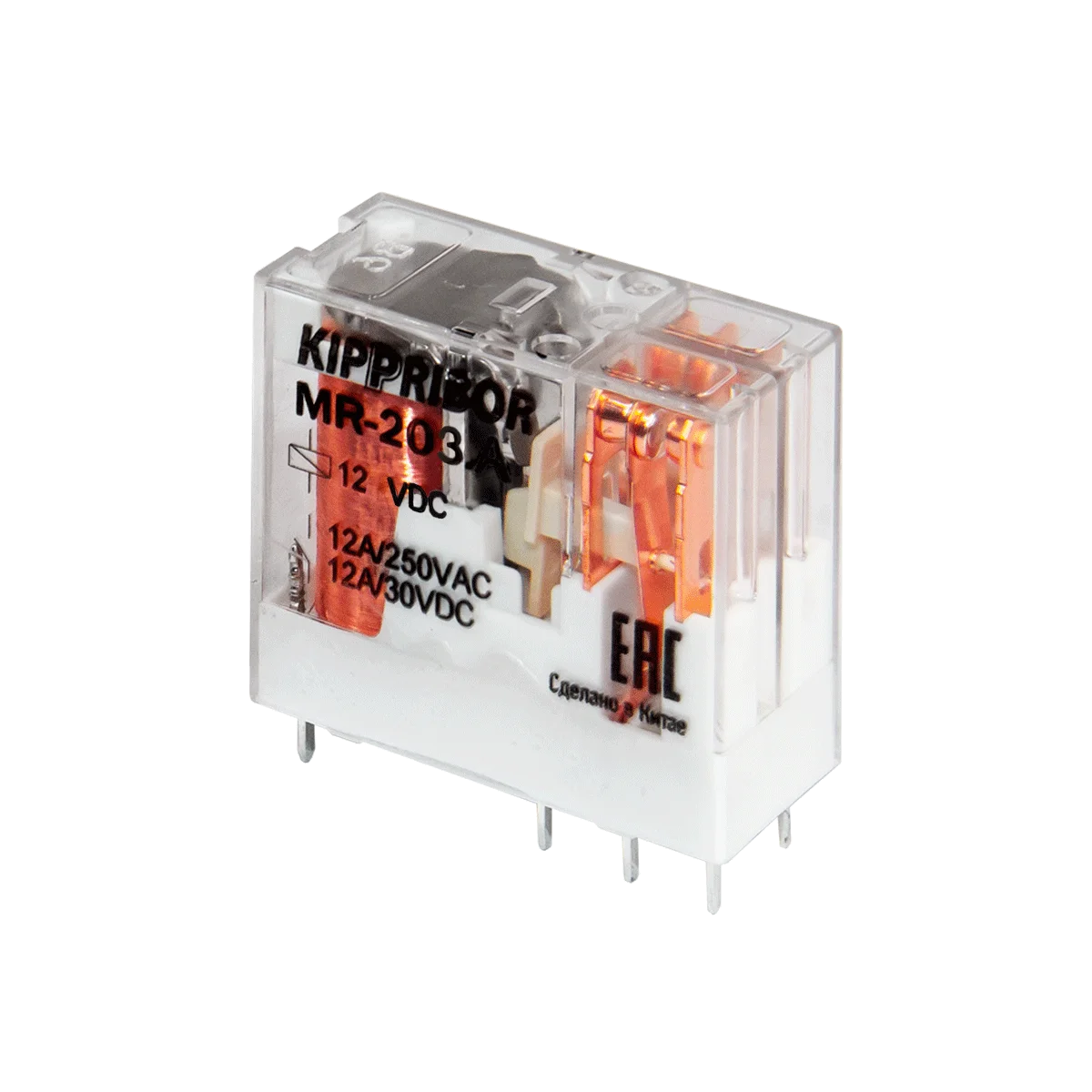

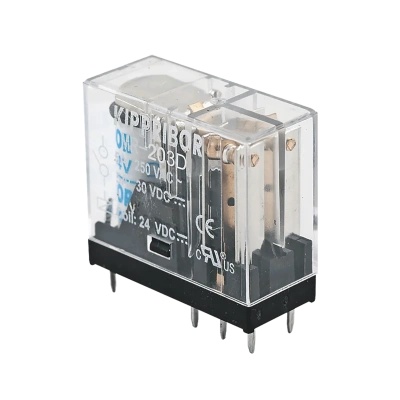

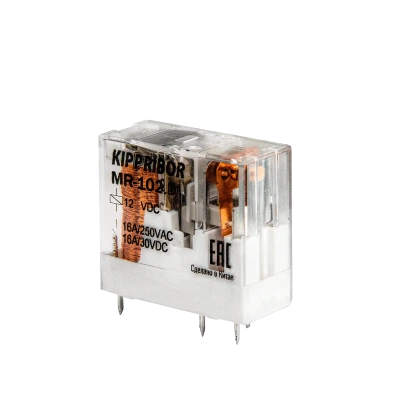

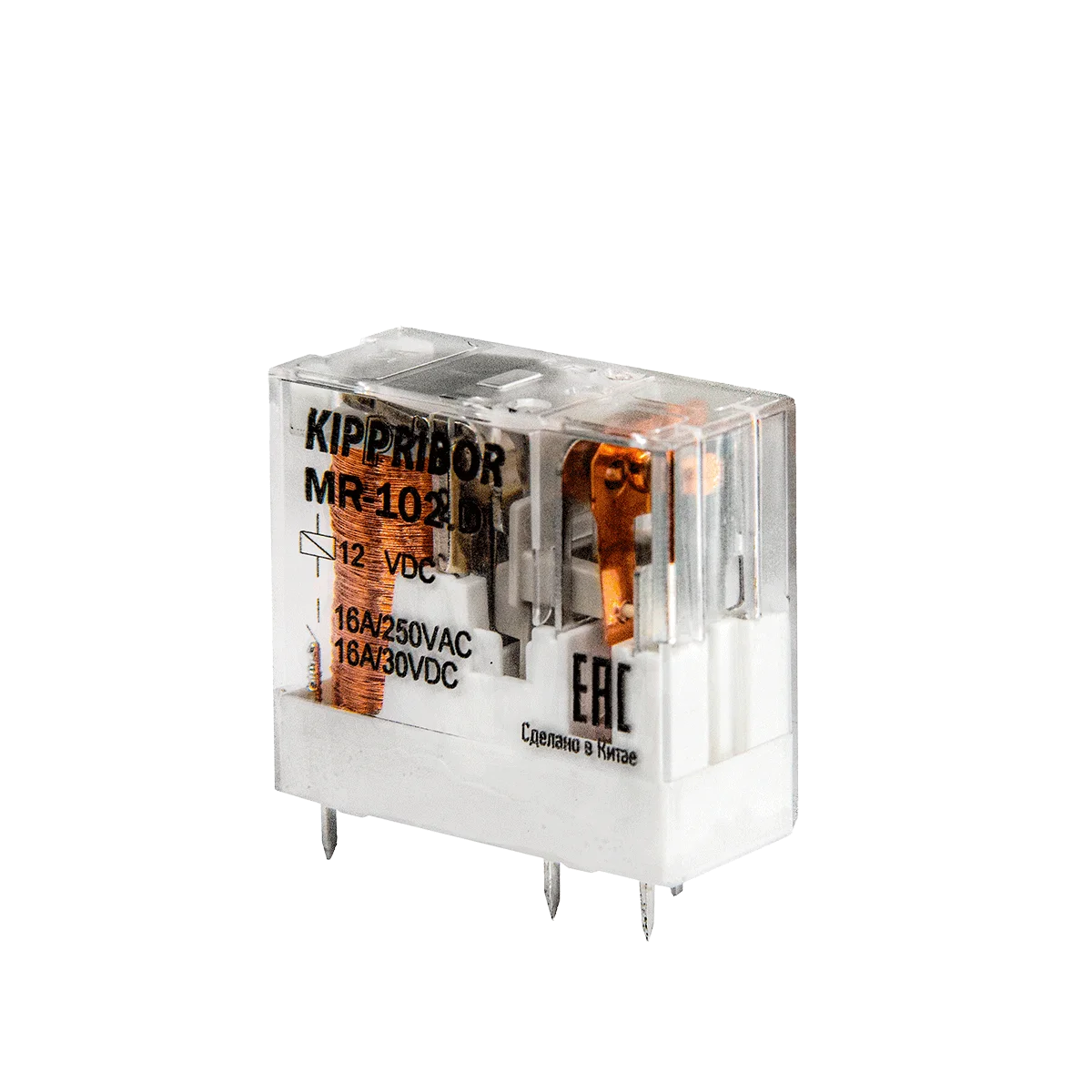

Реле KIPPRIBOR серии MR выполнены в компактном прозрачном корпусе шириной всего 12,6 мм. Несмотря на свои миниатюрные размеры, промежуточные реле KIPPRIBOR серии MR имеют достаточно мощные контакты, что позволяет использовать их взамен большинства общепромышленных реле, экономя при этом пространство при монтаже.
Реле KIPPRIBOR серии MR монтируются как на DIN-рейку стандарта 35 мм при помощи монтажных колодок, так и на печатную плату методом пайки. Исполнение «ножек» реле серии MR под пайку позволяет применять их для замены вышедших из строя выходных реле различных приборов (терморегуляторов, контроллеров, программируемых реле и пр.).
Преимущества промежуточных реле KIPPRIBOR серии MR:
- Значительно меньшие габариты реле при сопоставимых токах.
- Полная совместимость с реле данного типа других производителей (в соответствии с ГОСТ 11152-82).
- Монтаж на DIN-рейку или печатную плату.
- Ширина монтажной колодки – всего 16 мм.
Степень защиты промежуточных реле KIPPRIBOR серии MR:
- Корпус реле – IP40.
- Со стороны клемм – IР00.
Конструкция промежуточных реле серии MR позволяет осуществлять их монтаж двумя способами.
- Установка на DIN-рейку при помощи монтажной колодки:
- 2-ярусные колодки с винтовыми клеммами KIPPRIBOR PYF-022BE/2.
- 3-ярусные колодки с винтовыми клеммами KIPPRIBOR PYF-022BE/3.
- 3-ярусные колодки с самозажимными клеммами KIPPRIBOR PYF-122BE/3.
- Непосредственная установка на печатную плату путем пайки.
| Параметр | Значение | |
| MR-1X.X [M01] и MR-2X.X [M01] | MR-2X.X | |
| Время включения (при Uном) | неболее 15 мс | не более 20 мс |
| Время выключения (при Uном) | неболее 8 мс | не более 10 мс |
| Диапазон рабочих температур | -40...+85 °С | -55…+70 °С |
| Относительная влажность | 45...85 % RH | 35…80 % RH |
| Атмосферное давление | 86...106 кПа | 86…106 кПа |
| Ударопрочность | 10g (длительность полуволны синусоиды ударного импульса 11 мс) | 10g (длительность полуволны синусоиды ударного импульса 11 мс) |
| Виброустойчивость | 10…55 Гц (удвоенная амплитуда 1,0 мм) | 10…55 Гц (удвоенная амплитуда 1,0 мм) |
| Масса | неболее 18 г | не более 17 г |
Электрические характеристики контактов
| Характеристика | Значение | |||
| Постоянный ток (DC) | Переменный ток (AC) | |||
| MR-1X.X [M01] | MR-2X.X | MR-2X.X | MR-2X.X [M01] | |
| Номинальный ток (для категорий эксплуатации AC-1, DC-1) | 16 A при 277 VAC / 30 VDC | 5 А при 30 В | 5 А при 250 В | 12 A при 250 VAC / 30 VDC |
| Минимальная коммутируемая нагрузка | 1000 мВт (10 В/10 мА) | |||
| Начальное сопротивление | не более 100 мОм | |||
| Материал | серебряный сплав (AgSnO2) | |||
| Электрический ресурс | не менее 1×105 | не менее 105 | не менее 1×105 | |
| Механический ресурс (при 300 вкл./мин) | не менее 1×107 | не менее 107 | не менее 1×107 | |
| Сопротивление пробоя между группами контактов | не менее 1000 VAC | не менее 1000 В ~ при токе утечки 1 мА в течение 1 минуты | не менее 1000 VAC | |
Электрические характеристики катушки
| Характеристика | Постоянный ток (DC) | Переменный ток (AC) | Постоянный ток (DC) | Переменный ток (AC) | Постоянный ток (DC) | Переменный ток (AC) |
| MR-1X.X [M01] | MR-1X.X [M01] | MR-2X.X | MR-2X.X | MR-2X.X [M01] | MR-2X.X [M01] | |
| Номинальное напряжение питания UN | 12/24 В* | 24/220 В* | 12/24 В* | 220 В* | 12/24 В* | 24/220 В* |
| Напряжение включения | не менее 0,80 Uном (при 23°С) | не менее 0,75 Uном (при 25 °С) | 0,80 Uном | не менее 0,80 Uном (при 23°С) | ||
| Напряжение выключения | не более 0,5 Uном (при 23 °С) | не более 0,1 Uном (при 23 °С) | не более 0,10 Uном (при 25 °С) | 0,30 Uном | не более 0,05 Uном (при 23 °С) | не более 0,1 Uном (при 23 °С) |
| Предельное напряжение питания | 1,10 Uном. (при 23 °С) | 1,10 Uном (при 25 °С) | 1,10 Uном. (при 23 °С) | |||
| Мощность | 0,53 Вт | 1,2 ВА | 0,53 Вт | 1,0 ВА | 0,53 Вт | 1,2 ВА |
| Сопротивление пробоя между контактами и катушкой | не менее 1800 В ~ при токе утечки 1 мА в течение 1 минуты | не менее 1500 В – при токе утечки 1 мА в течение 1 минуты | не менее 1800 В ~ при токе утечки 1 мА в течение 1 минуты | |||
* выбирается при заказе.
| Наименование | Описание | Цена |
| MR-202.D | 2-конт. реле, 12VDC, ток 5А | 323,30 ₽ |
| MR-203.D | 2-конт. реле, 24VDC, ток 5А | 213,50 ₽ |
| MR-207.A | 2-конт. реле, 220VAC, ток 5А | 329,40 ₽ |
| MR-203.A | 2-конт. реле, 24VAC, ток 5А | 475,80 ₽ |
| MR-202.D | Реле промежуточное 2-контактное, 12А, 12VDC | 366,00 ₽ |
| MR-203.A | Реле промежуточное 2-контактное, 12А, 24VAC | 530,70 ₽ |
| MR-203.D | Реле промежуточное 2-контактное, 12А, 24VDC | 274,50 ₽ |
| MR-207.A | Реле промежуточное 2-контактное, 12А, 220VAC | 408,70 ₽ |
| MR-103.D | Реле промежуточное 1-контактное, 16А, 220VAC | 280,60 ₽ |
| MR-102.D | Реле промежуточное 1-контактное, 16А, 220VAC | 298,90 ₽ |
| MR-103.A | Реле промежуточное 1-контактное, 16А, 220VAC | 329,40 ₽ |
| MR-107.A | Реле промежуточное 1-контактное, 16А, 220VAC | 353,80 ₽ |
