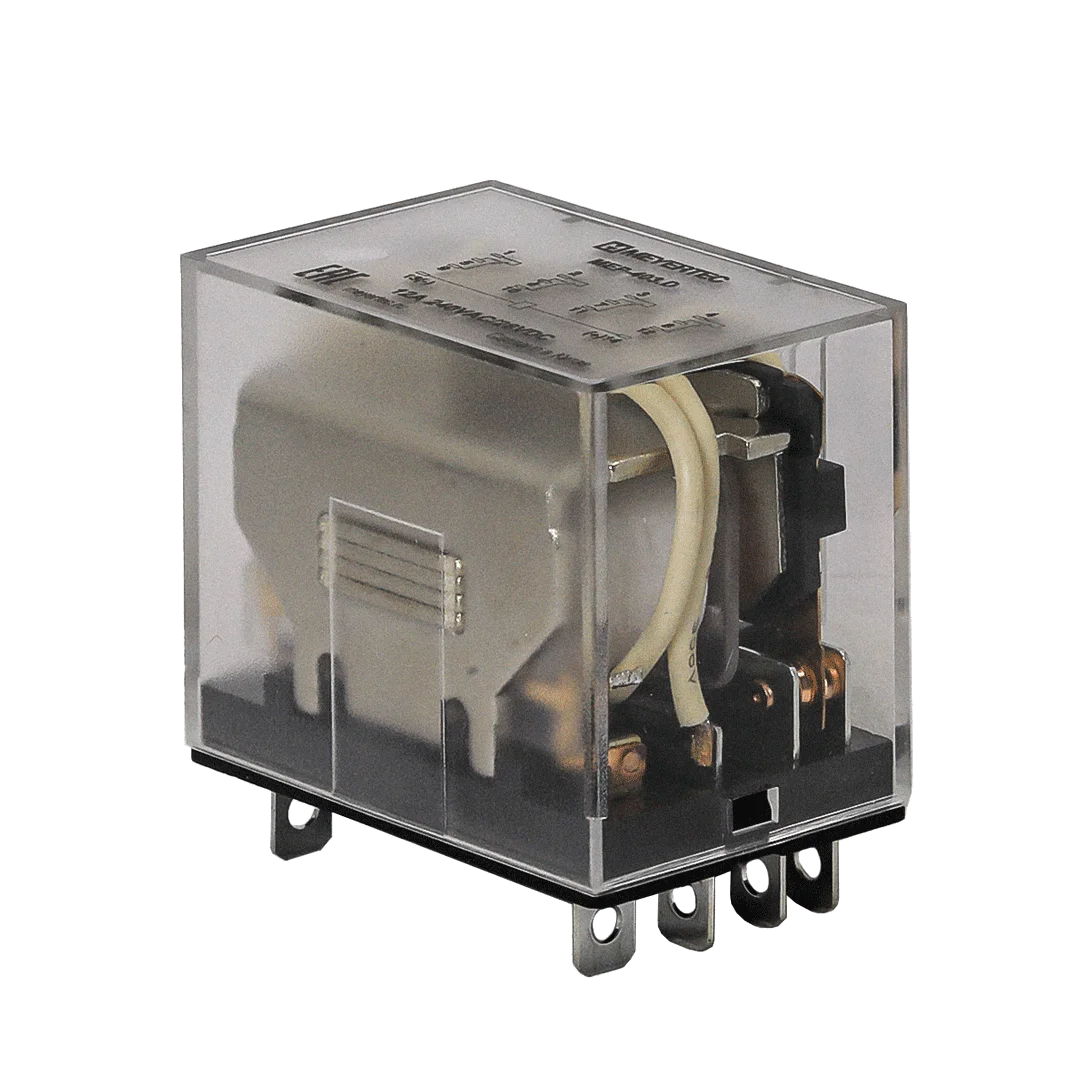

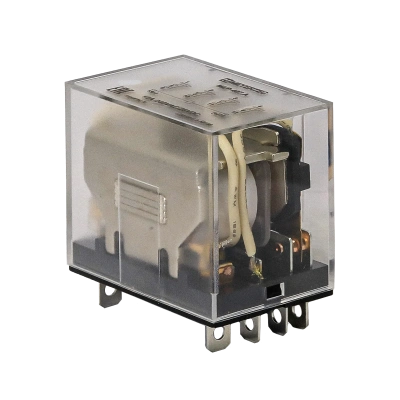

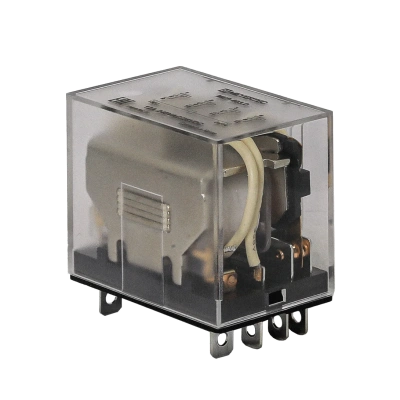

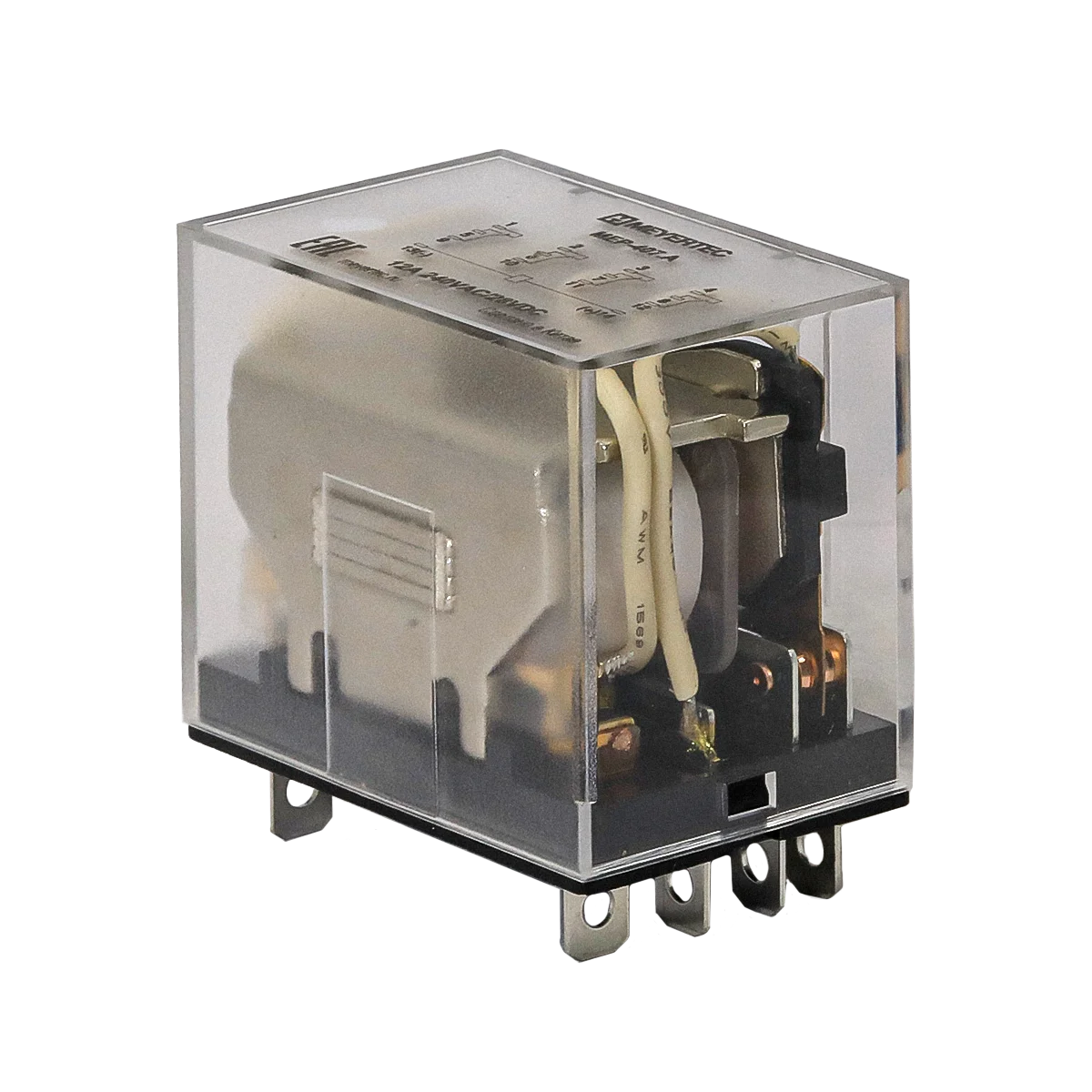

Промежуточные реле MEYERTEC серии MEP (4-контактные)
Промежуточные реле серии MEP – это серия силовых промежуточных реле METERTEC, которая подходит для коммутации как цепей управления, так и силовых цепей питания нагрузки. Серия MEP включает в себя реле c 4 контактами, которые способны выдерживать ток до 12 А.
Преимущества реле MEYERTEC серии MEP
- Прозрачный корпус, позволяющий чётко видеть состояние контактов реле.
- Простой способ подобрать колодку, серия зашифрована в названии.
- Простой монтаж на DIN-рейку.
| Параметр | Значение |
| Время включения при Uном | не более 12 мс |
| Время выключения при Uном | не более 10 мс |
| Диапазон рабочих температур | -40…+70 °С |
| Относительная влажность | 25…75% RH |
| Удароустойчивость | 10 g (длительность ударов 11 мс) |
| Виброустойчивость | 10…55 Гц (амплитуда вибрации 1,0 мм, время вибрации 5 мин) |
| Габаритные размеры | 41×41,5×31,2 мм |
| Масса | не более 64 г |
Электрические характеристики контактов
|
| Значение | |
| Номинальный ток | 12 А при 28 В | 12 А при 240 В |
| Минимальная коммутируемая нагрузка | 600 мВт (6 В/100 мА) | |
| Начальное сопротивление | не более 100 мОм | |
| Материал | Серебряный сплав AgSnO2 | |
| Электрический ресурс | не менее 105 | |
| Механический ресурс (при 300 вкл./мин) | не менее 107 | |
| Электрическая прочность изоляции между группами контактов | Не менее 1000 В – при утечке 1 мА в течение 1 минуты | |
Электрические характеристики катушки
|
| Значение | |
| Постоянный ток (DC) | Переменный ток (AC) | |
| Номинальное напряжение питания Uном | 24 В* | 220 В* |
| Напряжение включения (при 23 °С) | не менее 0,75Uном | не менее 0,8Uном |
| Напряжение выключения (при 23 °С) | не более 0,1Uном | не более 0,3Uном |
| Максимально допустимое напряжение питания обмотки, В | 1,10Uном (при 23 °С) | |
| Потребляемая мощность обмотки | 1,5 Вт | 3 ВА |
| Электрическая прочность изоляции между обмоткой и контактами | Не менее 1500 В – при утечке 1 мА в течение 1 минуты | |
*выбирается при заказе
| Наименование | Описание | Цена |
| MEP-403.D | Реле промежуточное 4-конт., 24VDC, ток 12 А. Кратность отгрузки: 10 шт. | 780,80 ₽(за шт.) |
| MEP-407.A | Реле промежуточное 4-конт., 220VAC, ток 12 А. Кратность отгрузки: 10 шт. | 890,60 ₽(за шт.) |
