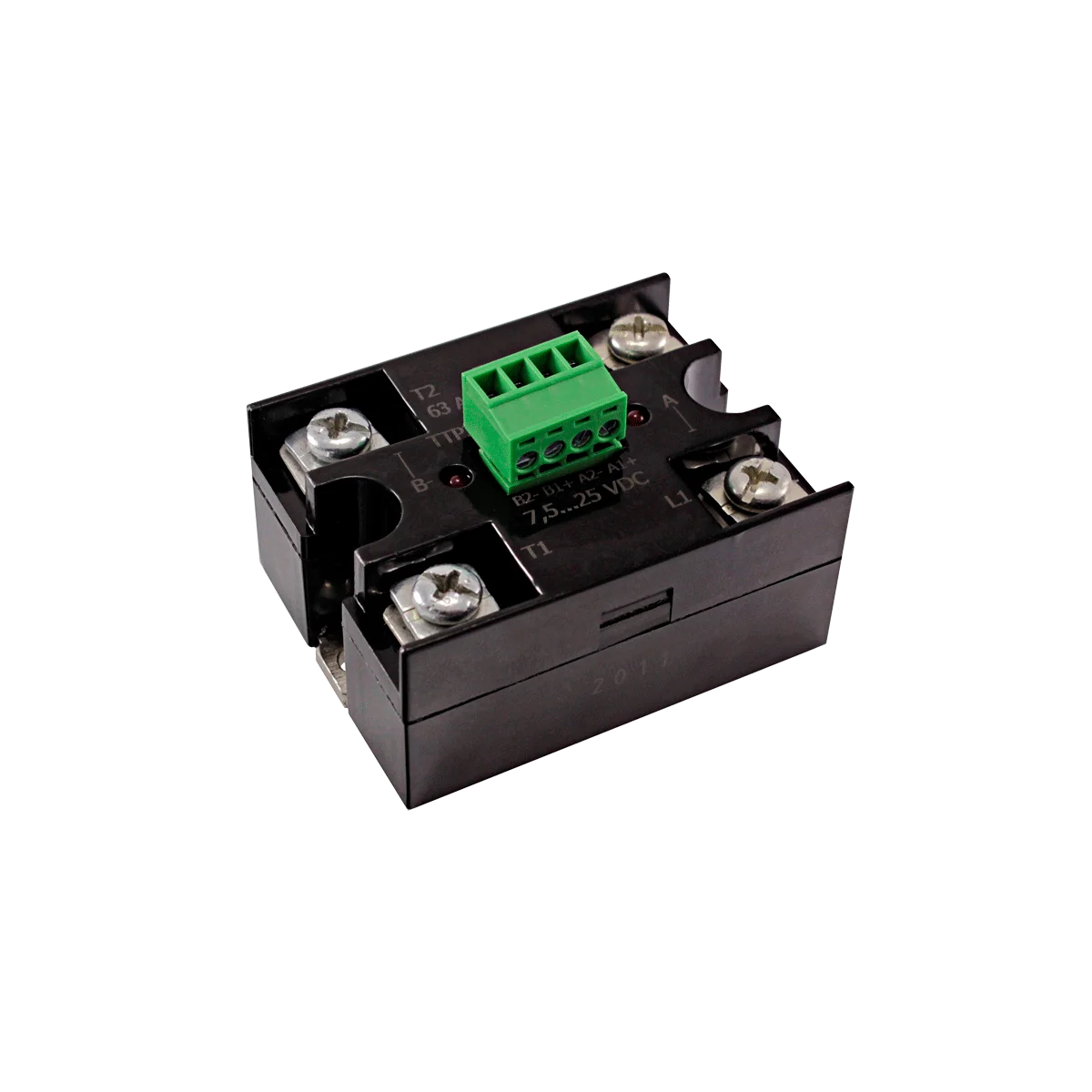

ТТР2-МА...-Л2Д твердотельные реле двухканальные
Арт. ТТР2-МА...-Л2Д твердотельные реле двухканальные
Рассчитать доставку
Гарантия 5 лет
Характеристики
Производитель
:
Овен
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Двухканальные ТТР переменного тока с контролем перехода фазы через «ноль», сигнал управления – 7,5...30 VDC.
Преимущества
- Два гальванически развязанных канала коммутации с независимым управлением.
- Защита от перенапряжения по выходу.
- Светодиодная индикация управляющего сигнала.
Модификации и коммутируемый ток, среднеквадратичное значение
| Модификация | Рекомендуемый режим | Предельно допустимый режим |
| ТТР2-МА02512-Л2Д | ~20 А | ~25 А |
| ТТР2-МА05012-Л2Д | ~40 А | ~50 А |
| ТТР2-МА06312-Л2Д | ~50 А | ~63 А |
| Наименование параметра, единица измерения | Буквенное обозначение | Значение параметра | Режим измерения | ||
| не менее | не более | ||||
| Ток утечки на выходе в выключенном состоянии (пиковое значение), мА | Iут.вых | ±1,0 | Uвх =1,6 В; Uком =±800 В | ||
| Выходное остаточное напряжение (пиковое значение), В | Uос | 1,5 | Uвх =7,5 В; Iком=~25, 50 А | ||
| 1,6 | Uвх =7,5 В; Iком=~63 А | ||||
| Входной ток, мА | Iвх | 5 | 8 | Uвх =7,5 В | |
| 22 | 28 | Uвх =25 В | |||
| Напряжение запрета включения, В | Uз | 40 | Uвх =7,5 В | ||
| Время включения/выключения, мс | tвкл/tвыкл | 10/10 | Uвх =7,5 В; Uком =60 В; Rн =100 Ом; fком =50 Гц | ||
Рекомендуемые режимы эксплуатации
| Наименование параметра, единица измерения | Буквенное обозначение | Значение параметра | |
| не менее | не более | ||
| Коммутируемое напряжение, среднеквадратичное значение, В | Uком | ~50 | ~420 |
| Входное напряжение во включенном состоянии, В | Uвх.вкл | 10 | 25 |
| Входное напряжение в выключенном состоянии, В | Uвх.выкл | 0 | 1,0 |
| Рабочий диапазон температур, °С | Tокр | -40 | +85 |
Предельно-допустимые режимы эксплуатации
| Наименование параметра, единица измерения | Буквенное обозначение | Значение параметра | |
| не менее | не более | ||
| Максимальное пиковое напряжение на выходе в выключенном состоянии, В | Uпик | ±800 | |
| Коммутируемое напряжение, среднеквадратичное значение, В | Uком | ~24 | ~510 |
| Напряжение питания (постоянного и переменного тока), В | Uпит | 20 | 30 |
| Входное напряжение во включенном состоянии, В | Uвх.вкл | 7,5 | 25 |
| Входное напряжение в выключенном состоянии, В | Uвх.выкл | -3,5 | 1,6 |
| Температура перехода, °С | Tп | -40 | +125 |
| Наименование | Описание | Цена |
| ТТР2-МА02512-Л2Д | Твердотельные реле двухканальное ТТР2-МА02512-Л2Д | 6 337,90 ₽ |
| ТТР2-МА05012-Л2Д | Твердотельные реле двухканальное ТТР2-МА05012-Л2Д | 7 716,50 ₽ |
| ТТР2-МА06312-Л2Д | Твердотельные реле двухканальное ТТР2-МА06312-Л2Д | 7 747,00 ₽ |
