Радиаторы охлаждения для ТТР
Радиаторы охлаждения серии РТР предназначены для использования совместно с твердотельными реле KIPPRIBOR, а также аналогичными по конструктиву релейных производителей.
Применение радиаторов необходимо в целях создания дополнительного охлаждения твердотельного реле. При использовании твердотельного реле без дополнительного теплоотвода основание реле нагревается, и уже при температуре свыше 40 °C реле теряет свою способность длительно выдерживать номинальный ток. Поэтому для обеспечения бесперебойной работы реле с заявленными характеристиками необходимы дополнительные теплоотводящие устройства - радиаторы охлаждения. При токах нагрузки свыше 5 А использование радиатора обязательно.
Стоит отметить, что эффективность охлаждения радиатором зависит от его конструкции, температуры и скорости движения воздушного потока. Рекомендуем выбирать радиатор с запасом по мощности, т.к. не существует однозначного соответствия мощности реле и типа радиатора, и/или усиливать теплоотвод с помощью вентилятора обдува.
Недостаточное внимание к этим деталям может привести к выходу твердотельного реле из строя.
Радиаторы серии РТР имеют различные типы конструкций и отличаются геометрией ребер и площадью охлаждающей поверхности. Серия РТР предназначена как для однофазных, так и для трехфазных твердотельных реле.
Технические характеристики радиаторов KIPPRIBOR
| Модификация | Фото | Чертеж | Габаритные размеры (ДхШхВ мм) / Вес | Тепловое сопротивление, RthSA | Количество радиаторов в упаковке |
| РТР052 |  |  | 100×48×77 мм 310 г/шт. | 1,96 | 1 шт. |

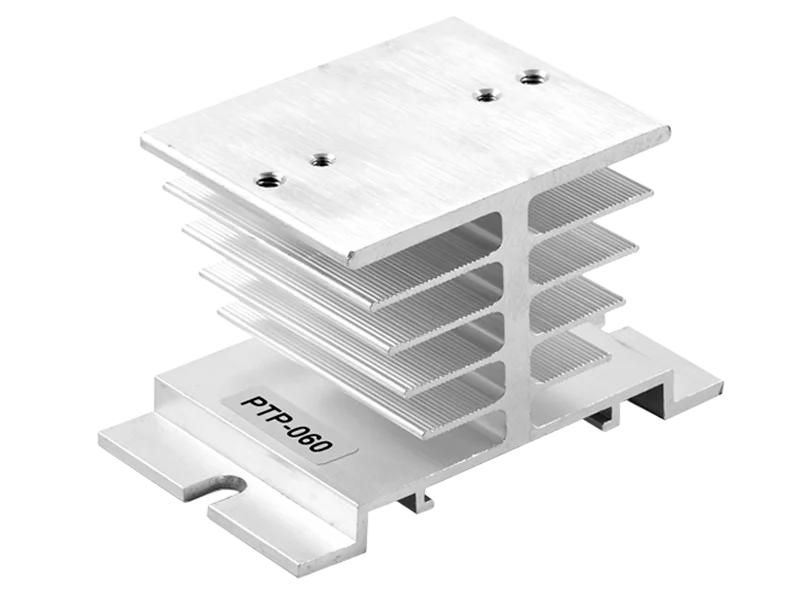

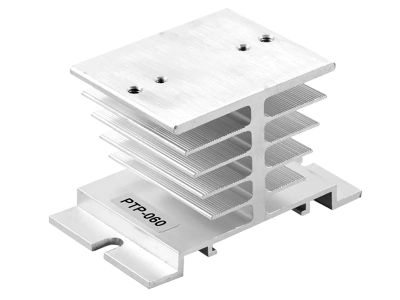

| РТР060 |  |  | 80×50×50 мм 135 г/шт. | 2,19 | 1 шт. |
| РТР061.1 |  |  | 144×67×50 мм 245 г/шт. | 1,49 | 1 шт. |
| РТР062.1 |  |  | 144×110×50 мм 405 г/шт. | 1,35 | 1 шт. |
| РТР063.1 |  |  | 180×144×50 мм 660 г/шт. | 1,07 | 1 шт. |
| РТР034 |  |  | 105×100×80 мм 590 г/шт. | 0,65 | 1 шт. |
| РТР036 |  |  | 150×100×80 мм 855 г/шт. | 0,48 | 1 шт. |
| РТР037 |  |  | 260×180×54 мм 1400 г/шт. | 0,44 | 1 шт. |
| РТР038 |  |  | 150×125×135 мм 2380 г/шт. | 0,39 | 1 шт. |
| РТР039 |  |  | 200×125×135 мм 3350 г/шт. | 0,32 | 1 шт. |
| РТР040 |  |  | 300×125×135 мм 5000 г/шт. | 0,25 | 1 шт. |
Аксессуары для радиаторов KIPPRIBOR
Паста теплопроводная КПТ-8/20
Таблица выбора радиаторов для твердотельных реле KIPPRIBOR
В таблице указано количество монтируемых на радиатор твердотельных реле (ТТР) и максимально допустимый ток нагрузки на каждое ТТР по каждой фазе.
| Модель ТТР | Модель радиатора | ||||
| РТР052 | РТР060 | РТР061.1 | РТР062.1 | РТР063.1 | |
| MD-0544.ZD3 | – | 1х5 | – | – | – |
| MD-1044.ZD3 | – | 1х10 | – | – | – |
| MD-1544.ZD3 | – | 1х15 | – | – | – |
| HD-1044.ZD3/ZA2 [M02] | 1х10 | 1х10 | 1х10 | 1х10 | 1х10 |
| HD-2544.ZD3/ZA2 [M02] | 1х20 | 1х20 | 1х25 | 1х25 | 1х25 |
| HD-4044.ZD3/ZA2 [M02] | 1х20 | 1х20 | 1х30 | 1х35 | 1х40 |
| HD-6044.ZA2 [M02] | 1х20 | 1х20 | 1х40 | 1х45 | 1х55 |
| HD-8044.ZA2 [M02] | 1х20 | 1х20 | 1х40 | 1х50 | 1х65 |
| HDН-6044.ZD3 [M02] | 1х20 | 1х20 | 1х40 | 1х45 | 1х50 |
| HDН-8044.ZD3 [M02] | 1х20 | 1х20 | 1х40 | 1х45 | 1х60 |
| HDH-10044.ZD3 [M02] | 1х20 | 1х20 | 1х40 | 1х50 | 1х65 |
| HDH-12044.ZD3 [M02] | 1х20 | 1х20 | 1х40 | 1х55 | 1х70 |
| HD-1025.DD3 [M02] | 1х10 | 1х10 | 1х10 | 1х10 | 1х10 |
| HD-2525.DD3 [M02] | 1х20 | 1х20 | 1х25 | 1х25 | 1х25 |
| HD-4025.DD3 [M02] | 1х20 | 1х20 | 1х40 | 1х40 | 1х40 |
| HD-10хх.VA/10U/LA [M02] | 1х10 | 1х10 | 1х10 | 1х10 | 1х10 |
| HD-25хх.VA/10U/LA [M02] | 1х20 | 1х20 | 1х25 | 1х25 | 1х25 |
| HD-40хх.VA/10U/LA [M02] | 1х20 | 1х20 | 1х30 | 1х35 | 1х40 |
| HD-6044.LA [M02] | 1х20 | 1х20 | 1х40 | 1х45 | 1х55 |
| HD-8044.LA [M02] | 1х20 | 1х20 | 1х40 | 1х50 | 1х65 |
| Модель ТТР | Модель радиатора | ||||||
| РТР063.1 | РТР034 | РТР036 | РТР037 | РТР038 | РТР039 | РТР040 | |
| SBDH-6044.ZD3 | 1х50 | 1х60 | 1х60 | 1х60 | 1х60 | 1х60 | 1х60 |
| 3х50/601 | 3х55/601 | 3х60 | |||||
| SBDH-8044.ZD3 | 1х60 | 1х75 | 1х80 | 1х80 | 1x80 | 1х80 | 1х80 |
| 3х55/801 | 3х60/801 | 3х75/80 | |||||
| (S)BDH-10044.ZD3 | 1х65 | 1х85 | 1х100 | 1х100 | 1x100 | 1х100 | 1х100 |
| 3х60/1001 | 3х65/1001 | 3х85/1001 | |||||
| (S)BDH-12044.ZD3 | 1х70 | 1х90 | 1х110 | 1х120 | 1x120 | 1х120 | 1х120 |
| 3х65/1051 | 3х70/1151 | 3х90/1201 | |||||
| (S)BDH-15044.ZD3 | 1х75 | 1х100 | 1х120 | 1х145 | 1x150 | 1х150 | 1х150 |
| 3х70/1151 | 3х75/1251 | 3х100/1501 | |||||
| BDH-20044.ZD3 | 1х80 | 1х105 | 1х130 | 1х160 | 1x170/2001 | 1х180/2001 | 1х2001 |
| 3х75/1301/1702 | 3х80/1401/1802 | 3х105/1701/2002 | |||||
| BDH-25044.ZD3 | 1х85 | 1х120 | 1х150 | 1х185 | 1x190/2501 | 1х200/2501 | 1х250 |
| 3х80/1401/1952 | 3х90/1551/2002 | 3х115/1951/2502 | |||||
| (Ga)GwDH-500120.ZD3 | – | – | – | – | 1х170/2801/3652 | 1х180/3001/3802 | – |
| (Ga)GwDH-600120.ZD3 | – | – | – | – | 1х175/3001/3902 | 1х190/3201/4152 | – |
| (Ga)GwDH-800120.ZD3 | – | – | – | – | 1х195/3401/4602 | 1х210/3701/4802 | 1х270/4601/6002 |
| HT-1044.ZD3/ZA2 [M02] | – | 1х10 | 1х10 | 1х10 | 1х10 | 1х10 | – |
| HT-2544.ZD3/ZA2 [M02] | – | 1х25 | 1х25 | 1х25 | 1х25 | 1х25 | – |
| HT-4044.ZD3/ZA2 [M02] | – | 1х30 | 1х35 | 1х40 | 1х40 | 1х40 | – |
| HT-6044.ZD3/ZA2 [M02] | – | 1х35 | 1х45 | 1х50 | 1х55/601 | 1х60 | – |
| HT-8044.ZD3/ZA2 [M02] | – | 1х40 | 1х50 | 1х60 | 1х60/801 | 1х65/801 | – |
| HT-10044.ZD3/ZA2 [M02] | – | 1х40 | 1х50 | 1х60 | 1х60/951 | 1х65/1001 | – |
| HT-12044.ZD3/ZA2 [M02] | – | 1х40 | 1х50 | 1х65 | 1х65/1051/1202 | 1х70/1151/1202 | – |
| Модель вентилятора3 | VENT-8038 | VENT-12038 | |||||
- При использовании вентилятора VENT-12038.220VAC.5MSHB
- При использовании вентилятора VENT-12038.220VAC.7MSXB
- При недостаточной естественной циркуляции воздуха через радиатор используйте рекомендуемый тип вентилятора.
| Наименование | Описание | Цена |
| РТР034 | — | 1 262,70 ₽ |
| РТР036 | — | 1 811,70 ₽ |
| РТР037 | — | 4 983,70 ₽ |
| РТР038 | — | 5 172,80 ₽ |
| РТР039 | — | 9 028,00 ₽ |
| РТР052 | — | 1 207,80 ₽ |
| РТР060 | — | 384,30 ₽ |
| РТР061.1 | — | 750,30 ₽ |
| РТР062.1 | — | 1 012,60 ₽ |
| РТР063.1 | — | 1 976,40 ₽ |
