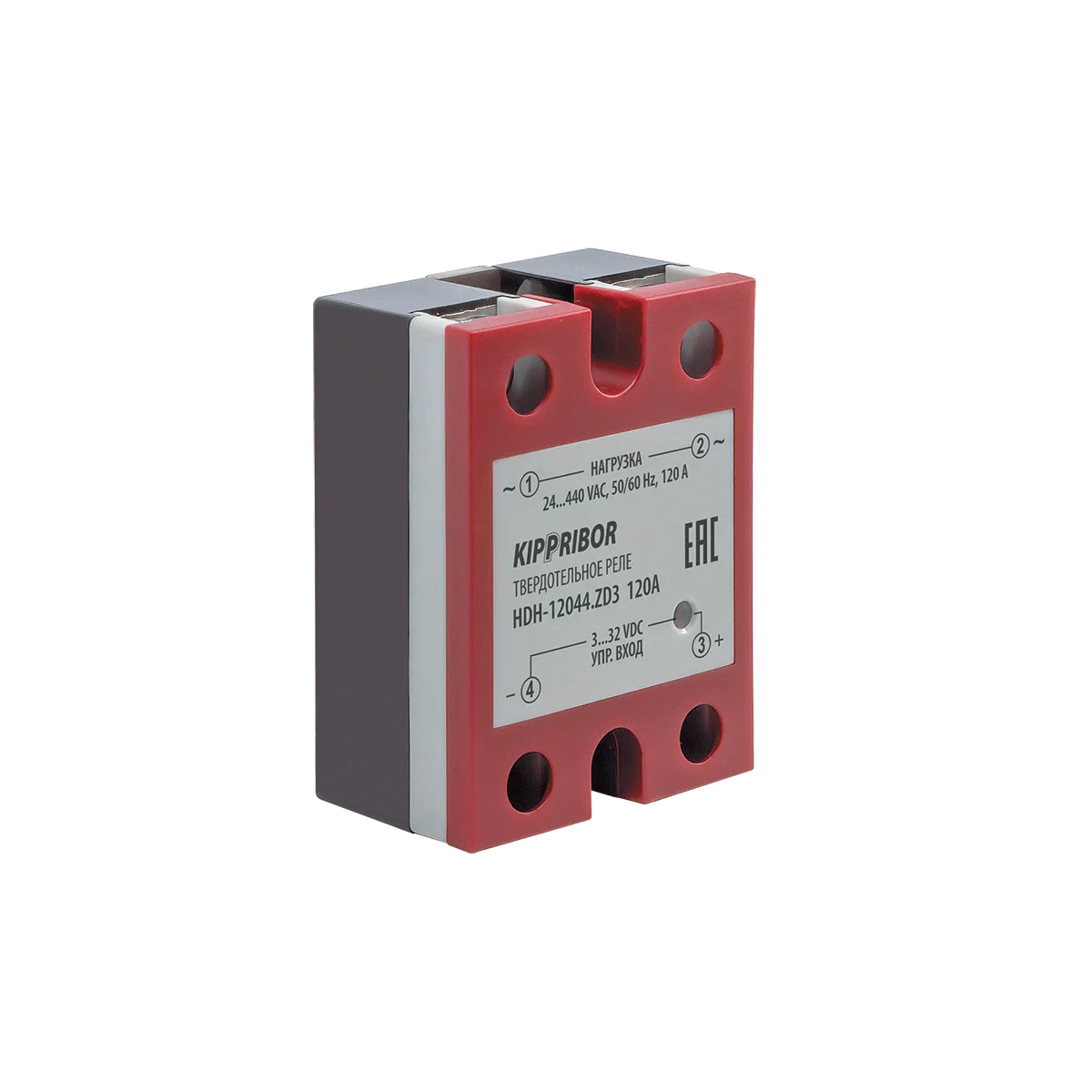

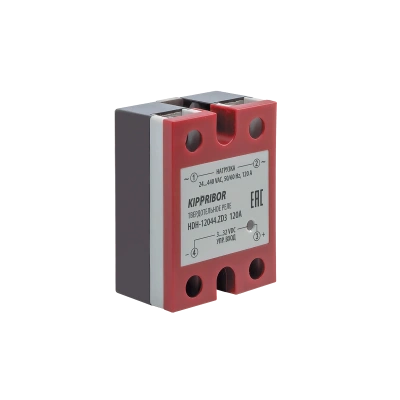

HDH-xx44.ZD3 [M02] твердотельные реле в стандартном корпусе для коммутации мощной нагрузки
Однофазные ТТР HDH-xx44.ZD3 [M02] – это серия твердотельных реле, разработанных специально для коммутации нагрузок большой мощности. Обладают высокой коммутационной способностью, при этом имеют компактные размеры. Благодаря своим конструктивным особенностям и широкому диапазону коммутируемых токов реле этих серий позволяют успешно решать различные задачи по управлению индуктивной и резистивной нагрузкой.
Особенности управления и коммутации нагрузки
- Широкий диапазон управляющего сигнала: 3…32 VDC.
- Тип нагрузки и рекомендуемые пределы тока коммутации:
- максимальный ток нагрузки от 60 до 120 А (в зависимости от модификации);
- резистивная нагрузка от 45 до 90 А (в зависимости от модификации);
- индуктивная нагрузка от 6 до 12 А (в зависимости от модификации).
- Широкий диапазон коммутируемого напряжения 24…440 VAC.
- Коммутация при переходе напряжения через «ноль» снижает коммутационные помехи.
- Высокое значение пикового напряжения 900 VAC (9 класс).
- Подходят для коммутации как однофазной, так и трехфазной нагрузки.
- Позволяют коммутировать трехфазную нагрузку с любой схемой включения:
- звезда;
- звезда с нейтралью;
- треугольник.
ВНИМАНИЕ! Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!
Рекомендуемые токи нагрузки твердотельных реле серии HDH-xx44.ZD3 [M02]
| Модификация ТТР | Рекомендуемый предельный ток нагрузки | Максимально допустимый ток нагрузки | |
| резистивная нагрузка | индуктивная нагрузка | ||
| HDH-6044.ZD3 [M02] | 45 A | 6 A | 60 A |
| HDH-8044.ZD3 [M02] | 60 A | 8 A | 80 A |
| HDH-10044.ZD3 [M02] | 75 A | 10 A | 100 A |
| HDH-12044.ZD3 [M02] | 90 A | 12 A | 120 A |
Конструктивные особенности твердотельных реле серий HDH-xx44.ZD3 [M02]
ТТР данных серий ориентированы на коммутирование мощной нагрузки с большими токами. Большие токи вызывают значительное выделение тепла. В связи с этим в конструкции ТТР HDH-xx44.ZD3 [M02] применяются особые конструктивные решения, призванные обеспечить надежность ТТР и увеличить эффективность отведения тепла от силовых ключей.
- Использование в конструкции ТТР особых силовых ключей тиристоров SCR-типа*.
- Сочетание таких тиристоров с основанием из меди, обладающим отличной теплопроводностью.
- Встроенная RC-цепочка, шунтирующая выход, повышает надежность работы ТТР в условиях импульсных помех, особенно при коммутации индуктивной нагрузки.
- Стандартный типоразмер корпуса, унифицированный с подавляющим большинством аналогичных моделей ТТР, представленных сегодня на рынке.
- Корпус ТТР HDH-xx44.ZD3 [M02] выполнен из специального пластика, обладающего высокой термостойкостью. Данный материал аналогичен по своим свойствам карболиту, но не обладает хрупкостью. Прочностные свойства корпуса обеспечивают его целостность даже при возникновении короткого замыкания.
- Все электронные компоненты твердотельного реле и элементы его корпуса полностью залиты компаундом. Это делает корпус ТТР абсолютно герметичным и препятствует попаданию внутрь пыли и влаги, обеспечивая надежную и стабильную работу ТТР даже в неблагоприятных условиях эксплуатации (степень защиты IP 54 по ГОСТ 14254 без учета клемм присоединения).
* – полупроводниковые элементы, которые наносятся напылением на керамическую подложку, прочно связанную с медным основанием твердотельного реле.
ВНИМАНИЕ! Более дешевые материалы, используемые для изготовления корпуса, не могут обеспечит его целостность при коротком замыкании.
Технические характеристики HDH-xx44.ZD3 [M02] твердотельные реле в стандартном корпусе для коммутации мощной нагрузки:| Параметр | Значение |
| Тип коммутируемого тока | Переменный ток |
| Тип коммутируемой сети | Однофазная Трехфазная* |
| Допустимые схемы включения для трехфазной нагрузки | "Звезда", "Звезда с нейтралью", "Треугольник" |
| Тип коммутируемой нагрузки | Резистивная Индуктивная |
| Коммутируемое напряжение | 24…440 VAC |
| Управляющий сигнал | Дискретный сигнал напряжения 3…32 VDC |
| Входное сопротивление | 900 Ом |
| Пороги включения/выключения | Порог включения 3 VDC Порог отключения 1 VDC |
| Тип выходных силовых элементов | тиристоры SCR-типа на керамической подложке |
| Вид коммутации | Коммутация при переходе через 0 |
| Максимальное пиковое напряжение | 9 класс (900 VAC) |
| Потребляемый ток в цепи управления | 6…25 мА |
| Падение напряжения на реле во включенном состоянии | ≤1,6 VAC |
| Время переключения реле | ≤10 мс (при частоте 50 Гц) |
| Максимальная частота коммутации | 50 Гц |
| Ток утечки в коммутируемой цепи | ≤10 мА |
| Сопротивление изоляции | 500 МОм (при 500 VDC) |
| Электрическая прочность изоляции | Соответствует стандартам UL1577 (2500 V в течение одной минуты) |
* – для коммутации трехфазной нагрузки необходимо устанавливать одно ТТР на каждую коммутируемую фазу.
Условия эксплуатации твердотельных реле серий HDH-xx44.ZD3 (согласно ГОСТ 15150)
| Температура окружающего воздуха | -30…+70° С |
| Атмосферное давление | 84…106,7 кПа |
| Относительная влажность | ≤80 % (при +25 °С и ниже без конденсации влаги) |
