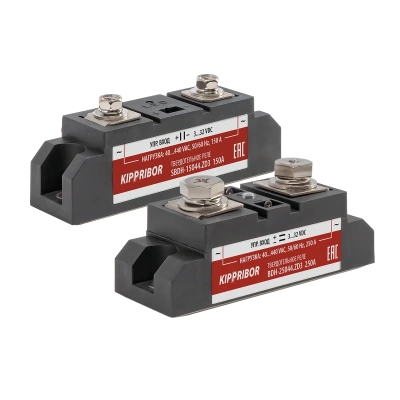

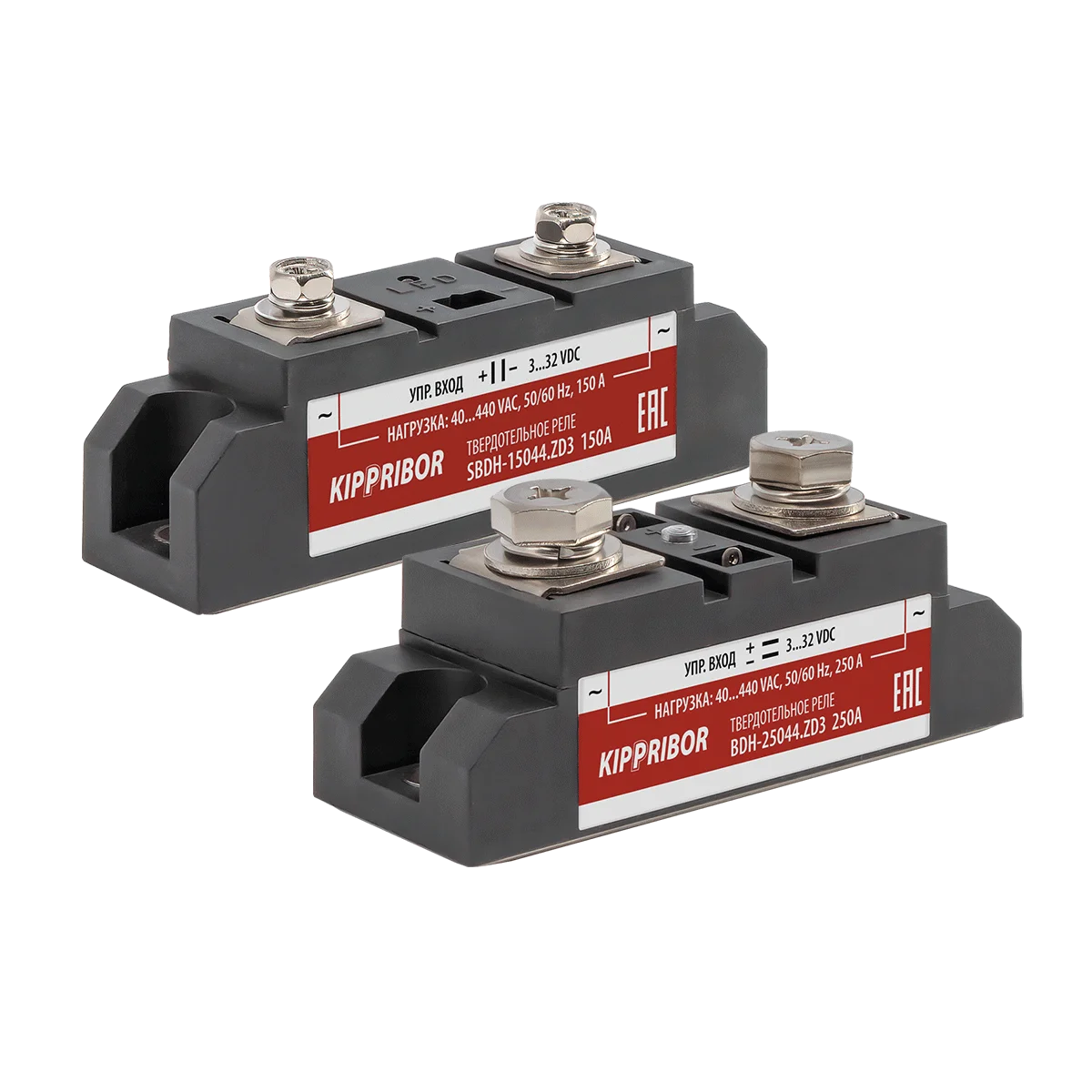

BDH-xx44.ZD3 и SBDH-xx44.ZD3 твердотельные реле для коммутации мощной нагрузки в корпусе промышленного стандарта
Однофазные ТТР BDH-xx44.ZD3 и SBDH-xx44.ZD3 – это серии твердотельных реле в корпусах промышленного стандарта, специально разработанных для коммутации нагрузок большой мощности. Благодаря своим конструктивным особенностям и широкому диапазону коммутируемых токов реле этих серий позволяют успешно решать различные задачи по управлению индуктивной и резистивной нагрузкой.
Особенности управления и коммутации нагрузки
- Широкий диапазон управляющего сигнала: 3…32 VDC.
- Тип нагрузки и рекомендуемые пределы тока коммутации:
- максимальный ток нагрузки от 60 до 250 А (в зависимости от модификации);
- резистивная нагрузка от 45 до 113 А – для SBDH-xx44.ZD3 / от 75 до 187 А – для BDH-xx44.ZD3 (в зависимости от модификации);
- индуктивная нагрузка от 6 до 15 А – для SBDH-xx44.ZD3 / от 10 до 25 А – для BDH-xx44.ZD3 (в зависимости от модификации).
- Широкий диапазон коммутируемого напряжения 40…440 VAC.
- Коммутация при переходе напряжения через «ноль» снижает коммутационные помехи.
- Высокое значение пикового напряжения для BDH-xx44.ZD3 / SBDH-xx44.ZD3 1100 / 1200 VAC (11 / 12 класс).
- Подходят для коммутации как однофазной, так и трехфазной нагрузки.
- Позволяют коммутировать трехфазную нагрузку с любой схемой включения:
- звезда;
- звезда с нейтралью;
- треугольник.
ВНИМАНИЕ! Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!
Рекомендуемые токи нагрузки твердотельных реле серий BDH-xx44.ZD3 и SBDH-xx44.ZD3
| Модификация ТТР | Рекомендуемые токи нагрузки | Максимально допустимые токи нагрузки | |
| резистивная нагрузка | индуктивная нагрузка | ||
| SBDH-xx44.ZD3 | |||
| SBDH-6044.ZD3 | 45 A | 6 A | 60 A |
| SBDH-8044.ZD3 | 60 A | 8 A | 80 A |
| SBDH-10044.ZD3 | 75 A | 10 A | 100 A |
| SBDH-12044.ZD3 | 90 A | 12 A | 120 A |
| SBDH-15044.ZD3 | 113 A | 15 A | 150 A |
| BDH-xx44.ZD3 | |||
| BDH-10044.ZD3 | 75 A | 10 A | 100 A |
| BDH-12044.ZD3 | 90 A | 12 A | 120 A |
| BDH-15044.ZD3 | 113 A | 15 A | 150 A |
| BDH-20044.ZD3 | 150 A | 20 A | 200 A |
| BDH-25044.ZD3 | 188 A | 25 A | 250 A |
Конструктивные особенности твердотельных реле серий BDH-xx44.ZD3 и SBDH-xx44.ZD3
ТТР данных серий ориентированы на коммутирование мощной нагрузки с большими токами. Большие токи вызывают значительное выделение тепла. В связи с этим в конструкции ТТР BDH-xx44.ZD3 и SBDH-xx44.ZD3 применяются особые конструктивные решения, призванные обеспечить надежность ТТР и увеличить эффективность отведения тепла от силовых ключей.
- Использование в конструкции ТТР особых силовых ключей тиристоров SCR-типа*.
- Сочетание таких тиристоров с основанием из меди, обладающим отличной теплопроводностью.
- Встроенная RC-цепочка, шунтирующая выход, повышает надежность работы ТТР в условиях импульсных помех, особенно при коммутации индуктивной нагрузки.
- Стандартный типоразмер корпуса, унифицированный с подавляющим большинством аналогичных моделей ТТР, представленных сегодня на рынке.
- Корпус ТТР BDH-xx44.ZD3 и SBDH-xx44.ZD3 выполнен из специального пластика, обладающего высокой термостойкостью. Данный материал аналогичен по своим свойствам карболиту, но не обладает хрупкостью. Прочностные свойства корпуса обеспечивают его целостность даже при возникновении короткого замыкания.
- Все электронные компоненты твердотельного реле и элементы его корпуса полностью залиты компаундом. Это делает корпус ТТР абсолютно герметичным и препятствует попаданию внутрь пыли и влаги, обеспечивая надежную и стабильную работу ТТР даже в неблагоприятных условиях эксплуатации (степень защиты IP 54 по ГОСТ 14254 без учета клемм присоединения).
* – полупроводниковые элементы, которые наносятся напылением на керамическую подложку, прочно связанную с медным основанием твердотельного реле.
ВНИМАНИЕ! Более дешевые материалы, используемые для изготовления корпуса, не могут обеспечит его целостность при коротком замыкании.
Подключение управляющего сигнала
Обозначение полярности подключения управляющего сигнала на ТТР серии BDH/SBDH выполнено в виде рельефных знаков "+" и "-", отлитых на корпусе реле.
Для подключения управляющего сигнала к ТТР серии SBDH следует использовать разъем с кабельным выводом, входящий в комплект поставки реле. На корпусе разъема выполнен ключевой элемент, исключающий подключения управляющего сигнала в обратной полярности. На другой стороне кабельного вывода установлены кольцевые наконечники для присоединения к цепи управления. Для визуализации полярности проводники имеют различный цвет изоляции (красный и белый).
Для подключения управляющего сигнала к ТТР серии BDH следует использовать проводники, входящие в комплект поставки реле. На один конец проводников установлены наконечниками типа Faston (для присоединения к клеммам ТТР), на другой – кольцевые наконечники (для присоединения к цепи управления). Для визуализации полярности проводники имеют различный цвет изоляции (красный и белый).
Технические характеристики BDH-xx44.ZD3 и SBDH-xx44.ZD3 твердотельные реле для коммутации мощной нагрузки в корпусе промышленного стандарта:| Параметр | Серия SBDH-xx44.ZD3 | Серия BDH-xx44.ZD3 |
| Тип коммутируемого тока | Переменный ток | |
| Тип коммутируемой сети | Однофазная Трехфазная* | |
| Тип коммутируемой нагрузки | Резистивная Индуктивная | |
| Допустимые схемы включения для трехфазной нагрузки | "Звезда", "Звезда с нейтралью", "Треугольник" | |
| Коммутируемое напряжение | 40…440 VAC | |
| Управляющий сигнал | Напряжение 3...32 VDC | |
| Входное сопротивление | 900 Ом | |
| Пороги включения/выключения | Порог включения 3 VDC Порог отключения 1 VDC | |
| Тип выходных силовых элементов | Тиристоры SCR-типа на керамической подложке | |
| Вид коммутации | Коммутация при переходе через 0 | |
| Максимальное пиковое напряжение | 12 класс (1200 VAC) | 11 класс (1100 VAC) |
| Потребляемый ток в цепи управления | 5…25 мА | |
| Падение напряжения на реле во включенном состоянии | ≤1,6 VAC | |
| Время переключения реле | ≤10 мс (при частоте 50 Гц) | |
| Максимальная частота коммутации | 50 Гц | |
| Ток утечки в коммутируемой цепи | ≤10 мА | |
| Сопротивление изоляции | 500 МОм (при 500 VDC) | |
| Электрическая прочность изоляции | Соответствует стандартам UL1577 (2500 V в течение одной минуты) | |
* – для коммутации трехфазной нагрузки необходимо устанавливать одно ТТР на каждую коммутируемую фазу.
Условия эксплуатации твердотельных реле серий BDH-xx44.ZD3 и SBDH-xx44.ZD3 (согласно ГОСТ 15150)
| Температура окружающего воздуха | -30…+70° С |
| Атмосферное давление | 84…106,7 кПа |
| Относительная влажность | ≤80 % (при +25 °С и ниже без конденсации влаги) |
