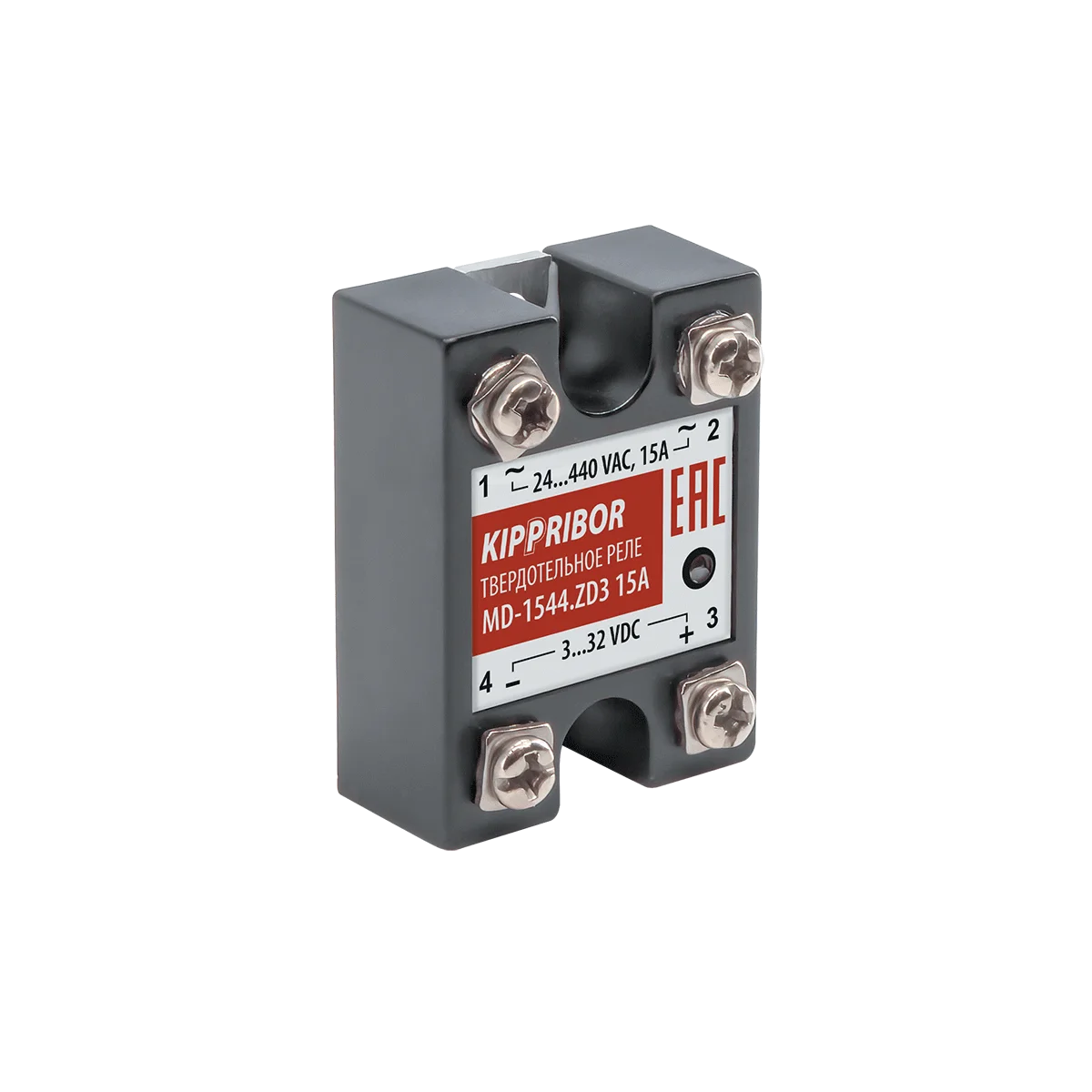

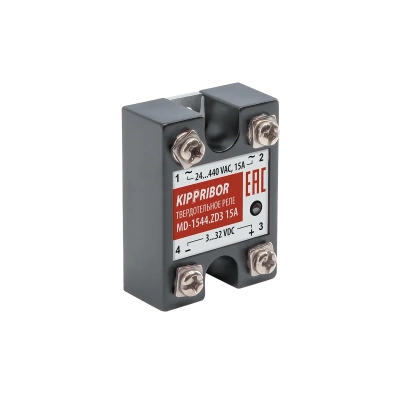

MD-xx44.ZD3 однофазные компактные твердотельные реле для коммутации слаботочной нагрузки
Твердотельные реле KIPPRIBOR серии MD-xx44.ZD3 являются наиболее бюджетный решением для коммутации маломощной резистивной и слабоиндуктивной нагрузки среди всего многообразия ТТР, представленных сегодня на рынке.
Особенности управления и коммутации нагрузки
- Широкий диапазон управляющего сигнала 3…32 VDC.
- Тип нагрузки и рекомендуемый предельный ток коммутации:
- слаботочная резистивная нагрузка от 4 до 12 А (в зависимости от модификации);
- маломощная слабоиндуктивная нагрузка от 0,5 до 1,5 А (в зависимости от модификации).
- Максимальный ток нагрузки от 5 до 15 А (в зависимости от модификации).
- Широкий диапазон коммутируемого напряжения 24…440 VAC.
- Коммутация при переходе напряжения через «ноль» снижает коммутационные помехи.
- Высокое значение пикового напряжения 900 VAC (9 класс).
- Подходят для коммутации как однофазной, так и трехфазной нагрузки.
- Позволяют коммутировать трехфазную нагрузку с любой схемой включения:
- звезда;
- звезда с нейтралью;
- треугольник;
- Оптимально подходят для коммутации цепей управления в системах ПИД- и ON/OFF-регулирования, управляемых приборами типа ТРМ500, ТРМ101, ТРМ210 или контроллерами ОВЕН ПЛК.
- Совместно с приборами ОВЕН ТРМ12, ТРМ212, ТРМ148 и т.п. успешно применяются в котельной автоматике для управления исполнительными механизмами типа МЭО и электроприводами KIPVALVE DCL-05…DCL-20 и т.п.
ВНИМАНИЕ! Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!
Рекомендуемые токи нагрузки твердотельных реле серии MD-xx44.ZD3
| Модификация ТТР | Рекомендуемый предельный ток нагрузки | Максимально допустимый ток нагрузки | |
| резистивная нагрузка | индуктивная нагрузка | ||
| MD-0544.ZD3 | 4 A | 0,5 A | 5 A |
| MD-1044.ZD3 | 8 A | 1 A | 10 A |
| MD-1544.ZD3 | 12 A | 1,5 A | 15 A |
Конструктивные особенности твердотельных реле серии MD-xx44.ZD3
Твердотельные реле серии MD-xx44.ZD3 ориентированы на коммутацию слаботочной нагрузки. Малый ток нагрузки, протекающий через ТТР, вызывает сравнительно небольшой нагрев его силового ключа. Это в свою очередь позволяет применять наиболее экономичные конструктивные решения по отводу избыточного тепла:
- Алюминиевое основание в сравнении с медным является более экономичным решением, но обеспечивает при этом необходимый теплоотвод при коммутации слаботочной нагрузки.
- Симисторный силовой элемент, являясь бюджетным решением для ТТР, обеспечивает надежную коммутацию рекомендуемых токов для данной серии твердотельных реле.
- Встроенная RC-цепочка, шунтирующая выход, повышает надежность работы ТТР в условиях импульсных помех, особенно при коммутации индуктивной нагрузки.
- Корпус ТТР MD-xx44.ZD3 выполнен из специального пластика, обладающего высокой термостойкостью. Данный материал аналогичен по своим свойствам карболиту, но не обладает хрупкостью. Прочностные свойства корпуса обеспечивают его целостность даже при возникновении короткого замыкания.
- Компактный корпус.
- Все электронные компоненты твердотельного реле и элементы его корпуса полностью залиты компаундом. Это делает корпус ТТР абсолютно герметичным и препятствует попаданию внутрь пыли и влаги, обеспечивая надежную и стабильную работу ТТР даже в неблагоприятных условиях эксплуатации (степень защиты IP 54 по ГОСТ 14254 без учета клемм присоединения).
| Параметр | Значение |
| Тип коммутируемого тока | Переменный ток |
| Вид коммутируемой нагрузки | Однофазная Трехфазная* |
| Допустимые схемы включения для трехфазной нагрузки | "Звезда", "Звезда с нейтралью", "Треугольник" |
| Тип коммутируемой нагрузки | Резистивная Индуктивная |
| Коммутируемое напряжение | 24...440 VAC |
| Управляющий сигнал | Дискретный сигнал напряжения 3...32 VDC |
| Пороги включения/выключения | Порог включения: 3 VDC Порог отключения: 1 VDC |
| Входное сопротивление | 900 Ом |
| Тип выходных силовых элементов | Симисторы (TRIAC) |
| Вид коммутации | Коммутация при переходе через 0 |
| Максимальное пиковое напряжение | 9 класс (900 VAC) |
| Потребляемый ток в цепи управления | 6…35 мА |
| Падение напряжения на реле в коммутируемой цепи | ≤1,6 VAC (во включенном состоянии) |
| Ток утечки в коммутируемой цепи | ≤10 мА |
| Время переключения реле | ≤10 мс (при частоте 50 Гц) |
| Максимальная частота коммутации | 50 Гц |
| Сопротивление изоляции | 500 МОм (при 500 VDC) |
| Электрическая прочность изоляции | Соответствует стандартам UL1577 (2500 V в течение одной минуты) |
* – для коммутации трехфазной нагрузки необходимо устанавливать одно ТТР на каждую коммутируемую фазу.
Условия эксплуатации твердотельных реле серии MD-xx44.ZD3 (согласно ГОСТ 15150)
| Температура окружающего воздуха | -30…+70 °С |
| Атмосферное давление | 84…106,7 кПа |
| Относительная влажность | ≤ 80% (при +25 °С и ниже без конденсации влаги) |
