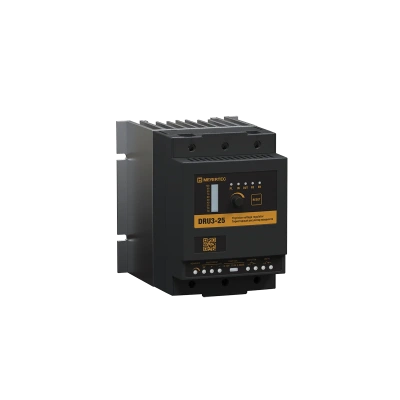

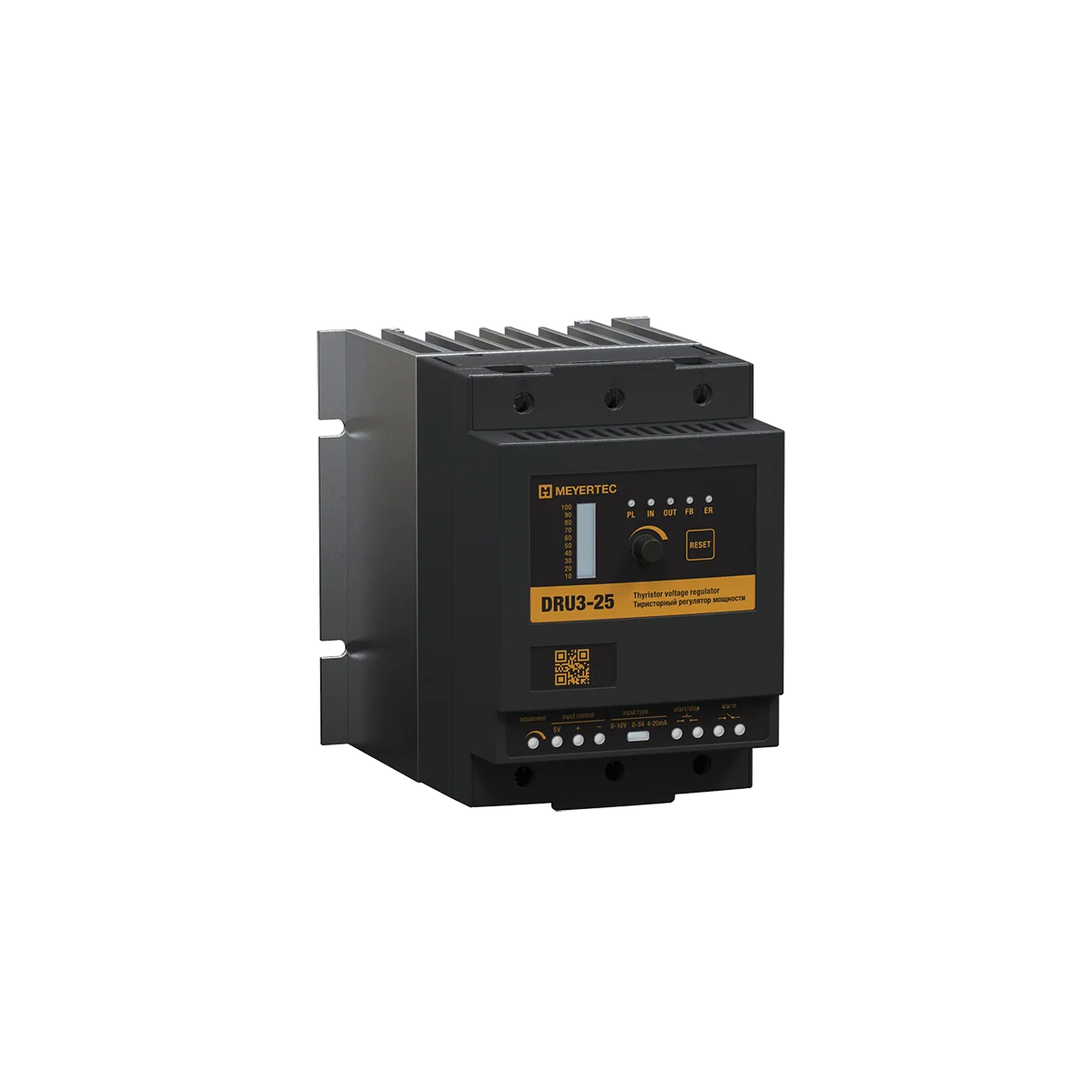

Трехфазные регуляторы мощности MEYERTEC DRU3 для резистивной нагрузки
Наличие на складе и даты следующих поступлений можно посмотреть на сайте meyertec.owen.ru.
Данные для каждой модели указаны внутри её карточки.
Регуляторы мощности DRU3 предназначены для плавного управления мощностью, передаваемой из сети в нагрузку. Управление производится в ручном режиме или посредством входного аналогового сигнала.
Преимущества
- Широкая линейка трехфазных регуляторов 25…200 А, напряжение 200…440 В.
- Точное управление нагрузкой – приведенная погрешность прибора не более 1 %.
- Линеаризация зависимости выходного напряжения или мощности от входного сигнала.
- Ручное управление по месту или автоматическое управление нагрузкой от аналогового сигнала: 4…20 мА, 0…5 В, 0…10 В.
- Быстродействующий предохранитель в каждой фазе регулятора мощности обеспечивает защиту от коротких замыканий.
Рекомендации к применению
Регуляторы мощности используются в автоматизированных системах управления технологическим процессом в любых отраслях промышленности: металлургия, пищевая промышленность, сушка, экструзия, термообработка и плавка стекла, инфракрасное оборудование, полупроводники, нефтехимия.
Наиболее часто регуляторы мощности используются для управления ТЭНами и инфракрасными нагревателями, а также для плавной регулировки мощных ламп накаливания.
Применение регулятора мощности MEYERTEC DRU3 в управлении температурой печи нагрева
Основной алгоритм управления регулятором мощности – фазовый. Регулировка мощности изменением угла (фазы) открытия тиристора. В этом случае мощность в нагрузке пропорциональна времени открытого состояния тиристора внутри полупериода сетевого напряжения.
Фазовый метод управления, используемый в регуляторах мощности DRU3
У регуляторов мощности DRU3 имеется функция линеаризации. Она позволяет линейно изменять напряжение на нагрузке. Все трёхфазные регуляторы имеют диапазон регулирования от 5 %.
Зависимость выходного напряжения от сигнала управления в регуляторах мощности MEYERTEC DRU3 (1 – для исполнений до 100 А, 2 – для исполнений 125…200 А)
Технические характеристики
| Параметр | Значение |
| Питание | |
| Диапазон напряжения питания от трехфазной сети переменного тока | 200…440 В (номинальное значение – 400 В) |
| Частота питающего напряжения | 47…63 Гц |
| Аналоговый вход | |
| Тип входа | 0…20 мА, 4…20 мА 0…5 В, 0…10 В, 1…5 В, 2…10 В |
| Основная приведенная погрешность, не более | 1 % |
|
Номинальное значение входного сопротивления |
|
| Гальваническая изоляция от сети | 1500 В |
| Дискретный вход | |
| Тип входа | Логический |
| Назначение | Аварийный стоп |
| Гальваническая изоляция от сети | 1500 В |
| Дискретный выход | |
| Тип выхода | «Сухой контакт» |
| Тип контактов: | |
| DRU3-25/40/75/100 | Нормально-замкнутый |
| DRU3-125/150/200 | Перекидной |
| Тип нагрузки | Резистивная |
| Максимальный коммутируемый ток | 1 А |
| Максимальное коммутируемое напряжение | ~125 В, =30 В |
| Гальваническая изоляция от сети | 1500 В |
| Силовой выход | |
| Тип нагрузки | Активная (резистивная) |
| Тип силовых ключей | Тиристоры |
| Номинальный выходной ток | 16…125 А (зависит от модификации) |
| Максимальный выходной ток (до 120 с) | 25…200 А |
| Схемы включения нагрузки | «Звезда без нейтрали», «треугольник» |
| Регулируемый параметр | Мощность |
| Способ регулировки выходного напряжения | Фазовый |
| Корпус | |
| Тип корпуса | Для крепления на стену |
| Степень защиты корпуса по ГОСТ 14254: | |
| - DRU3-25/40/75/100 | IP20 |
| - DRU3-125/150/200 | IP00 |
| Охлаждение: | |
| - DRU3-25 | естественное |
| - остальные модификации | принудительное (есть встроенный вентилятор) |
| Выделяемые тепловые потери | 3,5 В × Ток нагрузки |
| Масса устройства (брутто/нетто): | |
| - DRU3-25/40 | 2,20/2,35 кг |
| - DRU3-75/100 | 2,75/2,96 кг |
| - DRU3-125/150/200 | 6,10/6,97 кг |
| Общее | |
| Средний срок службы | 8 лет |
| Гарантийный срок | 12 месяцев |
| Наименование | Описание | Цена |
| DRU3-25 | Трехфазный регулятор мощности, максимальный ток 25А, номинальный ток 16 А | 28 060,00 ₽ |
| DRU3-40 | Трехфазный регулятор мощности, максимальный ток 40А, номинальный ток 25 А | 30 622,00 ₽ |
| DRU3-75 | Трехфазный регулятор мощности, максимальный ток 75А, номинальный ток 50 А | 40 260,00 ₽ |

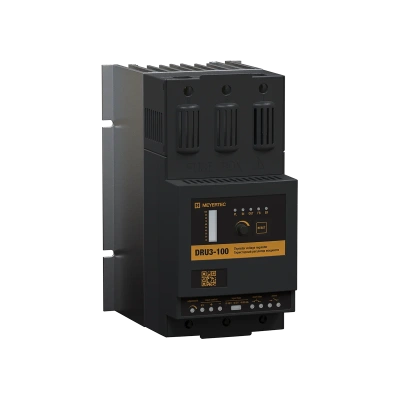

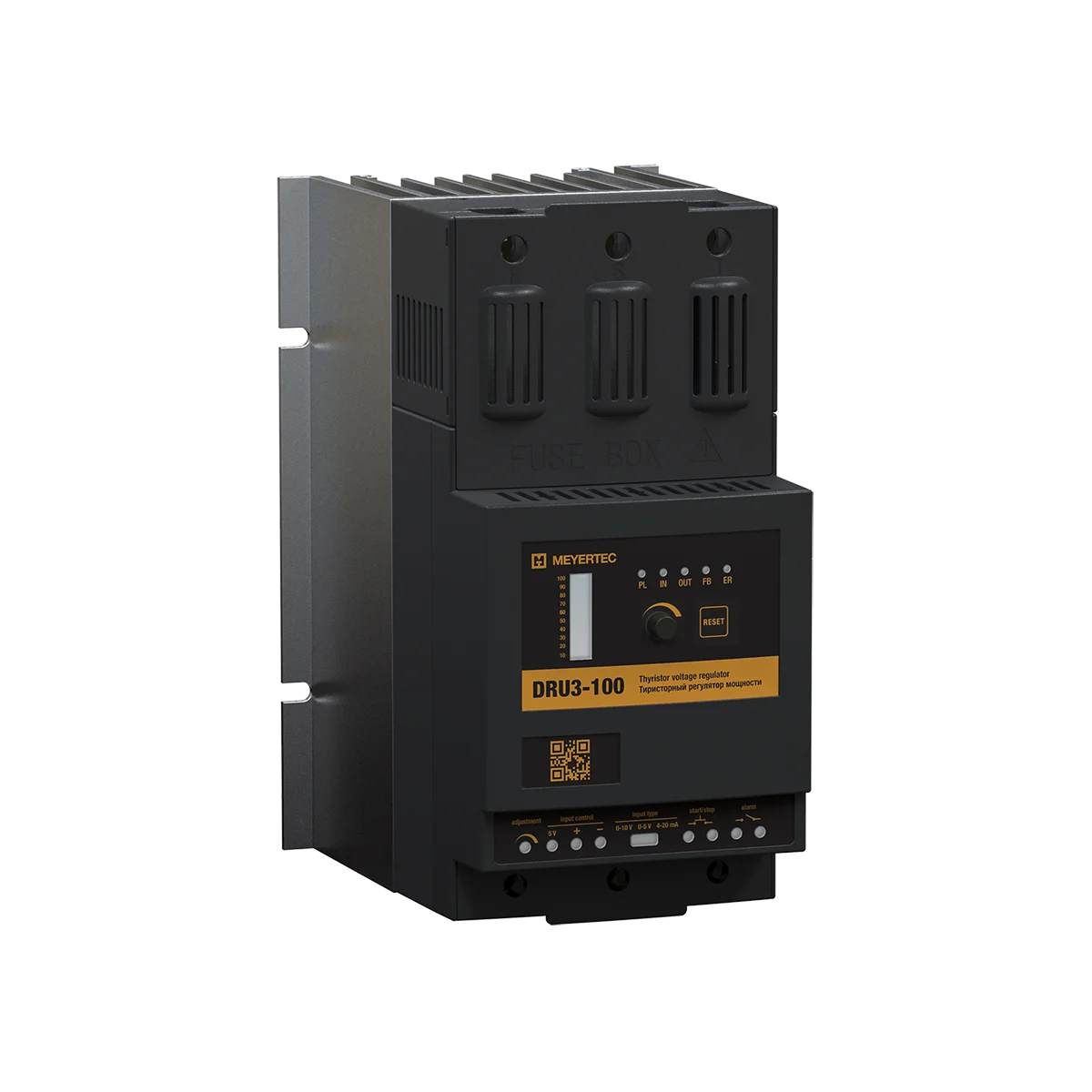

| DRU3-100 | Трехфазный регулятор мощности, максимальный ток 100А, номинальный ток 63 А | 41 968,00 ₽ |
| DRU3-125 | Трехфазный регулятор мощности, максимальный ток 125А, номинальный ток 80 А | 56 913,00 ₽ |
| DRU3-150 | Трехфазный регулятор мощности, максимальный ток 150А, номинальный ток 100 А | 70 150,00 ₽ |

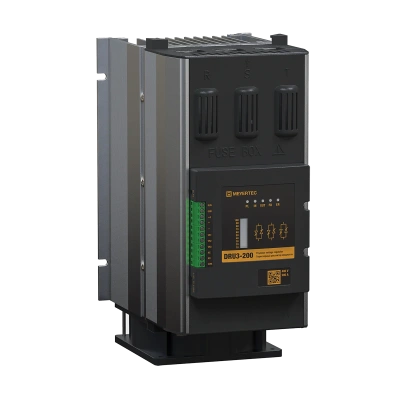

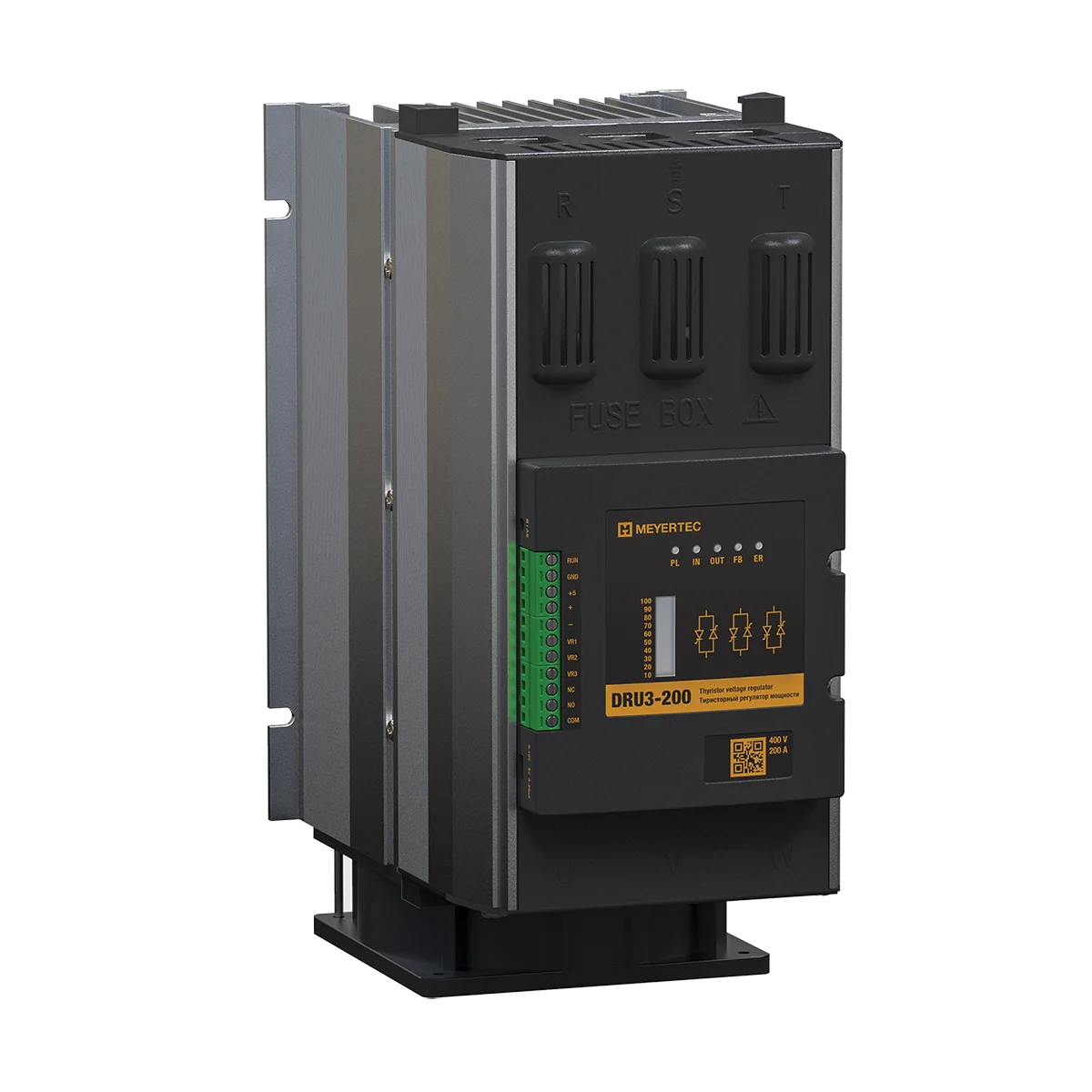

| DRU3-200 | Трехфазный регулятор мощности, максимальный ток 200А, номинальный ток 125 А | 73 749,00 ₽ |
