ТТН-Ш трансформаторы тока
Арт. Трансформаторы тока
Рассчитать доставку
Гарантия 5 лет
Характеристики
Производитель
:
Овен
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Трансформаторы тока измерительные типа ТТН, ТТН-Ш предназначены для передачи сигнала тока от силовой высоковольтной цепи к измерительным приборам и устройствам в сетях переменного тока напряжением 0,66 кВ, частотой 50 Гц.
Описание
Трансформаторы представляют собой магнитопровод с намотанной на нем вторичной обмоткой, заключенный в литой пластмассовый корпус, не поддерживающий горение. На выводы вторичной обмотки трансформатора устанавливается прозрачная крыша, позволяющая надежно опломбировать клеммы. Выпускаются следующие виды трансформаторов:

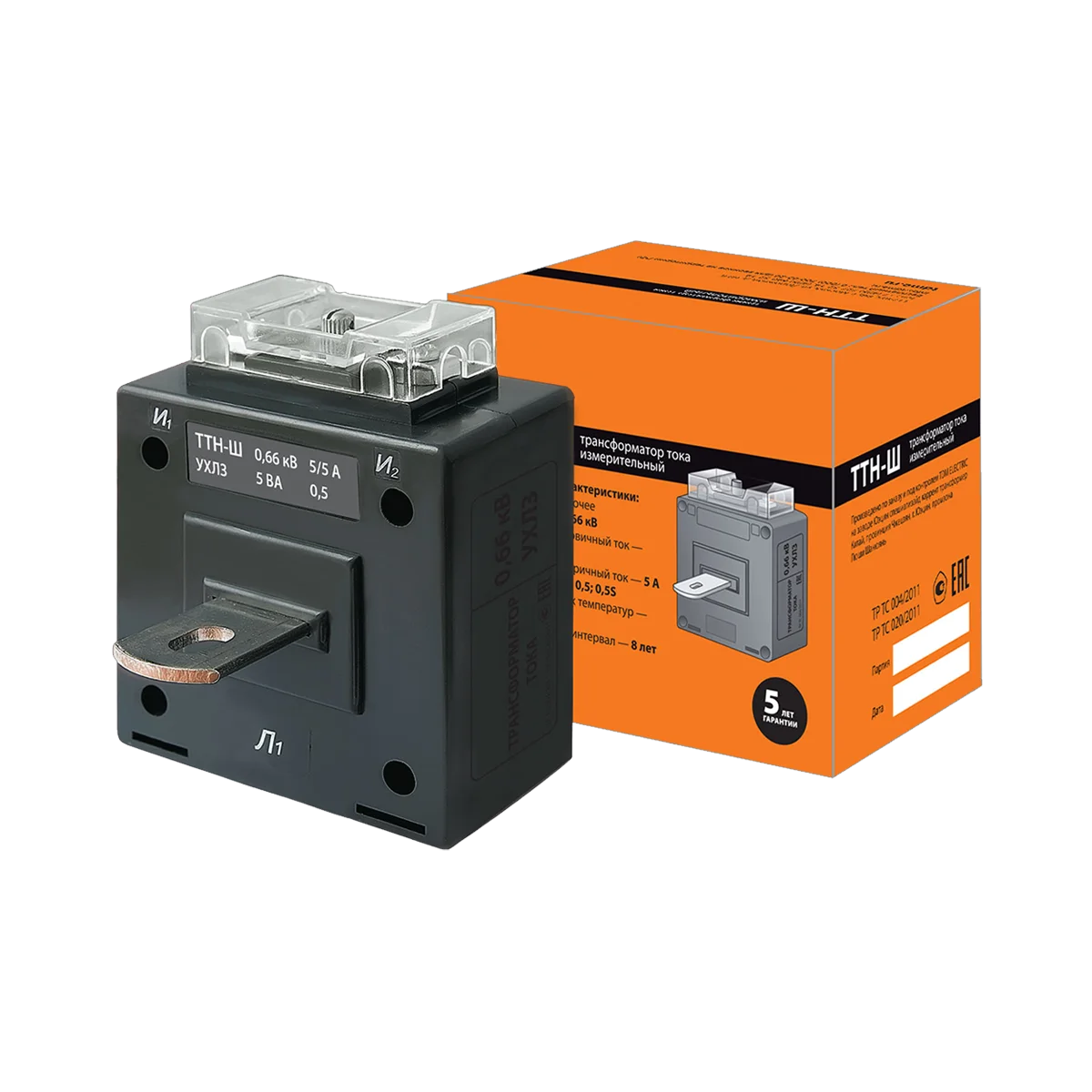

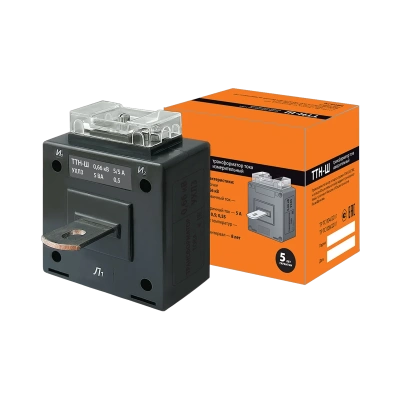

- ТТН-Ш – трансформатор измерительный, со встроенной шиной, предназначенной для подключения силовых проводов или шин.

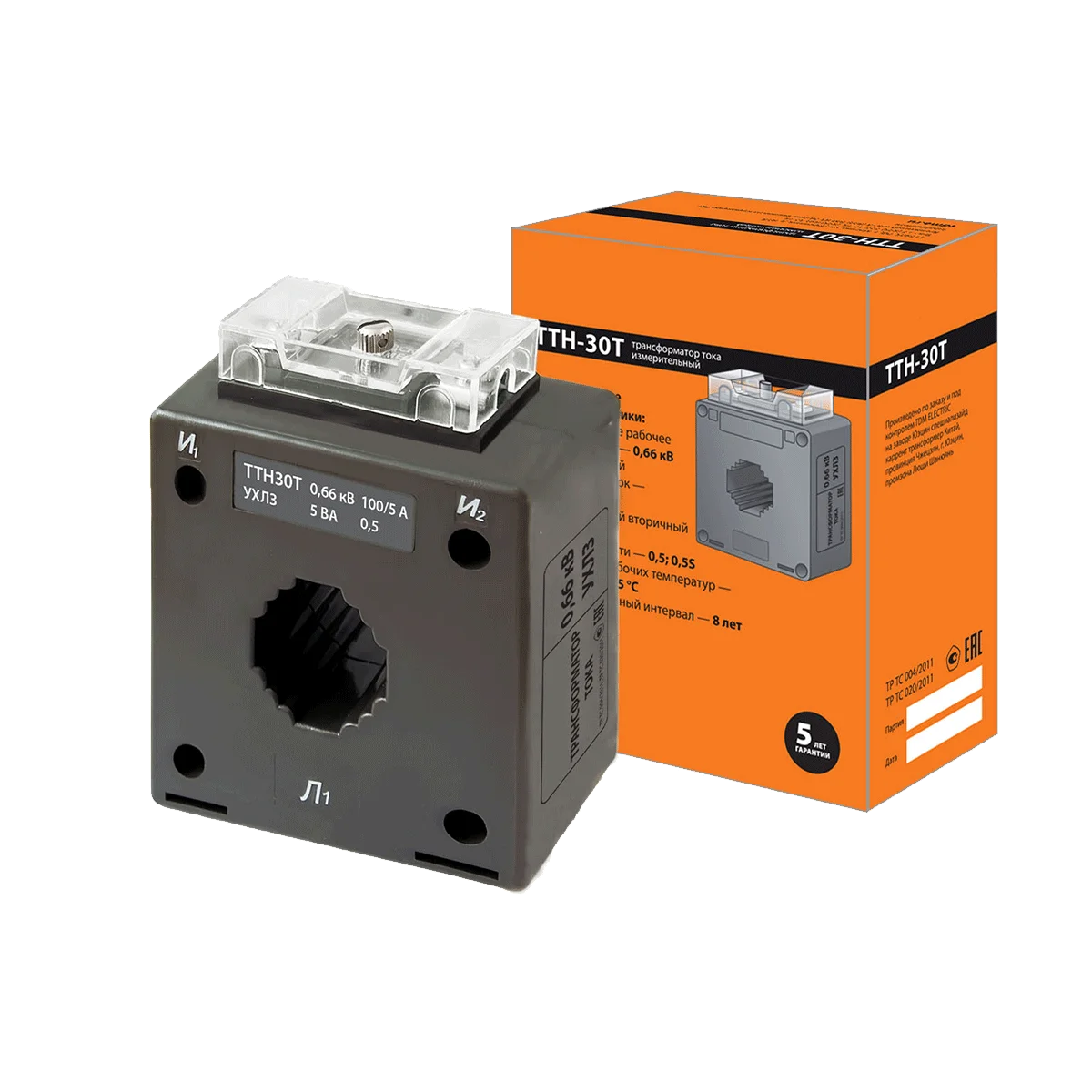

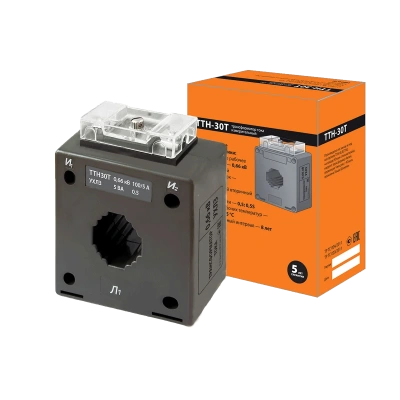

- ТТН – трансформатор измерительный с окном для установки токоведущей шины или кабеля.
Преимущества
- Все трансформаторы внесены в государственный реестр средств измерений и имеют свидетельство типа CN.C.34.158.A №74216.
- Межповерочный интервал 4 года.
- Все трансформаторы поверенные и имеют соответствующие штампы на корпусе и в паспорте.
- Ассортимент трансформаторов ТТН класса точности 0,5 очень широк.
- Клеммные зажимы вторичной обмотки закрыты прозрачной крышкой, что обеспечивает электробезопасность при эксплуатации.
- Возможность пломбировки крышки вторичной обмотки, что позволяет исключить несанкционированное подключение к ней.
- Возможность подключения как медных, так и алюминиевых проводников к трансформаторам тока ТТН-Ш со встроенной шиной.
| Наименование параметра | Значение | |
| Номинальное рабочее напряжение | 0,66 кВ | |
| Наибольшее рабочее напряжение | 0,72 кВ | |
| Номинальный ток первичной цепи I1ном | 5-400 А | |
| Номинальный ток вторичной цепи I2ном | 5 А | |
| Номинальная частота | 50 Гц | |
| Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cosφ=0,8 | 5; 10; 15 ВА | |
| Номинальный коэффициент безопасности вторично обмотки, КБном | От 5 до 10 | |
| Испытательное одноминутное напряжение частотой 50 Гц | 3 кВ | |
| Класс точности | 0,5 | |
| Длительный ток перегрузки | 1,2×Iном | |
| Ток намагничивания, не менее | 2,5; 5 А | |
| Диапазон рабочих температур | -45…+40 °C | |
| Масса, не более | ТТН-Ш | 0,8 кг |
| ТТН 30Т | 0,6 кг | |
| ТТН 40 | 0,5 кг | |
| Средний срок службы | 30 лет | |
| Средняя наработка на отказ | 280 000 час. | |
| Наименование | Описание | Цена |
| ТТН-Ш 5/5- 5VA/0,5-Р TDM | Трансформатор тока измерительный с шиной ТТН-Ш 5/5- 5VA/0,5-Р TDM | 2 171,60 ₽ |
| ТТН-Ш 10/5- 5VA/0,5-Р TDM | Трансформатор тока измерительный с шиной ТТН-Ш 10/5- 5VA/0,5-Р TDM | 2 171,60 ₽ |
| ТТН-Ш 15/5- 5VA/0,5-Р TDM | Трансформатор тока измерительный с шиной ТТН-Ш 15/5- 5VA/0,5-Р TDM | 2 171,60 ₽ |
| ТТН-Ш 20/5- 5VA/0,5-Р TDM | Трансформатор тока измерительный с шиной ТТН-Ш 20/5- 5VA/0,5-Р TDM | 2 171,60 ₽ |
| ТТН-Ш 25/5- 5VA/0,5-Р TDM | Трансформатор тока измерительный с шиной ТТН-Ш 25/5- 5VA/0,5-Р TDM | 2 171,60 ₽ |
| ТТН-Ш 30/5- 5VA/0,5-Р TDM | Трансформатор тока измерительный с шиной ТТН-Ш 30/5- 5VA/0,5-Р TDM | 2 171,60 ₽ |
| ТТН-Ш 40/5- 5VA/0,5-Р TDM | Трансформатор тока измерительный с шиной ТТН-Ш 40/5- 5VA/0,5-Р TDM | 2 171,60 ₽ |
| ТТН-Ш 50/5- 5VA/0,5-Р TDM | Трансформатор тока измерительный с шиной ТТН-Ш 50/5- 5VA/0,5-Р TDM | 2 171,60 ₽ |
| ТТН-Ш 60/5- 5VA/0,5-Р TDM | Трансформатор тока измерительный с шиной ТТН-Ш 60/5- 5VA/0,5-Р TDM | 2 171,60 ₽ |
| ТТН-Ш 75/5- 5VA/0,5-Р TDM | Трансформатор тока измерительный с шиной ТТН-Ш 75/5- 5VA/0,5-Р TDM | 2 171,60 ₽ |
| ТТН-Ш 100/5- 5VA/0,5-Р TDM | Трансформатор тока измерительный с шиной ТТН-Ш 100/5- 5VA/0,5-Р TDM | 2 171,60 ₽ |
| ТТН-Ш 125/5- 5VA/0,5-Р TDM | Трансформатор тока измерительный с шиной ТТН-Ш 125/5- 5VA/0,5-Р TDM | 2 171,60 ₽ |
| ТТН-Ш 150/5- 5VA/0,5-Р TDM | Трансформатор тока измерительный с шиной ТТН-Ш 150/5- 5VA/0,5-Р TDM | 2 171,60 ₽ |
| ТТН-Ш 200/5- 5VA/0,5-Р TDM | Трансформатор тока измерительный с шиной ТТН-Ш 200/5- 5VA/0,5-Р TDM | 2 171,60 ₽ |
| ТТН-Ш 250/5- 5VA/0,5-Р TDM | Трансформатор тока измерительный с шиной ТТН-Ш 250/5- 5VA/0,5-Р TDM | 2 171,60 ₽ |
| ТТН-Ш 300/5- 5VA/0,5-Р TDM | Трансформатор тока измерительный с шиной ТТН-Ш 300/5- 5VA/0,5-Р TDM | 2 171,60 ₽ |
| ТТН 30T/100/5- 5VA/0,5-Р TDM | Трансформатор тока измерительный ТТН 30T/100/5- 5VA/0,5-Р TDM | 1 903,20 ₽ |
| ТТН 30T/150/5- 5VA/0,5-Р TDM | Трансформатор тока измерительный ТТН 30T/150/5- 5VA/0,5-Р TDM | 1 708,00 ₽ |
| ТТН 30/200/5- 5VA/0,5-Р TDM | Трансформатор тока измерительный ТТН 30T/200/5- 5VA/0,5-Р TDM | 1 671,40 ₽ |
| ТТН 30/300/5- 5VA/0,5-Р TDM | Трансформатор тока измерительный ТТН 30T/300/5- 5VA/0,5-Р TDM | 1 671,40 ₽ |
