БП07Б, БП12Б, БП14Б блоки питания для датчиков
Блоки питания ОВЕН БП07Б, БП12Б, БП14Б предназначены для питания датчиков стабилизированным напряжением постоянного тока.
Максимальная выходная мощность: 7, 12, 14 Вт. Каждый блок питания имеет модификации трех номиналов выходного напряжения: 12, 24 и 36 В.
Блоки питания БП07Б, БП12Б, БП14Б выпускаются в пластиковых корпусах с креплением на DIN-рейку.
Основные функции
- Преобразование переменного / постоянного напряжения в постоянное стабилизированное напряжение.
- Один или несколько гальванически изолированных каналов питания датчиков.
- Стабильная работа в широком диапазоне входных напряжений без снижения характеристик выходного напряжения.
- Защита от перенапряжения и импульсных помех на входе.
- Защита от перегрузки, короткого замыкания и перегрева.
- Индикация о наличии напряжения на выходе.
Примеры применения блоков питания для датчиков
| Параметр | Значение |
| Входное напряжение: | |
| – переменного тока | 90...264 В |
| – постоянного тока | 110...370 В |
| Частота входного переменного напряжения | 47...63 Гц |
| Выходное напряжение |
|
| Коррекция выходного напряжения | 22…26 В |
| Нестабильность выходного напряжения при изменении напряжения питания | ±0,2 % |
| Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 Imax до Imax | ±0,25 % |
| Электрическая прочность изоляции: | |
| – вход - выход (действующее значение) | 3 кВ |
| – вход - корпус (действующее значение) | 1,5 кВ |
| Коэффициент полезного действия | Не менее 85% |
| Степень защиты корпуса (со стороны передней панели) | IP20 |
Условия эксплуатации
| Параметр | Значение |
| Температура окружающего воздуха |
|
| Атмосферное давление | 86...106,7 кПа |
| Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) | не более 80 % |
Электрические характеристики
| Модификация прибора | Количество каналов | Суммарная мощность, Вт | Мощность в канале, Вт | Выходное напряжение в канале, В | Макс. ток нагрузки в канале, А | Амплитуда пульсации выходного напряжения, мВ |

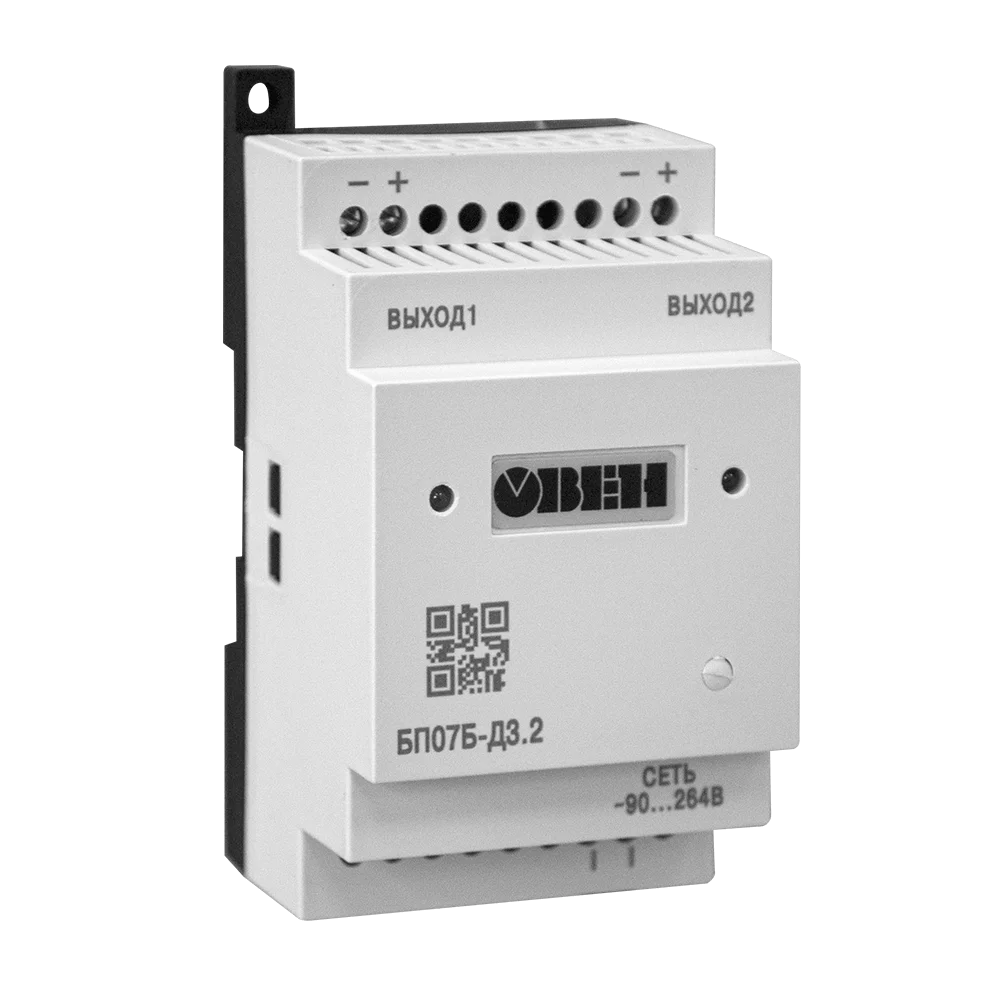

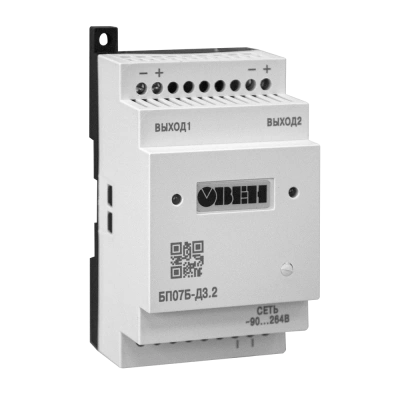

| БП07Б-Д3.2-24 | 2 | 7 | 3,5 | 24±0,48 % | 0,145 | 60 |
| БП07Б-Д3.2-36 | 2 | 7 | 3,5 | 36±0,72 % | 0,095 | 60 |

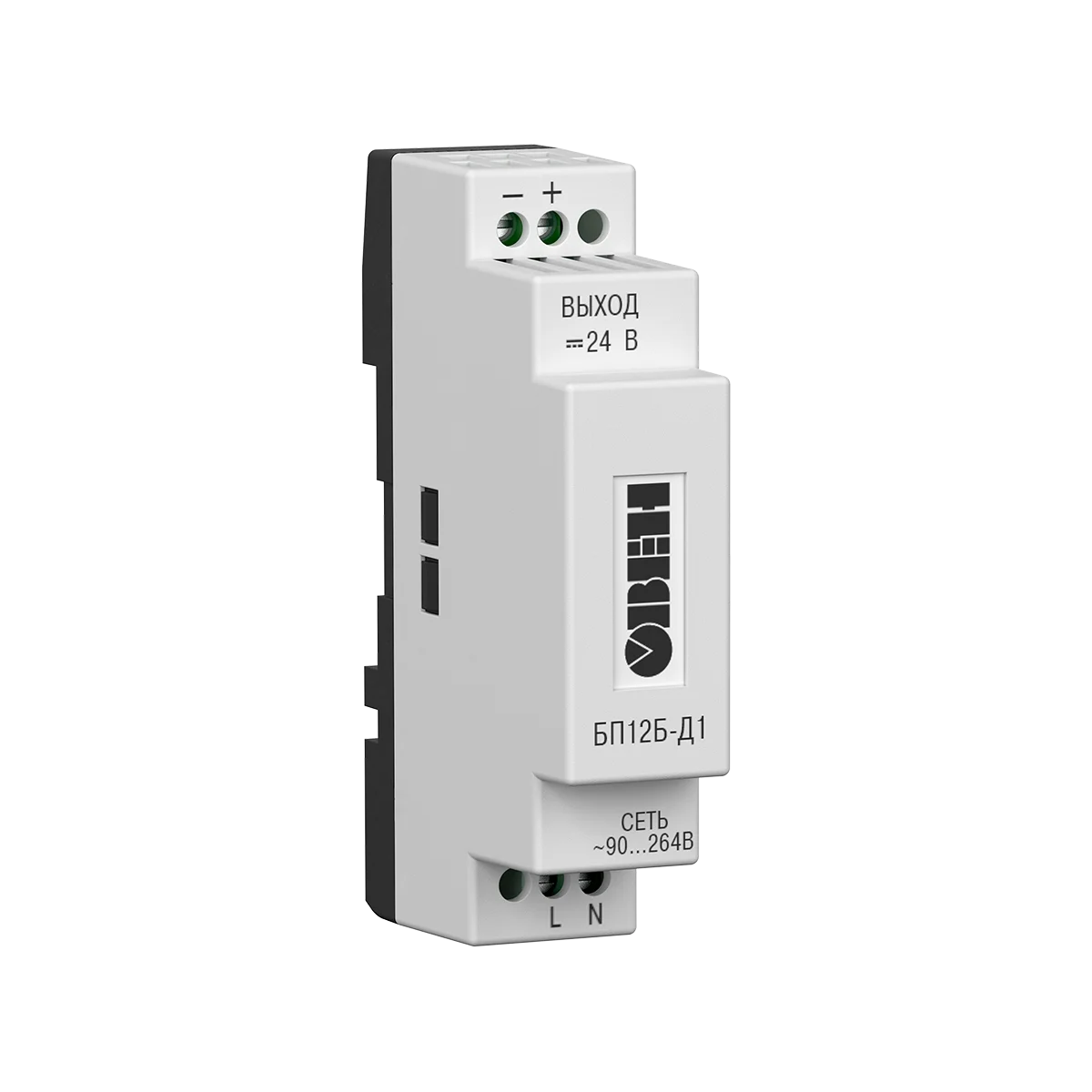

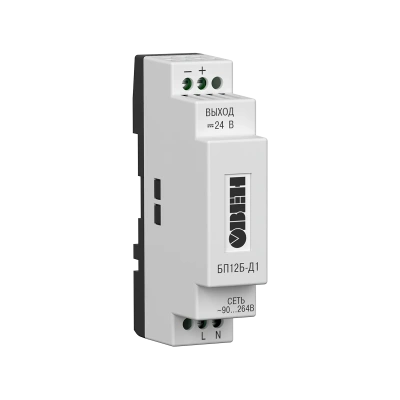

| БП12Б-Д1-12 | 1 | 12 | 12 | 12±1 % | 1 | 30 |
| БП12Б-Д1-24 | 1 | 12 | 12 | 24±1 % | 0,5 | 60 |

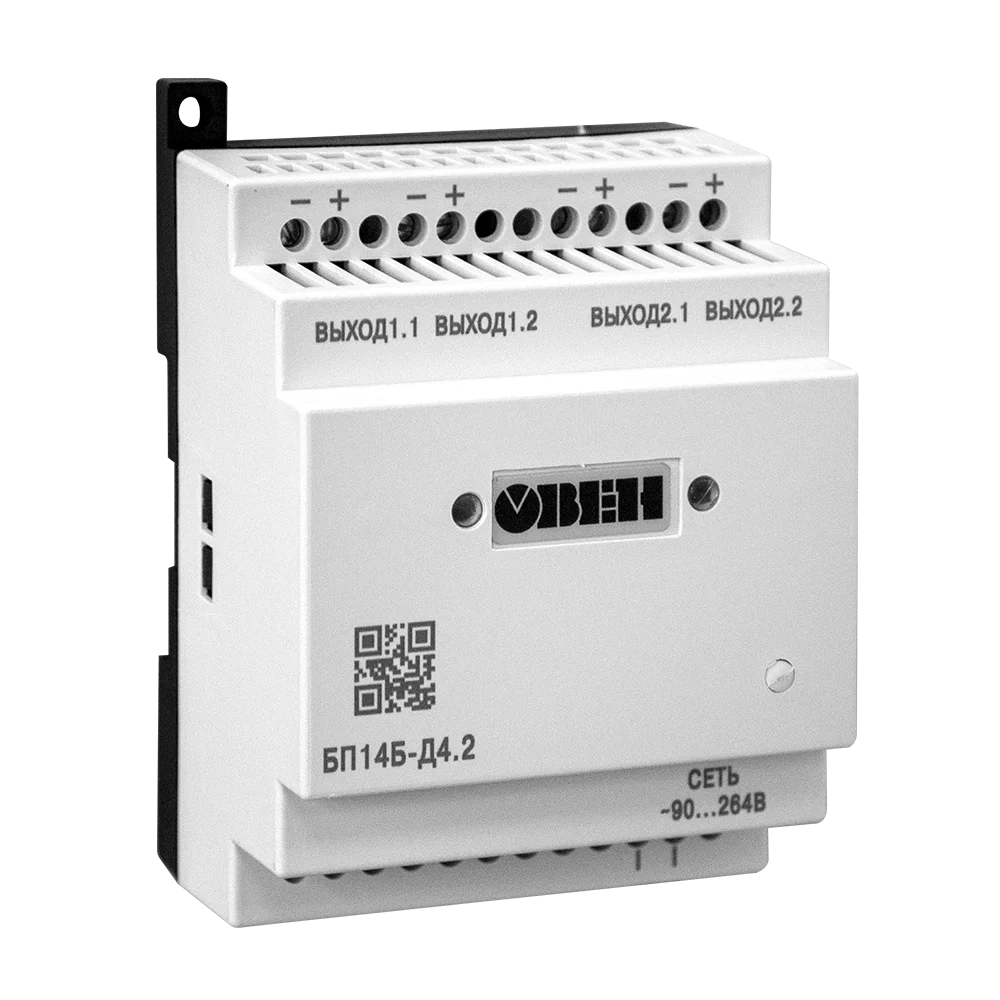

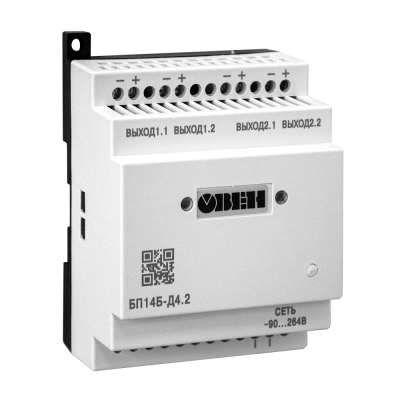

| БП14Б-Д4.2-24 | 2 | 14 | 7,0 | 24±0,48 % | 0,29 | 60 |
| БП14Б-Д4.2-36 | 2 | 14 | 7,0 | 36±0,72 % | 0,19 | 60 |
| БП14Б-Д4.4-24 | 4 | 14 | 3,5 | 24±0,48 % | 0,145 | 60 |
| БП14Б-Д4.4-36 | 4 | 14 | 3,5 | 36±0,72 % | 0,095 | 60 |
| Наименование | Описание | Цена |
| БП14Б-Д4.4-24 | 14Вт; Четыре выхода: 24В/0.145А; Вход: 90...264VAC / 110...370VDC; -20…50°C; Ш×В×Г: 72×90×58мм | 6 832,00 ₽ |
| БП14Б-Д4.2-24 | 14Вт; Два выхода: 24В/0.29А; Вход: 90...264VAC / 110...370VDC; -20…50°C; Ш×В×Г: 72×90×58мм | 6 832,00 ₽ |
| БП07Б-Д3.2-36 | 7Вт; Два выхода: 36В/0.095А; Вход: 90...264VAC / 110...370VDC; -20…50°C; Ш×В×Г: 54×90×58мм | 4 941,00 ₽ |
| БП14Б-Д4.4-36 | 14Вт; Четыре выхода: 36В/0.095А; Вход: 90...264VAC / 110...370VDC; -20…50°C; Ш×В×Г: 72×90×58мм | 6 832,00 ₽ |
| БП14Б-Д4.2-36 | 14Вт; Два выхода: 36В/0.19А; Вход: 90...264VAC / 110...370VDC; -20…50°C; Ш×В×Г: 72×90×58мм | 6 832,00 ₽ |
| БП07Б-Д3.2-24 | 7Вт; Два выхода: 24В/0.145А; Вход: 90...264VAC / 110...370VDC; -20…50°C; Ш×В×Г: 54×90×58мм | 4 758,00 ₽ |
| БП12Б-Д1-12 | 12Вт; Выход: 12В/1А; Вход: 90...264 В переменного тока / 110...370 В постоянного тока; -40…70°С; Ш×В×Г: 22×90×56мм | 2 623,00 ₽ |
| БП12Б-Д1-24 | 12Вт; Выход: 24В/0,5А; Вход: 90...264 В переменного тока / 110...370 В постоянного тока; -40…70°С; Ш×В×Г: 22×90×56мм | 2 623,00 ₽ |
