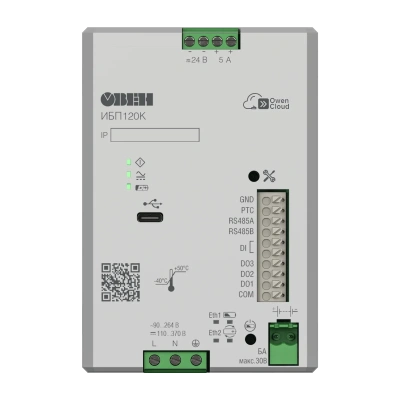

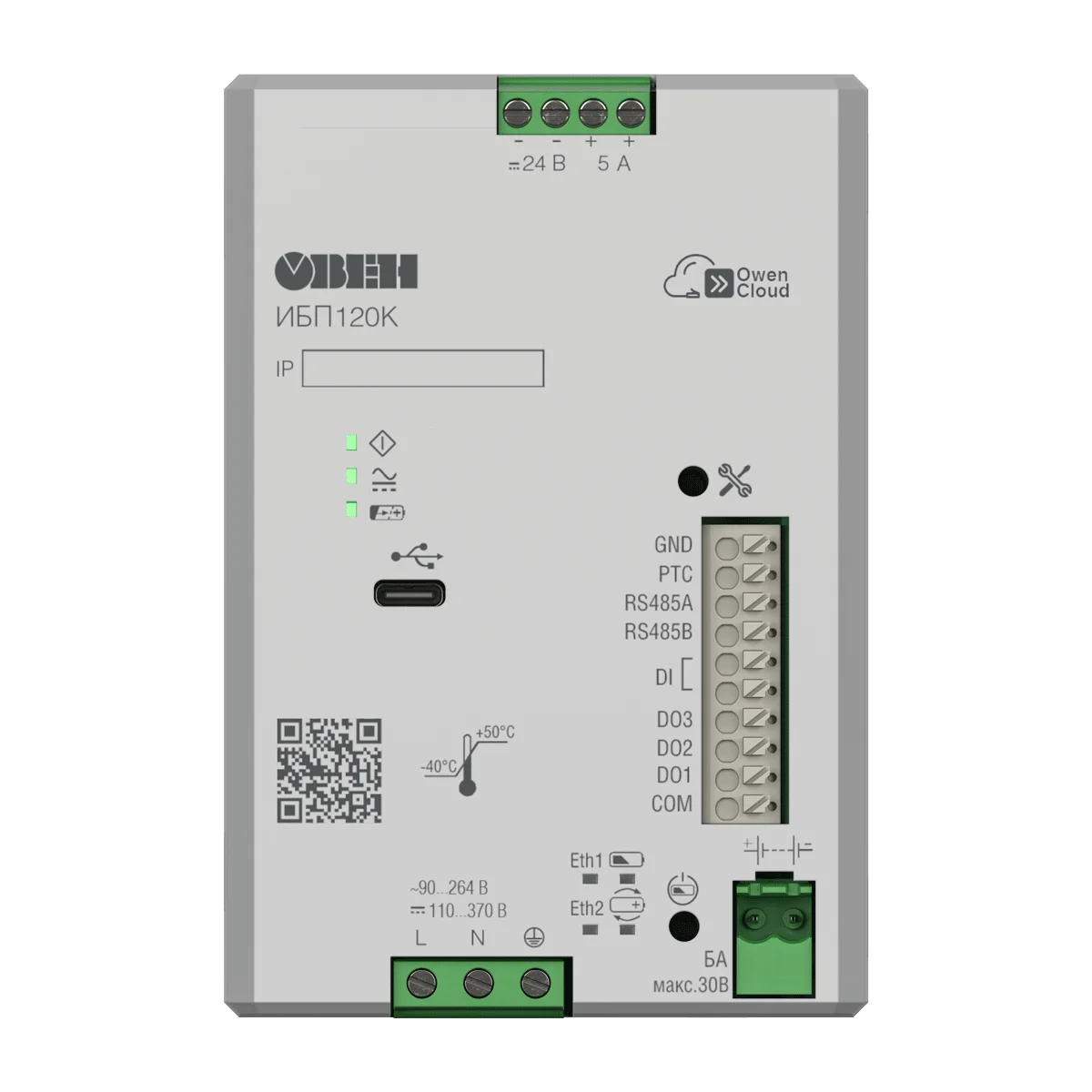

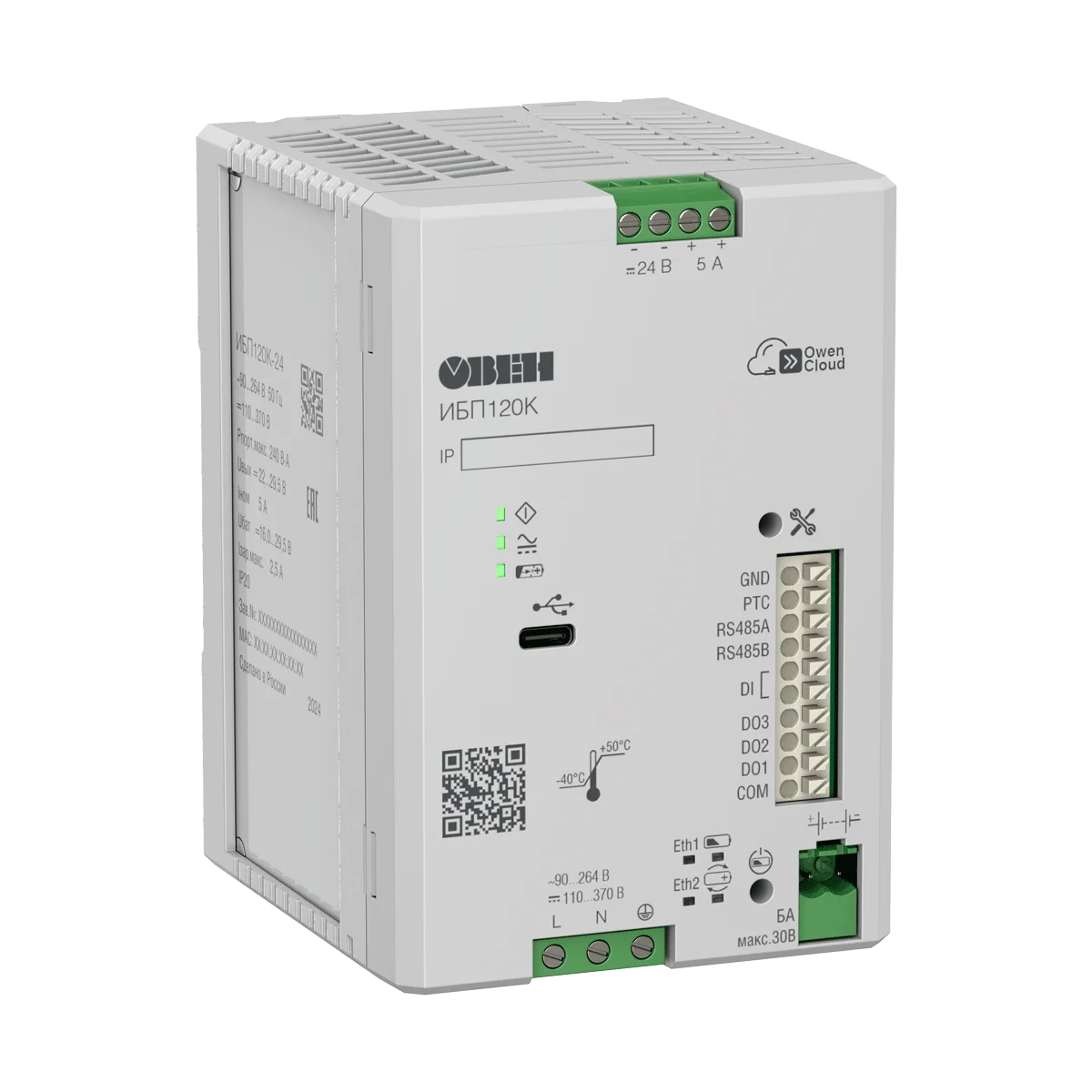

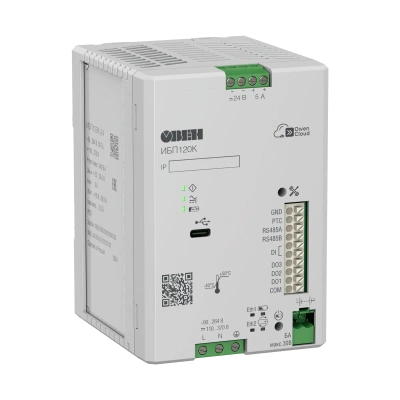

ИБП120К источник питания с резервированием для ответственных применений с интерфейсом Ethernet
ОВЕН ИБП120К – источник питания с резервированием для питания стабилизированным выходным напряжением 24 В приборов промышленной автоматики в распределенных системах управления.
Применяется в качестве резервированного источника вторичного питания при работе от сети или комплекта аккумуляторных батарей (АКБ), автоматически переключается на питание от АКБ в случае отключения или снижения напряжения сети.
Преимущества
Стабильное напряжение
Обеспечивает стабилизированное напряжение 24 В как от сети, так и от различных типов АКБ (свинцово-кислотные, Li-ion).
Автоматический переход на резерв
Мгновенный переход на резервное питание от АКБ при отключении напряжения сети или понижении его уровня ниже допустимого.
Контроль и защита АКБ
Прибор контролирует наличие и параметры АКБ (заряд и внешнюю температуру с помощью датчика), обеспечивает оптимальный заряд АКБ с ограничением тока и защищает батарею от глубокого разряда.
Защита прибора и нагрузки
Предусмотрена защита от короткого замыкания и некорректного подключения клемм АКБ (переполюсовки).
Удалённый контроль и мониторинг
Интерфейсы USB и Ethernet позволяют настраивать параметры, отслеживать состояние и передавать данные в облачный сервис диспетчеризации OwenCloud.
Параллельное подключение
Поддерживается параллельная работа двух ИБП120К с помощью блока резервирования БР24К для корректной работы при двухкратном наращивании выходной мощности или резервировании.
Примеры применения
Стабилизированное питание и передача данных о состоянии питания по сети Ethernet в ПЛК верхнего уровня
Технические характеристики ИБП120К источник питания с резервированием для ответственных применений с интерфейсом Ethernet:Питание
|
| Питание от сети | Питание от АКБ* |
| Выходные параметры | ||
| Номинальное напряжение | (24 ± 2 %) В | (24 ± 2 %) В |
| Номинальный ток | 5 А | 5 А |
| Номинальная мощность | 120 Вт | 120 Вт |
| Диапазон подстройки выходного напряжения | 22…29,5 В | 22…29,5 В |
| Размах напряжения шума и пульсаций (межпиковое) при номинальном токе нагрузки и заряда, не более | 120 мВ | 120 мВ |
| Время пуска, (не более) | 2 с | 2 с |
| Входные параметры | ||
| Номинальное напряжение питания переменного тока | 120/230 В | – |
| Рабочее напряжение питания переменного тока | 90…264 В | – |
| Частота переменного тока | 45...65 Гц | – |
| Рабочее напряжение питания постоянного тока, | 110...370 В | 20,4…29,5 В (свинцово-кислотные АКБ) 16…29,5 В (Li-ion АКБ) |
| Максимальный ток потребления при Uвх =" ~230 В | 1,2 А | 8,2 А |
| Максимальный ток потребления при Uвх =" ~120 В | 2,1 А | – |
| Пусковой ток, не более | 35 А | – |
| КПД, не менее** | 89 %*** | 95 % |
| Максимальная потребляемая мощность, не более | 240 Вт | – |
| Активная мощность, потребляемая в режиме холостого хода, не более | 6 Вт | 4,5 Вт |
* АКБ в комплект поставки не входят (за исключением дополнительно согласованных случаев)
** Значения приводятся при нормальной температуре, номинальных напряжениях питания, при полностью заряженной либо отсутствующей АКБ.
*** Без учёта заряда АКБ (в режиме работы без АКБ).
Дискретный вход
| Количество | 1 |
| Минимальная длительность импульса | 1,6 мс |
| Напряжение / максимальный ток «логического нуля» | −5…+5 В / 2 мА |
| Напряжение / максимальный ток «логической единицы» | −30…−15 В / +15…+30 В / 9 мА (при 30 В) |
Дискретный выход
| Количество | 3 |
| Тип выхода | Оптопара транзисторная n-p-n типа |
| Максимальный коммутируемый ток | 0,2 А |
| Максимальное коммутируемое напряжение | ⎓30 В |
Коммуникационные интерфейсы
| Ethernet (заводская установка) |
|
| Количество портов | 2 |
| RS-485 |
|
| Количество портов | 1 |
| Протокол для подключения к Owen Configurator | Owen Auto Detection Protocol, Modbus ASCII, Modbus RTU (Slave) |
| Протокол для подключения к БА24 | Modbus RTU (Master) |
| Скорость обмена | 9600 бит/с |
| USB |
|
| Количество портов USB Type-C | 1 |
| Протокол Owen Configurator | Owen Auto Detection Protocol |
Защита
|
| Питание от сети | Питание от АКБ* |
| Защита от повышенного/пониженного входного напряжения | Переход на питание от АКБ при Uвх < ~90 В; возврат на питание от сети при Uвх =" ~90… "264 В | Отключение нагрузки при UАКБ min < 20,5 В (свинцово-кислотные АКБ) и < 16 В (Li-ion АКБ) |
* АКБ в комплект поставки не входят (за исключением дополнительно согласованных случаев)
Безопасность и ЭМС
|
| Питание от сети | Питание от АКБ* |
| Устойчивость к механическим воздействиям по ГОСТ Р 52931–2008 | N2 | N2 |
| Устойчивость к электромагнитным воздействиям по ГОСТ 32132.3-2013 | Критерий качества А | Критерий качества А |
| Уровень электромагнитной эмиссии по порту питания по ГОСТ 32132.3–2013 | Класс Б | – |
| Степень защиты по ГОСТ 14254–96 | IP20 | IP20 |
| Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 | I | I |
| Изоляция (вход-выход) по ГОСТ IEC 61204-7-2014 | Усиленная | Усиленная |
| Категория перенапряжения по ГОСТ IEC 61204-7- 2014 | II | – |
| Степень загрязнения по ГОСТ 12.2.091-2012 | 2 | 2 |
| Электрическая прочность изоляции (вход-выход) | 3000 В | 3000 В |
| Сопротивление изоляции (вход – выход 24 В – выход АКБ – DI/DO – корпус) при 500 В, не менее | 20 МОм | 20 МОм |
* АКБ в комплект поставки не входят (за исключением дополнительно согласованных случаев)
Взаимодействие с АКБ
|
| Питание от сети | Питание от АКБ* |
| Емкость АКБ (свинцово-кислотные) | – | 1…25 А·ч |
| Емкость АКБ (Li), не менее | – | 2,4 А·ч |
| Максимальное напряжение заряда АКБ | – | 29,5 ±5 % В |
| Ток заряда АКБ | – | 0,1…2,5 А |
| Время переключения с/на АКБ | 0 | 0 |
| Термокомпенсация (свинцово-кислотные АКБ) | 40 мВ/°С | 40 мВ/°С |
* АКБ в комплект поставки не входят (за исключением дополнительно согласованных случаев)
Условия эксплуатации
|
| Питание от сети | Питание от АКБ* |
| Рабочий диапазон температур окружающей среды | -40…+50 °С | Разряд -40…+50 °С**** Заряд 0…+50 °С**** |
| Температура хранения и транспортировки | -40…+70 °С | -40…+70 °С |
| Влажность воздуха при температуре ≤+25 °С без конденсации влаги, не более | 80 % | 80 % |
| Атмосферное давление | 84…106,7 кПа | 84…106,7 кПа |
**** Зависит от используемой АКБ
Общие сведения
| Срок эксплуатации | 10 лет |
| Срок гарантийного обслуживания | 24 мес. |
| Средняя наработка на отказ | 50 000 ч |
| Масса, не более | 0,5 кг |
| Тип автоматического выключателя | от 6 A до 16 A (AC: Характеристика B, C, D, K) |
| Наименование | Описание | Цена |
| ИБП120К-24 | 120Вт; Выход: 24В/5А; Вход: 90...264VAC / 110...370VDC; -40…70°C; Ш×В×Г: 85×125×95мм | 26 840,00 ₽ |
